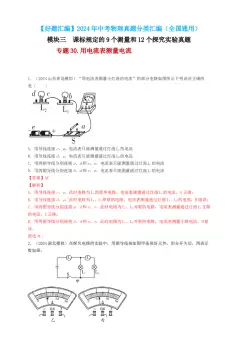

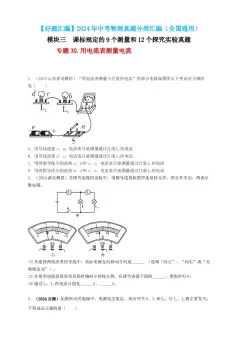

【好题汇编】2024 年中考物理真题分类汇编（全国通用）
模块三 课标规定的 9 个测量和 12 个探究实验真题
专题 30.用电流表测量电流
1. （2024山东青岛模拟）“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的
是（ ）
A．用导线连接c、e，电流表只能测量通过灯泡L 的电流
1
B．用导线连接d、e，电流表只能测量通过灯泡L 的电流
2
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L 的电流
1
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L 的电流
2
2．（2024湖北模拟）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示
数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无
规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L、L 的电流分别是______A、______A。
1 2
3. （2024云南）如图所示的电路中，电源电压恒定，闭合开关S、S 和S，灯L、L 都正常发光，
1 2 1 2
下列说法正确的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电流表A 测通过灯L 的电流 B. 电流表A 和A 示数相等
2 2 1 2
C. 断开S，电流表A 示数变小 D. 断开S，灯L 变暗
2 2 2 1
4. （2024辽宁模拟）下列电路图中，能正确测量通过灯L 电流的电路是（ ）
2
A. B. C. D.
5．（2024山东泰安模拟）下列电路中，闭合开关后，电流表能正确测量出通过灯泡 电流的是（
）
A． B． C． D．
6．（2024湖南模拟）下列图中能够直接测出灯L 电流的电路是（ ）
1
A． B．
C． D．
7. （2024山东菏泽模拟）关于如图所示的电路有以下判断：①L 和L 两灯泡串联，②L 和L 两灯
1 2 1 2
泡并联，③电流表A 测灯泡L 的电流，④电流表A 测电路中的总电流。其中正确的有（ ）
1 1 2
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. ①③ B. ①④ C. ②③ D. ②④
8. （2024贵阳模拟）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。
要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
9. （2024四川成都模拟）小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。
（1）如果不能估计电流大小，他应把导线a接到电流表标有___________（选填“-”、“0.6”或
“3”）的接线柱上，通过开关来试触并观察；
（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分析
合理的是___________。
A．可能某处导线断了 B．可能电流表烧坏
C．电流表的量程过大 D．电源的电压过低
（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清原
因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场
对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_______（选填“有”或“没
有”）道理。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
10.（2024吉林模拟）画线连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过小灯泡
的电流（估计为0.1 —0.3 A）。
11. （2024哈尔滨模拟）如图中电流表的读数各是多少安？
12.（2024海南模拟）在图中，能正确测量通过灯L 电流的电路是（ ）
