2024年中考题分类---探究欧姆定律实验
1（. 2024年甘肃兰州） 小林用如图甲所示的电路“探究电流与电阻之间的关系”。实验器材如下：电
压恒为4.5V的电源一个，电流表、电压表各一个，阻值分别为5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各
一个，滑动变阻器两个： （10Ω，2A）、 （20Ω，1A），开关一个，导线若干。
（1）若小林选择器材、连接电路均正确，闭合开关后发现，无论怎样移动滑动变阻器的滑片P，两电表
均无示数，取下电压表，使其分别接触电路中的a、b两点，c、d两点和d、e两点时，电压表均无示数，由
此可判断电路中发生的故障可能是________；
（2）排除故障后，小林在c、d两点间依次接入5Ω、10Ω、15Ω、25Ω和30Ω的定值电阻，得到表中的五组
数据，完成实验并得出实验结论，则他选用的滑动变阻器是________（选填“ ”或“ ”）；
实验次数 1 2 3 4 5
R/Ω 5 10 15 25 30
I/A 0.60 0.30 0.20 0.12 0.10
（3）实验中，小林将25Ω的定值电阻换成30Ω接入c，d两点间后，直接闭合开关，电压表的示数会
________（选填“变大”或“变小”），接下来他应该将滑动变阻器的滑片P向________（选填“左”
或“右”）移动，直至电压表的示数为________V；
（4）小林又设计了如图乙所示的电路测量未知电阻 的阻值，已知电流表的量程为0~0.6A，电源电压
恒为4.5V，他先将A、B两点直接用导线连接，调节滑片P，当电流表的示数为0.6A时，保持滑片P的
位置不动，再将未知电阻 接入A、B之间，此时发现电流表的指针恰好指在刻到度盘的正中央位置，
则 的阻值为________Ω。
【答案】 ①. 电流表断路 ②. ③. 变大 ④. 左 ⑤. 3 ⑥. 7.5
【解析】
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【详解】（1）[1]闭合开关后，两电表都没有示数，说明电路中存在断路，取下电压表，使其分别接触电路
中的a、b两点，c、d两点和d、e两点时，电压表均无示数，说明a、b两点，c、d两点和d、e两点之间都
没有断路，则故障可能为b、c之间的电流表断路。
（2）[2]探究电流与电阻之间的关系时，应控制定值电阻两端的电压不变，定值电阻两端的电压为
则滑动变阻器两端的电压为
当电路中的电流为0.1A时，滑动变阻器连入电路的电阻为
则他选用的滑动变阻器是 。
（3）[3][4][5]根据串联分压原理可知，将定值电阻由25Ω改接成30Ω的电阻，电阻增大，其分得的电压
增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压
的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以
滑片应向左端移动，直至电压表的示数为 。
（4）[6]将A、B两点直接用导线连接，调节滑片P，当电流表的示数为0.6A时，滑动变阻器的电阻为
保持滑片P的位置不动，再将未知电阻 接入A、B之间，此时发现电流表的指针恰好指在刻到度盘
的正中央位置，则此时的电流为0.3A，电路中的总电阻为
则 的阻值为
2、（2024年甘肃定西）在“探究电流与电阻的关系”的实验中，小明使用阻值为
的定值电阻各一个，电压为 的电源等器材进行探究。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动
变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或
“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的
电压为___________V；当R的电阻由 更换为 时，闭合开关后，应该将滑动变阻器的滑片P向
___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是
___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成
___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为
，如图丙所示电流表示数为___________A，该电阻的阻值为___________ 。
【答案】 ①. ②. A ③. 2 ④. 左 ⑤. 50 ⑥. 电压 ⑦.
反比 ⑧. 0.3 ⑨. 5
【解析】
【详解】（1）[1]滑动变阻器按一上一下的原则串联在电路中，滑片P向右移动时电路中电流变大，说明
接入电路中的电阻变小，即右下方接线柱必须接入电路中，定值电阻与滑动变阻器串联连接，实物电
路图如图所示：
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）[2]正确连接并规范操作后，闭合开关，两电表均无示数，说明电路断路。将电压表接在滑动变阻器
两端时无示数，说明滑动变阻器之外断路，接在开关两端时有示数，说明电压表与电源之间是通路，故
电路故障开关断路。
故选A。
（3）[3]由图象可知，当R=5Ω时，电路中的电流I=0.4A，定值电阻两端的电压
[4]当R的电阻由5Ω更换为10Ω时，电阻变大，分压增多，电压表示数增大，根据控制变量法可知在探
究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可
知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向
左端移动，使电压表的示数为2V。
[5]因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
当定值电阻的阻值为25Ω时，滑动变阻器接入电路中的电阻最大，此时电路中的电流
此时滑动变阻器接入电路中的阻值
即滑动变阻器的阻值至少为50Ω；
[6][7]如图丙的图像所示，导体两端电压一定时，此时导体中的电流与导体的电阻的乘积是一个定值，
故当导体两端电压一定时，导体中的电流跟导体的电阻成反比。
（4）[8]由丙图可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A。
[9]未知电阻的阻值
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3、（2024年湖南长沙）在探究电阻一定时电流与电压关系的实验中，小明连接了如图甲所示的电路，其
中定值电阻R=5Ω。
（1）请你用笔画线表示导线将电路连接完整______；
（2）小明测量并记录了几组电压和电流值如下表。最后一次实验中电流表的示数如图乙所示，此时电
流为______A；
电
压 0.5 1.0 1.5 2.0 2.5
U/V
电
流 0.10 0.20 0.30 0.40
I/A
（3）请在图丙中画出上表各组数据对应的点，并作出I-U图象______；
（4）分析可得实验结论：电阻一定时，通过导体的电流与导体两端的电压成______比。
【答案】 ①. ②. 0.50 ③. ④. 正
【解析】
【详解】（1）[1]如图甲，滑动变阻器上接线柱已接好，故应将开关左接线柱与滑动变阻器其中一个下接
线柱相连，如图所示：
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）[2]如图乙，电流表选择了0~0.6A的量程，分度值为0.2A，由指针位置可知读数为0.5A。
（3）[3]根据表中数据在图丙中描好点，然后用一条直线将这些点连起来，如图所示：
（4）[4]由上图可知，电阻一定时，电流与电压的I-U图象是一条过原点的直线，为正比例函数图像，故
可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
4、（2024年内蒙古包头） 学生小组利用现有器材：电源（6V）、阻值不超过20Ω的多个定值电阻、待测
电阻、电流表、电压表、滑动变阻器（50Ω 2A）、开关、导线若干，完成多个电学实验。
（1）研究电流与电压的关系。
①设计电路并画出电路图如图甲所示；
②依据电路图选用部分器材连接电路。请用笔画线代替导线将图乙实物电路连接完整，导线不要交叉
______
③将滑片调至阻值最大处，闭合开关，移动滑片，发现电流表与电压表均无示数，故障可能 是______
（写出一处即可），查找故障，排除故障；
④闭合开关，移动滑片，多次改变定值电阻两端的电压和通过它的电流。记录数据并绘制如图丙所示
的I-U图象。分析图象可得：电阻一定时，______。本实验选用的是______Ω的定值电阻；
（2）将图乙中的定值电阻调换为______，还可以完成______实验（写出一个实验名称即可）。本实验收
集多组数据的目的是______。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 ①. ②. 滑动变阻器断路 ③. 通过导体 电流与
的
导体两端电压成正比 ④. 10 ⑤. 小灯泡 ⑥. 测小灯泡电功率 ⑦. 寻找普遍规律
【解析】
【详解】（1）[1]滑动变阻器采用一上一下 的方式串联接入电路，按图甲连接实物图，如图所示：
[2]闭合开关，电流表无示数，说明故障可能是断路，电压表也无示数，则电压表未与电源连通，故可能
是电压表并联以外部分断路，故故障可能滑动变阻器断路。
[3]如图，I-U图象为一过原点的直线，分析图象可得：电阻一定时，通过导体的电流与导体两端的电压
成正比。
[4]由I-U图象上的对应点及公式 得，所用定值电阻为
（2）[5][6][7]将图乙中的定值电阻调换为小灯泡，可完成测小灯泡电功率实验，本实验收集多组数据的
目的是得到普遍规律。
5、（2024年吉林） 小明同学在“探究电流与电阻的关系”实验中，连接了如图甲所示的电路，其中电
源电压恒定不变，滑动变阻器的规格为“20Ω 1A”，选用的三个定值电阻阻值分别为5Ω、10Ω、20Ω。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）在连接电路的过程中，开关应处于_____________状态；
（2）分别将5Ω、10Ω的定值电阻接入电路，闭合开关，移动滑动变阻器的滑片，两次实验均使电压表示
数为1.2V，记下每次对应的电流表示数；
（3）断开开关，将滑片移到滑动变阻器的阻值最大处，接入20Ω的定值电阻进行第三次实验，闭合开关，
电压表示数如图乙所示，小明分析之后发现无法将电压表示数调至1.2V，但可以求出电源电压为
_____________V；
（4）为了使电压表示数仍为1.2V，顺利完成第三次实验，如果只更换滑动变阻器，应选取最大阻值不小
于_____________Ω的滑动变阻器；
（5）更换合适的滑动变阻器后继续实验，根据实验数据绘制图像如图丙所示，分析图像可得：导体两端
的电压一定时，通过导体的电流与导体的电阻成_____________比。
【答案】 ①. 断开 ②. 3 ③. 30 ④. 反
【解析】
【详解】（1）[1]为保护电路，在连接电路的过程中，开关应处于断开状态。
（3）[2]断开开关，将滑片移到滑动变阻器的阻值最大处，接入20Ω的定值电阻进行第三次实验，闭合
开关，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，示数为1.5V，根据串联电路电压的
规律，变阻器分得的电压为
根据串联电路电压的规律，电源电压为
（4）[3]为了使电压表示数仍为1.2V，顺利完成第三次实验，根据串联电路电压的规律，变阻器分得的
电压为
U滑'= U - U表=3V - 1.2V = 1.8V
根据串联电路电流的规律，通过变阻器的电流为
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
此时变阻器的最大阻值为
所以，如果只更换滑动变阻器，应选取最大阻值不小于30Ω的滑动变阻器。
（5）[4]更换合适的滑动变阻器后继续实验，根据实验数据绘制图像如图丙所示，分析图像可知，电流与
电阻的乘积是一个定值，故可得：导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
6、（2024年深圳）思考乐佳乐同学在探究电流与电阻 的实验中：
（1）思考乐佳乐同学连接电路如图所示，他检查电路时，发现存在错误。请把接错的那一根导线找出来
并打上“×”，再画线把它改到正确的位置上______；
（2）纠正错误后，保持定值电阻两端电压为2V不变，得到实验数据如下表所示。其中有一组数据是错
误的，思考乐佳乐同学发现错误数据的序号是_________；
数
据
1 2 3 4 5 6
序
号
电
阻 30 25 20 15 10 5
R/Ω
电
流 0.07 0.08 0.10 0.70 0.20 0.40
I/A
（3）整理表中数据可得结论：导体两端电压一定时，导体中的电流与导体电阻成反比，请写出成反比的
依据是什么？_________
（4）思考乐佳乐同学在做第五次实验时，调节滑动变阻器使电压表示数为2V，用时8s完成电流表读数，
这8s内，定值电阻R消耗的电能是_________J。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 ①. ②. 4 ③. 见解析 ④. 3.2
【解析】
【详解】（1）[1]图中电压表串联在电路中，电流表和电阻并联，是错误的，应该将电压表和电阻并联，电
流表串联在电路中，如图所示：
（2）[2]由表中数据可知，第4次数据电压表的示数为
0.7A×15Ω=10.5V
其它各数据电压表的示数为
UV=0.08A×25Ω=2V
所以第4次数据错误。
（3）[3]由表中数据可知，电流和电阻的乘积不变，为2V，所以导体两端电压一定时，导体中的电流与导
体电阻成反比。
（4）[4]定值电阻R消耗的电能
W=UIt=2V×0.2A×8s=3.2J
7、（2024年内蒙古赤峰）（1）在电学综合复习时，某组同学做了“探究电流与电压的关系”实验，电路
图如图甲所示。
①请用笔画线代替导线将实物图乙补充完整；___________
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②根据实验测得的数据，绘制出定值电阻R的 图像，如图丙，由图像可以得出：电阻一定时，通
过导体的电流与导体两端的电压成___________；
（2）该组同学又做了“探究串联电路电压规律”实验；
实验中，他们按图丁连接电路，用电压表分别测出两个小灯泡两端电压和电源电压，并记录这组实验
数据；接下来应该___________，重做上述实验，根据数据得出实验结论。其中一次实验中，他们发现两
个小灯泡的亮度明显不同，请分析其原因___________。
【答案】 ①. ②. 正比 ③. 换用不同规则的灯泡 ④. 灯泡的电
阻不同
【解析】
【详解】（1）[1]①由图甲得，定值电阻R与变阻器R′串联，电压表测量定值电阻R的电压，电流表测量
电路电流，变阻器的左下端接入电路中，如图所示：
[2]②由图丙得，定值电阻I-U的图像是一条过原点的直线，由图像可以得出：电阻一定时，通过导体的
电流与导体两端的电压成正比。
（2）[3]为了得到普遍规律，应换用不同规则的灯泡进行多次实验。
[4]串联电路中电流处处相等，两个小灯泡的亮度明显不同，说明灯泡的电功率不相等，由 得，
灯泡的电阻不相等。
8、（2024年山东滨州）某兴趣小组设计了图甲所示电路进行“探究电流与电压的关系”实验
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大
_________；
（2）连接电路时，开关应处于______状态。把某定值电阻接入电路，将滑动变阻器的滑片调至最______
（选填“左”或“右”）端。闭合开关，发现电压表无示数，电流表有示数，其原因可能是定值电阻
______；
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1.2V时，电流表示数如图丙所示，则此时通
过定值电阻的电流为______A。调节滑动变阻器，继续进行实验，并将实验数据记录在下表中；
数
据
1 2 3 4 5 6
序
号
电
压 0.6 0.9 1.2 1.8 2.4 3
U/V
电
流 0.12 0.19 1.8 0.48 0.6
I/A
小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时
粗心所引起的，分析时需要把它剔除掉。这组数据是第______（填序号）组；
（4）分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；
（5）小滨用电流表和一个已知最大阻值为的滑动变阻器测量未知电阻 的阻值，设计了如图丁所示
的电路图，电源电压未知且保持不变。实验操作如下：
①将滑动变阻器的滑片P移动到最右端b点，记录此时电流表示数为 ；
②将滑动变阻器的滑片P移动到最左端a点，记录此时电流表示数为 ；
③则 ___________（用已知和测出的物理量 、 、 表示）。
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 ①. ②. 断开 ③. 右 ④. 短路 ⑤. 0.24 ⑥. 4
⑦. 正比 ⑧.
【解析】
【详解】（1）[1]在本实验中应将滑动变阻器串联接入电路，且根据题干要求滑动变阻器滑片向左移动时
电流表示数变大，说明此时滑动变阻器接入电路的电阻减小，由此判断左下部分电阻接入电路，据此
完成电路连接如下图
（2）[2][3]为了保护电路，在连接电路时，应就将开关断开且将滑动变阻器滑片置于阻值最大端，即最
右端。
[4]闭合开关，发现电流表有示数，说明电路是通路，而电压表无示数，说明可能的故障原因是与电压表
并联部分电路出现了短路，即定值电阻短路。
（3）[5]由图丙知道，电流表选用的是0～0.6A的小量程，对应的分度值为0.02A，读数为0.24A。
[6]分析表格数据有
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
据此分析只有根据第4次实验数据算出来的电阻阻值不同，因此，说明第4组数据有误。
（4）[7]分析表格数据知道，当电阻一定时，电阻两端的电压增大为原来的几倍，通过电阻的电流就增大
为原来的几倍，由此可得出实验结论为：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（5）[8]①将滑动变阻器的滑片P移动到最右端b点，记录此时电流表示数为I1；
②将滑动变阻器的滑片P移动到最左端a点，记录此时电流表示作数为I2；
③在②中为Rx的简单电路，由欧姆定律得电源电压
在①中，两电阻串联，由电阻的串联和欧姆定律得电源电压
因电源电压不变，故
解得Rx的表达式为

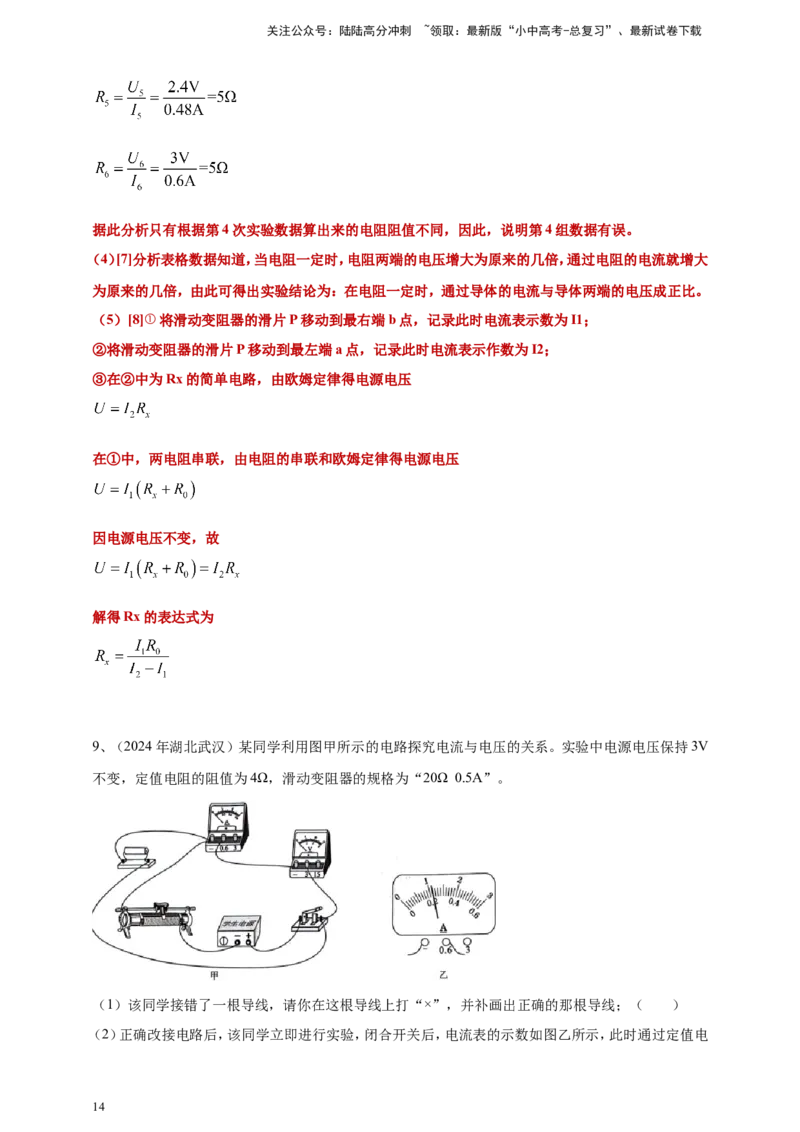

9、（2024年湖北武汉）某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V
不变，定值电阻的阻值为4Ω，滑动变阻器的规格为“20Ω 0.5A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（ ）
（2）正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
阻的电流是______A。这位同学实验操作的不足之处是______；
（3）该同学完成了预先设计好的表格中的4次实验，将得到的实验数据填入表格。
.
电压U/V 0.3 0.6 0.9 1.2 15 1.8 2.1 2.4
电流I/A 0.15 0.23 0.30 0.38
分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端
的电压______。为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里
余下的4次实验中，他还能完成______次。
【答案】 ①. ②. 0.22 ③. 闭合开关前，没有将滑片移到滑动
变阻器最左端 ④. 成正比 ⑤. 1
【解析】
【详解】（1）[1]图中电流表没有串联在电路中，电流表不能测量电路电流，应将电流表接在串联电路中。
如图所示：
（2）[2]由图可知，电流表选择小量程，分度值为0.02A，电流表示数为0.22A。
[3]为了保护电路，在闭合开关前，应将滑动变阻器的滑片移到阻值最大处。
（3）[4]根据表中数据可知，在误差允许的范围内，电压和电流的比值为定值，说明在电阻一定的情况下，
通过导体的电流与导体两端的电压成正比。
（4）[5]因为滑动变阻器的规格为“20Ω 0.5A”，则电流最大电流为0.5A，则定值电阻两端最大电压
则电压为1.8V的实验可以完成，电压为2.1V、2.4V的两组实验无法完成。当定值电阻两端电压为
0.3V时，滑动变阻器两端电压为3V-0.3V=2.7V，根据串联电路，电压之比等于电阻之比有
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
则滑动变阻器阻值
则电压表示数为0.3V的实验也无法进行，则表格里余下的4次实验中，他还能完成1次。
10、（2024年天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为
_________A；
（3）根据两个小组的实验数据，画出了定值电阻 与 的电流 与电压 关系图像，如图所示。由图
像可知 ______ （选填“大于”“小于”或“等于”）。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 ①. ②. 2.6 ③. 0.26 ④. 小于
【解析】
【详解】（1）[1]将定值电阻与滑动变阻器串联，滑动变阻器接一个上接线柱和一个下接线柱接入电路，
如下图所示：
（2）[2][3]电压表的示数如图所示，电压表选用小量程，分度值为0.1 V，电压为2.6V。电流表的示数如
图所示，电流表选用小量程，分度值为0.02A，电流为0.26A。
（3）[4]当电压相同时，R1中电流大于R2中电路，据欧姆定律
得R1小于R2。
11、 （2024年陕西A）小明和小华在探究电流与电阻的关系时，实验电路如图-1所示。
试验次数 R/Ω I/A
1 5 0.4
2 10 0.2
3 15 0.12
4 20 0.1
（1）请用笔画线代替导线将图-1所示电路补充完整；____
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最________（选填“左”或“右”）端。闭
合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值
电阻R________；
（3）排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在表中，并作
出 图像，如图-2。小华认为小明所绘图像不合理，其理由是________；
（4）小明和小华发现，由 图像不能确定电流与电阻的定量关系，于是他们进一步分析数据特点，
作出了 图像，如图-3，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电
阻成________比；
（5）小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利
于绘出的图像更好的反映电流与电阻的关系，你建议选用________（选填“ 、 ”或“ 、
”）的定值电阻；
（6）小明和小华找到一卷规格为 的镍铬合金丝（无绝缘表层），截取了长度为0.4m、0.7m、
1.2m、1.8m的四段，对应阻值为 、 、 、 。分别将它们绕成螺旋状后，两端缠绕在接线柱
上固定，制成了四个简易定值电阻，如图-4所示。在老师的帮助下，他们对制作的电阻进行了测量检验，
发现测量值均偏小，且有的偏小值较大，原因可能是________。
【答案】 ①. ②. 右 ③. 断路 ④. 定值电阻两端的电压没
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
有保持不变 ⑤. 反比 ⑥. 、 ⑦. 缠绕后相当于增大了定值电阻的横截面积，导致其
电阻变小
【解析】
【详解】（1）[1]探究电流与电阻的关系时，需要电阻两端的电压不变，则电压表并联在定值电阻两端，
如下图所示
（2）[2]为了保护电路，闭合开关前，滑动变阻器的滑片应处于最大阻值处，即滑动变阻器的滑片P应置
于最右端。
[3]闭合开关，观察到电压表有示数，说明电压表与电源连通，电流表无示数，说明没有电流流过电流表，
已知导线、电表均完好且接触良好，则原因可能是定值电阻R短路。
（3）[4]由图像可知，探究电流与电阻的关系时，需要电阻两端的电压不变，根据表格中的数据可知，定
值电阻两端的电压没有保持不变，则得到的图像不合理。
（4）[5]根据图像可知，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（5）[6]当电阻为“ 、 ”时，电路的电流变化不大，当电阻为“ 、 ”时，电路的电流变
化较大，使数据点分布合理，有利于绘出的图像更好的反映电流与电阻的关系。
（6）[7]将它们绕成螺旋状后，两端缠绕在接线柱上固定，所以发现测量值均偏小，且有的偏小值较大，
可是因为缠绕后相当于增大了定值电阻的横截面积，导致其电阻变小。
12、（2024年河南）小华用如图所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变
阻器最大阻值为20Ω。
（1）她先用阻值为10Ω的定值电阻探究电流与电压的关系。
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
①图1是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。______
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时______（填“电流表”或“电压
表”）指针的偏转可能超出所用量程。
③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图2、3所示，请将示数填
入表中。
实验次数 1 2 3 4 5
电压U/V 1.6 2.0 2.2 2.4 a．______
电流I/A 0.16 0.20 0.22 0.24 b．______
④请在图4中描出表中各组数据对应的点，并根据描出的点画出 图像。______
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是______
（2）接下来，她用原电路探究电压一定时，电流与电阻的关系。先调节滑片，使电压表示数为2V，记录
电流表示数；然后断开开关，将10Ω电阻依次换成5Ω、15Ω电阻，闭合开关，移动滑片，使电压表示数
仍为2V，记录电流表示数。当换成20Ω电阻后，发现电压表示数始终不能为2V，为了完成实验，下列
方案可行的是______（填字母代号）。
A．换用电压为6V的电源
B．把电压表改接为0~15V量程
C．在开关与滑动变阻器之间串联一个10Ω的电阻
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

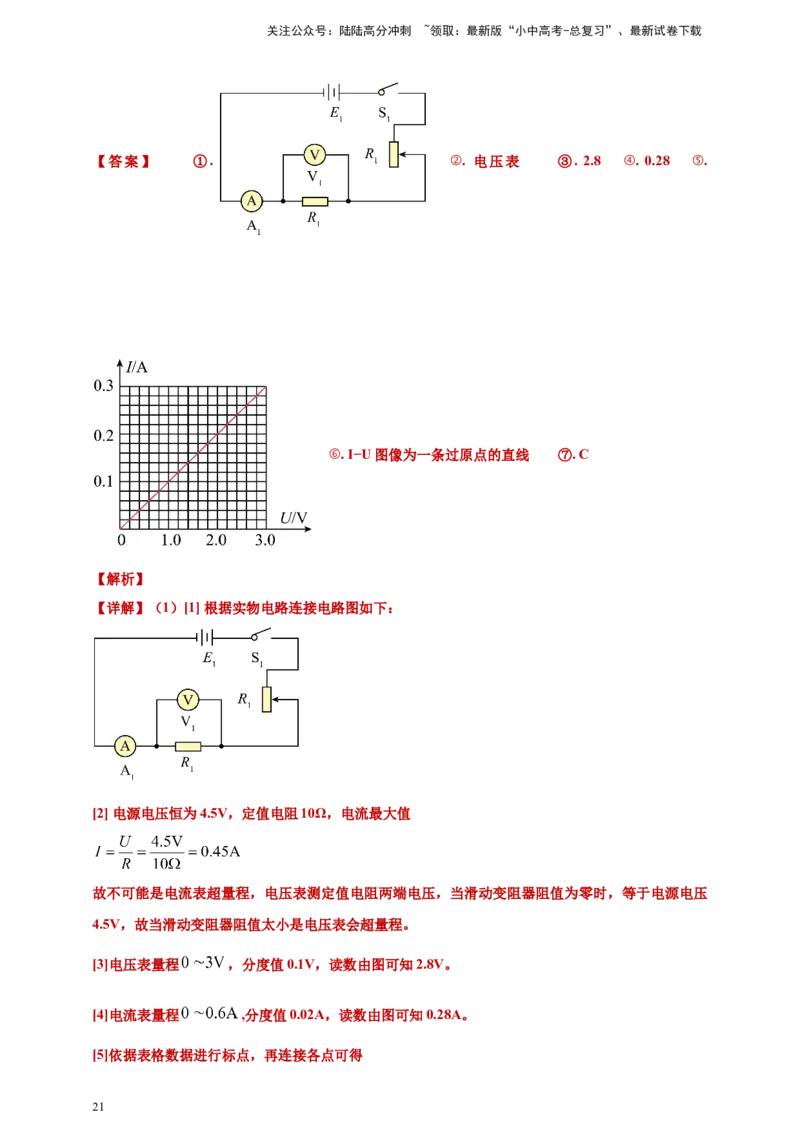

【答案】 ①. ②. 电压表 ③. 2.8 ④. 0.28 ⑤.
⑥. I−U图像为一条过原点的直线 ⑦. C
【解析】
【详解】（1）[1] 根据实物电路连接电路图如下：
[2] 电源电压恒为4.5V，定值电阻10Ω，电流最大值
故不可能是电流表超量程，电压表测定值电阻两端电压，当滑动变阻器阻值为零时，等于电源电压
4.5V，故当滑动变阻器阻值太小是电压表会超量程。
[3]电压表量程 ，分度值0.1V，读数由图可知2.8V。
[4]电流表量程 ,分度值0.02A，读数由图可知0.28A。
[5]依据表格数据进行标点，再连接各点可得
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
[6] 由I−U图像为一条过原点的直线可知电阻一定时，电流与电压成正比。
（2）A．根据串联电路的分压原理可知，将定值电阻由15Ω改接成20Ω的电阻，电阻增大，其分得的电
压增大，为了保持定值电阻两端电压不变，应将电源电压调小，故A不符合题意；
B．此实验需始终保持定值电阻两端电压为2V,无需更换电压表量程，更换电压表量程没有任何效果，
故B不符合题意；
C．定值电阻两端的电压始终保持Uv=2V，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的
倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为
因此应换用最大阻值更大的滑动变阻器，故C符合题意。
故选C。
13、（2024年安徽） 图甲为小英同学设计 的“探究电流与电压的关系”电路图，电源两端电压为3V，
滑动变阻器的规格为“50Ω 1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整；_____
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表
“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电
压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是______。
（3）排除故障后进行实验，得到的实验数据如下表所示。
数
据
1 2 3 4 5 6
序
号
电
压 0.30 0.60 0.90 1.20 1.50 1.80
U/V
电
流 0.08 0.15 0.23 0.30 0.38 0.45
I/A
分析表中的数据，可以初步得出结论，在电阻一定的情况下，______。
（4）本实验中，定值电阻R的阻值为______Ω（保留一位小数）。
【答案】 ①. 见详解 ②. 电流表断路（或与电流表相连的某根导线断了） ③. 电流与电压成
正比 ④. 3.9
【解析】
【详解】（1）[1]由电路图可知，滑动变阻器的右下接线柱与电流表串联，由于电源电压较低，电流表选
择小量程，实物电路连接如下：
（2）[2]由电路图甲可知，定值电阻与滑动变阻器串联，电压表测量定值电阻两端 的电压，电流表测量电
路中的电流。由于电流表无示数，说明电路中某处断开，电压表无示数说明电压表不能与电路两极连
通；由电路图丙可知，电压表测量定值电阻和电流表两端的电压，此时电压表有示数，说明电压表能与
电源两极连通，则故障可能是电流表断路或与电流表相连的某根导线断了。
（3）[3]由表中数据可知，在误差允许的范围内，电流与电压的比值不变，即：在电阻一定的情况下，电
流与电压成正比。
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（4）[4]根据 可得，六次测量时，定值电阻的阻值分别为：R1=3.75Ω、R2=4Ω、R3≈3.91Ω、
R4=4Ω、R5≈3.95Ω、R6=4Ω，则定值电阻R的阻值为
14、（2024年云南）实验小组探究“电流与电压的关系”。
（1）实验前，他们设计了实验探究的思路：保持电阻不变，探究电流与电压的关系，物理上把这种研究
方法叫__________法。
（2）根据图甲的电路图连接电路时，开关应_________。闭合开关前，应将滑动变阻器的滑片移到
_______端（选填“A”或“B”）。
（3）检查图乙，发现有一根导线接错，请在这根导线上打“×”，并画出正确接法，且导线不交叉。_______
（4）正确连接电路后，闭合开关，移动滑片，记录第1组电压表和电流表的示数后，为完成后续实验，应
逐渐将滑片向________端移动（选填“A”或“B”），数据记录如下表。其中第3次实验时电流表的示数如
图丙所示，读数为________A。
次数 1 2 3 4 5
.
电压U/V 0.8 1.0 1.2 1.4 16
电流I/A 0.08 0.10 0.14 0.16
（5）分析实验数据可得结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成
____________。
（6）某同学用小灯泡代替电阻重复上述实验，发现无法得出（5）中的结论，原因是____________。
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 ①. 控制变量 ②. 断开 ③. A ④. ⑤. B ⑥.
0.12 ⑦. 正比 ⑧. 灯丝电阻随温度的升高而增大，不是定值
【解析】
【详解】（1）[1]探究电流与电压的关系时，应控制电阻不变，改变电压，观察电流的变化，这种研究方法
叫控制变量法。
（2）[2][3]为保护电路，连接电路时，开关应断开；闭合开关前，应将滑动变阻器的滑片移到阻值最大
处，即A处。
（3）[4]根据电路图可知，电压表应与定值电阻并联，而图中电压表并联在滑动变阻器两端，所以应将
电压表的“+”接线柱与定值电阻的左接线柱相连，将电压表的“−”接线柱与定值电阻的右接线柱相
连，如下图所示：
（4）[5]根据串联分压的知识，要增大定值电阻两端的电压，应减小滑动变阻器的阻值，所以滑片应向
右端移动，即B端。
[6]电流表使用0～0.6A量程，分度值为0.02A，示数为0.12A。
（5）[7]由表格中数据知，电阻一定时，电压增大为原来的几倍，电流也增大为原来的几倍，可知在电
阻一定时，电流与电压成正比。
（6）[8]灯泡的电阻随温度的升高而增大，不是定值，所以不能用小灯泡代替定值电阻进行实验。
15、（2024年重庆B）小超同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定，有5Ω、10Ω、
20Ω的定值电阻各一个，滑动变阻器标有“10Ω 1A”；
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请用笔画线代替导线将图甲的电路连接完整______；
（2）连接电路前发现电压表指针如图乙所示，则需要对电压表______；连接电路时开关应______，将滑
动变阻器滑片P移至______端；
（3）电路连接完成后，闭合开关，发现电压表有示数，电流表无示数，可能是定值电阻发生了______；
（4）排除故障后，当接入5Ω的定值电阻，调节滑片P使电压表示数达到所要控制的电压 时，电流表
指针如图丙所示，其示数为______A；更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时，
才能使电压表示数达到 ，则电源电压为______V；
（5）当更换为20Ω的电阻时，为了顺利完成实验，需要换用最大阻值至少为______Ω的滑动变阻器。
【答案】 ①. ②. 调零 ③. 断开 ④. B ⑤. 断路 ⑥.
0.4 ⑦. 4 ⑧. 20
【解析】
【详解】（1）[1]在探究电流与电阻的关系实验中，电压表测量定值电阻两端电压，所以电压表与定值电
阻并联，电流从电压表正接线柱流入，从负接线柱流出，如下图所示：
（2）[2]由乙图可知，电压表的指针没有指在零刻度处，所以连接电路前发现电压表指针没有指在零刻
度处，则需要对电压表的指针调零。
[3]为了电路中各元件安全，连接电路时，开关应处于断开状态。
[4]为了保护电路中各元件安全，连接电路时，滑动变阻器的滑片P应移至阻值最大处，由甲图可知，应
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
将滑片移至B端。
（3）[5]闭合开关，电流表无示数，则电路中可能出现断路，电压表有示数，则可能是定值电阻发生了断
路。
（4）[6]由于滑动变阻器标有“10Ω 1A”，则电路中电流不能大于1A，所以电流表选择0~0.6A量程，
分度值为0.02A，电流表示数为0.4A。
[7]接入5Ω的定值电阻时，电阻R两端电压
U1=IR=0.4A×5Ω=2V
更换为10Ω的电阻继续实验，滑动变阻器调到最大阻值时，电压表示数达到U1，则电路中电流
则电源电压
（5）[8]更换为20Ω的电阻时，电压表示数达到U1，则电路中电流
需要换用的滑动变阻器最大阻值
16、（2024年重庆A卷）小吴同学利用图甲中的器材探究导体A、B中电流与两端电压的关系，其中电
源电压可调。
（1）连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针偏转到最大值，原因可能是导
体A发生________；排除故障后，闭合开关进行实验，某次实验时电流表如图乙所示，示数为
________A；
（2）多次改变导体A两端的电压，并记录对应的________。换用导体B重复上述实验，根据实验数据绘
制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是________的，因此将这
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
个比值定义为导体的电阻；
（3）根据电阻定义可知导体B的阻值为________Ω。在工程技术中用不同颜色的环对电阻进行标记，
阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丁所
示，若还需用到一个15Ω的电阻，应选用图戊中电阻________（选填“d”“e”或“f”）。
实验次数 ① ② ③
R/Ω 15 B A
I/A 0.2 0.3 0.4
（4）小欣同学用上述器材研究导体中电流与电阻的关系，保持电源电压不变，为了精确控制导体两端
的电压，于是串联接入滑动变阻器进行实验。①电路中接入15Ω的电阻，使电阻两端电压达到某一固
定值，测出电流；②将15Ω的电阻替换为B，要使B两端电压达到固定值，变阻器接入的阻值应比前次
实验________________；③将电阻B替换为A再次进行实验。三次实验数据如表所示，交流时小欣发
现第③次实验数据有误，这是由于接入A后忘记调节变阻器，滑片仍在第②次实验的位置，此时变阻
器接入的阻值是________Ω。
【答案】 ①. 断路 ②. 0.2 ③. 电流表示数 ④. 一定 ⑤. 10 ⑥. e ⑦. 更小 ⑧. 10
【解析】
【详解】（1）[1]试触开关，发现电流表无示数，则电路发生断路，电压表指针偏转到最大值，说明电压表
外侧电路正常，则原因可能是导体A发生断路。
[2]如图乙所示，电流表的量程为0~0.6A，分度值为0.02A，示数为0.2A。
（2）[3]探究电流与两端电压 的关系时，采用控制变量法，需要保持电阻的阻值不变，多次改变导体A
两端的电压，并记录对应的电流表示数。
[4]由图丙可知，导体A两端的不同电压与对应电流的比值为
导体B两端的不同电压与对应电流的比值为
28关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
由上述可知，同一导体两端的电压与通过电流的比值是一定（相同）的。
（3）[5]根据电阻定义可知导体B的阻值为
[6]导体A的阻值为
色环含义及导体A、B的色环如图丁所示，由导体A和导体B的阻值和对应色环可知，黑色代表数字
0，绿色代表数字5，棕色代表数字1，因此15Ω的电阻对应的色环十位数应为棕色，个位数应为绿色，
故应选用图戊中电阻e。
（4）②[7]根据串联分压知识可知，阻值越大，分压越多，将15Ω的电阻替换为B，电阻的阻值减小，分
压变小，要使B两端电压达到固定值，则应减小变阻器的阻值，使变阻器的分压变小，从而使电阻两端
电压增大为固定值，故变阻器接入的阻值应比前次实验更小。
③[8]将电阻B替换为A再次进行实验时，电源电压不变，变阻器的阻值不变，由串联电路电压规律和
表格数据可知，第②次的电源电压可表示为
①
第③次的电源电压可表示为
②
联立①②式可得，电源电压 ，变阻器的阻值 。
17、（2024年四川广安）小华和同学们进行了“探究电流与电阻的关系”实验。实验器材有：三节干电
池（每节恒为1.5V）、电流表一只、电压表一只、滑动变阻器两个（分别标有“20Ω 2A”“40Ω 1A”字
样）、定值电阻4个（5Ω、10Ω、15Ω、20Ω）、开关一个、导线若干。他们利用这些器材设计了如图甲所示
的电路。
29关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）小华先将5Ω的电阻接入电路，闭合开关，发现电流表有示数、电压表无示数，出现该故障的原因
可能是______；（写出一种即可）
（2）排除故障后，闭合开关，移动滑片至某一位置，观察并记录两电表示数。接着将5Ω的电阻换成
10Ω，闭合开关，为控制定值电阻两端电压不变，应将滑动变阻器的滑片向______（选填“A”或
“B”）端移动；
（3）多次更换定值电阻进行实验，并根据实验数据画出电流随电阻变化的 图像，如图乙所示。通
过观察发现：在误差范围内，图像上的任意点和坐标轴围成的矩形面积大小都相等，因此可以得出的
实验结论是______；
（4）为了完成整个实验，他们选取的滑动变阻器规格是______。
【答案】 ①. 定值电阻短路 ②. B ③. 导体两端的电压一定时，通过导体的电流与导体的电阻
成反比 ④. “40Ω 1A”
【解析】
【详解】（1）[1] 电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电路短路，因
此故障可能是与电压表并联的定值电阻R短路了。
（2）[2] 研究电流与电阻的关系时，需控制定值电阻两端的电压相同。将5Ω的电阻换成10Ω，根据串联
分压原理，闭合开关后，电压表示数会变大，为控制定值电阻两端的电压不变，应减小定值电阻的电压
则应增大变阻器的电压，所以应增大变阻器的阻值，即将滑动变阻器的滑片向B端移动。
（3）[3] 由图乙可知图线上的任一点和坐标轴围成的矩形“面积”大小是电流与电阻的乘积，矩形
“面积”大小都相等，说明通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端
的电压一定时，通过导体的电流与导体的电阻成反比。
（4）[4] 由图乙可知20Ω的定值电阻接入电路时，电流为0.1A，电源电压为4.5V，则此时总电阻为
此时变阻器阻值为
30关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
所以选用的是“40Ω 1A”的滑动变阻器。
18、（2024年四川达州）小明在老师的指导下对“电流与电阻的关系”进行探究，现提供如下器材：电
压恒定为4.5V的电源；阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的五个定值电阻；标有“15Ω 2A”的滑
动变阻器 和“30Ω 1A”的滑动变阻器 ；电压表（0~3V）、电流表（0~0.6A）、开关各1只，导线若
干。
（1）小明同学设计了如图甲所示的实验电路图，请根据电路图帮助他将图乙中的实物图连接完整。
____
（2）若电路连接正确，小明在闭合开关前，发现电流表指针如图丙所示，那么他接下来的操作应该是
________。
（3）排除电路故障后，将滑动变阻器的滑片P移动到最右端，闭合开关，调节滑片P，使电压表的示数
为2.5V时，电流表的指针如图丁所示，此时电路中电流为________A，他此时接入电路的定值电阻R
的阻值为________Ω。
（4）完成步骤（3）后，若保持滑片P位置不变，断开开关，将定值电阻替换成10Ω，闭合开关，向
________（选填“左”或“右”）移动滑片P直到电压表示数再次变为2.5V为止，并读出此时电流表
的示数。
（5）多次改变接入电路的定值电阻R，并重复步骤（4）。最终得出电流与电阻的关系。
（6）为确保后续所有定值电阻接入电路后都能完成该探究内容，应选择滑动变阻器________（选填“
”或“ ”）接入电路。
的
（7）在完成上述探究内容后，小明将电路中 定值电阻替换成未知电阻 ，并利用伏安法成功测量出
了 的阻值。在他兴奋地向老师汇报成果后，老师告诉他还有其他的方法也能够测出未知电阻的阻值，
下列电路不能成功测出未知电阻 阻值的是________（ 阻值已知，电源电压不变）
31关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 ①. ②. 将电流表指针调零 ③. 0.5 ④. 5 ⑤. 右
⑥. R2 ⑦. B
【解析】
【详解】（1）[1]探究“电流与电阻的关系”时，采用电压表测量定值电阻两端电压，故电压表并联在定
值电阻两端，电流表测量电路电流，电流表串联进电路中，故将定值电阻右端接线柱与电压表的负接
线柱连接，如下图所示：
（2）[2]如图丙所示，在闭合开关前，电流表指针在零刻度线的左侧，说明此时电流表没有调零，故他接
下来的操作应该是将电流表指针调零。
（3）[3]如图丁所示，电流表的量程为0~0.6A，分度值为0.02A，示数为0.5A，故此时电路中电流为
0.5A。
[4]接入电路的定值电阻R的阻值为
（4）[5]由（3）可知，原定值电阻阻值为5Ω，替换成10Ω后，根据串联分压知识可知，阻值越大，分压越
多，即定值电阻两端的分压会变大，在本实验中需要保持定值电阻两端的电压不变，故可以增大变阻
器的分压来减小定值电阻两端的电压，即减小变阻器的阻值，故可以向右移动滑片P直到电压表示数
再次变为2.5V为止。
（6）[6]根据串联分压知识可知，定值电阻与变阻器两端电压和电阻的关系可表示为
则当定值电阻的阻值最大时，变阻器的阻值也最大，电源电压为4.5V，定值电阻最大阻值为25Ω，故可
得
32关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
解得 ，故选择应选择滑动变阻器 接入电路。
（7）[7]A．当开关S1、S2闭合时，电压表测量电源电压U，当开关S1闭合、S2断开时，电压表测量未知
电阻两端电压U1，根据串联分压知识可知
则未知电阻的阻值为
故A不符合题意；
B．当S1、S2闭合时，电压表测量电源电压，当S1闭合、S2断开时，电压表仍然测量电源电压，无法得
到其他信息，无法测量未知电阻的阻值，故B符合题意；
C．当S1闭合，S2接上接线柱时，电流表测量通过R0的电流I2，则电源电压可表示为
当S1闭合，S2接下接线柱时，电流表测量通过未知电阻的电流I3，则未知电阻的阻值为
故C不符合题意；
D．当S1、S2闭合时，未知电阻单独工作，电流表测量通过未知电阻的电流I4，电源电压可表示为
①
当S1闭合，S2断开时，R0和未知电阻串联，电流表测量串联电路电流I5，则电源电压可表示为
②
联立①②式可得，未知电阻的阻值为
故D不符合题意。
故选B。
33关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
19、（2024山东临沂） 用电压表和电流表等器材探究电流与电阻的关系，电源电压为4.5V，所用定值
电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
（1）先将30Ω的电阻接入图甲所示电路，闭合开关前，应将滑动变阻器的滑片移到最________（选填
“左”或“右”）端；
（2）图甲所示电路有一条导线连接错误，请在该导线上打“×”，并用笔画一条线代替导线，将电路连
接正确；_______
（3）改正错误后闭合开关，电流表无示数，电压表有示数，可能是定值电阻________路；
（4）排除故障后闭合开关，移动滑动变阻器的滑片，当电压表的示数为3.0V时，电流表的示数为0.1A。
断开开关，将30Ω的电阻换成25Ω的后再闭合开关，应将滑动变阻器的滑片向________（选填“左”
或“右”）移动，直至电压表示数为3.0V，此时，电流表的示数如图乙所示，为________A；
（5）实验数据如下表所示，请在图丙中描绘出 的关系图象；_______
实验次数 1 2 3 4 5 6
电阻R/Ω 30 25 20 15 10 5
电流I/A 0.1 0.15 0.2 0.3 0.6
（6）为顺利完成该实验，所用滑动变阻器的最大阻值应大于________Ω。
【 答 案 】 ① . 左 ② . 或
34关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
③. 开（或断） ④. 右 ⑤. 0.12 ⑥.
⑦. 15
【解析】
【详解】（1）[1]为了保护电路，在闭合开关前，变阻器的滑片应置于阻值最大的最左端。
（2）[2]探究电流与电阻的关系，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测
电路中的电流，图甲电路图中，定值电阻及电压表未接入电路，所以连接开关与定值电阻间的导线将
定值电阻及电压表短路了，应将这根导线接在定值电阻左接线柱的一端改接到右接线柱或接到电压表
的正接线柱，作图如下：
或
（3）[3]在串联电路中，电流表无示数，可能电路出现断路，而电压表有示数，说明电压表与电源接通，
是电压表并联部分断路，所以可能是定值电阻断路了。
35关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（4）[4]将25欧定值电阻替代30欧电阻，据串联电路的分压特点知，定值电阻两端的电压变小，而在探
究电流与电阻的关系时，应保持定值电阻两端的电压不变，所以变阻器的滑片应向右移动，让变阻器
接入电路的阻值变小，分得的电压变小。
[5]定值电阻接入电路的阻值为30欧时，电流表示数为0.1A，则电流表选用的是小量程。图乙中，电流
表对应的分度值为0.02A，示数为0.12A。
（5）[6]将表格中对应的数据在坐标轴中描出对应的点，用线将各点相连。作图如下：
（6）[7]实验中，定值电阻两端的电压保持为3.0V，则变阻器两端的电压
U变=U-U定=4.5V-3.0V=1.5V
据串联电路 的分压特点知，定值电阻接入电路的阻值最大为30欧时，变阻器所需接入电路的阻值也最
大，则有
解得，变阻器的最大阻值R大=15Ω。
20、（2024江苏苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
36关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【解析】
【详解】探究电流与电压关系的电路中，电源与定值电阻、电流表、开关以及滑动变阻器是串联关系，为
使滑动变阻器接入电路的阻值最大，滑片在最右端，下接线柱应接在左端，故用导线连接滑动变阻器
的左下接线柱与电源的负极；电压表测量定值电阻两端的电压，应并联在定值电阻的两端，因为电源
有两节干电池，电源电压为3V，故电压表接0~3V的量程，即用导线连接电压表的“3”接线柱与定值
电阻的右接线柱，如下图所示：
。
21、（2024江苏扬州）在“探究通过导体的电流与电阻的关系”实验中，电路图如图1所示。
（1）小明在实验前发现还缺少一个实验器材，请将所缺器材的电路元件符号正确连入图1所示的电路
中___________。实验时，先将电阻箱的阻值调为5Ω，然后将滑片P调至___________（填“A”或
“B”）端，闭合开关，再调节滑片P至某一位置，电流表示数如图2所示，读数为___________A。断开
开关，将电阻箱的阻值调为10Ω，再闭合开关，___________（填“能”或“不能”）立即记录电流表的
37关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
示数；
（2）小华在实验过程中保持滑片P位置不变，多次改变电阻箱的阻值R，读出电流表的示数I，将多组
数据描点，画出 图像，如图3所示。根据小华的实验数据，___________（填“能”或“不能”）得
出导体中的电流与电阻成反比的结论；
（3）小明发现利用小华所画 图像可以测量未知电阻阻值，在小华的实验电路中，保持滑片P位置
不变，将未知电阻元件替换电阻箱接入电路，闭合开关，电流表示数为 0.32A，该元件的电阻为
___________Ω。若不慎将滑片P向右移动了少许，则电阻测量值___________真实值。（填“大于”、
“小于”或“等于”）
【答案】 ①. ②. B ③. 0.48 ④. 不能 ⑤. 不能 ⑥. 9
⑦. 大于
【解析】
【详解】（1）[1]探究通过导体的电流与电阻的关系，需要控制定值电阻两端电压不变，所以缺少的器材
为电压表，需要把电压表并联在定值电阻两端，如下图：
[2]闭合开关前，滑动变阻器的滑片要放在阻值最大的位置，由图1可知为B端。
[3]由图2可知，电流表选用小量程，分度值为0.02A，则电流表示数为0.48A。
[4]断开开关，将电阻箱的阻值调为10Ω，再闭合开关，根据串联分压的规律，可知定值电阻两端电压发
生改变，因为需要控制电阻两端电压不变，所以需要移动滑动变阻器保证定值电阻两端电压不变，故
不能立即记录电流表的示数。
（2）[5]小华在实验过程中保持滑片P位置不变，多次改变电阻箱的阻值R，当电阻箱的阻值发生改变
时，根据串联分压规律，可知电阻箱两端的电压也发生改变，所以实验中没有控制定值电阻两端电压
相等，故根据小华的实验数据，不能得出导体中的电流与电阻成反比的结论。
[6]由图3可知，当电路中电流为0.32A时，对应的电阻的阻值为9Ω。
[7]若不慎将滑片P向右移动了少许，滑动变阻器接入电阻阻值变大，电路总电阻变大，根据 可
38关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
知电路中电流变小，由图3可知，电路中电流越小，对应的电阻值越大，所以测量值大于真实值。
22、（2024江苏连云港）小明在“探究通过导体的电流与电阻的关系”实验时，他用图甲所示的电路进
行实验，实验中电阻R两端的电压始终保持2V不变，电路中仪表均完好无损。
（1）连接电路前，小明发现电压表指针如图乙所示，他应先___________。
（2）连接好电路后闭合开关，移动滑动变阻器的滑片P，电压表有示数，电流表无示数，则电路故障的
原因可能是___________。
（3）排除故障后，小明将不同阻值的电阻接入电路进行实验，某次实验时电流表的示数如图丙所示，此
时电阻R的阻值为___________Ω。
（4）在实验过程中，当把电阻R由20Ω更换为10Ω时，滑动变阻器接入电路中 的电阻应___________
（选填“变大”“变小”或“不变”）。
【答案】 ①. 将电压表指针调至零位 ②. 电阻R断路 ③. 20 ④. 变小
【解析】
【详解】（1）[1]连接电路前，小明发现电压表指针如图乙所示，此时电压表的指针没有调零，所以他应
先将电压表指针调至零位。
（2）[2]由图甲得，电阻R与滑动变阻器串联，电压表测量电阻R的电压，电流表测量电路电流，连接好
电路后闭合开关，移动滑动变阻器的滑片，电压表有示数，电流表无示数，说明电路电路，且电压表与
电源相连接，故故障是与电压表并联的电阻R断路。
（3）[3]由图乙得，电流表的量程为0~0.6A，分度值为0.02A，示数为0.1A，由欧姆定律得，此时电阻的
阻值为
（4）[4]串联电路中，电阻越小，分到的电压越小。在实验过程中，当把电阻由由20Ω更换为10Ω时，电
阻的电压变小，应使滑动变阻器接入电路中的电阻变小，减小滑动变阻器分到的电压，使电阻的电压
增大为2V。
23、 （2024湖南）在“探究电流与电压的关系”实验中，保持定值电阻R不变，小明设计了如图甲所示
的电路图并进行实验。
39关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）连接电路前，电流表有示数，应该对电流表进行________；
（2）连接电路时，开关S应处于________状态；
（3）连接完电路，实验前应将滑动变阻器的滑片P移至________端；
（4）某次实验中，电流表指针偏转如图乙所示，示数为________A；
（5）实验测出五组数据记录在表格中，为了找到电阻一定时，电流与电压的关系，应该怎样处理数据？
________（列举一种方法即可）。
数
据
1 2 3 4 5
序
号
电
压 1.2 1.6 1.8 2.0 2.4
U/V
电
流 0.12 0.16 0.18 0.20 0.24
I/A
【答案】 ①. 调零 ②. 断开 ③. B ④. 0.1 ⑤. 做出U-I图像
【解析】
【详解】（1）[1]连接电路前，电流表有示数，因此应该对电流表进行调零，使指针对准零刻度线。
（2）[2]为了保护电路，连接电路时，开关应处于断开状态。
（3）[3]为了保护电路，闭合开关前，滑动变阻器的滑片应移至最大阻值处，由图可知，滑片应处于B端。
（4）[4]由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，因此电流表的示数为0.1A。
（5）[5]实验中，为了找到电阻一定时，电流与电压的关系，可以根据测出的五组数据做出U-I图像，从
而得出电流与电压的关系。
24、（2024福建）探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0~3V）、电流表
40关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（0~0.6A）、电阻R（ 、 、 ）、滑动变阻器（ ）、开关、导线若干。
（1）用笔画线代替导线将图甲的实物电路连接完整。____闭合开关前，将滑动变阻器滑片P移到最
______端，起到______的作用。
（2）闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是
______。排除故障，继续实验。
（3）探究电流与电压的关系，实验数据如表，其中第3次实验的电压表示数如图乙所示，为______V。分
析数据可得：电阻不变时，电流跟电压成______。实验中所选的电阻阻值为______ 。
序 电压 电流
号 U/V I/A
1 1.0 0.20
2 1.5 0.30
3 0.40
（4）探究电流与电阻的关系，将 电阻接入电路，记录电流表示数为0.3A；将电阻更换为 ，移动
滑片直至电压表示数为______V，记录电流表示数；再将电阻更换为 ，发现无法完成实验。从本实
验可行性与安全性考虑，应控制电阻两端的电压范围为______。
【答案】 ①. ②. 左 ③. 保护电路 ④. 电阻R断路 ⑤.
2.0 ⑥. 正比 ⑦. 5 ⑧. 1.5 ⑨. 2V~3V
【解析】
【详解】（1）[1]变阻器接入电路时，要选择一上一下接线柱，如图所示：
41关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
[2][3]为保护电路，闭合开关前，滑动变阻器滑片要移至阻值最大处，即最左端。
（2）[4]闭合开关，电流表示数为零，则故障可能是断路；电压表示数等于电源电压，说明电压表与电源
连通，则故障位置是与电压表并联的部分，即定值电阻R断路。
（3）[5]如图乙所示，电压表用的小量程，分度值为0.1V，则电压表示数为2.0V。
[6]分析表格中数据可知，电压增大几倍，电流也增大几倍，故得结论电阻不变时，电流跟电压成正比。
[7]实验中所选的电阻阻值为
（4）[8]探究电流与电阻的关系，要控制电阻两端电压一定；当5Ω定值电阻接入时，电流表示数为
0.3A，则此实验不变的电压值为
[9]根据串联电路分压规律可知
即若方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，此时对应的定值电阻
应最大，此时有
解得电阻两端电压
UV=2V
为最小分压；
当电流最大时，即I为0.6A时，电路中电阻最小，定值电阻两端电压最大
UVmax=0.6A×5Ω=3V
应控制电阻两端的电压范围为2V~3V。
25、（2024甘肃白银）在“探究电流与电阻的关系”的实验中，小明使用阻值为
的定值电阻各一个，电压为 的电源等器材进行探究。
42关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动
变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或
“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的
电压为___________V；当R的电阻由 更换为 时，闭合开关后，应该将滑动变阻器的滑片P向
___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是
___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成
___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为
，如图丙所示电流表示数为___________A，该电阻的阻值为___________ 。
【答案】 ①. ②. A ③. 2 ④. 左 ⑤. 50 ⑥. 电压 ⑦. 反比
⑧. 0.3 ⑨. 5
【解析】
【详解】（1）[1]滑动变阻器按一上一下的原则串联在电路中，滑片P向右移动时电路中电流变大，说明
接入电路中的电阻变小，即右下方接线柱必须接入电路中，定值电阻与滑动变阻器串联连接，实物电
路图如图所示：
43关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）[2]正确连接并规范操作后，闭合开关，两电表均无示数，说明电路断路。将电压表接在滑动变阻器
两端时无示数，说明滑动变阻器之外断路，接在开关两端时有示数，说明电压表与电源之间是通路，故
电路故障开关断路。
故选A。
（3）[3]由图象可知，当R=5Ω时，电路中的电流I=0.4A，定值电阻两端的电压
[4]当R的电阻由5Ω更换为10Ω时，电阻变大，分压增多，电压表示数增大，根据控制变量法可知在探
究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可
知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向
左端移动，使电压表的示数为2V。
[5]因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
当定值电阻的阻值为25Ω时，滑动变阻器接入电路中的电阻最大，此时电路中的电流
此时滑动变阻器接入电路中的阻值
即滑动变阻器的阻值至少为50Ω；
[6][7]如图丙的图像所示，导体两端电压一定时，此时导体中的电流与导体的电阻的乘积是一个定值，
故当导体两端电压一定时，导体中的电流跟导体的电阻成反比。
（4）[8]由丙图可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A。
[9]未知电阻的阻值
44关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
45
