保密★启用前
第 14 讲—电压，电阻
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题

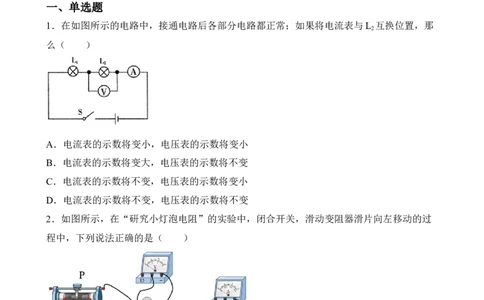

1．在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L 互换位置，那
2
么（ ）
A．电流表的示数将变小，电压表的示数将变小
B．电流表的示数将变大，电压表的示数将不变
C．电流表的示数将不变，电压表的示数将变小
D．电流表的示数将不变，电压表的示数将不变
2．如图所示，在“研究小灯泡电阻”的实验中，闭合开关，滑动变阻器滑片向左移动的过
程中，下列说法正确的是（ ）
A．电流表示数减小，小灯泡变亮 B．电压表示数变大，小灯泡变暗
C．电压表示数与电流表示数比值变大 D．小灯泡变亮，电路消耗的总功率变小
3．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④

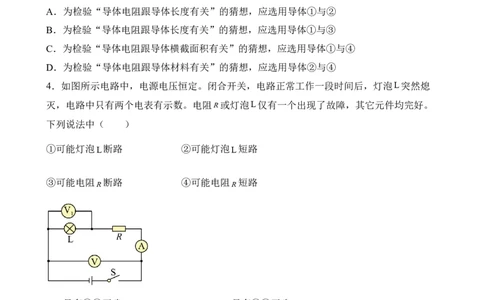

4．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄
灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。
下列说法中（ ）
①可能灯泡L断路 ②可能灯泡L短路
③可能电阻 断路 ④可能电阻 短路
R R
A．只有①②正确 B．只有③④正确
C．只有②④正确 D．只有①③正确
5．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是
（ ）A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”

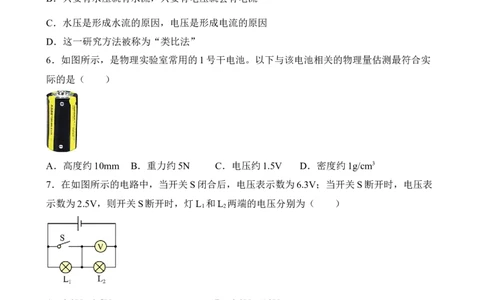

6．如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实
际的是（ ）
A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm3
7．在如图所示的电路中，当开关S闭合后，电压表示数为6.3V；当开关S断开时，电压表
示数为2.5V，则开关S断开时，灯L 和L 两端的电压分别为（ ）
1 2
A．3.8V、2.5V B．3.8V、6.3V
C．2.5V、3.8V D．6.3V、2.5V
8．当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．AB B．CD C．BD D．AD二、填空题
9．如图所示，小红将2个规格相同的小灯泡，按照甲、乙两种连接方式分别接入电源电压
均为U的电路中，通过调节滑动变阻器冬和使所有小灯泡正常发光。则通过两个滑动变阻器
的电流之比I ∶I =_________；R 和R 两端电压的大小关系是U _______U （选
1 2 1 2 1 2
填“>”“<”或“=”）。
10．如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联且正常发光，则图中甲
是______表，乙是_______表。
11．图甲所示量筒中液体的体积是__________；图乙所示电压表的示数是
__________．
L U 3.7V L L
12．如图甲所示的电路中， 1两端的电压为 1 ， 2两端的电压如图乙所示，则 2两端
U U
的电压 2 ________V，电源电压 _________V。13．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，当夹子左右移动时，小灯泡的
亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是导体的___________；
将夹子在铅笔芯上向左移动时，观察到小灯泡变___________（选填“亮”或“暗”）。
14．如图所示电路中，当开关S断开时，电压表的示数为3V；当开关S闭合时，电压表的
示数为2V，电流表的示数为0.1A，则R 两端的电压为____V，通过R 的电流为_____A。
2 1
15．在如图所示的电路中，电源电压保持不变，L 和L 为两只灯泡，当开关闭合后电流
1 2
表，电压表都正常偏转，L 和L 都正常发光，突然间L 熄灭，L 还能正常发光，同时会发
1 2 1 2
现电流表A 的示数________，电压表V的示数__________。（均选填“变大”“变
1
小”或“不变”）
16．如图所示的电路，电源电压保持不变，当滑动变阻器的滑片向右移动时，则电压表V示
数________，电流表A 示数________。（选填“变大”、“变小”或“不变”）
217．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按
钮，使正对车辆的红灯亮起，行人安全通过：按钮相当于电路中的______；红绿灯实际上是
发光二极管，它具有______。
18．材料、长度相同两电阻R 和R 如图连接，则两个电阻大小关系是R ____R ，接上电源
1 2 1 2
后通过R 和R 的电流大小关系是I ____I （选填“大于”“等于”或“小于”）。
1 2 1 2
三、作图题
19．请在如图所示电路的“〇”内填上合适的电表符号，使灯L 与L 能正常发光。
1 2
20．小明设计的电路图如图甲，小灯泡L 、L 的额定电压分别为2.5V、1.5V。根据电路
1 2
图，用笔画线表示导线，把图乙中的实物连接起来。四、实验题
21．如图甲所示是同学们在探究串联电路电压规律实验的电路图。
（1）为了使探究得出的结论具有普遍意义，L 、L 应该选择______（选填“相同”或“不
1 2
同”）规格的小灯泡；
（2）小渝一组根据图甲连接好电路，未闭合开关，电压表指针如图乙所示，小渝接下来的
操作是______。解决了上述问题后，闭合开关电压表示数如图乙所示，为了使实验结果更准
确，接下来他应该______；
（3）小渝一组为了测L 两端的电压，错误的将实物连接成丙图所示电路，请你在将要去掉
1
的导线上打“×”，然后用笔画线代替导线完成正确的电路连接；( )
（4）解决了上述问题后，小渝一组完成数据测量并记录在下表中；
U U U
AB BC AC
1.2 1.6 2.7
①请你指出表格设计和数据记录的两点不足之处：______，______；
②在交流环节，班内其他组的同学根据自己组收集的数据得出了“串联电路两端的电压等于
各部分电路两端电压的总和”的结论，而小渝一组的几位同学，对本组上表中记录数据发生了争论：
甲同学认为表格所记录数据U ≠U +U ，本组实验失败；
AC AB BC
乙同学认为在实验允许的误差范围内，本组所得数据能作为U =U +U 的证据；
AC AB BC
丙同学认为应该是测量U 时读数读错了，直接将其改为2.8即可。
AC
你认为______同学的说法更合理（选填“甲”“乙”或“丙”）。
22．【江苏省句容市二中片区合作共同体2018届九年级上学期第二次学情测试物理试题】
在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关．
实验室提供了4根电阻丝，规格、材料如下表
横截面积/
编号 材料 长度/m
mm2
镍铬合
A 0.5 0.5
金
镍铬合
B 1.0 0.5
金
镍铬合
C 0.5 1.0
金
锰铜合
D 1.0
金
（1）为了验证上述猜想，他们设计了如图所示的实验电路．在M、N之间分别接上不同的
导体，则通过观察______来比较导体电阻的大小，这里运用了______法．
（2）为了验证上述猜想①，应该选用编号为______的两根电阻丝分别接入电路进行实验．
（3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较
大，由此可知：当材料和长度相同时，导体横截面积越______，电阻越大．
（4）为了探究电阻大小与导体材料的关系，导体D的长度应为______m．23．小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体（A、
B、C、D代表导体，S代表导体的横截面积）。请你回答以下问题：
（1）在图甲中M、N之间接入不同导体时，可通过______来判断导体的电阻大小，这种研
究方法叫______法；
（2）为了探究导体的电阻与导体长度的关系，M、N之间应接入图乙中的______（选填导
体的代表字母）。之所以这样做，是为了控制______相同，这种研究方法叫______法，实验
可得到的结论是：______；
（3）若在M、N之间接入导体A、B可探究导体的电阻与______的关；
（4）若要探究导体的电阻与横截面积的关系，M、N之间应接入导体______（选填导体的
代表字母），得到的结论是：______；
（5）实验中，如果接入M、N之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电
阻大小，你的解决办法是：______；
（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中
的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：
温度升高，钨丝的电阻______。
五、计算题
24．如图所示，电阻R ＝12Ω．开关断开时，通过的电流为0.3A；开关闭合时，电流表示数
1
为0.5A，求：
（1）电源电压为多大？
（2）电阻R 的阻值为多大？
2
25．在如图所示的电路中，电源两端电压为 L ，开关闭合后电压表示数为 R 。求：定值L
电阻 1两端的电压。
26．如图所示，用电压表分别测量L 两端的电压U 、L 两端的电压U 以及L 、L 串联的总
1 1 2 2 1 2
电压U，闭合开关后两只电压表V 和V 的指针偏转角度相同，位置如图乙所示，请根据表
1 2
盘读数求：
（1）L 两端的电压U 是多大；
1 1
（2）L 两端的电压U 是多大；
2 2
（3）L 、L 串联的总电压U是多大？
1 2
