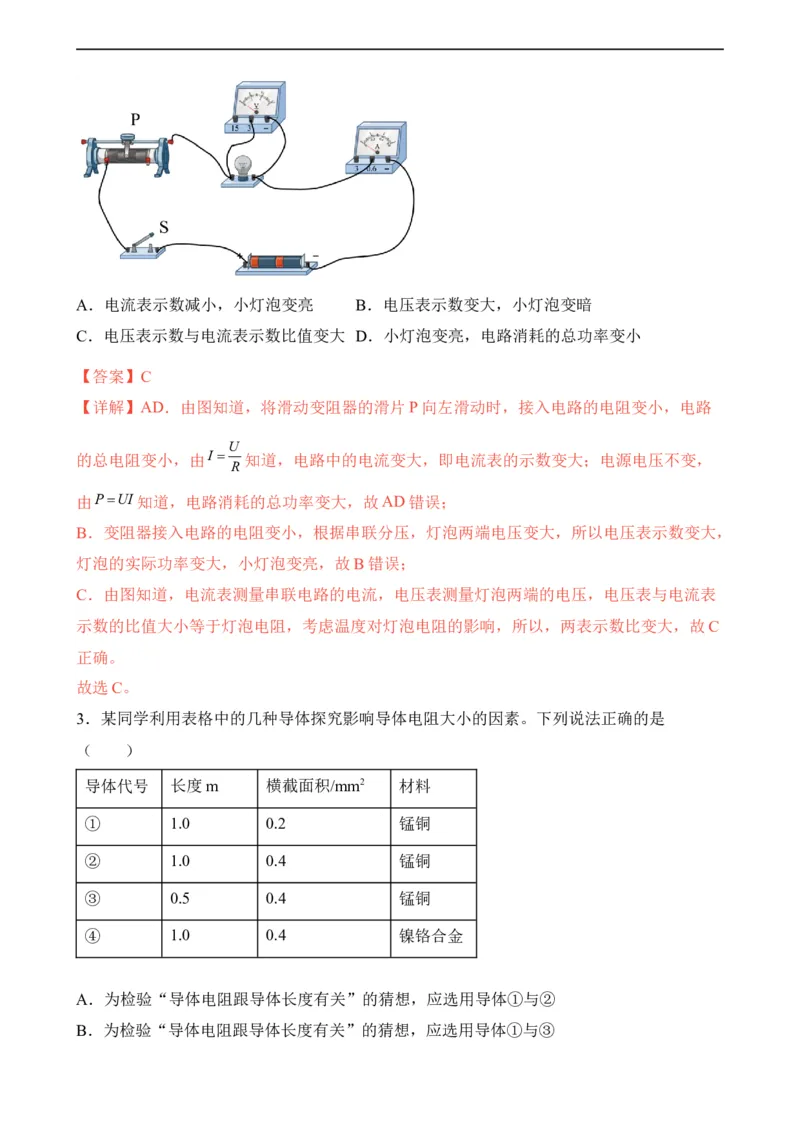

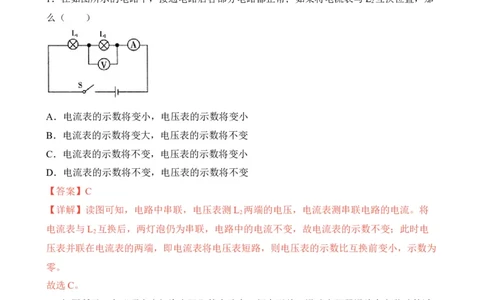

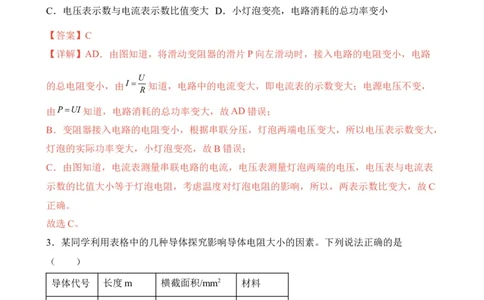

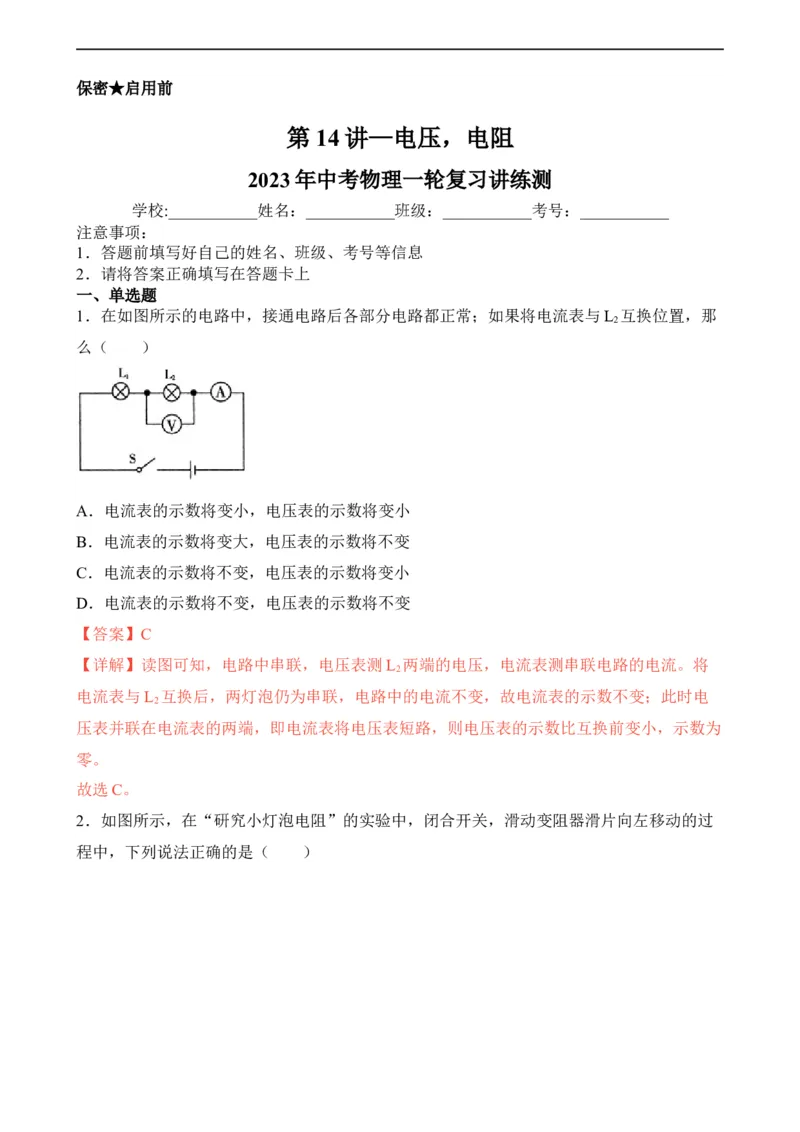

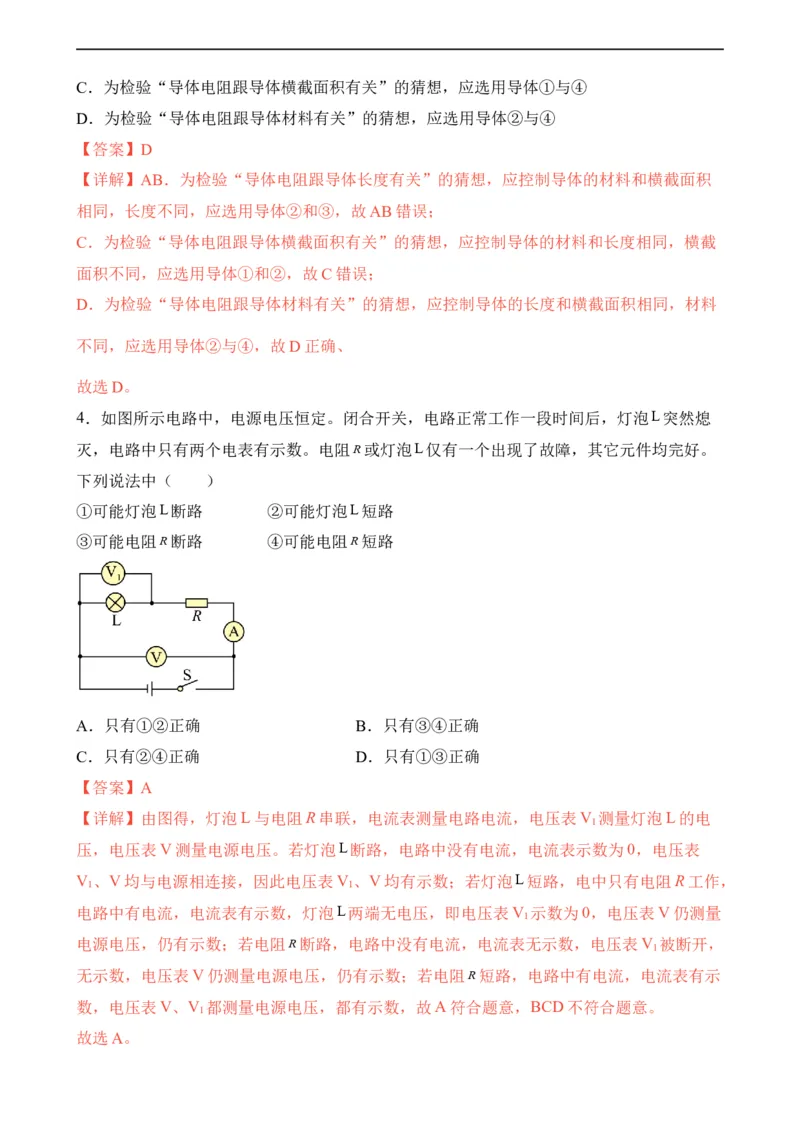

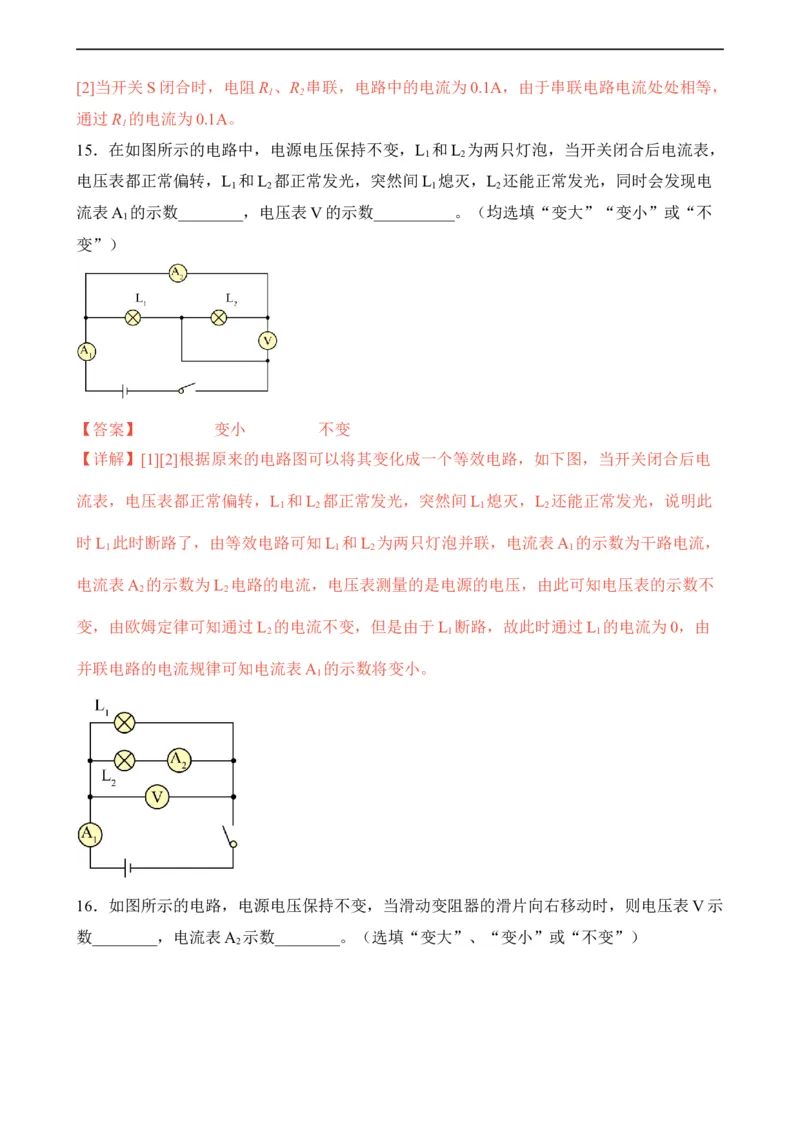

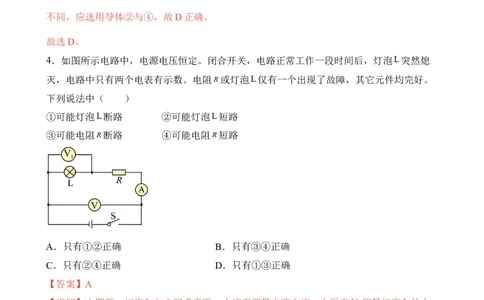

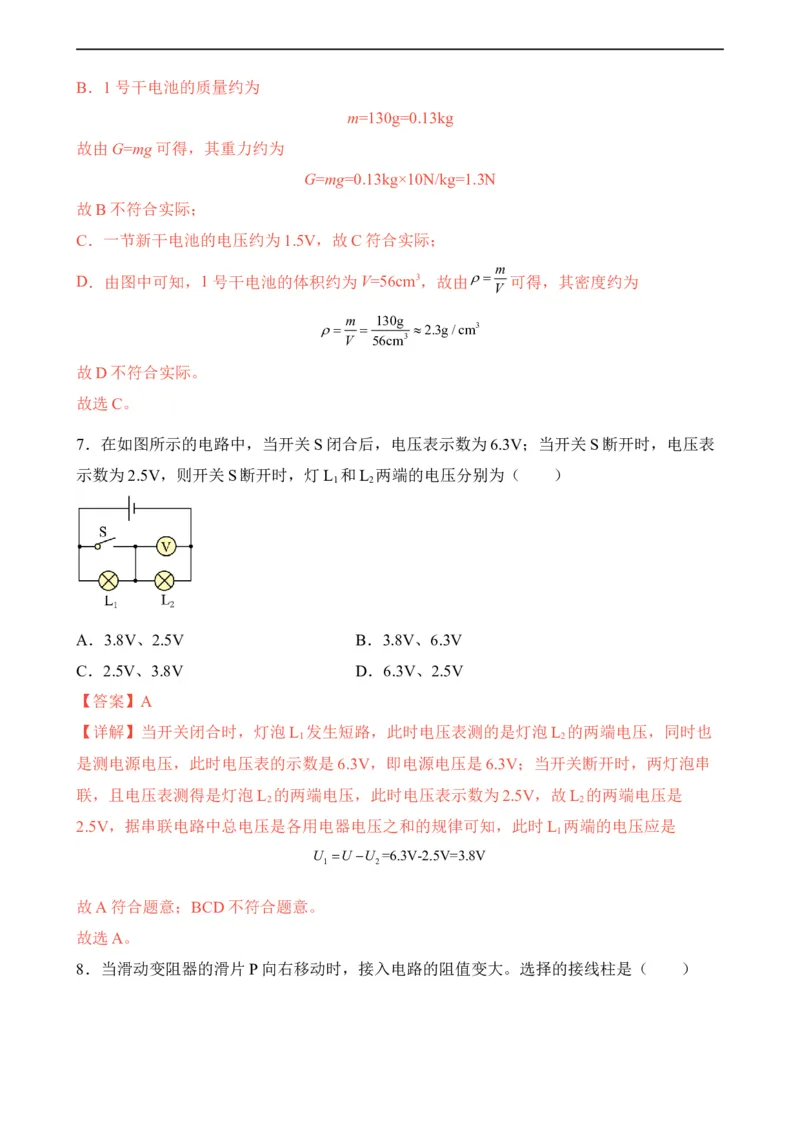

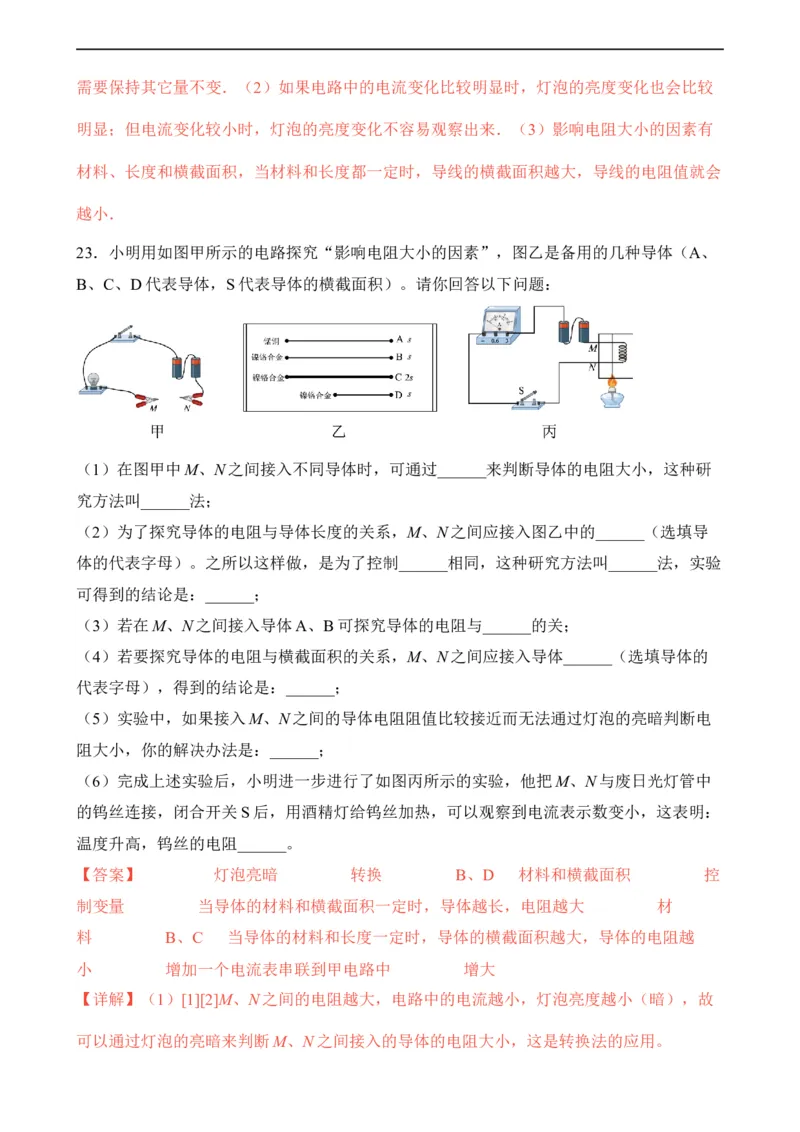

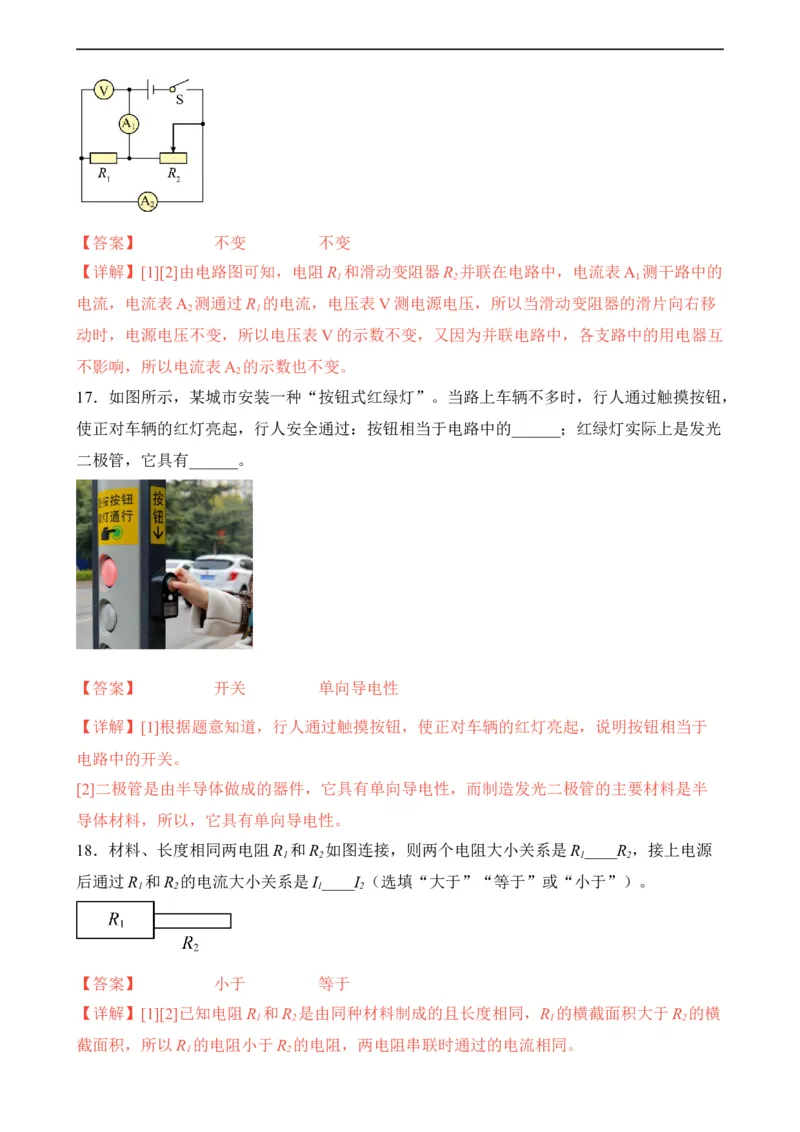

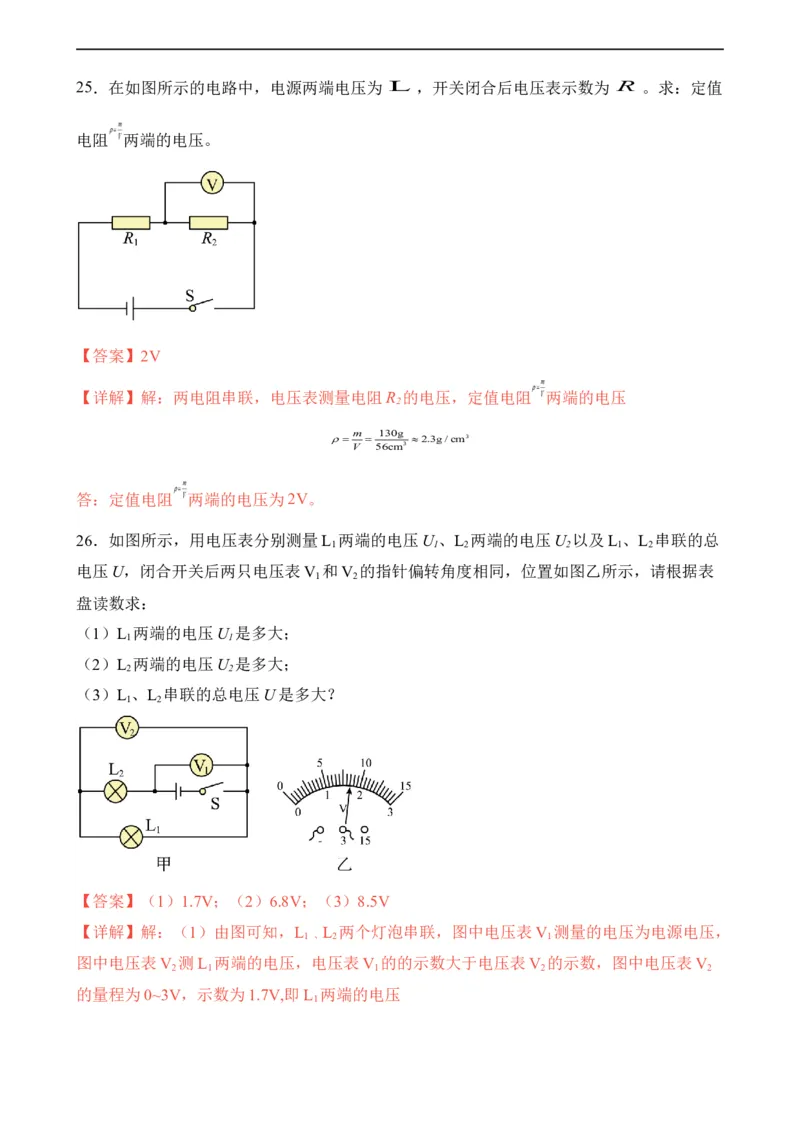

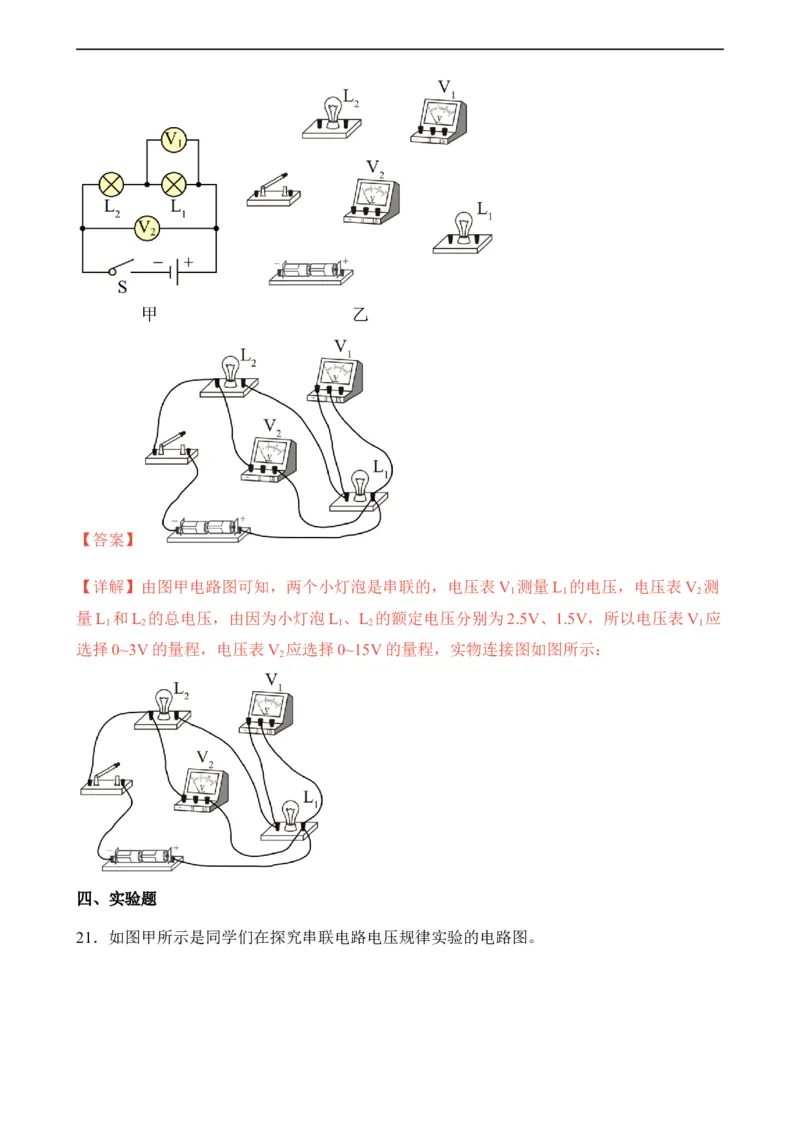

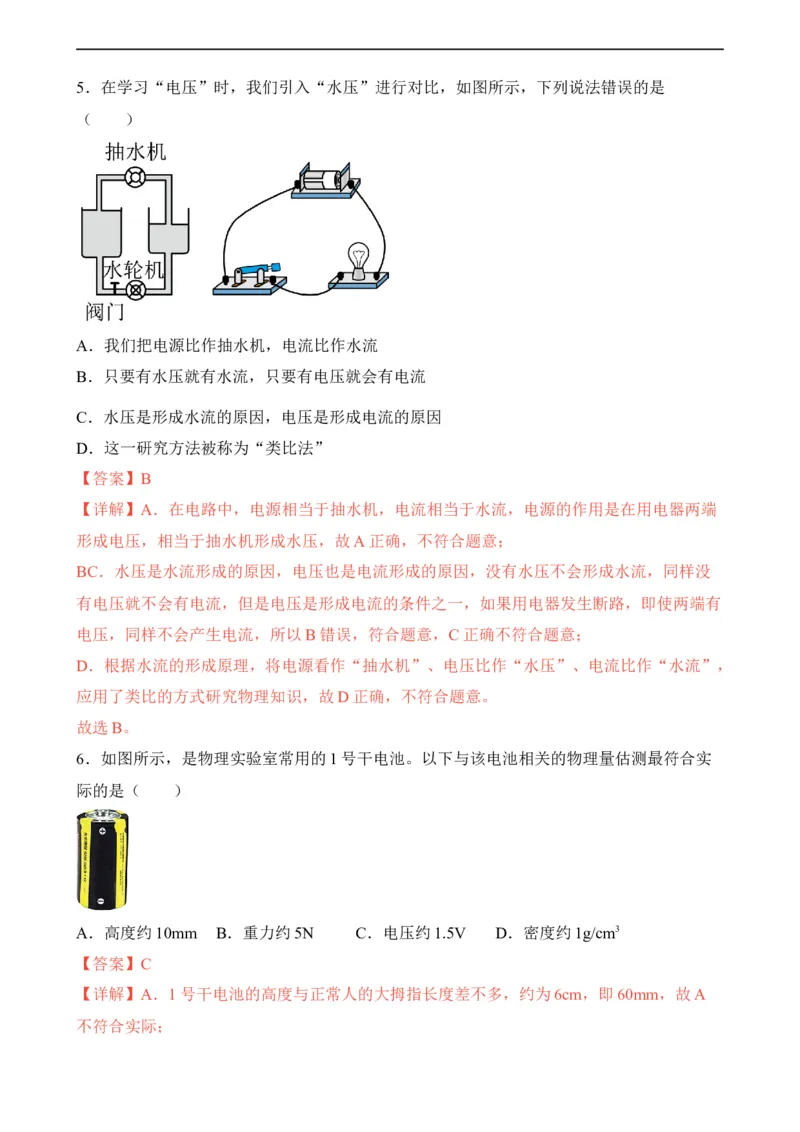

保密★启用前 第 14 讲—电压，电阻 2023 年中考物理一轮复习讲练测 学校:___________姓名：___________班级：___________考号：___________ 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 一、单选题 1．在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L 互换位置，那 2 么（ ） A．电流表的示数将变小，电压表的示数将变小 B．电流表的示数将变大，电压表的示数将不变 C．电流表的示数将不变，电压表的示数将变小 D．电流表的示数将不变，电压表的示数将不变 【答案】C 【详解】读图可知，电路中串联，电压表测L 两端的电压，电流表测串联电路的电流。将 2 电流表与L 互换后，两灯泡仍为串联，电路中的电流不变，故电流表的示数不变；此时电 2 压表并联在电流表的两端，即电流表将电压表短路，则电压表的示数比互换前变小，示数为 零。 故选C。 2．如图所示，在“研究小灯泡电阻”的实验中，闭合开关，滑动变阻器滑片向左移动的过 程中，下列说法正确的是（ ）A．电流表示数减小，小灯泡变亮 B．电压表示数变大，小灯泡变暗 C．电压表示数与电流表示数比值变大 D．小灯泡变亮，电路消耗的总功率变小 【答案】C 【详解】AD．由图知道，将滑动变阻器的滑片P向左滑动时，接入电路的电阻变小，电路 U 的总电阻变小，由I  知道，电路中的电流变大，即电流表的示数变大；电源电压不变， R 由PUI 知道，电路消耗的总功率变大，故AD错误； B．变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大， 灯泡的实际功率变大，小灯泡变亮，故B错误； C．由图知道，电流表测量串联电路的电流，电压表测量灯泡两端的电压，电压表与电流表 示数的比值大小等于灯泡电阻，考虑温度对灯泡电阻的影响，所以，两表示数比变大，故C 正确。 故选C。 3．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是 （ ） 导体代号 长度m 横截面积/mm2 材料 ① 1.0 0.2 锰铜 ② 1.0 0.4 锰铜 ③ 0.5 0.4 锰铜 ④ 1.0 0.4 镍铬合金 A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与② B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④ D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④ 【答案】D 【详解】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积 相同，长度不同，应选用导体②和③，故AB错误； C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截 面积不同，应选用导体①和②，故C错误； D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料 不同，应选用导体②与④，故D正确、 故选D。 4．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄 灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。 下列说法中（ ） ①可能灯泡L断路 ②可能灯泡L短路 ③可能电阻R断路 ④可能电阻R短路 A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确 【答案】A 【详解】由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V 测量灯泡L的电 1 压，电压表V测量电源电压。若灯泡L断路，电路中没有电流，电流表示数为0，电压表 V 、V均与电源相连接，因此电压表V 、V均有示数；若灯泡L短路，电中只有电阻R工作， 1 1 电路中有电流，电流表有示数，灯泡L两端无电压，即电压表V 示数为0，电压表V仍测量 1 电源电压，仍有示数；若电阻R断路，电路中没有电流，电流表无示数，电压表V 被断开， 1 无示数，电压表V仍测量电源电压，仍有示数；若电阻R短路，电路中有电流，电流表有示 数，电压表V、V 都测量电源电压，都有示数，故A符合题意，BCD不符合题意。 1 故选A。5．在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是 （ ） A．我们把电源比作抽水机，电流比作水流 B．只要有水压就有水流，只要有电压就会有电流 C．水压是形成水流的原因，电压是形成电流的原因 D．这一研究方法被称为“类比法” 【答案】B 【详解】A．在电路中，电源相当于抽水机，电流相当于水流，电源的作用是在用电器两端 形成电压，相当于抽水机形成水压，故A正确，不符合题意； BC．水压是水流形成的原因，电压也是电流形成的原因，没有水压不会形成水流，同样没 有电压就不会有电流，但是电压是形成电流的条件之一，如果用电器发生断路，即使两端有 电压，同样不会产生电流，所以B错误，符合题意，C正确不符合题意； D．根据水流的形成原理，将电源看作“抽水机”、电压比作“水压”、电流比作“水流”， 应用了类比的方式研究物理知识，故D正确，不符合题意。 故选B。 6．如图所示，是物理实验室常用的1号干电池。以下与该电池相关的物理量估测最符合实 际的是（ ） A．高度约10mm B．重力约5N C．电压约1.5V D．密度约1g/cm3 【答案】C 【详解】A．1号干电池的高度与正常人的大拇指长度差不多，约为6cm，即60mm，故A 不符合实际；B．1号干电池的质量约为 m=130g=0.13kg 故由G=mg可得，其重力约为 G=mg=0.13kg×10N/kg=1.3N 故B不符合实际； C．一节新干电池的电压约为1.5V，故C符合实际； m D．由图中可知，1号干电池的体积约为V=56cm3，故由 可得，其密度约为 V m 130g   2.3g/cm3 V 56cm3 故D不符合实际。 故选C。 7．在如图所示的电路中，当开关S闭合后，电压表示数为6.3V；当开关S断开时，电压表 示数为2.5V，则开关S断开时，灯L 和L 两端的电压分别为（ ） 1 2 A．3.8V、2.5V B．3.8V、6.3V C．2.5V、3.8V D．6.3V、2.5V 【答案】A 【详解】当开关闭合时，灯泡L 发生短路，此时电压表测的是灯泡L 的两端电压，同时也 1 2 是测电源电压，此时电压表的示数是6.3V，即电源电压是6.3V；当开关断开时，两灯泡串 联，且电压表测得是灯泡L 的两端电压，此时电压表示数为2.5V，故L 的两端电压是 2 2 2.5V，据串联电路中总电压是各用电器电压之和的规律可知，此时L 两端的电压应是 1 U U U =6.3V-2.5V=3.8V 1 2 故A符合题意；BCD不符合题意。 故选A。 8．当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）A．AB B．CD C．BD D．AD 【答案】D 【详解】AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑 片，不能改变滑动变阻器的阻值，故AB不符合题意； C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符 合题意； D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合 题意。 故选D。 二、填空题 9．如图所示，小红将2个规格相同的小灯泡，按照甲、乙两种连接方式分别接入电源电压 均为U的电路中，通过调节滑动变阻器冬和使所有小灯泡正常发光。则通过两个滑动变阻器 的电流之比I ∶I =_________；R 和R 两端电压的大小关系是U _______U （选填“>”“<”或 1 2 1 2 1 2 “=”）。 【答案】 2∶1 > 【详解】[1]由甲电路图可知两灯泡并联后再与R 串联，由乙电路图可知两灯泡串联后再与 1 R 串联，且规格相同的小灯泡正常发光时的电流I 相等，其两端的电压均为U ；因并联电 2 L L 路中干路电流等于各支路电流之和，串联电路中各处的电流相等，所以甲、乙两电路中的总 电流之比为 I ∶I =2I ∶I =2∶1 1 2 L L [2]甲图中，R 两端的电压为 1 U =U-U 1 L 乙图中，R 两端的电压为 2 U =U-2U 2 L故可得 U >U 1 2 10．如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联且正常发光，则图中甲 是______表，乙是_______表。 【答案】 电压 电流 【详解】[1][2]由图可知，若甲为电流表则L 将被短路，故甲只能为电压表；若乙为电压表， 2 则会使L 断路，所以只能为电流表。综上所述，两灯泡串联时，甲是电压表，乙是电流表。 2 11．图甲所示量筒中液体的体积是__________；图乙所示电压表的示数是__________． 【答案】 30 mL 2.3 V 【详解】图甲所示的量筒，分度值为1ml，读数为30ml； 图乙所示的电压表，使用小量程，分度值为0.1V，读数为2.3V． L U 3.7V L L 12．如图甲所示的电路中， 1两端的电压为 1 ， 2两端的电压如图乙所示，则 2两端 U  U  的电压 2 ________V，电源电压 _________V。【答案】 2.3 6.0 【详解】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L 两端的电 2 压为2.3V。 [2]由图甲电路可知，L 与L 串联，由串联电路的电压规律可得电源电压 1 2 U=U +U =3,7V+2.3V=6.0V 1 2 即电源电压为6.0V。 13．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，当夹子左右移动时，小灯泡的 亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是导体的___________； 将夹子在铅笔芯上向左移动时，观察到小灯泡变___________（选填“亮”或“暗”）。 【答案】 长度 亮 【详解】[1]如图，当夹子左右移动时，铅笔芯接入电路中的长度发生了改变，而导体的电 阻大小与长度有关，故这里导致铅笔芯接入电路的电阻发生变化的主要因素是导体的长度。 [2] 将夹子在铅笔芯上向左移动时，接入铅笔芯的长度变短了，即电阻变小了，对电流的阻 碍作用变小，则电路中的电流会变大，故灯泡会变亮。 14．如图所示电路中，当开关S断开时，电压表的示数为3V；当开关S闭合时，电压表的 示数为2V，电流表的示数为0.1A，则R 两端的电压为____V，通过R 的电流为_____A。 2 1 【答案】 1 0.1 【详解】[1]如图，当开关S断开时，电路为电压表V、R 、电流表串联，由于电压表电阻较 2 大，电压表的示数为电源电压，因此电源电压为U 3V；当开关S闭合时，电阻R 、R 串联， 1 2 U 2V 电压表测R 两端的电压， 1 ，电路中的电流为0.1A，则R 两端的电压为 1 2 U U U 3V2V1V 2 1[2]当开关S闭合时，电阻R 、R 串联，电路中的电流为0.1A，由于串联电路电流处处相等， 1 2 通过R 的电流为0.1A。 1 15．在如图所示的电路中，电源电压保持不变，L 和L 为两只灯泡，当开关闭合后电流表， 1 2 电压表都正常偏转，L 和L 都正常发光，突然间L 熄灭，L 还能正常发光，同时会发现电 1 2 1 2 流表A 的示数________，电压表V的示数__________。（均选填“变大”“变小”或“不 1 变”） 【答案】 变小 不变 【详解】[1][2]根据原来的电路图可以将其变化成一个等效电路，如下图，当开关闭合后电 流表，电压表都正常偏转，L 和L 都正常发光，突然间L 熄灭，L 还能正常发光，说明此 1 2 1 2 时L 此时断路了，由等效电路可知L 和L 为两只灯泡并联，电流表A 的示数为干路电流， 1 1 2 1 电流表A 的示数为L 电路的电流，电压表测量的是电源的电压，由此可知电压表的示数不 2 2 变，由欧姆定律可知通过L 的电流不变，但是由于L 断路，故此时通过L 的电流为0，由 2 1 1 并联电路的电流规律可知电流表A 的示数将变小。 1 16．如图所示的电路，电源电压保持不变，当滑动变阻器的滑片向右移动时，则电压表V示 数________，电流表A 示数________。（选填“变大”、“变小”或“不变”） 2【答案】 不变 不变 【详解】[1][2]由电路图可知，电阻R 和滑动变阻器R 并联在电路中，电流表A 测干路中的 1 2 1 电流，电流表A 测通过R 的电流，电压表V测电源电压，所以当滑动变阻器的滑片向右移 2 1 动时，电源电压不变，所以电压表V的示数不变，又因为并联电路中，各支路中的用电器互 不影响，所以电流表A 的示数也不变。 2 17．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮， 使正对车辆的红灯亮起，行人安全通过：按钮相当于电路中的______；红绿灯实际上是发光 二极管，它具有______。 【答案】 开关 单向导电性 【详解】[1]根据题意知道，行人通过触摸按钮，使正对车辆的红灯亮起，说明按钮相当于 电路中的开关。 [2]二极管是由半导体做成的器件，它具有单向导电性，而制造发光二极管的主要材料是半 导体材料，所以，它具有单向导电性。 18．材料、长度相同两电阻R 和R 如图连接，则两个电阻大小关系是R ____R ，接上电源 1 2 1 2 后通过R 和R 的电流大小关系是I ____I （选填“大于”“等于”或“小于”）。 1 2 1 2 【答案】 小于 等于 【详解】[1][2]已知电阻R 和R 是由同种材料制成的且长度相同，R 的横截面积大于R 的横 1 2 1 2 截面积，所以R 的电阻小于R 的电阻，两电阻串联时通过的电流相同。 1 2三、作图题 19．请在如图所示电路的“〇”内填上合适的电表符号，使灯L 与L 能正常发光。 1 2 【答案】 【详解】电压表的电阻较大，在电路中相当于开路。如果上边圆圈内是电压表，灯L 将被 2 短路，灯L 不亮，所以上边圆圈内只能是电流表；上边圆圈内是电流表，由于电流表的电 2 阻很小，在电路中相当于导线，若下边圆圈内也是电流表，将发生电源短路，两灯都不亮， 还将烧坏电源，所以下边圆圈内只能是电压表，如图所示： 20．小明设计的电路图如图甲，小灯泡L 、L 的额定电压分别为2.5V、1.5V。根据电路图， 1 2 用笔画线表示导线，把图乙中的实物连接起来。【答案】 【详解】由图甲电路图可知，两个小灯泡是串联的，电压表V 测量L 的电压，电压表V 测 1 1 2 量L 和L 的总电压，由因为小灯泡L 、L 的额定电压分别为2.5V、1.5V，所以电压表V 应 1 2 1 2 1 选择0~3V的量程，电压表V 应选择0~15V的量程，实物连接图如图所示： 2 四、实验题 21．如图甲所示是同学们在探究串联电路电压规律实验的电路图。（1）为了使探究得出的结论具有普遍意义，L 、L 应该选择______（选填“相同”或“不 1 2 同”）规格的小灯泡； （2）小渝一组根据图甲连接好电路，未闭合开关，电压表指针如图乙所示，小渝接下来的 操作是______。解决了上述问题后，闭合开关电压表示数如图乙所示，为了使实验结果更准 确，接下来他应该______； （3）小渝一组为了测L 两端的电压，错误的将实物连接成丙图所示电路，请你在将要去掉 1 的导线上打“×”，然后用笔画线代替导线完成正确的电路连接；( ) （4）解决了上述问题后，小渝一组完成数据测量并记录在下表中； U U U AB BC AC 1.2 1.6 2.7 ①请你指出表格设计和数据记录的两点不足之处：______，______； ②在交流环节，班内其他组的同学根据自己组收集的数据得出了“串联电路两端的电压等于 各部分电路两端电压的总和”的结论，而小渝一组的几位同学，对本组上表中记录数据发生 了争论： 甲同学认为表格所记录数据U ≠U +U ，本组实验失败； AC AB BC 乙同学认为在实验允许的误差范围内，本组所得数据能作为U =U +U 的证据； AC AB BC 丙同学认为应该是测量U 时读数读错了，直接将其改为2.8即可。 AC 你认为______同学的说法更合理（选填“甲”“乙”或“丙”）。 【答案】 不同 把电压表的指针调到零刻度线处 断开开关，将电压表换用较小量程重新做实验 实验 次数太少，结论具有偶然性 表格中没有注明电压的单位 乙 【详解】（1）[1]为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。 （2）[2]当开关未闭合时，由图乙电压表所示情况知道，电压表的指针不指在零刻线处，所 以，接下来的操作应是，把电压表的指针调到零刻度线处。 [3]由图乙电压表所示情况知道，电压表指针偏转角度太小，误差过大，所以接下来需要断 开开关，换用较小量程重新做实验。 （3）[4]测L 两端的电压时，电压表应与L 并联，且电流应从正接线柱进入电压表，由负接 1 1 线柱流出，故电路改正如下 （4）①[5][6]由实验数据知道，实验第一个不足之处是只测出了一组实验数据，实验次数太 少，得出的实验结论具有偶然性和片面性，为得出普遍结论，应改变灯泡的规格进行多次实 验或改变电源电压进行多次实验；第二个不足之处是表格中没有注明电压的单位，任何物理 量的记录都应该由数值和单位两部分组成，所以表格中应注明电压的单位。 [7]实验过程中误差是不可避免的，需要尊重事实，不能随意更改数据，所以，在误差范围 内，乙同学的说法更合理。 22．【江苏省句容市二中片区合作共同体2018届九年级上学期第二次学情测试物理试题】 在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想： ①导体的电阻与导体的长度有关； ②导体的电阻与导体的横截面积有关； ③导体的电阻与导体的材料有关． 实验室提供了4根电阻丝，规格、材料如下表横截面积/ 编号 材料 长度/m mm2 镍铬合 A 0.5 0.5 金 镍铬合 B 1.0 0.5 金 镍铬合 C 0.5 1.0 金 锰铜合 D 1.0 金 （1）为了验证上述猜想，他们设计了如图所示的实验电路．在M、N之间分别接上不同的 导体，则通过观察______来比较导体电阻的大小，这里运用了______法． （2）为了验证上述猜想①，应该选用编号为______的两根电阻丝分别接入电路进行实验． （3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较大， 由此可知：当材料和长度相同时，导体横截面积越______，电阻越大． （4）为了探究电阻大小与导体材料的关系，导体D的长度应为______m． 【答案】 电流表示数（灯亮暗） 转换法 AB 小 ０. ５ 【详解】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数（灯亮暗）来比 较导体电阻的大小，这里运用了转换法法．(2)要验证猜想①，导体的电阻与导体的长度有 关时，应控制材料和横截面积相同，长度不同，符合此要求的有A. B两根电阻丝；如果选 用编号为A. C两根电阻丝进行实验，A. C两根电阻丝的材料和长度相同，只有横截面积不 同，C接入电路时电流表示数较大，由此可知：当材料和长度相同时，导体横截面积越小， 电阻越大；（4）为了探究电阻大小与导体材料的关系，应控制长度和横截面积相同，材料 不同，故导体D的长度应为0.5m. 点睛：（1）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中 某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变．（2）如果电路中的电流变化比较明显时，灯泡的亮度变化也会比较 明显；但电流变化较小时，灯泡的亮度变化不容易观察出来．（3）影响电阻大小的因素有 材料、长度和横截面积，当材料和长度都一定时，导线的横截面积越大，导线的电阻值就会 越小． 23．小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体（A、 B、C、D代表导体，S代表导体的横截面积）。请你回答以下问题： （1）在图甲中M、N之间接入不同导体时，可通过______来判断导体的电阻大小，这种研 究方法叫______法； （2）为了探究导体的电阻与导体长度的关系，M、N之间应接入图乙中的______（选填导 体的代表字母）。之所以这样做，是为了控制______相同，这种研究方法叫______法，实验 可得到的结论是：______； （3）若在M、N之间接入导体A、B可探究导体的电阻与______的关； （4）若要探究导体的电阻与横截面积的关系，M、N之间应接入导体______（选填导体的 代表字母），得到的结论是：______； （5）实验中，如果接入M、N之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电 阻大小，你的解决办法是：______； （6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中 的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明： 温度升高，钨丝的电阻______。 【答案】 灯泡亮暗 转换 B、D 材料和横截面积 控 制变量 当导体的材料和横截面积一定时，导体越长，电阻越大 材 料 B、C 当导体的材料和长度一定时，导体的横截面积越大，导体的电阻越 小 增加一个电流表串联到甲电路中 增大 【详解】（1）[1][2]M、N之间的电阻越大，电路中的电流越小，灯泡亮度越小（暗），故 可以通过灯泡的亮暗来判断M、N之间接入的导体的电阻大小，这是转换法的应用。（2）[3][4][5]探究导体的电阻与导体长度的关系，应该控制材料、横截面积相同，长度不同， 故应该选择B、D来探究导体长度对电阻的影响，这种探究方法是控制变量法。 [6] 结论应为：当导体的材料和横截面积一定时，导体越长，电阻越大。 （3）[7]A、B的长度、横截面积相同，材料不同，故可以探究导体的材料对电阻的影响。 （4）[8]探究导体的电阻与横截面积的关系，应该控制长度、材料相同，横截面积不同，故 可以探究导体的横截面积对电阻的影响。 [9]结论应为：当导体的材料和长度一定时，导体的横截面积越大，导体的电阻越小。 （5）[10]当M、N之间接入的导体电阻比较接近，人眼无法分辨灯泡的亮暗，可以增加一个 电流表串联接入到电路中，通过电流表读数大小来判断。 （6）[11]电流变小说明钨丝的电阻随温度的升高而增大。 五、计算题 24．如图所示，电阻R ＝12Ω．开关断开时，通过的电流为0.3A；开关闭合时，电流表示数 1 为0.5A，求： （1）电源电压为多大？ （2）电阻R 的阻值为多大？ 2 【答案】（1）6V；（2）8Ω U 【详解】解：（1）当开关闭合时，电路为R 的简单电路，电流表测电路中的电流，由I  1 R 可得，电源电压 U=IR =0.5A×12Ω=6V 1 （2）当开关断开时，两电阻串联，电路中的总电阻 P  UI 所以，电阻R 的阻值： 2 R ＝R﹣R ＝20Ω﹣12Ω＝8Ω 2 1 答：（1）电源电压为6V； （2）电阻R 的阻值为6Ω。 225．在如图所示的电路中，电源两端电压为 L ，开关闭合后电压表示数为 R 。求：定值 m  电阻 V两端的电压。 【答案】2V m  【详解】解：两电阻串联，电压表测量电阻R 的电压，定值电阻 V两端的电压 2 m 130g   2.3g/cm3 V 56cm3 m  答：定值电阻 V两端的电压为2V。 26．如图所示，用电压表分别测量L 两端的电压U 、L 两端的电压U 以及L 、L 串联的总 1 1 2 2 1 2 电压U，闭合开关后两只电压表V 和V 的指针偏转角度相同，位置如图乙所示，请根据表 1 2 盘读数求： （1）L 两端的电压U 是多大； 1 1 （2）L 两端的电压U 是多大； 2 2 （3）L 、L 串联的总电压U是多大？ 1 2 【答案】（1）1.7V；（2）6.8V；（3）8.5V 【详解】解：（1）由图可知，L L 两个灯泡串联，图中电压表V 测量的电压为电源电压， 1 、 2 1 图中电压表V 测L 两端的电压，电压表V 的的示数大于电压表V 的示数，图中电压表V 2 1 1 2 2 的量程为0~3V，示数为1.7V,即L 两端的电压 1m 130g   2.3g/cm3 V 56cm3 （2）图中电压表V 的量程为0~15V，示数为8.5V即L 、L 串联的总电压U=8.5V，L 两端 1 1 2 2 的电压 U U U =6.3V-2.5V=3.8V 1 2 （3）电压表V 测量的电压为电源电压，示数为8.5V，故L 、L 串联的总电压U是8.5V。 1 1 2 答：（1）L 两端的电压U 是1.7V； 1 1 （2）L 两端的电压U 是6.8V； 2 2 （3）L 、L 串联的总电压U是8.5V。 1 2
