第 13 讲—电流和电路
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题

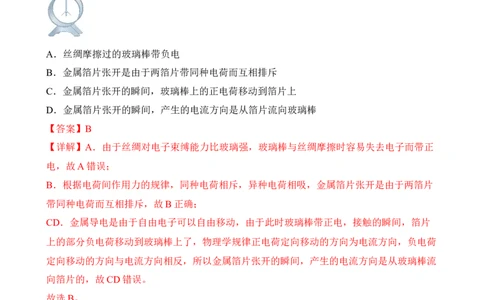

1．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到
张开，如图所示，下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔片张开是由于两箔片带同种电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
【答案】B
【详解】A．由于丝绸对电子束缚能力比玻璃强，玻璃棒与丝绸摩擦时容易失去电子而带正
电，故A错误；
B．根据电荷间作用力的规律，同种电荷相斥，异种电荷相吸，金属箔片张开是由于两箔片
带同种电荷而互相排斥，故B正确；
CD．金属导电是由于自由电子可以自由移动，由于此时玻璃棒带正电，接触的瞬间，箔片
上的部分负电荷移动到玻璃棒上了，物理学规律正电荷定向移动的方向为电流方向，负电荷
定向移动的方向与电流方向相反，所以金属箔片张开的瞬间，产生的电流方向是从玻璃棒流
向箔片的，故CD错误。
故选B。

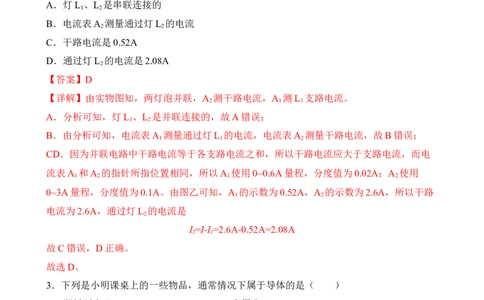

2．如图甲所示的电路中，闭合开关S，两灯均发光，电流表A 、A 的指针偏转均如图乙所
1 2
示。下列说法正确的是（ ）A．灯L 、L 是串联连接的
1 2
B．电流表A 测量通过灯L 的电流
2 2
C．干路电流是0.52A
D．通过灯L 的电流是2.08A
2
【答案】D
【详解】由实物图知，两灯泡并联，A 测干路电流，A 测L 支路电流。
2 1 1
A．分析可知，灯L 、L 是并联连接的，故A错误；
1 2
B．由分析可知，电流表A 测量通过灯L 的电流，电流表A 测量干路电流，故B错误；
1 1 2
CD．因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流，而电
流表A 和A 的指针所指位置相同，所以A 使用0~0.6A量程，分度值为0.02A；A 使用
1 2 1 2
0~3A量程，分度值为0.1A。由图乙可知，A 的示数为0.52A，A 的示数为2.6A，所以干路
1 2
电流为2.6A，通过灯L 的电流是
2
I =I-I =2.6A-0.52A=2.08A
2 1
故C错误，D正确。
故选D。
3．下列是小明课桌上的一些物品，通常情况下属于导体的是（ ）
A．塑料刻度尺 B．金属小刀
C．玻璃镜片 D．橡皮擦
【答案】B
【详解】ACD．通常情况下，塑料刻度尺、玻璃镜片、橡皮擦不容易导电，属于绝缘体，故
ACD不符合题意；
B．通常情况下，金属小刀容易导电，属于导体，故B符合题意。
故选B。

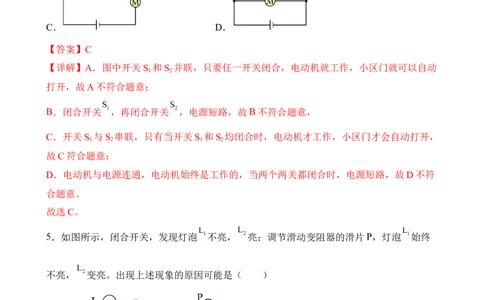

4．在疫情防控期间，为减轻小区值班人员的压力，小金设计了一个自动控制电路，当进入小区的人员扫描疫情防控码且是绿色时开关 闭合，再刷本小区的门禁卡时开关 闭合，两
开关均闭合后，小区门自动打开。图中的电路图符合上述要求的是（ ）
A． B．
C． D．
【答案】C
【详解】A．图中开关S 和S 并联，只要任一开关闭合，电动机就工作，小区门就可以自动
1 2
打开，故A不符合题意；
B．闭合开关 ，再闭合开关 ，电源短路，故B不符合题意，
C．开关S 与S 串联，只有当开关S 和S 均闭合时，电动机才工作，小区门才会自动打开，
1 2 1 2
故C符合题意；
D．电动机与电源连通，电动机始终是工作的，当两个两关都闭合时，电源短路，故D不符
合题意。
故选C。
5．如图所示，闭合开关，发现灯泡 不亮， 亮；调节滑动变阻器的滑片P，灯泡 始终
不亮， 变亮。出现上述现象的原因可能是（ ）
A．灯泡 短路 B．灯泡 断路 C．滑动变阻器短路 D．滑动变阻器断路【答案】A
【详解】A.若灯泡L 短路，则L 不亮，调节滑动变阻器，L 亮度会发生变化，故A符合题
1 1 2
意；
B.该电路是串联电路，若灯泡L 断路，则整个电路断路，灯全都不亮，故B不符合题意；
1
C.若滑动变阻器短路，则移动滑动变阻器不会引起灯亮度的变化，故C不符合题意；
D.若滑动变阻器断路，则整个电路断路，灯全都不亮，故D不符合题意。
故选A。
6．如图所示的电路中，R ＝6Ω，R ＝12Ω，闭合开关S后，电流表A 与A 读数之比为（
1 2 1 2
）
A．1∶3 B．1∶2 C．2∶3 D．3∶2
【答案】A
【详解】如图可知
A为分流点、B为合流点，R 、R 并联，电流表A 测量通过R 的电流，电流表A 测量干路
1 2 1 2 2
电流，由于R 、R 并联，则有
1 2
U ＝U ＝U
1 2
又 ，则
因为I＝I +I ，所以I ∶I＝1∶3，即：电流表A 与A 读数之比为1∶3。
1 2 2 1 2
故选A。
7．感恩是中华民族的美德。小帆同学为感恩家人网购了一款空气炸锅，使用空气炸锅（如
图所示）时，小帆发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ ）
A． B．
C． D．
【答案】C
【详解】A．同时闭合定时开关和温控开关，电动机被短路，只有发热管发热而不吹风，故
A不符合题意；
B．只闭合温控开关，发热管发热但电动机不工作，只有发热管发热而不吹风，故B不符合
题意；
C．闭合定时开关，电动机工作，吹冷风；再闭合温控开关，发热管发热，吹热风，不会只
发热不吹风，故C符合题意；
D．只闭合温控开关，发热管发热但电动机不工作，只有发热管发热而不吹风，故D不符合
题意。
故选C。
二、多选题
8．甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下
列有关两球带电情况说法正确的是（ ）
A．两球都带正电 B．两球都带负电
C．若甲带正电，乙可能带负电 D．若甲带负电，乙可能不带电
【答案】CD【详解】AB．由题图可知，甲、乙两个轻质小球靠近时相互吸引，由于同种电荷相互排斥，
因此两球带同种电荷时，小球因为相互排斥而张开，而不是吸引。故AB错误；
CD．甲、乙两个轻质小球靠近时相互吸引，因为带电体能吸引轻小物体，且同种电荷相互
排斥，异种电荷相互吸引，所以若甲带正电，则乙带负电或不带电；若甲带负电，则乙带正
电或不带电，故CD正确。
故选CD。
9．下列说法中正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．电路两端有电压，电路中一定有电流
C．导体容易导电是由于导体内有大量的自由电荷
D．金属导体中的电流方向与自由电子定向移动的方向相反
【答案】CD
【详解】A．正负电荷定向移动都可以形成电流，故A错误；
B．电路两端有电压，电路中才有可能有电流，若电路中存在断路，电路中没有电流，故B
错误；
C．导体容易导电是由于导体内有大量的可以移动的自由电荷，故C正确；
D．金属导体中主要是自由电子在移动，而电流方向与自由电子定向移动的方向相反，故D
正确。
故选CD。
10．如图为电学中的几个实验，下列说法正确的是（ ）
A．将气球在头发上摩擦后，小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒一定带负电
C．a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从
b向a定向移动
D．用丝绸摩擦过的玻璃捧靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
【答案】BC
【详解】A．气球在头发上摩擦后小女孩的头发会飘起来，是因为气球和头发带异种电荷，相互吸引，故A错误；
B．毛皮摩擦的橡胶棒带负电，靠近另一根橡胶棒，它们相互排斥说明两根橡胶棒带同种电
荷，另一根橡胶棒一定带负电，故B正确；
C．接触带电的过程是电子的转移，所以a带正电，b不带电，用带绝缘柄的金属棒接触两
验电器金属球时，金属棒中自由电子从b向a定向移动，故C正确；
D．用丝绸摩擦过的玻璃捧带正电，靠近吸管一端，发现吸管向玻璃棒靠近，带电体有吸引
轻小物体的性质，说明吸管可能带负电，也可能不带电，故D错误。
故选BC。
三、填空题
11．电流表在使用时，要禁止与电源___________联；某次测量时，小明选择的是“0~0.6A”
的量程，却按“0~3A”量程读数，读出的示数为1.3A，则实际电流为___________mA。
【答案】 并 260
【详解】[1]电流表的内阻非常小，如果与电源并联，通过电流表的电流会非常大，将烧坏
电流表，所以电流表在使用时，要禁止与电源并联。
[2]次测量时，选择的是“0~0.6A”的量程，却按“0~3A”量程读数，指针是指在同一位置的，
当指针指在同一位置时，大量程读数是小量程读数的5倍，所以则实际电流为
12．如图所示是一种衣服吸毛刷，只要在衣服上滚动几下，就可以吸走衣服上的灰尘，这里
用到的主要物理原理是摩擦起电和带电体能吸引________的性质。毛刷的刷毛选用________
（选填“导体”或“绝缘体”）制成。
【答案】 轻小物体 绝缘体
【详解】[1]吸毛刷，只要在衣服上滚动几下，就可以吸走衣服上的灰尘，是因为毛刷与衣
服相摩擦，电子发生转移，毛刷带电，带电体能吸引不带电的轻小物体，所以衣服上的灰尘
被毛刷吸引。
[2]毛刷应选择绝缘体，与人接触时，电荷不会发生转移。
13．如图所示是闪电电流通过避雷针的示意图，云层带正电。该电流的方向是由__________
流向__________。（选填“云层”或“大地”）【答案】 云层 大地
【详解】[1][2]物理学中规定：把正电荷定向移动的方向规定为电流的方向，已知云层带正
电荷，避雷针的尖端不断地向空中释放电子，电子运动的方向与电流的方向相反，因此电流
的方向是从云层流向大地。
14．道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是______联的；
如图的电路，开关S 、S 和S 原来都是断开的，要使灯L 、L 组成并联电路，应闭合的开
1 2 3 1 2
关是______。
【答案】 并 S 、S
1 2
【详解】[1]道路两旁的路灯，一只损坏其余的仍能正常工作，所以它们是并联的，这样便
于维护。
[2]当闭合S 、S 时，电流有两条路径，两灯泡并联，S 控制L ，S 控制L 。
1 2 1 2 2 1
15．如图所示，运汽油的油罐车的油罐用优质钢板制成，尾部常拖一条铁链，链子一端与油
罐相连，另一端拖在地上，它的作用是将产生的_______（填“静电”或“热量”）转移到
大地。
【答案】静电
【详解】当油罐车开动的时候，汽油与油罐不断摩擦，会使汽油和油罐带上等量异种电荷，油罐带电容易产生火花放电，引燃汽油，使汽油燃烧，甚至爆炸。尾部常拖一条铁链，链子
一端与油罐相连，另一端拖在地上，它的作用是将产生的静电转移到大地。
16．在宾馆的客房常常需要插卡用电，如图所示。插入房卡电路接通，拔出房卡电路断开，
则房卡的作用相当于电路中的__________接在干路上，房间里的电灯、电视等用电器是
__________ （选填“串联”或“并联”）。
【答案】 开关 并联
【详解】[1]房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不
工作，所以房卡相当干路上的开关。
[2]电灯、电视等用电器之间工作情况互不影响，所以它们之间是并联的。
17．电流表示电流的______，其符号为____。电流的国际单位为______，比它小的单位有
_____和______，符号分别是_____和_____。
【答案】 强弱 I A 毫安 微安 mA μA
【详解】[1][2][3][4][5][6][7]电流表示电流的强弱，其符号为I，电流的国际单位是安培，符
号是A，比它小的单位有毫安（mA）、微安（μA）。
18．如图所示为电流表的刻度盘，当使用“0”、“0.6A”这两个接线柱时，表盘上每个大格
表示___________，每个小格表示___________，指针示数为___________；当使用
“0”、“3A”这两个接线柱时，表盘上每个大格表示___________，每个小格表示
___________，指针示数为___________。
【答案】 0.2A 0.02A 0.48A 1A 0.1A 2.4A
【详解】[1][2][3]当使用“0”、“0.6A”这两个接线柱时，此时，量程“0~0.6A”，表盘上每
个大格表示0.2A；一大格被分成10小格，每个小格表示0.02A；指针示数为0.48A。
[4][5][6]当使用“0”、“3A”这两个接线柱时，此时，量程“0~3A”，表盘上每个大格表示1A；一大格被分成10小格，每个小格表示0.1A；指针示数为2.4A。
19．无线蓝牙耳机的收纳盒相当于一个充电宝，当耳机没电时可以将其放入收纳盒中，收纳
盒可以对耳机进行充电，此时收纳盒相当于电路中的_____将_____能转化为_____能；收纳
盒的电量消耗完毕后也可以在家庭电路中利用充电器进行充电，相当于电路中的_____。
【答案】 电源 化学 电 用电器
【详解】[1][2][3]电源是提供电能的，使用收纳盒对耳机进行充电时，收纳盒相当于电路中
的电源，而耳机相当于用电器，收纳盒为耳机提供电能，因此发生的能量转化是化学能转化
为电能。
[4]收纳盒在家庭电路中利用充电器进行充电，收纳盒消耗电能，因此相当于电路的用电器。
20．1897年，英国科学家汤姆生发现原子中存在带负电的电子。由于原子是不带电的，因
此他推测原子中一定存在其他带___________的物质，且与电子所带电荷量相同。卢瑟福基
于α粒子散射实验，设想：___________就像太阳，而___________就像绕太阳运行的行星一
样高速旋转，这个原子模型被成为___________模型。电子云模型认为，原子中的电子运动
时___________（选填“像”或“不像”）行星绕太阳运转时具有固定的轨道。
【答案】 正电 原子核 电子 行星 不像
【详解】[1]由于原子对外不显电性，而原子内部存在着带负电的电子，因此原子内部一定
存在着正电荷，且正电荷所带的电量与负电荷的电量相等。
[2][3][4]根据物理学史可知，卢瑟福的原子行星结构模型是：原子核就像太阳，而电子就像
绕太阳运行的行星一样绕着原子核高速旋转。
[5]以后的实验进一步表明，原子中的电子不像行星环绕太阳运转时那样有固定的轨道，而
是形成“电子云”。
四、实验题
21．阅读如图所示四个实验的相关说明后，请按要求完成填空。
A．用带电体接触验电器的金属球B．加热使水沸腾水蒸气冲起软木塞
C．拨动电阻箱旋钮到图中刻度
D．绳子摩擦使铜管内乙醚沸腾，蒸汽冲起软木塞
（1）图A的实验中，用带电体接触验电器的金属球后，金属箔会张开一定角度，是由于
______；
（2）图B的实验中，燃料燃烧放出______（“温度”或“热量”）；水沸腾后，水蒸气推
动软木塞使其迅速冲出管口，水蒸气的内能会______（“增加”或“减少”），在软木塞被
推出的同时，管口出现了白雾；
（3）图C中，电阻箱读数为______；
（4）图D中的实验现象，说明通过______的方式可以改变物体的内能，另一种改变物体内
能的方式是______。
【答案】 同种电荷相互排斥 热量 减少 5555Ω 做
功 热传递
【详解】（1）[1]图A中用带电体接触验电器后，验电器的金属箔张开一定角度，是因为箔
片带上了同种电荷，同种电荷相互排斥；
（2）[2][3]图B中燃料燃烧放出热量，是通过热传递的方式把试管里的水加热至沸腾，水蒸
气对软木塞做功，在软木塞被推出的过程中，水蒸气的内能会减少，温度降低，液化形成小水滴。
（3）[4]由C图可知：×1000的位置对应的数是5，×100的位置对应的数是5，×10的位置对
应的数是5，×1的位置对应的数是5，电阻箱的读数为5555Ω。
（4）[5][6]图D中用绳子摩擦铜管对铜管做功，铜管内能增加，使乙醚沸腾，乙醚蒸气对外
做功冲起软木塞，这是用做功的方式改变物体的内能，另一种改变物体内能的方式是热传递。
22．小余和小乐探究并联电路中电流的规律，他们设计的电路如图甲所示：
（1）在连接电路的过程中，开关应该______；
（2）在实验中，小余试触开关时，电流表的指针偏转情况如图乙所示，可能原因是______；
（3）在实验过程中，他们连接了如图丙所示的电路，闭合开关后，观察到L ______（填
2
“发光”或“不发光”）；
（4）请在图丙所示电路中只改动一根导线，要求满足L 、L 并联，电流表A 测干路电流，
1 2 1
A 测通过灯L 的电流，开关控制所有用电器；______
2 2
（5）他们连好电路后把电流表分别接入电路中的A、B、C处，测得三处的电流，如表所示：
他们下一步应该做的是：______；
实 A处 B处 C处
验 的电 的电 的电
次 流 流 流
数 I /A I /A I /A
A B C
1 0.10 0.12 0.22
A．整理器材，结束实验；
B．改变电流表的量程或换电流表再测几次；
C．换用不同规格的小灯泡，再测几组电流值；
通过对数据的分析，可以得出并联电路中电流的规律是：______。
【答案】 断开 电流表正、负接线柱接反了 不发光C 并联电路中干路电流等于各支路电流之和
【详解】（1）[1]为保护电路，连接电路时开关要断开。
（2）[2]试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，说明电流表的正负接
线柱接反了。
（3）[3]图丙中接错的地方有：电流表A 正负接线柱接反了，且A 、L 被短路，故灯L 不
2 2 2 2
发光。
（4）[4]只允许改其中一条导线，因此将A 、L 之间的连线改接到灯L 右接线柱或开关的右
1 2 1
接线柱即可；如图所示：
（5）[5]测量完一次电流值后应该换用不同规格的小灯泡，再测出几组电流值，得出普遍规
律，故ABD不符合题意，C符合题意。
故选C。
[6]由实验数据
0.10A+0.12A＝0.22A
可知，并联电路中干路电流等于各支路电流之和。
23．为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。（1）在连接电路时，开关应处于___________状态，此时电流表的指针如图乙所示，根据你
的分析，你认为原因是___________；
（2）小薇先将电流表接在 所在的支路上，闭合开关后，观察到灯 发光，但 不发光，
电流表的示数为零，电路可能存在的故障是___________；
（3）排除故障后，她测出了通过 的电流为 ，她又测出了 支路和干路上的电流分
别为 和 ，两次电流表指针均如图丙所示，则 ___________A，I=___________；
（4）她接下来的操作应该是___________，这样操作的好处是___________；
（5）根据测量结果，你认为并联电路中干路电流和各支路电流的关系是：___________（写
出关系式即可）。
【答案】 断开 电流表没有调零 L 或电流表开路
1
换用不同规格的灯泡多次测量 得出普遍规律 I=I +I
1 2
【详解】（1）[1][2]为保护电路，在连接电路时，开关应处于断开状态，此时电流表的指针
如图乙所示，即电流表指针没有正对零刻线，原因是电流表没有调零。
（2）[3]两灯并联，L 发光，但灯L 不发光，电流表的示数为零，说明L 支路不可能短路
2 1 1
（若L 短路，则灯L 也不发光），只能是断路，即电路可能存在的故障是L 或电流表开路。
1 2 1
（3）[4][5]排除故障后，她测出了L 支路和干路上的电流分别为I 和I，两次电流表示数均
2 2
如图丙所示，因并联电路干路电流等于各支路电流之和，测灯L 的电流时，电流表选用小
2
量程，分度值为0.02A，电流为
I =0.4A
2
测干路电流时电流表选用大量程，分度值为0.1A，电流为
I=2A
（4）[6][7]根据一组数据得出的结论有偶然性，她接下来的操作应该是换用不同规格的灯泡
多次测量；这样操作的好处是得出普遍性的规律。
（5）[8]根据测量结果可知，并联电路中干路电流等于各支路电流之和，故并联电路中干路
电流和各支路电流的关系是
I=I +I
1 2
24．如图甲是“探究并联电路中电流的关系”的实验电路。（1）小闽刚正确连接完电路，两个灯泡就立即发光，其原因是连接电路时______；
（2）小闽换用不同的电源，多次实验测得通过L 、L 的电流都相等，于是得出“并联电路
1 2
中各支路的电流一定相等”，小闽的设计存在不足，请写出改进的方法：______；
（3）改进实验方案后，将电流表正确接入C点和A点，发现电流表指针均指在图乙位置，
则通过灯L 的电流为______A；
1
（4）在某次测量中，若灯L 发生断路，则C点电流将______（选填“增大”、“减小”或
1
“不变”）。
【答案】 开关没有断开 换用不同的小灯泡继续实验 1.2 不
变
【详解】（1）[1]小闽刚正确连接完所有的导线，两个灯泡立即发光，说明连接电路时开关
没有断开。
（2）[2]小闵得出“并联电路中各支路的电流一定相等”结论的原因是使用了相同的小灯泡，
应该换用不同的小灯泡继续实验。
（3）[3]由图可知，电流表接在A点时，电流表测干路电流，接C点时电流表测L 支路电流，
2
根据并联电路电流的规律，接A处时，电流表选用0~3A，分度值为0.1A，电流为1.5A；接
C时选用0~0.6时，分度值为0.02A，电流为0.3A，由并联电路电流的规律，则通过灯L 的
1
电流
1.5A-0.3A=1.2A
（4）[4]由于并联电路中，各支路互不影响，所以在某次测量中，若灯L 发生开路，对L 支
1 2
路没有影响，则C点电流将不变。
25．在做并联电路的实验中，某同学接成如图所示的电路。
①若闭合开关，将会出现什么现象？
答：___________。
②在原图上去掉导线___________（填代号“A”、“B”、“C”或“D”），该电路就可变成串
联电路。
③请在原图上改动一根导线，使电路符合实验的要求（在要改动的导线打上“×”号，再画上新的导线）。( )
【答案】 电灯不发光 B
【详解】①[1]灯泡被短路，不发光，如果通电时间长一些，电池就有烧坏的危险。
②[2]去掉导线B后，电路元件首尾相连，电路是串联电路。
③[3]从正极开始分支，一支经灯泡、开关回到负极，另一支经灯泡、开关回到负极，灯泡
并联，接线如图：
五、计算题
26．某一电路中，每分钟通过导体横截面的电量为18C，求：
（1）通过导体的电流多大？
（2）在图示的电流表上标出此电流值。
【答案】（1）0.3A；（2）
【详解】解：（1）通过导体的电流为（2）测量0.3A的电流，为提高精确度，用小量程0～0.6A，如图所示：
答：（1）通过导体横截面的电量为0.3A；
（2）如图所示：
27．在如图所示的电路中，当开关S 接C、S 接B时，电流表A 的示数是0.35A。求：
1 2 1
（1）通过灯L 和L 的电流各是多少？
1 2
（2）当S 断开、S 接B时，电流表A 的示数为0.15A，此时通过L 的电流是多少？
1 2 1 2
（3）当S 接C、S 接A时，电流表A的示数是0.6A，此时通过L 的电流是多少毫安？
1 2 2
【答案】（1）0.35A，0；（2）0.15A；（3）250mA
【详解】解：（1）当S 接C，S 接B时，L 被短路，L 发光，A 和A测L 的电流，A 的示
1 2 2 1 1 1 1
数是0.35A，所以通过L 的电流是0.35A，通过L 的电流是0A。
1 2
（2）当S 断开，S 接B，L 和L 串联，A 和A测量它们的电流，A 示数是0.15A，根据串
1 2 1 2 1 1
联电路的电流规律可知，通过L 的电流是0.15A。
2
（3）当S 接C，S 接A，两灯并联，A 测量L 电流，A测量L 和L 的总电流，A的示数是
1 2 1 1 1 2
0.6A，电路只有L 时，通过L 的电流是0.35A，根据并联电路的电流规律可知，通过L 的
1 1 2
电流是
28．如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A 的示数如图丙所示。分析并解答下面的问题：
1
（1）图甲中通过L 的电流是多少A？通过L 的电流是多少A？
2 1
（2）闭合开关后，图乙中电流表A 的示数是多少A？
1
（3）图乙中通过灯L 的电流为多少A？
2
【答案】（1）1.2A，0A；（2）0.48A；（3）0.72A
【详解】解：（1）由图甲知，开关闭合时，L 被电流表短路，故通过L 的电流
1 1
I =0A
1
只有L 接入电路中，故L 的电流大小为电流表示数：即
2 2
I =1.2A
2
（2）由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此
时电流为0.48A，故通过A 的示数为
1
I ′=0.48A
1
（3）由图乙知，开关闭合时，L 与L 并联，电流表A测干路电流，A 测通过L 的电流，
1 2 1 1
由并联电路的电流特点可得，L 的电流大小为
2
I ′=I -I ′=1.2A-0.48A=0.72A
2 A 1
答：（1）图甲中通过L 的电流是1.2A，通过L 的电流为0A；
2 1
（2）图乙中电流表A 的示数是0.48A；
1
（3）图乙中通过灯L 的电流为0.72A。
2
29．认真观察图，分析并解答下面的问题：
（1）当只闭合S 时，若电流表A 的示数为0.5A，则通过L 的电流是多少A？
2 1 1（2）如果只闭合S 、S ，此时电流表A 示数如图乙所示，其示数为多少A？
1 2 2
（3）若只闭合S 、S ，电流表A 的示数为0.5A，则通过L 的电流是多少A？
1 2 1 1
【答案】（1）0A；（2）0.26A；（3）0.24A．
【详解】(1)只闭合S 时，此时为灯泡L 的简单电路，灯泡L 无电流通过，故通过L 的电流
2 2 1 1
是0A；
(2)当闭合S 和S 时，两灯泡并联，电流表A 测干路电流，电流表A 测L 支路电流，由图
1 2 1 2 2
乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L 的电
2
流为I =0.26A；
2
(3)若只闭合S 、S ，电流表A 的示数为0.5A，由(2)知，通过L 的电流为I =0.26A；由于并
1 2 1 2 2
联电路干路中电流等于各支路中电流之和，则通过L 的电流为
1
I =I-I =0.5A-0.26A=0.24A．
1 2
答：(1)当只闭合S 时，若电流表A 的示数为0.5A，则通过L 的电流是0A；
2 1 1
(2)如果只闭合S 、S ，此时电流表A 示数如图乙所示，其示数为0.26A；
1 2 2
(3)若只闭合S 、S ，电流表A 的示数为0.5A，则通过L 的电流是0.24A．
1 2 1 1
30．如图所示，闭合开关后，电流表A 和A 的示数分别为0.18A和0.39A。
1 2
（1）通过L 的电流；
1
（2）通过L 的电流。
2
【答案】（1）0.18A；（2）0.21A
【详解】解：（1）由图知，两灯泡并联，A 与L 串联，故A 示数即为L 的电流，即
1 1 1 1
I = 0.18A
1
（2）A 接在干路上，故A 测得是L 与L 的总电流，则总电流为0.39A，根据并联电路的干
2 2 1 2
路电流等于各支路电流之和可知，L 中电流为
2
答：（1）通过L 的电流是0.18A；
1
（2）通过L 的电流是0.21A。
2
