第 13 讲—电流和电路
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（ ）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
【答案】D
【分析】先根据电表上所标的是“V”还是“A”确定是电压表还是电流表；再确定电表的量
程、分度值；最后根据指针位置读数。
【详解】由图可知，表盘上标有“A”字样，这是电流表，电流表的量程为0～0.6A，分度值
为0.02A，示数为0.28A。
故选D。
【点睛】本题考查了电表的辨识和电表的读数，明确电表的分度值是解题的关键。
2．如图所示，将毛皮摩擦过的橡胶棒接触不带电的验电器的金属球时，下列表述正确的是
（ ）
A．验电器上的一些正电荷会转移到橡胶棒上
B．橡胶棒上一些负电荷会转移到验电器上
C．接触的瞬间有电流从橡胶棒流向验电器
D．验电器的两片金属箔片会带上正电荷排斥而张开
【答案】B
【详解】AB．当橡胶棒接触验电器上端的金属球时，橡胶棒上多余的电子会转移到验电器
上，不是正电荷从验电器转移到了橡胶棒上，故A错误，B正确；
C． 因为正电荷定向移动的方向规定为电流的方向，所以电流方向与电子移动的方向相反，即瞬间的电流方向是验电器到橡胶棒，故C错误。
D． 金属箔片因与金属球连接，所以金属箔片也因有多余的电子而带负电，则两片金属箔
都带上负电荷相互排斥而张开；故D错误。
故选B。

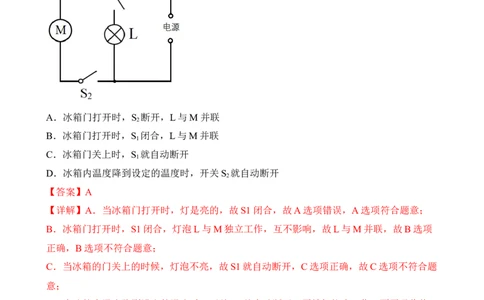

3．如图所示是简化了的电冰箱内部电路图，图中M是压缩机用电动机，L是冰箱内的照明
灯，则下列判断不正确的是（ ）
A．冰箱门打开时，S 断开，L与M并联
2
B．冰箱门打开时，S 闭合，L与M并联
1
C．冰箱门关上时，S 就自动断开
1
D．冰箱内温度降到设定的温度时，开关S 就自动断开
2
【答案】A
【详解】A．当冰箱门打开时，灯是亮的，故S1闭合，故A选项错误，A选项符合题意；
B．冰箱门打开时，S1闭合，灯泡L与M独立工作，互不影响，故L与M并联，故B选项
正确，B选项不符合题意；
C．当冰箱的门关上的时候，灯泡不亮，故S1就自动断开，C选项正确，故C选项不符合题
意；
D．当冰箱内温度降到设定的温度时，开关S2就自动断开，压缩机停止工作，不再吸收热
量，不再降温，故D选项正确，但是D选项不符合题意。
故选A。
4．小明发现某家用用电器正常工作时通过的电流大约为5A，该用电器可能是（ ）
A．半导体收音机 B．节能灯 C．电冰箱 D．空调器
【答案】D
【详解】A．根据常见用电器工作的电流可知，半导体收音机的电流约为0.05A，故A不符
合题意；B．根据常见用电器工作的电流可知，节能灯的电流约为0.2A，故B不符合题意；
C．根据常见用电器工作的电流可知，电冰箱的电流约为1A，故C不符合题意；
D．根据常见用电器工作的电流可知，空调器的电流约为5A，故D符合题意。
故选D。

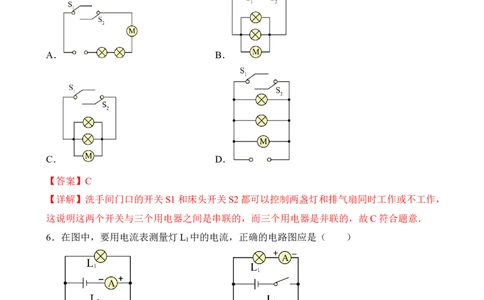

5．小融在某酒店住宿时发现，酒店洗手间有一个镜前灯，一个吸顶灯和一个排气扇（电动
机），洗手间门口的开关S 和床头开关S 都可以控制两盏灯和排气扇同时工作或不工作，
1 2
下列设计符合实际的是
A． B．
C． D．
【答案】C
【详解】洗手间门口的开关S1和床头开关S2都可以控制两盏灯和排气扇同时工作或不工作，
这说明这两个开关与三个用电器之间是串联的，而三个用电器是并联的，故C符合题意．
6．在图中，要用电流表测量灯L 中的电流，正确的电路图应是（ ）
1
A． B．
C． D．
【答案】B
【详解】A．L 、L 并联后，与电流表串联，故电流表测量的是干路中电流，故A不符合题
1 2意；
B．L 、L 并联后，电流表与L 串联，正负接线柱接法正确，测量通过L 的电流，故B符合
1 2 1 1
题意；
C．L 、L 并联后，电流表与L 串联，正负接线柱接法正确，测量通过L 的电流，故C不符
1 2 2 2
合题意；
D．L 、L 并联后，电流表与L 串联，但正负接线柱接反了，故D不符合题意。
1 2 1
故选B。

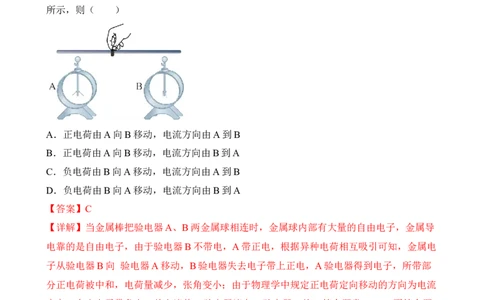

7．两个相同的验电器A、B，A带正电荷，B不带电荷，用金属排把A和B连接起来后如图
所示，则（ ）
A．正电荷由A向B移动，电流方向由A到B
B．正电荷由A向B移动，电流方向由B到A
C．负电荷由B向A移动，电流方向由A到B
D．负电荷由B向A移动，电流方向由B到A
【答案】C
【详解】当金属棒把验电器A、B两金属球相连时，金属球内部有大量的自由电子，金属导
电靠的是自由电子，由于验电器B不带电，A带正电，根据异种电荷相互吸引可知，金属电
子从验电器B向 验电器A移动，B验电器失去电子带上正电，A验电器得到电子，所带部
分正电荷被中和，电荷量减少，张角变小；由于物理学中规定正电荷定向移动的方向为电流
方向，自由电子带负电，故电流从A验电器流向B验电器，故C符合题意，ABD不符合题
意。
故选C。
8．关于电现象，下列说法正确的是
A．验电器是利用同种电荷相互吸引的原理工作的
B．塑料碗、陶瓷花瓶是绝缘体，不可以带电
C．摩擦起电的实质是通过摩擦创造了电荷
D．电源是把其他形式的能量转换为电能的装置【答案】D
【详解】A．验电器的工作原理是同种电荷相互排斥，故A错误。
B．绝缘体不容易导电，但可以带电，故B错误；
C．摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故C错误；
D．电源是把其他形式能量转化为电能的装置，故D正确。
二、填空题
9．如图所示电路，灯泡 、 的连接方式是___________。在闭合开关后，如果电流表
示数为0.5A，电流表 示数为0.3A，则通过小灯泡 的电流是___________A。
【答案】 并联 0.2
【详解】[1]由电路图可看出，电路中电流从正极流出经过开关和电流表A 后分成两条支路，
1
一条是L ，另一条L 和A ，最终一起流回负极，所以灯泡 、 的连接方式是并联。
1 2 2
[2]由图，电流表A 测干路电流，即I=0.5A；电流表A 测支路L 中的电流，即通过灯L 的
1 2 2 2
电流I =0.3A；由并联电路的电流规律得，通过支路L 的电流为
2 1
I =I- I =0.5A-0.3A=0.2A
1 2
10．梳过头发的塑料梳子，由于摩擦会带电，摩擦起电的本质是___________（选填“电荷
的转移”或“创造了电荷”），将带电的 梳子接触验电器的金属小球后金属箔片张开，金
属箔片张开的原因是___________。
【答案】 电荷的转移 同种电荷相互排斥
【详解】[1]不同物质原子的原子核对核外电子的束缚能力不同，物体摩擦时，对电子束缚
能力强的得到电子，对电子束缚能力若的失去电子，故摩擦起电的本质是电荷的转移。
[2]带电的梳子接触验电器的金属小球后，金属箔片带同种电荷，同种电荷相互排斥而导致
金属箔片张开。
11．小科在做“用电流表研究并联电路电流特点实验”时，连接了如图所示的电路。当闭合
开关，由于______致使电流表无示数，但两个灯泡会发光；当拆除导线______时，就可以修
复电路，并使电流表测其中一条支路电流。【答案】 电流表被短路 b
【分析】根据电路连接情况可判断电流表被短路所以没有示数，再根据电流表要与被测电器
串联，判断需要拆除的导线。
【详解】[1][2]由图可知，导线b与电流表并联，将电流表短路了，所以电流表没有示数，
此时L 、L 并联，两灯均发光；因此去掉b导线即为正常电路，此时电流表测右边灯泡所在
1 2
支路的电流。
12．雾霾是困扰我国北方地区乃至全中国的环境问题之一，而PM2.5被认为是雾霾天气的
“元凶”。PM2.5在空气中做的是 ____________ （选填“分子热运动”或“机械运动”）；
现在，很多地方都安装了空气净化器。图甲是一种车载空气净化器，其工作过程如图乙所示；
受污染的空气被吸人后，颗粒物进人电离区带上电荷，然后在集尘器上被带电金属网捕获，
从而达到洁净空气的目的。带电颗粒物被带电金属网捕获的原理是 ____________ 。
【答案】 机械运动 异种电荷相互吸引
【详解】[1]PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，
是机械运动，不属于分子热运动；
[2]颗粒物所带电荷与集尘器带电金属网所带电荷电性相反，异种电荷相互吸引，因此颗粒
物被电网捕获。
【点睛】容易题。失分原因是对分子热运动及机械运动概念混淆。
13．用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属
箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。
【答案】 正 玻璃棒到金属球
【详解】[1][2]用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属
箔后，金属箔处的电子会通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电
荷。电流的方向与负电荷的流向相反，因此接触瞬间电流的方向是玻璃棒到金属球。
14．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电
路并接通开关S后，电流表A 、A 的计数如图乙，则A 读数是______A；A 的读数是
1 2 1 2
______A。
【答案】 0.5 1.6
【详解】[1][2]由图甲可知，两电阻并联，电流表A 测干路电流，电流表A 测电阻R 所在
2 1 2
支路电流，因此电流表A 示数大于A 示数；由图乙所示电流可知，电流表A 指针偏转角度
2 1 1
大，A 偏转角度小，而电流表A 示数大于A 示数，所以电流表A 选用的小量程，即
2 2 1 1
0~0.6A，分度值是0.02A，电流表A 读数是0.5A；电流表A 选用的大量程，即0~3A，分度
1 2
值是0.1A，电流表A 示数是1.6A。
2
15．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒容易_______电子（填“失去”、“得
到”），这说明丝绸和玻璃棒相比较，二者中束缚电子本领较强的是_________。
【答案】 失去 丝绸
【详解】[1][2]丝绸与玻璃棒摩擦过，玻璃棒失去电子，从而带正电，玻璃板对电子的束缚
本领较弱。
16．如图所示，欲使两灯形成串联，应闭合开关________，当同时闭合开关_______时电路
发生短路。【答案】 S S 、S
2 1 2
【详解】[1]当开关S 闭合时，电流从电源正极流出、经过L 、L 、S ，再流回负极，只有一
2 2 1 2
条路径，因此L 和L 串联。
1 2
[2]当同时闭合开关S 、S 时，电流直接从电源正极流回电源负极，导致电路发生短路。
1 2
17．如图所示是楚子怡同学在某次实验探究中连接的电路。开关S 控制的是灯 ______ ，电
2
流表测量的是________ 的电流。
【答案】 L 干路
2
【详解】[1]由题中的实物图可知，电流流过L 后经过开关S ，流过L 的电流不经过S ，可
2 2 1 2
知开关S 控制的是灯L ；
2 2
[2]由题中的实物图可知，流过两个小灯泡的电流都从电流表的正接线柱流入，负接线柱流
出，所以电流表测量的是干路的电流。
18．做眼操时各班级有线广播同时开播同时停播，他们是_____联的，因为它们_____（选
“能”或“不能”）独立工作。【答案】 并 能
【详解】[1][2]做眼操时各班级有线广播同时开播同时停播，但各班级的有线扬声器互不影
响、并且能够单独工作，因此它们之间的连接方式是并联。
三、实验题
19．如图所示，是“探究串联电路的电流规律”的实验电路图，将电流表分别接在A、B、C
三处测量电路中的电流。
(1)实验时，选择两个小灯泡的规格最好是______ 的；（选填“相同”或“不相同”）；
(2)连接电路时开关要___________；连接好电路后检查电路是否正确连接，为了避免电流过
大损坏电流表，要先用开关进行__________；
(3)下表是某同学做实验得到的其中一组数据：指出下述表格所记录的数据中，明显错误的
数值是______________；
电流表的位置 A B C
0.
电流 0.3 1.5
3
(4)改正错误数据后，分析实验数据得到的串联电路中电流的规律是：_______。
【答案】 不相同 断开 试触 1.5 在串联电路中各处
电流相等
【详解】(1)[1]为了寻找普遍规律，实验中应使用规格不同的灯泡进行实验。
(2)[2]连接电路时，考虑电路安全，开关必须处于断开状态。
[3]闭合开关前，要进行试触，看电流表量程选择是否合适。
(3)[4]由表中实验数据可知，实验数据1.5A是错误的；这是由于读数时，错把0∼0.6A量程
看成0∼3A量程造成的。
(4)[5]改正错误数据后，分析实验数据得到串联电路电流规律是：在串联电路中，电流处处
相等。
20．在探究串并联电路的特点的实验中。（1）小刚连接的图一电路闭合开关后将出现______（“断路”、“短路”），只需拆除
______（填导线字母）这一根导线，就能成为串联电路。
（2）小强认为，在小刚最初连接的图一电路中，只改动一根导线，电路就能成为两灯并联
的电路了，请在图一中将要移接的导线上打上“×”号，并画出改动后的导线。______
（3）小马和小程想比较并联电路中L 和L 中的电流的大小关系，他们的方案是：连接了图
1 2
二所示的电路，先只闭合S 测出L 中的电流I ，再只闭合S 测出L 中的电流I ，比较I 和I
1 1 1 2 2 2 1 2
的大小。请评估：他们的方案是______（选填“可行”或“不可行”）、理由是______。
【答案】 短路 c
不可行 电流表正负接线柱接反了
【详解】（1）[1][2]根据实物图可知，闭合开关后，电源的两极被导线相连，电源短路；要
使该电路为串联电路，则电流的路径只有一条，要先后经过两个灯泡，所以需要拆掉导线
c。
（2）[3]要使该电路为并联电路，则电流的路径有两条，分别经过两个灯泡，则应拆移导线
e，将接线柱C与电源负极连接起来，如图所示：
（3）[4][5]先只闭合S ，测出L 中的电流为I ，则电路图中电流表的下端为正接线柱，上端
1 1 1为负接线柱；当只闭合S 时，电流将从电流表的上端负接线柱流入，下端的正接线柱流出，
2
这样将会导致电流表指针反偏而无法测出电流的大小，故他们的方案不可行。
21．小红同学在探究并联电路的电流关系时，连接的实验电路如图甲所示。
(1)开关S闭合后观察到 、 的发光情况是 __ ；
(2)请你改动图中一根导线的连接位置，闭合开关S后，使两灯并联，且电流表都有正常示数。
（在需要改动的导线上画“ ”，并画出改动后的连线） ( ) ；
(3)如果闭合开关后，电流表出现乙图所示情况，原因是 __ ；
(4)电路改动后，小红同学分别用电流表测出了干路电流和两条支路电流，得到了并联电路
电流规律是 __ ；（用字母表示）
(5)实验中进行多次测量的目的是 __ 。
【答案】 不发光， 发光
电流表正负接线柱接反了 寻找普遍规律，避免偶然性
【详解】(1)[1] 与 串联后再与导线并联，开关S闭合后， 、电流表 短路，故 不发光， 发光。
(2)[2]闭合开关S后，使两灯并联，且电流表都有正常示数，电流表与待测电路串联，如下
所示：
(3)[3]如果闭合开关后，电流表出现反偏现象，原因是电流表正负接线柱接反了。
(4)[4]电路改动后，小红同学分别用电流表测出了干路电流和两条支路电流，得到了并联电
路电流规律是 。
(5)[5]实验中进行多次测量的目的是寻找普遍规律，避免偶然性。
【点睛】
四、计算题
22．如图所示，已知电流表A的示数为2A，电流表A 的示数为1A，电流表A 的示数为
1 2
1.4A，求通过灯泡L 、L 、L 的电流各是多少。
1 2 3
【答案】1A；0.4A；0.6A
【详解】解：由电路图知道，三灯泡并联，电流表A测干路电流，电流表A 测L 和L 支路
1 2 3
的电流之和，电流表A 测L 和L 支路的电流之和；根据并联电路电流规律知道
2 1 2
①②
③
由①②③ 解得
I =1A，I =0.6A，I =0.4A
1 3 2
答：通过灯泡L 、L 、L 的电流分别是1A；0.4A；0.6A。
1 2 3
23．在如图所示的电路中， 和 是两个不同规格的灯泡。问：
（1）只闭合 时，若电流表 的示数为 ，则通过 和 的电流分别是多少？
（2）只闭合 时，若电流表 的示数为 ，则通过 和 的电流分别是多少？
（3）当闭合 和 ，断开 时，若电流表 的示数为 ，通过 的电流为 ，则通过
的电流是多少？
【答案】（1）0.6A，0A；（2）0.2A，0.2A；（3）0.3A
【详解】解：（1）只闭合S 时，电路为L 的简单电路，电流表测电路中的电流，则通过L
1 1 1
的电流为0.6A，没有电流通过L ，故通过L 的电流为0A。
2 2
（2）只闭合S 时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，
2
所以通过两灯泡的电流均为0.2A。
（3）当闭合S 和S 时，两灯泡L 和L 并联，电流表测干路电流，因为并联电路中各支路
1 3 1 2
两端的电压相等，干路中的电流等于各支路电流的和，所以通过L 的电流为
2
答：（1）通过 和 的电流分别是0.6A，0A；（2）通过 和 的电流分别是0.2A，0.2A；
（3）通过 的电流是0.3A。
24．在如图所示电路中，闭合开关，通过 的电流为0.4A，通过 的电流为0.3A，通过
的电流为0.2A，则电流表 、 、 示数 、 、 分别是多大?
【答案】0.9A，0.5A，0.7A
【详解】解：由电路图可知，三个灯泡并联，电流表A 测干路电流，电流表A 测通过灯
1 2
L 、L 的总电流，电流表A 测通过灯L 、L 的总电流，则电流表A 的示数
2 3 3 1 2 1
I =I +I +I =0.4A+0.3A+0.2A=0.9A
1 L1 L2 L3
电流表A 的示数
2
I =I +I =0.3A+0.2A=0.5A
2 L2 L3
电流表A 的示数
3
I =I +I =0.4A+0.3A=0.7A
3 L1 L2
答：电流表 、 、 示数 、 、 分别是0.9A、0.5A、0.7A。
五、作图题
25．请在图两虚线框内分别填入电源与灯泡的电路符号，使之成为并联电路，且电流方向符
合图中箭头所示。【答案】
【详解】若将电源放入上方，则开关只能控制一个灯泡，另一个灯泡处于常亮状态，则电源
放在下方的空缺处，开关能同时控制两个灯泡，同时注意电流方向符合图中箭头所示，即电
源上方为正极，如图所示
26．如图，电路图上标出电流表的正负接线柱，再根据电路图连接实物电路，（A 表的电流
1
约0.5A）
( )
【答案】
【详解】根据电流流向法，先从正极出发依次串联电流表A 、灯泡L 、电流表A 以及开关
1 2 2
回到负极，然后把灯泡L 并联在灯泡L 和电流表A 的两端，如下图所示：
1 2 2
