第 13 讲—电流和电路
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题

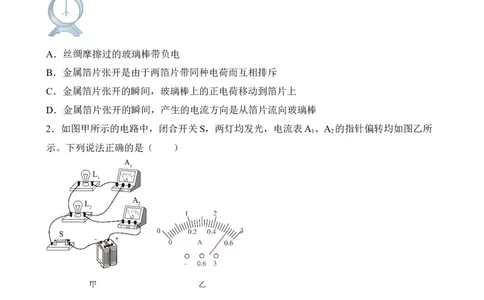

1．某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到
张开，如图所示，下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电
B．金属箔片张开是由于两箔片带同种电荷而互相排斥
C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D．金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
2．如图甲所示的电路中，闭合开关S，两灯均发光，电流表A 、A 的指针偏转均如图乙所
1 2
示。下列说法正确的是（ ）
A．灯L 、L 是串联连接的
1 2
B．电流表A 测量通过灯L 的电流
2 2
C．干路电流是0.52A
D．通过灯L 的电流是2.08A
2
3．下列是小明课桌上的一些物品，通常情况下属于导体的是（ ）
A．塑料刻度尺 B．金属小刀
C．玻璃镜片 D．橡皮擦4．在疫情防控期间，为减轻小区值班人员的压力，小金设计了一个自动控制电路，当进入
小区的人员扫描疫情防控码且是绿色时开关 闭合，再刷本小区的门禁卡时开关 闭合，两
开关均闭合后，小区门自动打开。图中的电路图符合上述要求的是（ ）
A． B．
C． D．

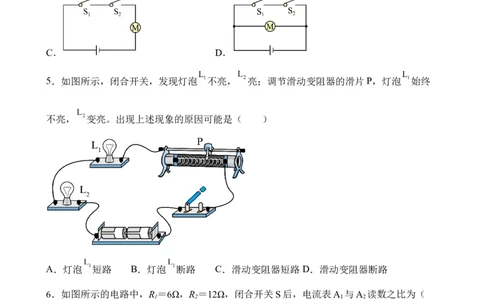

5．如图所示，闭合开关，发现灯泡 不亮， 亮；调节滑动变阻器的滑片P，灯泡 始终
不亮， 变亮。出现上述现象的原因可能是（ ）
A．灯泡 短路 B．灯泡 断路 C．滑动变阻器短路 D．滑动变阻器断路
6．如图所示的电路中，R ＝6Ω，R ＝12Ω，闭合开关S后，电流表A 与A 读数之比为（
1 2 1 2
）
A．1∶3 B．1∶2 C．2∶3 D．3∶2

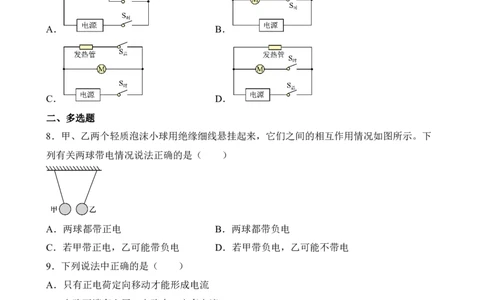

7．感恩是中华民族的美德。小帆同学为感恩家人网购了一款空气炸锅，使用空气炸锅（如图所示）时，小帆发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，
不会只发热不吹风。则其电路可能是（ ）
A． B．
C． D．
二、多选题
8．甲、乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下
列有关两球带电情况说法正确的是（ ）
A．两球都带正电 B．两球都带负电
C．若甲带正电，乙可能带负电 D．若甲带负电，乙可能不带电
9．下列说法中正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．电路两端有电压，电路中一定有电流
C．导体容易导电是由于导体内有大量的自由电荷
D．金属导体中的电流方向与自由电子定向移动的方向相反
10．如图为电学中的几个实验，下列说法正确的是（ ）A．将气球在头发上摩擦后，小女孩的头发会飘起来，是因为气球带电，头发不带电
B．用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒一定带负电
C．a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中自由电子从
b向a定向移动
D．用丝绸摩擦过的玻璃捧靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电

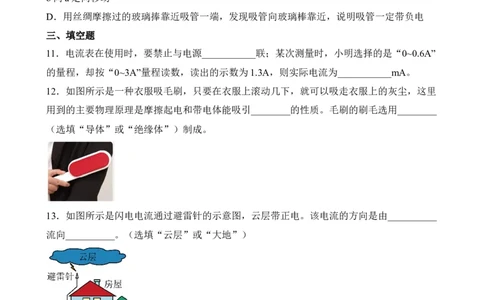

三、填空题
11．电流表在使用时，要禁止与电源___________联；某次测量时，小明选择的是“0~0.6A”
的量程，却按“0~3A”量程读数，读出的示数为1.3A，则实际电流为___________mA。
12．如图所示是一种衣服吸毛刷，只要在衣服上滚动几下，就可以吸走衣服上的灰尘，这里
用到的主要物理原理是摩擦起电和带电体能吸引________的性质。毛刷的刷毛选用________
（选填“导体”或“绝缘体”）制成。
13．如图所示是闪电电流通过避雷针的示意图，云层带正电。该电流的方向是由__________
流向__________。（选填“云层”或“大地”）
14．道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是______联的；
如图的电路，开关S 、S 和S 原来都是断开的，要使灯L 、L 组成并联电路，应闭合的开
1 2 3 1 2
关是______。15．如图所示，运汽油的油罐车的油罐用优质钢板制成，尾部常拖一条铁链，链子一端与油
罐相连，另一端拖在地上，它的作用是将产生的_______（填“静电”或“热量”）转移到
大地。
16．在宾馆的客房常常需要插卡用电，如图所示。插入房卡电路接通，拔出房卡电路断开，
则房卡的作用相当于电路中的__________接在干路上，房间里的电灯、电视等用电器是
__________ （选填“串联”或“并联”）。
17．电流表示电流的______，其符号为____。电流的国际单位为______，比它小的单位有
_____和______，符号分别是_____和_____。
18．如图所示为电流表的刻度盘，当使用“0”、“0.6A”这两个接线柱时，表盘上每个大格
表示___________，每个小格表示___________，指针示数为___________；当使用
“0”、“3A”这两个接线柱时，表盘上每个大格表示___________，每个小格表示
___________，指针示数为___________。19．无线蓝牙耳机的收纳盒相当于一个充电宝，当耳机没电时可以将其放入收纳盒中，收纳
盒可以对耳机进行充电，此时收纳盒相当于电路中的_____将_____能转化为_____能；收纳
盒的电量消耗完毕后也可以在家庭电路中利用充电器进行充电，相当于电路中的_____。
20．1897年，英国科学家汤姆生发现原子中存在带负电的电子。由于原子是不带电的，因
此他推测原子中一定存在其他带___________的物质，且与电子所带电荷量相同。卢瑟福基
于α粒子散射实验，设想：___________就像太阳，而___________就像绕太阳运行的行星一
样高速旋转，这个原子模型被成为___________模型。电子云模型认为，原子中的电子运动
时___________（选填“像”或“不像”）行星绕太阳运转时具有固定的轨道。
四、实验题
21．阅读如图所示四个实验的相关说明后，请按要求完成填空。
A．用带电体接触验电器的金属球
B．加热使水沸腾水蒸气冲起软木塞
C．拨动电阻箱旋钮到图中刻度D．绳子摩擦使铜管内乙醚沸腾，蒸汽冲起软木塞
（1）图A的实验中，用带电体接触验电器的金属球后，金属箔会张开一定角度，是由于
______；
（2）图B的实验中，燃料燃烧放出______（“温度”或“热量”）；水沸腾后，水蒸气推
动软木塞使其迅速冲出管口，水蒸气的内能会______（“增加”或“减少”），在软木塞被
推出的同时，管口出现了白雾；
（3）图C中，电阻箱读数为______；
（4）图D中的实验现象，说明通过______的方式可以改变物体的内能，另一种改变物体内
能的方式是______。
22．小余和小乐探究并联电路中电流的规律，他们设计的电路如图甲所示：
（1）在连接电路的过程中，开关应该______；
（2）在实验中，小余试触开关时，电流表的指针偏转情况如图乙所示，可能原因是______；
（3）在实验过程中，他们连接了如图丙所示的电路，闭合开关后，观察到L ______（填
2
“发光”或“不发光”）；
（4）请在图丙所示电路中只改动一根导线，要求满足L 、L 并联，电流表A 测干路电流，
1 2 1
A 测通过灯L 的电流，开关控制所有用电器；______
2 2
（5）他们连好电路后把电流表分别接入电路中的A、B、C处，测得三处的电流，如表所示：
他们下一步应该做的是：______；
实 A处 B处 C处
验 的电 的电 的电
次 流 流 流
数 I /A I /A I /A
A B C
1 0.10 0.12 0.22A．整理器材，结束实验；
B．改变电流表的量程或换电流表再测几次；
C．换用不同规格的小灯泡，再测几组电流值；
通过对数据的分析，可以得出并联电路中电流的规律是：______。
23．为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于___________状态，此时电流表的指针如图乙所示，根据你
的分析，你认为原因是___________；
（2）小薇先将电流表接在 所在的支路上，闭合开关后，观察到灯 发光，但 不发光，
电流表的示数为零，电路可能存在的故障是___________；
（3）排除故障后，她测出了通过 的电流为 ，她又测出了 支路和干路上的电流分
别为 和 ，两次电流表指针均如图丙所示，则 ___________A，I=___________；
（4）她接下来的操作应该是___________，这样操作的好处是___________；
（5）根据测量结果，你认为并联电路中干路电流和各支路电流的关系是：___________（写
出关系式即可）。
24．如图甲是“探究并联电路中电流的关系”的实验电路。
（1）小闽刚正确连接完电路，两个灯泡就立即发光，其原因是连接电路时______；
（2）小闽换用不同的电源，多次实验测得通过L 、L 的电流都相等，于是得出“并联电路
1 2
中各支路的电流一定相等”，小闽的设计存在不足，请写出改进的方法：______；（3）改进实验方案后，将电流表正确接入C点和A点，发现电流表指针均指在图乙位置，
则通过灯L 的电流为______A；
1
（4）在某次测量中，若灯L 发生断路，则C点电流将______（选填“增大”、“减小”或
1
“不变”）。
25．在做并联电路的实验中，某同学接成如图所示的电路。
①若闭合开关，将会出现什么现象？
答：___________。
②在原图上去掉导线___________（填代号“A”、“B”、“C”或“D”），该电路就可变成串
联电路。
③请在原图上改动一根导线，使电路符合实验的要求（在要改动的导线打上“×”号，再画上
新的导线）。( )
五、计算题
26．某一电路中，每分钟通过导体横截面的电量为18C，求：
（1）通过导体的电流多大？
（2）在图示的电流表上标出此电流值。
27．在如图所示的电路中，当开关S 接C、S 接B时，电流表A 的示数是0.35A。求：
1 2 1
（1）通过灯L 和L 的电流各是多少？
1 2
（2）当S 断开、S 接B时，电流表A 的示数为0.15A，此时通过L 的电流是多少？
1 2 1 2
（3）当S 接C、S 接A时，电流表A的示数是0.6A，此时通过L 的电流是多少毫安？
1 2 228．如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均
为1.2A，图乙中电流表A 的示数如图丙所示。分析并解答下面的问题：
1
（1）图甲中通过L 的电流是多少A？通过L 的电流是多少A？
2 1
（2）闭合开关后，图乙中电流表A 的示数是多少A？
1
（3）图乙中通过灯L 的电流为多少A？
2
29．认真观察图，分析并解答下面的问题：
（1）当只闭合S 时，若电流表A 的示数为0.5A，则通过L 的电流是多少A？
2 1 1
（2）如果只闭合S 、S ，此时电流表A 示数如图乙所示，其示数为多少A？
1 2 2
（3）若只闭合S 、S ，电流表A 的示数为0.5A，则通过L 的电流是多少A？
1 2 1 1
30．如图所示，闭合开关后，电流表A 和A 的示数分别为0.18A和0.39A。
1 2
（1）通过L 的电流；
1
（2）通过L 的电流。
2
