第 14 讲—电压，电阻
2023 年中考物理一轮复习讲练测
学校:___________姓名：___________班级：___________考号：___________
一、单选题

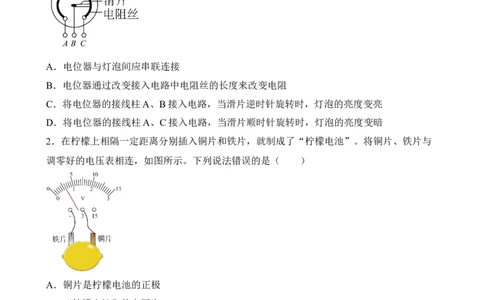

1．有一种叫电位器的变阻器的内部构造如图所示，图中A、B、C是三个接线柱。小明想用
电位器和灯泡制作一盏可调亮度的台灯。下列说法不正确的是（ ）
A．电位器与灯泡间应串联连接
B．电位器通过改变接入电路中电阻丝的长度来改变电阻
C．将电位器的接线柱A、B接入电路，当滑片逆时针旋转时，灯泡的亮度变亮
D．将电位器的接线柱A、C接入电路，当滑片顺时针旋转时，灯泡的亮度变暗
2．在柠檬上相隔一定距离分别插入铜片和铁片，就制成了“柠檬电池”。将铜片、铁片与
调零好的电压表相连，如图所示。下列说法错误的是（ ）
A．铜片是柠檬电池的正极
B．“柠檬电池”的电压为0.6V
C．“柠檬电池”工作时将化学能转化为电能
D．“柠檬电池”形成通路后，电流将从铁片流入电压表
3．如图所示的电路中，闭合开关S后，发现灯泡 不亮， 亮，电流表有示数，电压表无
示数，则电路出现的故障是（ ）A． 断路 B． 短路 C． 断路 D． 短路

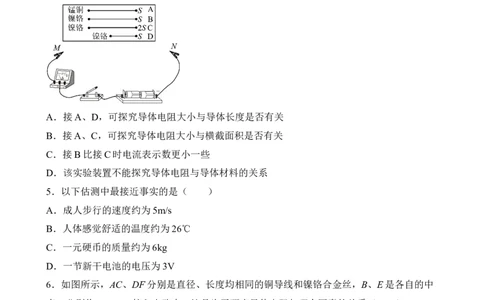

4．用如图所示的器材探究影响导体电阻大小的因素，分别选用A、B、C、D四根不同的金
属丝接入M、N两点之间，下列说法正确的是（ ）
A．接A、D，可探究导体电阻大小与导体长度是否有关
B．接A、C，可探究导体电阻大小与横截面积是否有关
C．接B比接C时电流表示数更小一些
D．该实验装置不能探究导体电阻与导体材料的关系
5．以下估测中最接近事实的是（ ）
A．成人步行的速度约为5m/s
B．人体感觉舒适的温度约为26℃
C．一元硬币的质量约为6kg
D．一节新干电池的电压为3V
6．如图所示，AC、DF分别是直径、长度均相同的铜导线和镍铬合金丝，B、E是各自的中
点。分别将AB、EF接入电路中，这是为了研究导体电阻与哪个因素的关系（ ）
A．电流 B．电压 C．材料 D．长度
7．在图所示电路中，开关闭合后，会出现的后果是（ ）A．电流表会烧坏，但灯泡可以发光
B．电压表会烧坏，灯泡也不能发光
C．电流表会烧坏，但它烧坏前电压表无示数
D．去掉电流表，电压表有示数，灯泡能发光

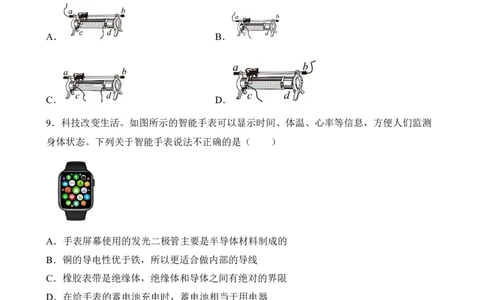

8．图所示的滑动变阻器的接线方法在开关闭合前调节正确的是（ ）
A． B．
C． D．
9．科技改变生活。如图所示的智能手表可以显示时间、体温、心率等信息，方便人们监测
身体状态。下列关于智能手表说法不正确的是（ ）
A．手表屏幕使用的发光二极管主要是半导体材料制成的
B．铜的导电性优于铁，所以更适合做内部的导线
C．橡胶表带是绝缘体，绝缘体和导体之间有绝对的界限
D．在给手表的蓄电池充电时，蓄电池相当于用电器
10．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是
（ ）A．两灯泡并联
B．电流表A 测通过L 的电流，电压表V 测L 两端的电压
1 1 2 2
C．电流表A 测干路电流，电流表A 测通过L 的电流
1 2 2
D．电压表V 测L 两端的电压，电压表V 测电路总电压，电压表V 测L 两端的电压
1 1 2 3 2
二、填空题

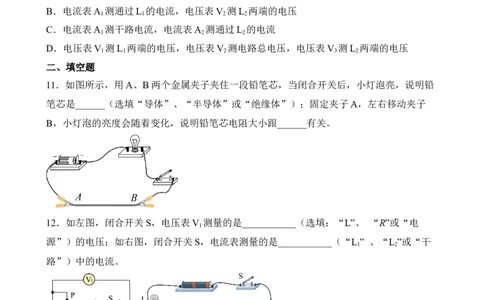

11．如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅
笔芯是______（选填“导体”、“半导体”或“绝缘体”）；固定夹子A，左右移动夹子
B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟______有关。
12．如左图，闭合开关S，电压表V 测量的是___________（选填：“L”、 “R”或“电
1
源”）的电压；如右图，闭合开关S，电流表测量的是___________（“L ” 、“L ”或“干
1 2
路”）中的电流。
13．一段导体的电阻跟通过它的电流___________（选填“成正比”“成反比”或 “无
关”）；将这段导体均匀拉长，其电阻___________（选填“变大” “变小”或“不变”）。
14．现有横截面积相同的铜导线甲和乙，已知甲的长度较长，则甲的电阻___________乙的
电阻；将它们串联接在电路中，通过甲的电流___________通过乙的电流，（均选填“大
于”、“等于”或“小于”）。15．一个电动机工作时，要求电源电压是6V。如果用干电池作电源，需要__________节
__________联起来。
16．如图所示，在带负电的验电器A和不带电的验电器B中间连接一根不带电的杆，验电
器A的金属箔稍微合上了一些，验电器B的金属箔也张开了，此过程中：电流的方向是
_______（选填“从A到B”或“从B到A”），验电器A、B之间的杆是_______（选填“导
体”或“绝缘体”）。
17．如图的电路中，灯L 标有“6V、0.5A”的字样，灯L 标有“3V、0.3A”的字样．该电路
1 2
长时间工作时只允许______灯正常发光，则该电路的电源电压不能超过______V。
18．在如图所示的电路中，电源电压保持不变，灯L与电阻R的阻值相等。闭合开关S，电
路正常工作，电压表示数为U ，电流表示数为I 。过了一会儿，灯L熄灭，若电路中仅有一
0 0
处故障，且只发生在灯L或电阻R上。
（1）如果两个电表中只有一个电表的示数变大，该电表的示数为 _____，故障是_____；
（2）如果两个电表的示数均变大，可能对应的故障 _____。
19．闭合开关，判断电压表的测量对象：
20．读出下列测量工具的示数：温度计的分度值为______℃，读数是______℃；电压表的示数是______V；电阻箱的调节范围是______Ω，此时的示数为______Ω。
三、实验题
21．“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其
材料规格如下表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察___________比较电阻丝电阻的大小，这种研究方法为___________；
（2）实验中还采用了一种常用的研究方法是___________；
（3）将编号为___________的电阻丝分别接入电路进行实验，可得出结论：导体的电阻大小
与导体的材料有关；
（4）将B、C电阻丝分别接入电路进行实验，可得出结论：导体的电阻与导体的
___________有关；
（5）将C、D电阻丝分别接入电路进行实验，其得到的实验结论被实际应用到了
___________（选填：电压表、电流表、滑动变阻器）的工作原理中；
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成实验。
22．在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要__________根导线；实验中应选择规格__________
（相同/不同）的小灯泡；
（2）在测L 两端电压时，闭合开关，发现电压表示数为零，原因可能是__________（填出
1
一种即可）；
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L 两
2
端电压。她能否测出L 两端电压？__________，理由是__________；
2
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：
串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：__________，改
进方法是__________。
UAB/V UBC/V UAC/V
2.4 1.4 3.8
23．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如下表
编号 材料 长度/m 横截面积/mm2
镍铬合
A 0.5 0.5
金
镍铬合
B 1.0 0.5
金
镍铬合
C 0.5 1.0
金锰铜合
D 1.0
金
（1）为了验证上述猜想，他们设计了如图所示的实验电路．在M、N之间分别接上不同的
导体，则通过观察______来比较导体电阻的大小，这里运用了______法；
（2）为了验证上述猜想①，应该选用编号为______的两根电阻丝分别接入电路进行实验；
（3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较大，
由此可知：当材料和长度相同时，导体横截面积越______，电阻越大；
（4）为了探究电阻大小与导体材料的关系，导体D的长度应为______m。
24．六六同学和九儿同学学过欧姆定律后，再做探究“导体电阻大小与什么因素关系”的实
验。他们准备在图中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随
温度变化的影响，待用电阻丝的规格如下：
序号 材料 长度 横截面积
锰铜合金
1 L 2S
丝
镍铬合金
2 L S
丝
镍铬合金
3 L 2S
丝
镍铬合金
4 L 3S
丝
镍铬合金
5 2L S
丝
镍铬合金
6 3L S
丝（1）当MN间所接入电阻丝的电阻逐渐变小时，电路中会出现的现象有：____________；
（2）他们想探究“电阻大小跟导体横截面积的关系”时，应选择序号为_________的三根电
阻丝来探究；所得到的实验结论____________；
（3）六六和九儿想：在M和N之间接一块电压表，应该能探究电阻大小跟长度的定量关系。
为了完成他们的探究，请你帮助他们写出实验中需要收集的证据_________。
25．小明在做“探究影响导体电阻大小的因素”实验时，做出如下猜想：
猜想一：电阻可能与导体的长度有关；
猜想二：电阻可能与导体的横截面积有关；
猜想三：电阻可能与导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示：
编
材料 横截面积S/（mm2） 长度L/（m）
号
A 镍铬合金 1.0 0.25
B 镍铬合金 1.0 0.50
C 镍铬合金 2.0 0.25
D 锰铜合金 1.0 0.25
（1）小明设计了如图所示电路。为保护电路，最好在导线a、b间连接______（选填“导
线”或“定值电阻”）。在M、N之间分别接上不同导体，闭合开关，通过观察______来比
较导体电阻大小；
（2）依次把M、N跟电阻丝A、C的两端连接，闭合开关，发现接电阻丝C时电流表的示数
较大。说明：其他条件一定时，导体的横截面积越大，电阻越______；
（3）依次把M、N跟电阻丝A、D的两端连接，可探究电阻与______的关系。实验时发现刚闭合开关时电流表示数较大，过一会后电流表的示数变小，用手触摸电阻丝感觉电阻丝明显
发烫，这说明电阻受到了______影响；
（4）以上实验对比两根不同规格的电阻丝就得出结论的做法，你认为是否合理并说明理由。
______。
四、计算题
26．如图所示，电源电压由2节干电池组成，闭合开关时，电压表示数V 为2伏，则：
1
（1）求：电源电压U和电压表V 示数；
2
（2）若灯L 和灯L 两端电压分别为U 和U ，求：U 和U 分别为多少伏？
1 2 1 2 1 2
27．如图示的电路中，电源电压保持不变。当开关S 断开、S 闭合时，电压表的示数为
1 2
4.5V；当开关S 闭合、S 断开时，电压表的示数为3V，求
1 2
（1）电源电压；
（2）L 和L 两端的电压。
1 2
28．如图所示的电路中，电阻R 的阻值为10Ω。闭合开关S，电流表A 的示数为0.3A，电
1 1
流表A的示数为0.5A，求:
（1）通过电阻R 的电流；
2
（2）电源电压；
（3）电阻R 的阻值。
229．如图A所示的电路，求：
（1）当S 闭合、S 断开时，甲、乙都是电流表，两电表指针位置如图B所示，此时电路中
1 2
的总电流为多少？通过电阻R 和R 的电流分别是多少；（要求有相关的分析及计算）
1 2
（2）当S 、S 都闭合时，甲、乙都是电压表，两电表指针位置如图C所示，此时电路中的
1 2
总电压为多少？电阻R 和R 两端的电压分别是多少？（要求有相关的分析及计算）
1 2
30．如图所示的电路中，当开关S 、S 闭合，开关S 断开时，电压表的读数为2V；当开关
1 2 3
S 、S 闭合，开关S 断开时，电压表的读数为6V。求：
1 3 2
（1）R 两端的电压；
1
（2）电源电压。
