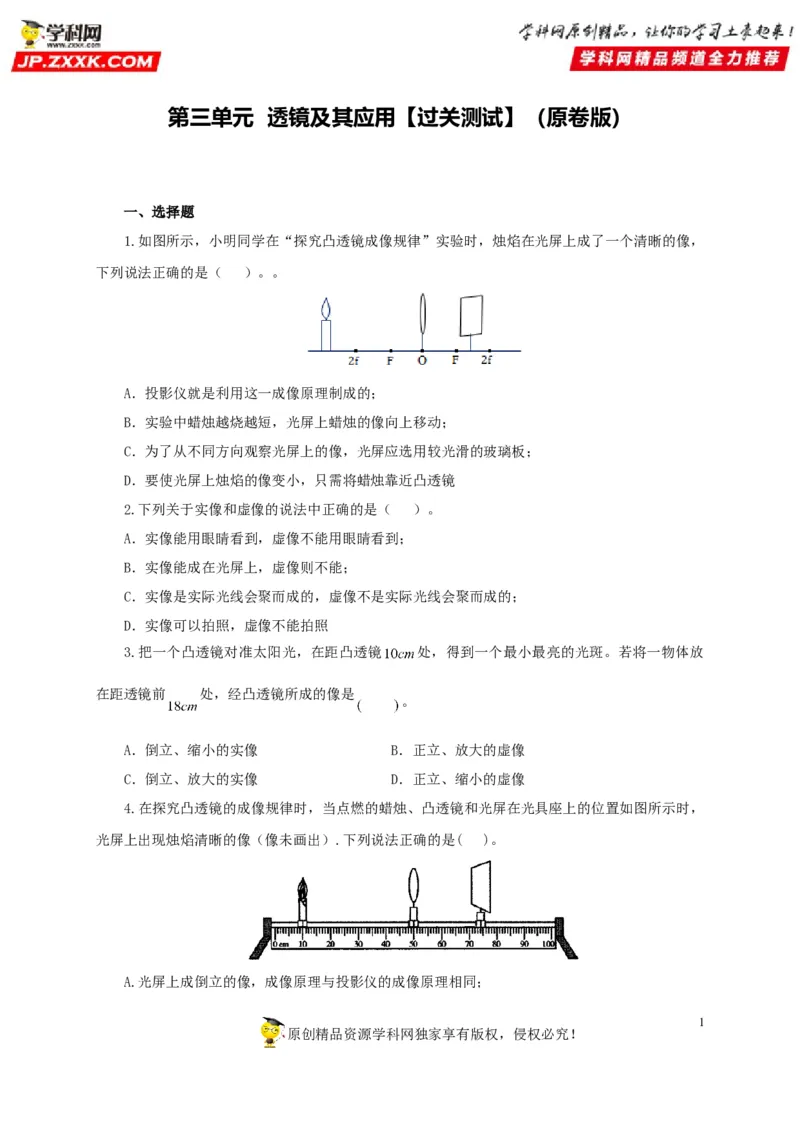

第三单元 透镜及其应用【过关测试】（原卷版）
一、选择题

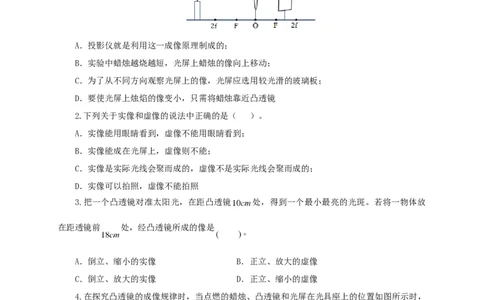

1.如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，
下列说法正确的是（ ）。。
A．投影仪就是利用这一成像原理制成的；
B．实验中蜡烛越烧越短，光屏上蜡烛的像向上移动；
C．为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板；
D．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
2.下列关于实像和虚像的说法中正确的是（ ）。
A．实像能用眼睛看到，虚像不能用眼睛看到；
B．实像能成在光屏上，虚像则不能；
C．实像是实际光线会聚而成的，虚像不是实际光线会聚而成的；
D．实像可以拍照，虚像不能拍照
3.把一个凸透镜对准太阳光，在距凸透镜 处，得到一个最小最亮的光斑。若将一物体放
在距透镜前 处，经凸透镜所成的像是
。
A．倒立、缩小的实像 B．正立、放大的虚像
C．倒立、放大的实像 D．正立、缩小的虚像
4.在探究凸透镜的成像规律时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，
光屏上出现烛焰清晰的像（像未画出）.下列说法正确的是( )。
A.光屏上成倒立的像，成像原理与投影仪的成像原理相同；
1

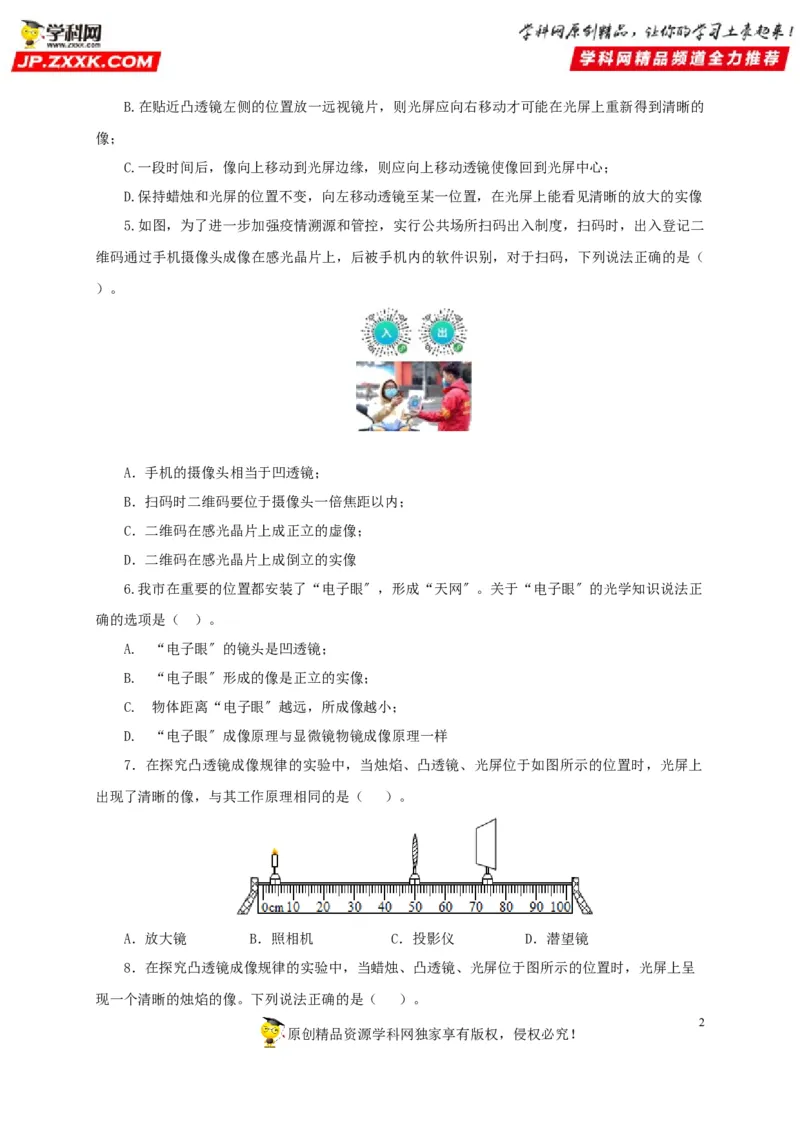

原创精品资源学科网独家享有版权，侵权必究！B.在贴近凸透镜左侧的位置放一远视镜片，则光屏应向右移动才可能在光屏上重新得到清晰的
像；
C.一段时间后，像向上移动到光屏边缘，则应向上移动透镜使像回到光屏中心；
D.保持蜡烛和光屏的位置不变，向左移动透镜至某一位置，在光屏上能看见清晰的放大的实像

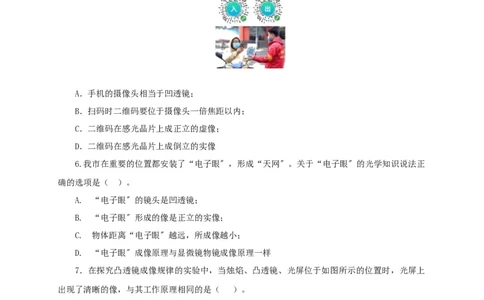

5.如图，为了进一步加强疫情溯源和管控，实行公共场所扫码出入制度，扫码时，出入登记二
维码通过手机摄像头成像在感光晶片上，后被手机内的软件识别，对于扫码，下列说法正确的是（
）。
A．手机的摄像头相当于凹透镜；
B．扫码时二维码要位于摄像头一倍焦距以内；
C．二维码在感光晶片上成正立的虚像；
D．二维码在感光晶片上成倒立的实像
6.我市在重要的位置都安装了“电子眼〞，形成“天网〞。关于“电子眼〞的光学知识说法正
确的选项是（ ）。
A. “电子眼〞的镜头是凹透镜；
B. “电子眼〞形成的像是正立的实像；
C. 物体距离“电子眼〞越远，所成像越小；
D. “电子眼〞成像原理与显微镜物镜成像原理一样
7．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，光屏上
出现了清晰的像，与其工作原理相同的是（ ）。
A．放大镜 B．照相机 C．投影仪 D．潜望镜
8．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于图所示的位置时，光屏上呈
现一个清晰的烛焰的像。下列说法正确的是（ ）。
2

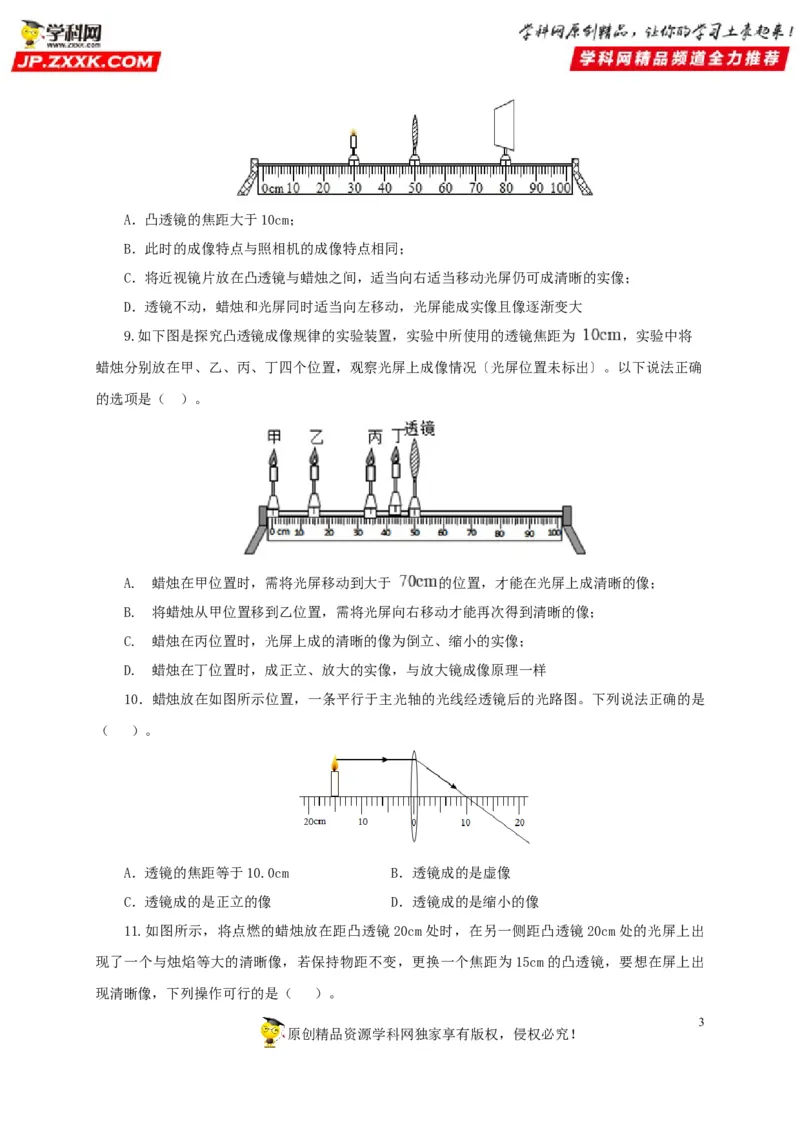

原创精品资源学科网独家享有版权，侵权必究！A．凸透镜的焦距大于10cm；
B．此时的成像特点与照相机的成像特点相同；
C．将近视镜片放在凸透镜与蜡烛之间，适当向右适当移动光屏仍可成清晰的实像；
D．透镜不动，蜡烛和光屏同时适当向左移动，光屏能成实像且像逐渐变大

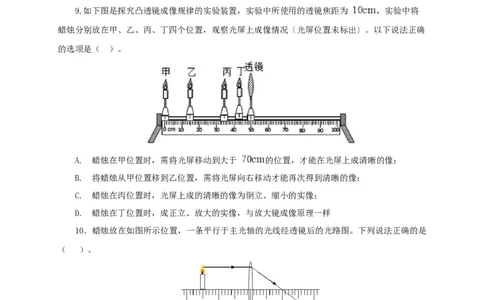

9.如下图是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为 ，实验中将
蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况〔光屏位置未标出〕。以下说法正确
的选项是（ ）。
A. 蜡烛在甲位置时，需将光屏移动到大于 的位置，才能在光屏上成清晰的像；
B. 将蜡烛从甲位置移到乙位置，需将光屏向右移动才能再次得到清晰的像；
C. 蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像；
D. 蜡烛在丁位置时，成正立、放大的实像，与放大镜成像原理一样
10．蜡烛放在如图所示位置，一条平行于主光轴的光线经透镜后的光路图。下列说法正确的是
（ ）。
A．透镜的焦距等于10.0cm B．透镜成的是虚像
C．透镜成的是正立的像 D．透镜成的是缩小的像
11.如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出
现了一个与烛焰等大的清晰像，若保持物距不变，更换一个焦距为15cm的凸透镜，要想在屏上出
现清晰像，下列操作可行的是（ ）。
3

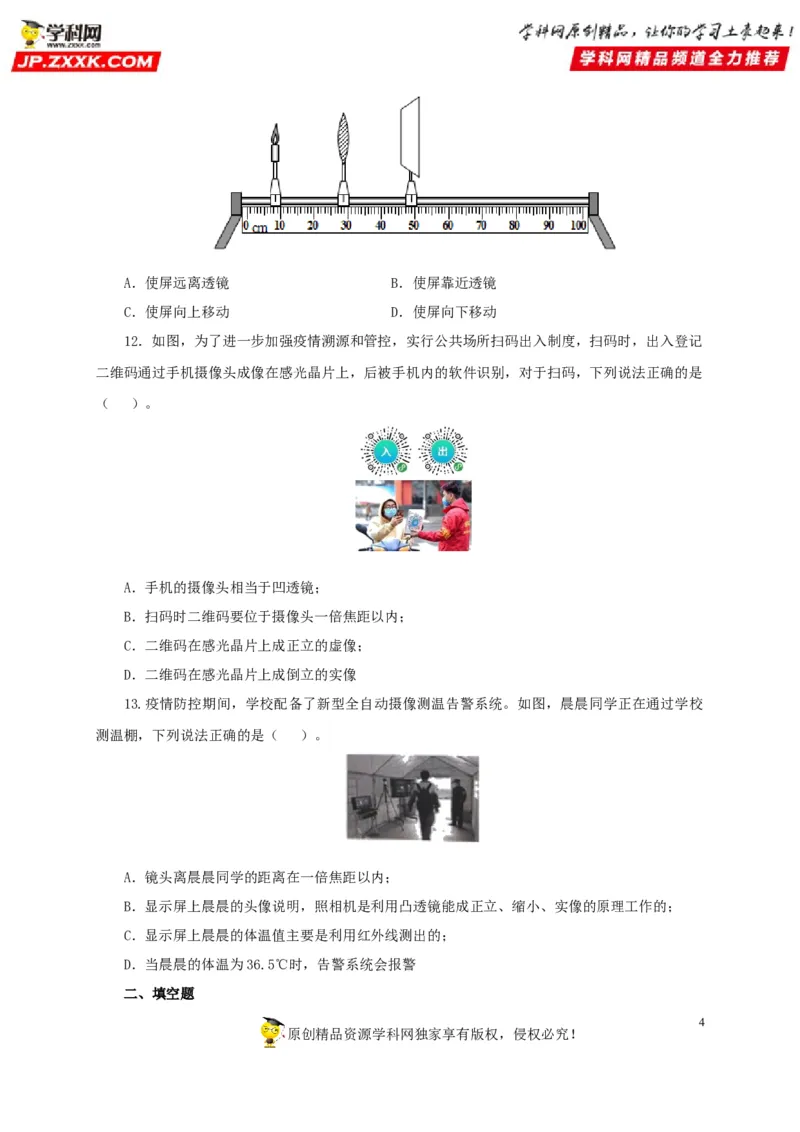

原创精品资源学科网独家享有版权，侵权必究！A．使屏远离透镜 B．使屏靠近透镜
C．使屏向上移动 D．使屏向下移动

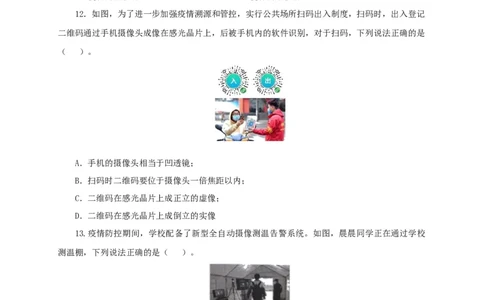

12．如图，为了进一步加强疫情溯源和管控，实行公共场所扫码出入制度，扫码时，出入登记
二维码通过手机摄像头成像在感光晶片上，后被手机内的软件识别，对于扫码，下列说法正确的是
（ ）。
A．手机的摄像头相当于凹透镜；
B．扫码时二维码要位于摄像头一倍焦距以内；
C．二维码在感光晶片上成正立的虚像；
D．二维码在感光晶片上成倒立的实像
13.疫情防控期间，学校配备了新型全自动摄像测温告警系统。如图，晨晨同学正在通过学校
测温棚，下列说法正确的是（ ）。
A．镜头离晨晨同学的距离在一倍焦距以内；
B．显示屏上晨晨的头像说明，照相机是利用凸透镜能成正立、缩小、实像的原理工作的；
C．显示屏上晨晨的体温值主要是利用红外线测出的；
D．当晨晨的体温为36.5℃时，告警系统会报警
二、填空题
4

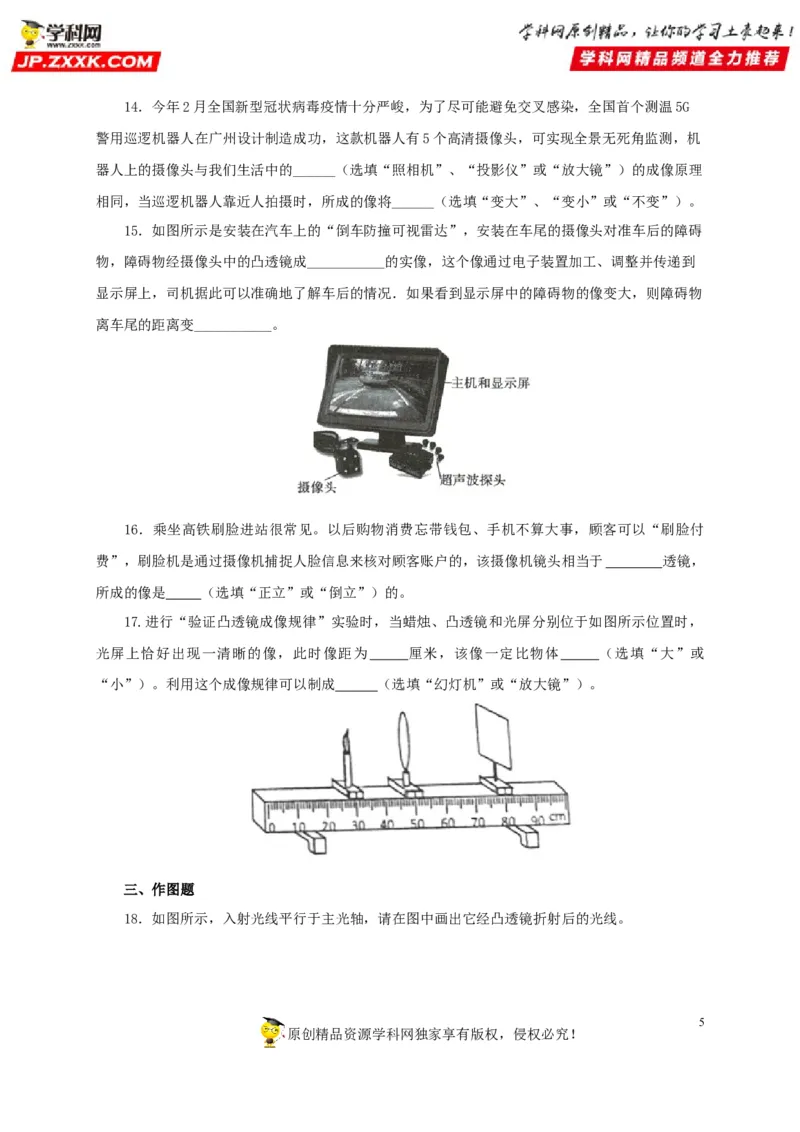

原创精品资源学科网独家享有版权，侵权必究！14．今年2月全国新型冠状病毒疫情十分严峻，为了尽可能避免交叉感染，全国首个测温5G
警用巡逻机器人在广州设计制造成功，这款机器人有5个高清摄像头，可实现全景无死角监测，机
器人上的摄像头与我们生活中的______（选填“照相机”、“投影仪”或“放大镜”）的成像原理
相同，当巡逻机器人靠近人拍摄时，所成的像将______（选填“变大”、“变小”或“不变”）。
15．如图所示是安装在汽车上的“倒车防撞可视雷达”，安装在车尾的摄像头对准车后的障碍
物，障碍物经摄像头中的凸透镜成___________的实像，这个像通过电子装置加工、调整并传递到
显示屏上，司机据此可以准确地了解车后的情况．如果看到显示屏中的障碍物的像变大，则障碍物
离车尾的距离变___________。
16．乘坐高铁刷脸进站很常见。以后购物消费忘带钱包、手机不算大事，顾客可以“刷脸付
费”，刷脸机是通过摄像机捕捉人脸信息来核对顾客账户的，该摄像机镜头相当于 透镜，
所成的像是 （选填“正立”或“倒立”）的。
17.进行“验证凸透镜成像规律”实验时，当蜡烛、凸透镜和光屏分别位于如图所示位置时，
光屏上恰好出现一清晰的像，此时像距为 厘米，该像一定比物体 （选填“大”或
“小”）。利用这个成像规律可以制成 （选填“幻灯机”或“放大镜”）。
三、作图题

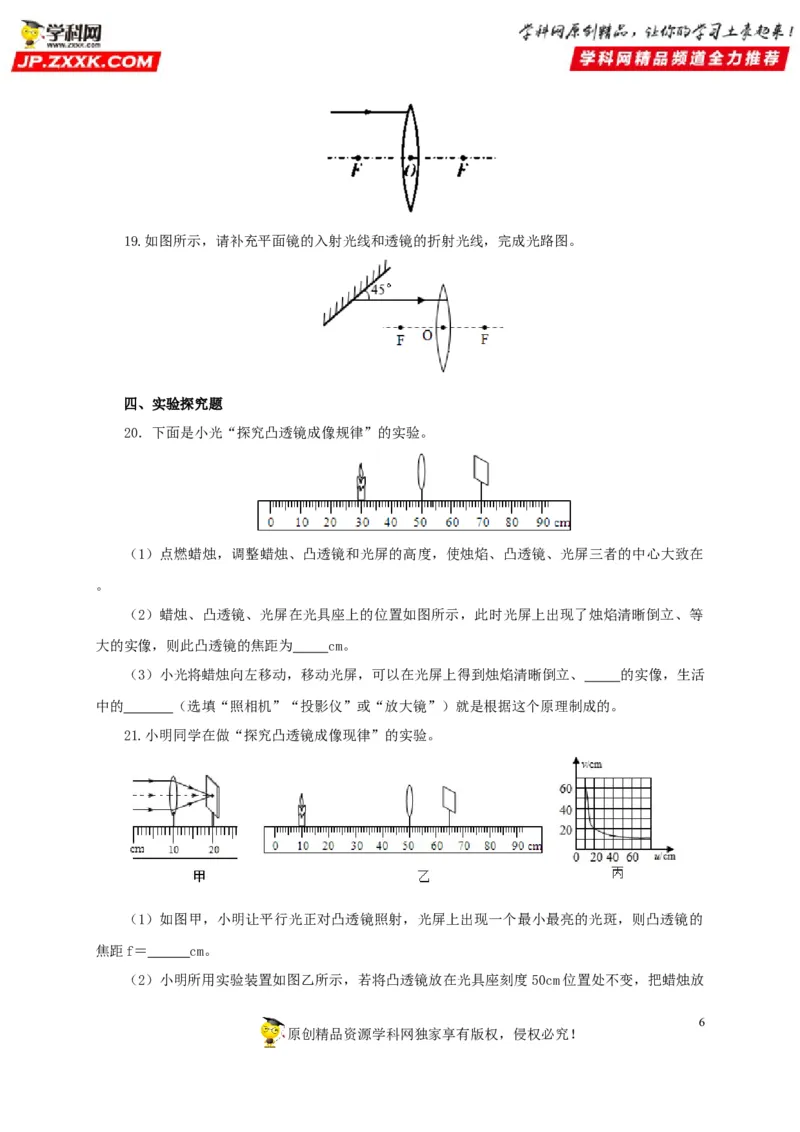

18．如图所示，入射光线平行于主光轴，请在图中画出它经凸透镜折射后的光线。
5
原创精品资源学科网独家享有版权，侵权必究！19.如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
四、实验探究题
20．下面是小光“探究凸透镜成像规律”的实验。
（1）点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在
。
（2）蜡烛、凸透镜、光屏在光具座上的位置如图所示，此时光屏上出现了烛焰清晰倒立、等
大的实像，则此凸透镜的焦距为 cm。
（3）小光将蜡烛向左移动，移动光屏，可以在光屏上得到烛焰清晰倒立、 的实像，生活
中的 （选填“照相机”“投影仪”或“放大镜”）就是根据这个原理制成的。
21.小明同学在做“探究凸透镜成像现律”的实验。
（1）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的
焦距f＝ cm。
（2）小明所用实验装置如图乙所示，若将凸透镜放在光具座刻度50cm位置处不变，把蜡烛放
6

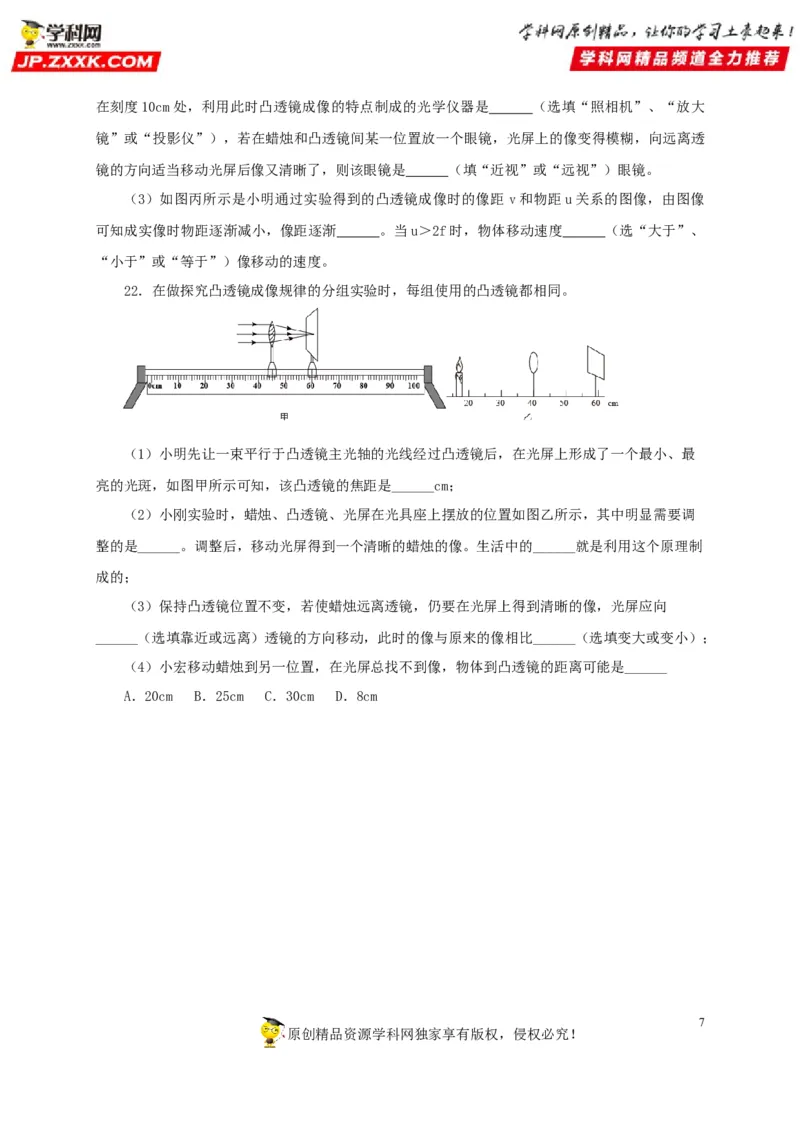

原创精品资源学科网独家享有版权，侵权必究！在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是 （选填“照相机”、“放大
镜”或“投影仪”），若在蜡烛和凸透镜间某一位置放一个眼镜，光屏上的像变得模糊，向远离透
镜的方向适当移动光屏后像又清晰了，则该眼镜是 （填“近视”或“远视”）眼镜。
（3）如图丙所示是小明通过实验得到的凸透镜成像时的像距 v和物距u关系的图像，由图像
可知成实像时物距逐渐减小，像距逐渐 。当u＞2f时，物体移动速度 （选“大于”、
“小于”或“等于”）像移动的速度。
22．在做探究凸透镜成像规律的分组实验时，每组使用的凸透镜都相同。
（1）小明先让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最
亮的光斑，如图甲所示可知，该凸透镜的焦距是______cm；
（2）小刚实验时，蜡烛、凸透镜、光屏在光具座上摆放的位置如图乙所示，其中明显需要调
整的是______。调整后，移动光屏得到一个清晰的蜡烛的像。生活中的______就是利用这个原理制
成的；
（3）保持凸透镜位置不变，若使蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向
______（选填靠近或远离）透镜的方向移动，此时的像与原来的像相比______（选填变大或变小）；
（4）小宏移动蜡烛到另一位置，在光屏总找不到像，物体到凸透镜的距离可能是______
A．20cm B．25cm C．30cm D．8cm
