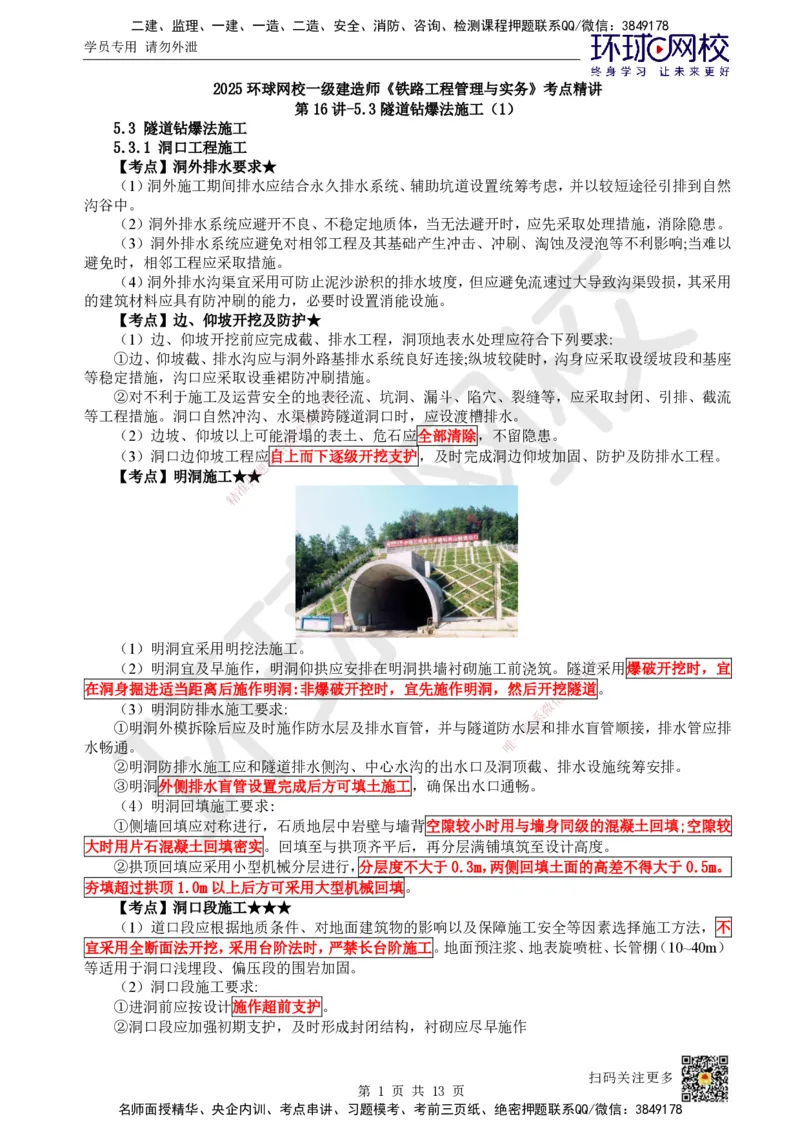

2025环球网校一级建造师《铁路工程管理与实务》考点精讲
第16讲-5.3隧道钻爆法施工（1）
5.3 隧道钻爆法施工
5.3.1 洞口工程施工
【考点】洞外排水要求★
（1）洞外施工期间排水应结合永久排水系统、辅助坑道设置统筹考虑，并以较短途径引排到自然
沟谷中。
（2）洞外排水系统应避开不良、不稳定地质体，当无法避开时，应先采取处理措施，消除隐患。
（3）洞外排水系统应避免对相邻工程及其基础产生冲击、冲刷、淘蚀及浸泡等不利影响;当难以
避免时，相邻工程应采取措施。
（4）洞外排水沟渠宜采用可防止泥沙淤积的排水坡度，但应避免流速过大导致沟渠毁损，其采用
的建筑材料应具有防冲刷的能力，必要时设置消能设施。
【考点】边、仰坡开挖及防护★
（1）边、仰坡开挖前应完成截、排水工程，洞顶地表水处理应符合下列要求:
①边、仰坡截、排水沟应与洞外路基排水系统良好连接;纵坡较陡时，沟身应采取设缓坡段和基座
等稳定措施，沟口应采取设垂裙防冲刷措施。
②对不利于施工及运营安全的地表8径流、坑洞、漏斗、陷穴、裂缝等，应采取封闭、引排、截流
7
1
9
等工程措施。洞口自然冲沟、水渠
8
横4跨隧道洞口时，应设渡槽排水。
3
信
（2）边坡、仰坡以上可能微滑塌的表土、危石应全部清除，不留隐患。
系
（3）洞口边仰坡工程应联自上而下逐级开挖支护，及时完成洞边仰坡加固、防护及防排水工程。
题

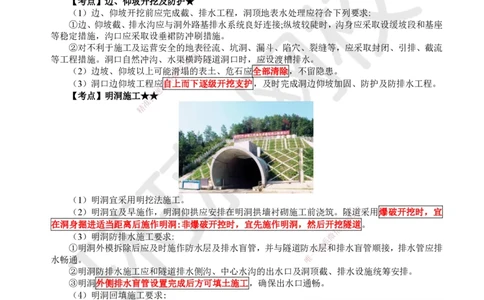

【考点】明洞施工★押★
准
精
（1）明洞宜采用明挖法施工。
8
（2）明洞宜及早施作，明洞仰拱应安排在明洞拱墙衬砌施工前浇筑。隧
1
7道采用爆破开挖时，宜
9
4
在洞身掘进适当距离后施作明洞:非爆破开控时，宜先施作明洞，然后开挖3 8隧道。
信
（3）明洞防排水施工要求: 微
系
①明洞外模拆除后应及时施作防水层及排水盲管，并与隧道防水联层和排水盲管顺接，排水管应排
一
水畅通。 唯
②明洞防排水施工应和隧道排水侧沟、中心水沟的出水口及洞顶截、排水设施统筹安排。
③明洞外侧排水盲管设置完成后方可填土施工，确保出水口通畅。
（4）明洞回填施工要求:
①侧墙回填应对称进行，石质地层中岩壁与墙背空隙较小时用与墙身同级的混凝土回填;空隙较
大时用片石混凝土回填密实。回填至与拱顶齐平后，再分层满铺填筑至设计高度。
②拱顶回填应采用小型机械分层进行，分层度不大于0.3m，两侧回填土面的高差不得大于0.5m。
夯填超过拱顶1.0m以上后方可采用大型机械回填。
【考点】洞口段施工★★★
（1）道口段应根据地质条件、对地面建筑物的影响以及保障施工安全等因素选择施工方法，不
宜采用全断面法开挖，采用台阶法时，严禁长台阶施工。地面预注浆、地表旋喷桩、长管棚（10~40m）
等适用于洞口浅埋段、偏压段的围岩加固。
（2）洞口段施工要求:
①进洞前应按设计施作超前支护。
②洞口段应加强初期支护，及时形成封闭结构，衬砌应尽早施作
扫码关注更多
第 1 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

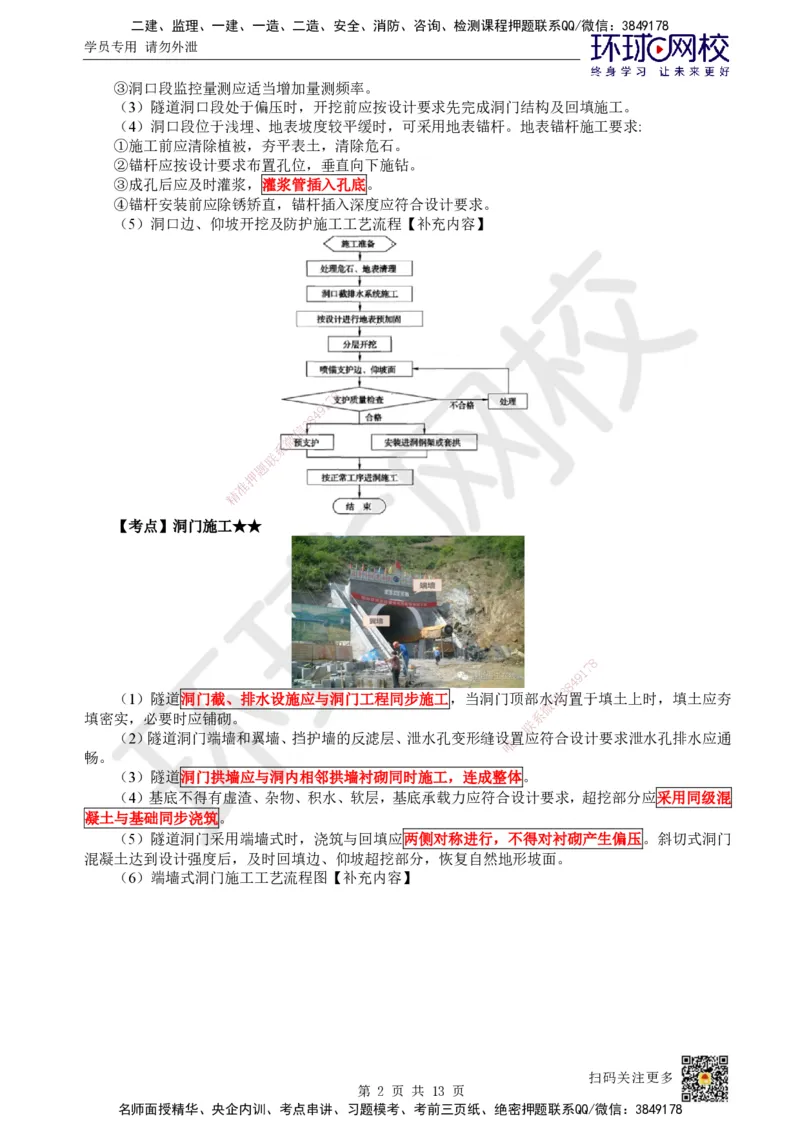

③洞口段监控量测应适当增加量测频率。
（3）隧道洞口段处于偏压时，开挖前应按设计要求先完成洞门结构及回填施工。
（4）洞口段位于浅埋、地表坡度较平缓时，可采用地表锚杆。地表锚杆施工要求:
①施工前应清除植被，夯平表土，清除危石。
②锚杆应按设计要求布置孔位，垂直向下施钻。
③成孔后应及时灌浆，灌浆管插入孔底。
④锚杆安装前应除锈矫直，锚杆插入深度应符合设计要求。
（5）洞口边、仰坡开挖及防护施工工艺流程【补充内容】
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

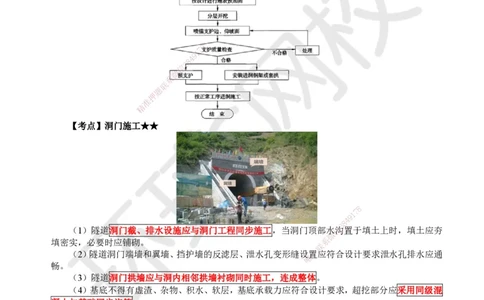

【考点】洞门施工★ ★
8
1
7
9
8
4
（1）隧道洞门截、排水设施应与洞门工程同步 施工，当洞门顶部水信沟
3
置于填土上时，填土应夯
微
填密实，必要时应铺砌。 系
联
（2）隧道洞门端墙和翼墙、挡护墙的反滤层、泄水孔变 形缝设
唯
一置应符合设计要求泄水孔排水应通
畅。
（3）隧道洞门拱墙应与洞内相邻拱墙衬砌同时施工，连成整体。
（4）基底不得有虚渣、杂物、积水、软层，基底承载力应符合设计要求，超挖部分应采用同级混
凝土与基础同步浇筑。
（5）隧道洞门采用端墙式时，浇筑与回填应两侧对称进行，不得对衬砌产生偏压。斜切式洞门
混凝土达到设计强度后，及时回填边、仰坡超挖部分，恢复自然地形坡面。

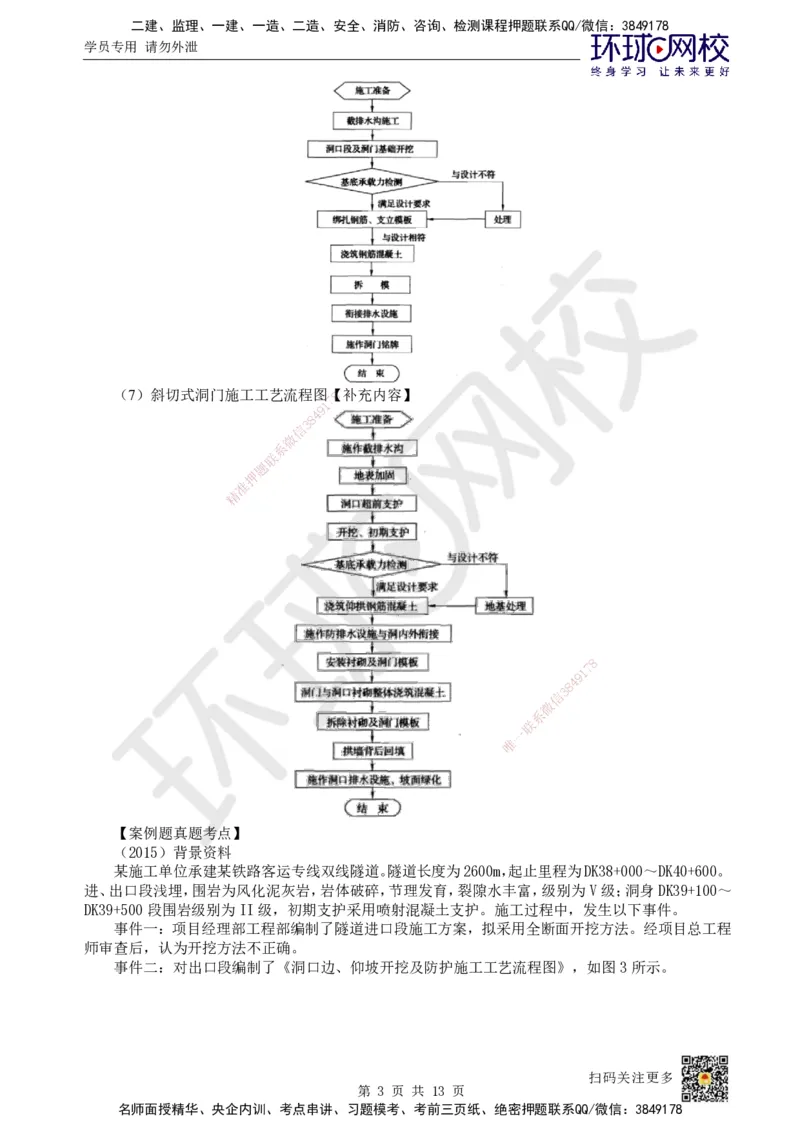

（6）端墙式洞门施工工艺流程图【补充内容】
扫码关注更多
第 2 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

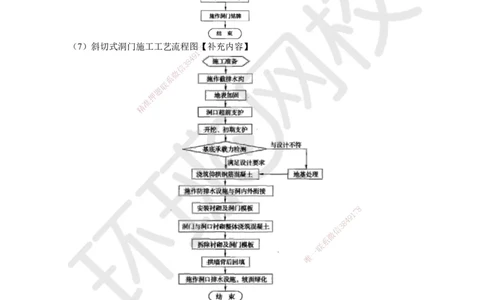

（7）斜切式洞门施工工艺流程图8【 补充内容】
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
【案例题真题考点】
（2015）背景资料
某施工单位承建某铁路客运专线双线隧道。隧道长度为2600m，起止里程为DK38+000～DK40+600。
进、出口段浅埋，围岩为风化泥灰岩，岩体破碎，节理发育，裂隙水丰富，级别为V级；洞身DK39+100～
DK39+500段围岩级别为II级，初期支护采用喷射混凝土支护。施工过程中，发生以下事件。
事件一：项目经理部工程部编制了隧道进口段施工方案，拟采用全断面开挖方法。经项目总工程
师审查后，认为开挖方法不正确。
事件二：对出口段编制了《洞口边、仰坡开挖及防护施工工艺流程图》，如图3所示。
扫码关注更多
第 3 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

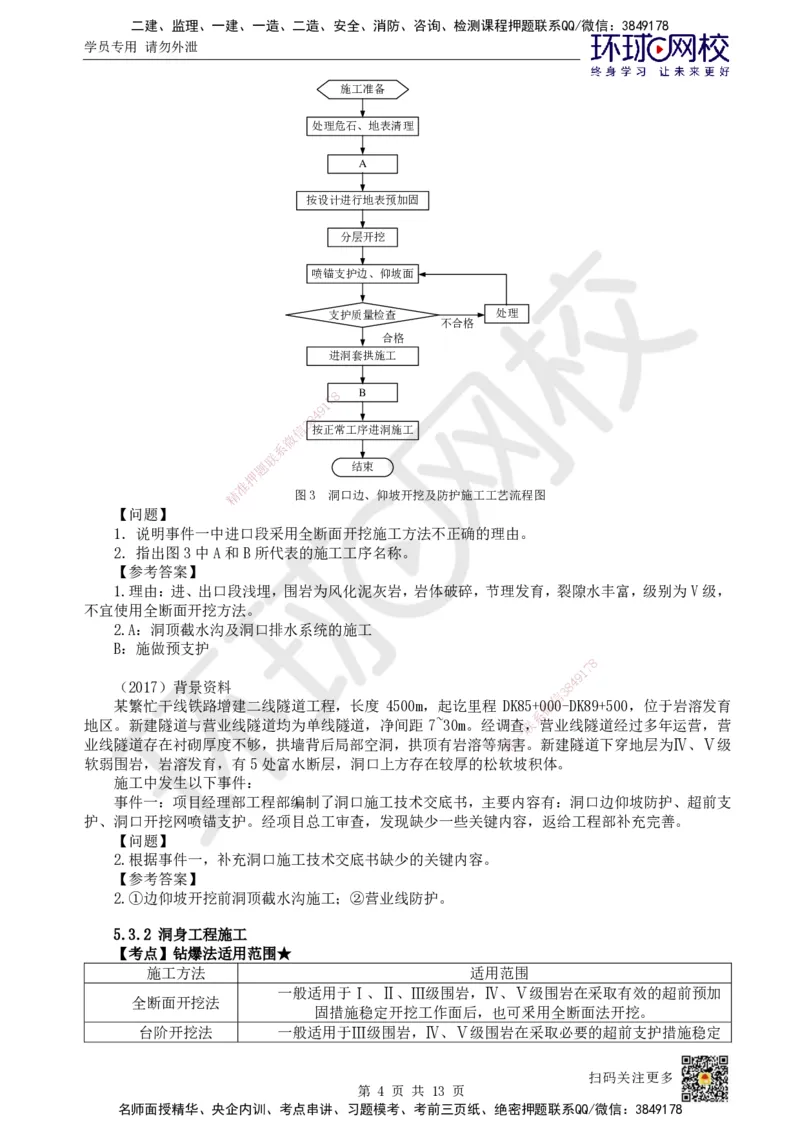

施工准备
处理危石、地表清理
A
按设计进行地表预加固
分层开挖
喷锚支护边、仰坡面
支护质量检查 处理
不合格
合格
进洞套拱施工
8 B
7
1
9
4
8
3
信按正常工序进洞施工
微
系
联
题 结束
押
准

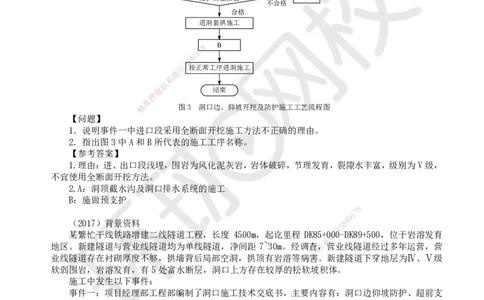

精 图3 洞口边、仰坡开挖及防护施工工艺流程图
【问题】
1．说明事件一中进口段 采用全断面开挖施工方法不正确的理由。
2．指出图3中A和B所代表的施工工序名称。
【参考答案】
1.理由：进、出口段浅埋，围岩为 风化泥灰岩，岩体破碎，节理发育，裂隙水丰富，级别为V级，
不宜使用全断面开挖方法。
2.A：洞顶截水沟及洞口排水系统的施 工
B：施做预支护
8
1
7
9
（2017）背景资料 8
4
信
3
某繁忙干线铁路增建二线隧道工程，长度 4500m， 起讫里程 DK85+微000-DK89+500，位于岩溶发育
系
地区。新建隧道与营业线隧道均为单线隧道，净间距 7~30 m。经调查联，营业线隧道经过多年运营，营
一
业线隧道存在衬砌厚度不够，拱墙背后局部空洞，拱顶有岩 溶等病唯害。新建隧道下穿地层为Ⅳ、Ⅴ级
软弱围岩，岩溶发育，有5处富水断层，洞口上方存在较厚的松 软坡积体。
施工中发生以下事件：
事件一：项目经理部工程部编制了洞口施工技术交底书，主要内容有：洞口边仰坡防护、超前支
护、洞口开挖网喷锚支护。经项目总工审查，发现缺少一些关键内容，返给工程部补充完善。
【问题】
2.根据事件一，补充洞口施工技术交底书缺少的关键内容。
【参考答案】
2.①边仰坡开挖前洞顶截水沟施工；②营业线防护。
5.3.2 洞身工程施工
【考点】钻爆法适用范围★
施工方法 适用范围
一般适用于Ⅰ、Ⅱ、Ⅲ级围岩，Ⅳ、Ⅴ级围岩在采取有效的超前预加
全断面开挖法
固措施稳定开挖工作面后，也可釆用全断面法开挖。
台阶开挖法 一般适用于Ⅲ级围岩，Ⅳ、Ⅴ级围岩在采取必要的超前支护措施稳定
扫码关注更多
第 4 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
开挖工作面后也可选用台阶法。
一般适用于Ⅳ、Ⅴ级围岩浅埋双线隧道，软弱围岩或三线隧道釆用中
中隔壁法施工
隔壁法时宜增设临时仰拱。
双侧壁导坑法施
适用于浅埋双线或三线隧道Ⅴ、Ⅵ级围岩。
工

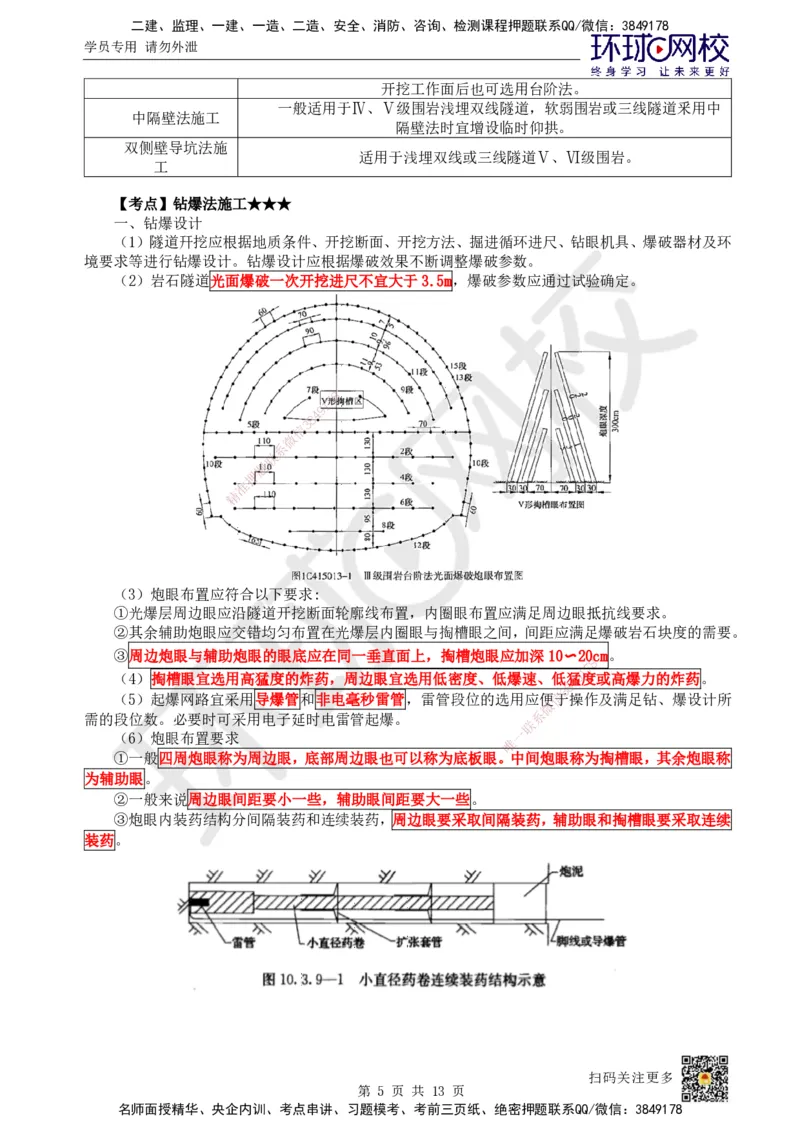

【考点】钻爆法施工★★★
一、钻爆设计
（1）隧道幵挖应根据地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具、爆破器材及环
境要求等进行钻爆设计。钻爆设计应根据爆破效果不断调整爆破参数。
（2）岩石隧道光面爆破一次开挖进尺不宜大于3.5m，爆破参数应通过试验确定。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）炮眼布置应符合以下要求:
①光爆层周边眼应沿隧道开挖断面轮 廓线布置，内圈眼布置应满足周边眼抵抗线要求。
②其余辅助炮眼应交错均匀布置在光爆层内圈眼与掏槽眼之间，间距应满足爆破岩石块度的需要。
③周边炮眼与辅助炮眼的眼底应在同一垂直 面上，掏槽炮眼应加深10〜2
8
0cm。
1
7
（4）掏槽眼宜选用高猛度的炸药，周边眼宜选 用低密度、低爆速、低
8
4猛9度或高爆力的炸药。
（5）起爆网路宜采用导爆管和非电毫秒雷管， 雷管段位的选用应便信于
3
操作及满足钻、爆设计所
微
需的段位数。必要时可采用电子延时电雷管起爆。 系
联
（6）炮眼布置要求
唯
一
①一般四周炮眼称为周边眼，底部周边眼也可以称为底板眼 。中间炮眼称为掏槽眼，其余炮眼称
为辅助眼。
②一般来说周边眼间距要小一些，辅助眼间距要大一些。
③炮眼内装药结构分间隔装药和连续装药，周边眼要采取间隔装药，辅助眼和掏槽眼要采取连续
装药。
扫码关注更多
第 5 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

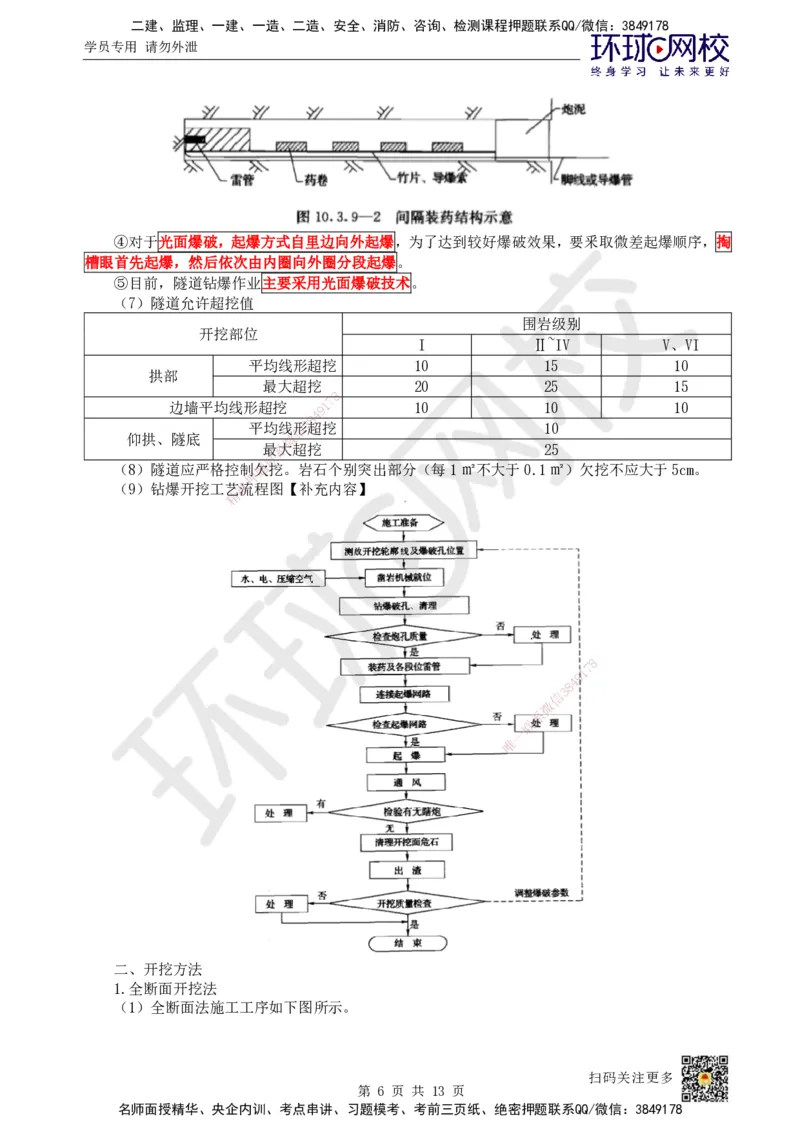

④对于光面爆破，起爆方式自里边向外起爆，为了达到较好爆破效果，要釆取微差起爆顺序，掏
槽眼首先起爆，然后依次由内圈向外圈分段起爆。
⑤目前，隧道钻爆作业主要采用光面爆破技术。
（7）隧道允许超挖值
围岩级别
开挖部位
I Ⅱ~IV V、VI
平均线形超挖 10 15 10
拱部
最大超挖 20 25 15
8
7
边墙平均线形超挖 9 1 10 10 10
4
8
平均线信形3超挖 10
仰拱、隧底 微
最系大超挖 25
联
（8）隧道应严格控制题欠挖。岩石个别突出部分（每1㎡不大于0.1㎡）欠挖不应大于5cm。
押
（9）钻爆开挖工艺准流程图【补充内容】
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
二、开挖方法
1.全断面开挖法
（1）全断面法施工工序如下图所示。
扫码关注更多
第 6 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
（2）全断面开挖应符合联下列要求:
题
①Ⅰ、Ⅱ级围岩开挖押循环进尺不宜大于3.5m，Ⅲ级围岩循环进尺不宜大于3.0m；
准
②Ⅳ、Ⅴ级围岩在精采取有效的超前预加固措施稳定开挖工作面后，若采用全断面法开挖，循环进
尺不得大于2m。
（3）全断面开挖法施工 工艺流程图【补充内容】
8
1
7
9
8
4
信
3
微
系
联
一
唯

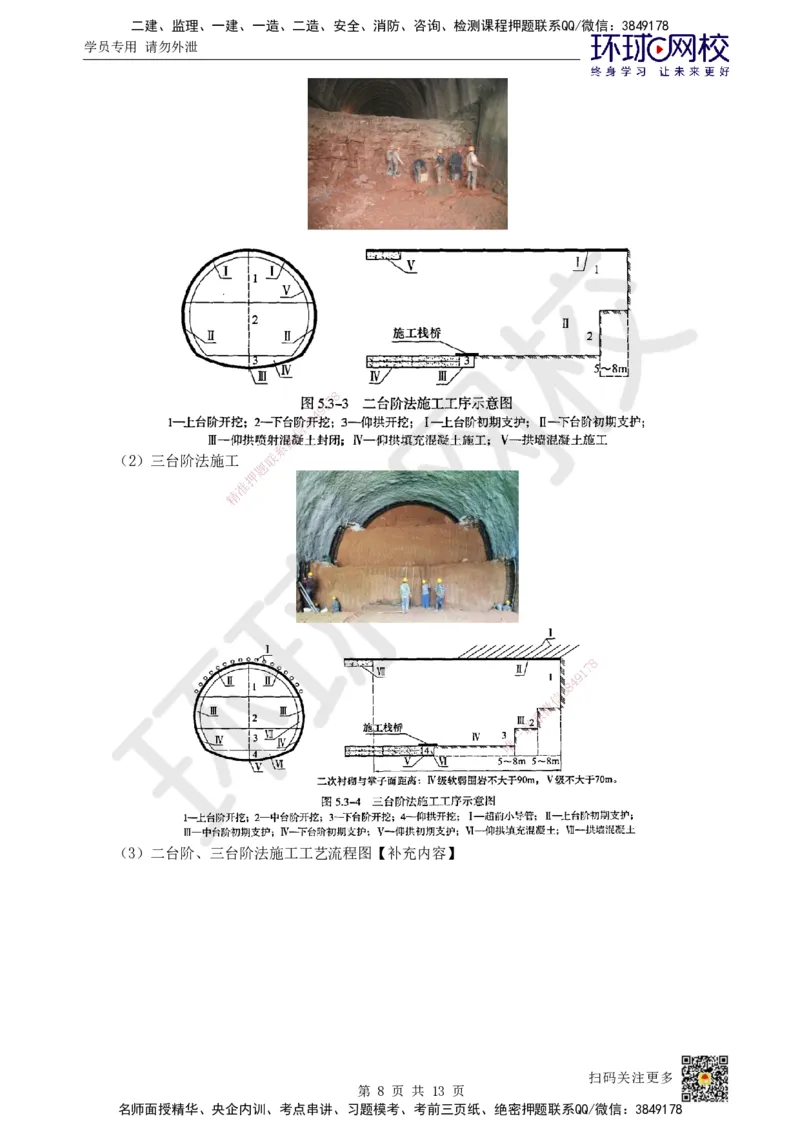

2.台阶开挖法
台阶法分为二台阶法、三台阶法、三台阶预留核心土法等。
（1）二台阶法施工
扫码关注更多
第 7 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
（2）三台阶法施工 联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）二台阶、三台阶法施工工艺流程图【补充内容】
扫码关注更多
第 8 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）三台阶预留核心土法施工
8
1
7
9
8
4
信
3
微
系
联
一
唯
（5）三台阶预留核心土法施工工艺流程图【补充内容】
扫码关注更多
第 9 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

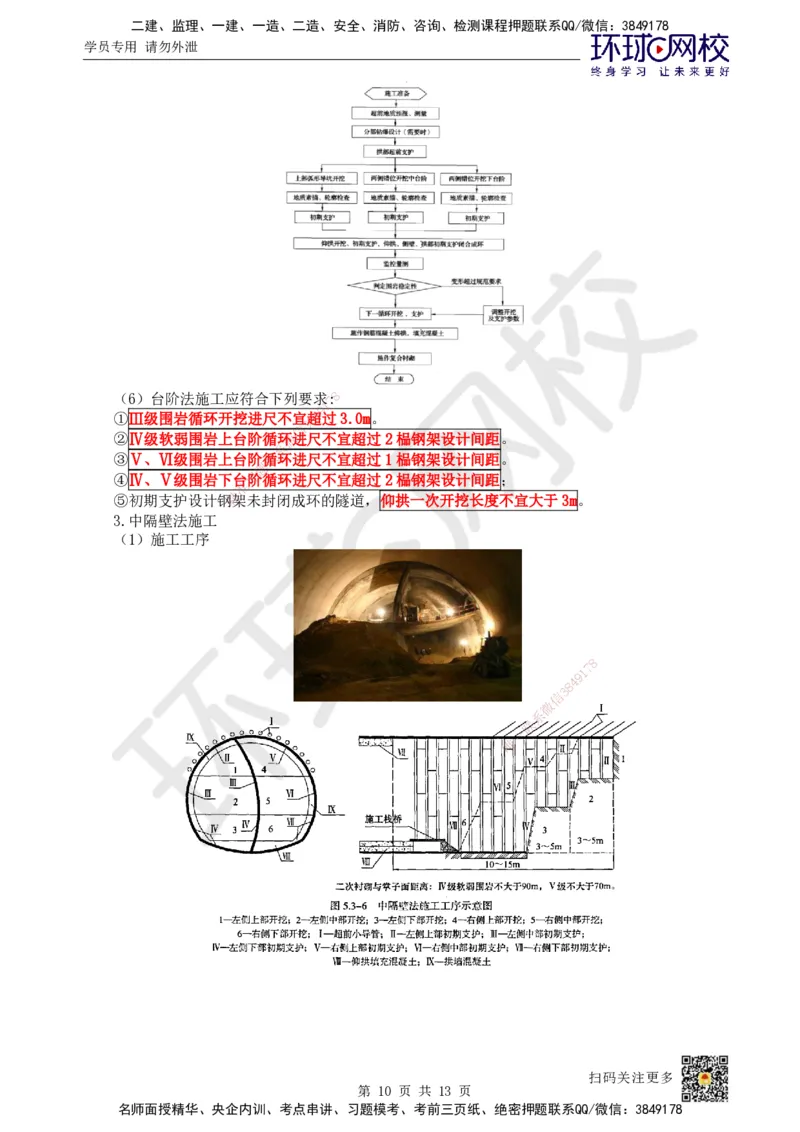

（6）台阶法施工应符合下列要求7 8:
1
9
①Ⅲ级围岩循环开挖进尺不宜8超4过3.0m。
3
信
②Ⅳ级软弱围岩上台阶循环微进尺不宜超过2榀钢架设计间距。
系
③Ⅴ、Ⅵ级围岩上台阶联循环进尺不宜超过1榀钢架设计间距。
题
④Ⅳ、Ⅴ级围岩下台押阶循环进尺不宜超过2榀钢架设计间距；
准
精
⑤初期支护设计钢架未封闭成环的隧道，仰拱一次开挖长度不宜大于3m。

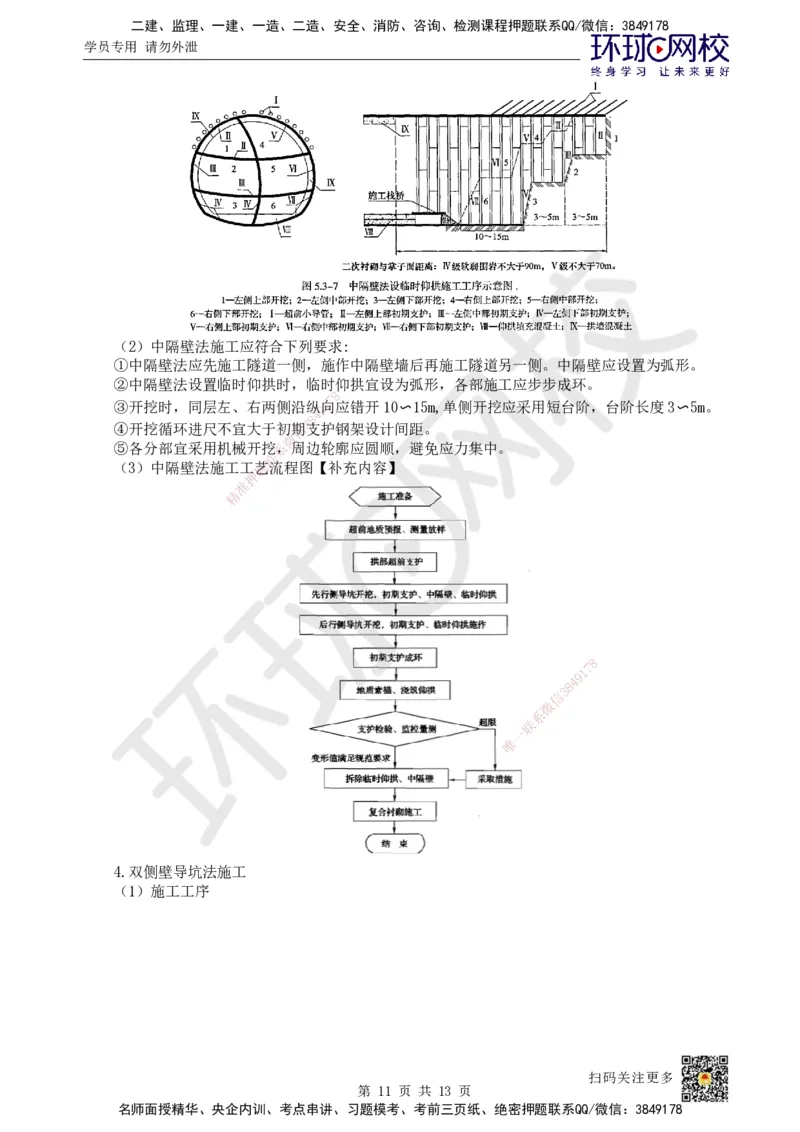

3.中隔壁法施工
（1）施工工序
8
1
7
9
8
4
信
3
微
系
联
一
唯
扫码关注更多
第 10 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）中隔壁法施工应符合下列要求:
①中隔壁法应先施工隧道一侧，施作中隔壁墙后再施工隧道另一侧。中隔壁应设置为弧形。
②中隔壁法设置临时仰拱时，临时仰拱宜设为弧形，各部施工应步步成环。
8
7
③开挖时，同层左、右两侧沿纵9 1向应错开10〜15m,单侧开挖应采用短台阶，台阶长度3〜5m。
4
8
3
④开挖循环进尺不宜大于初信期支护钢架设计间距。
微
⑤各分部宜采用机械开挖系，周边轮廓应圆顺，避免应力集中。
联
（3）中隔壁法施工工题艺流程图【补充内容】
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯

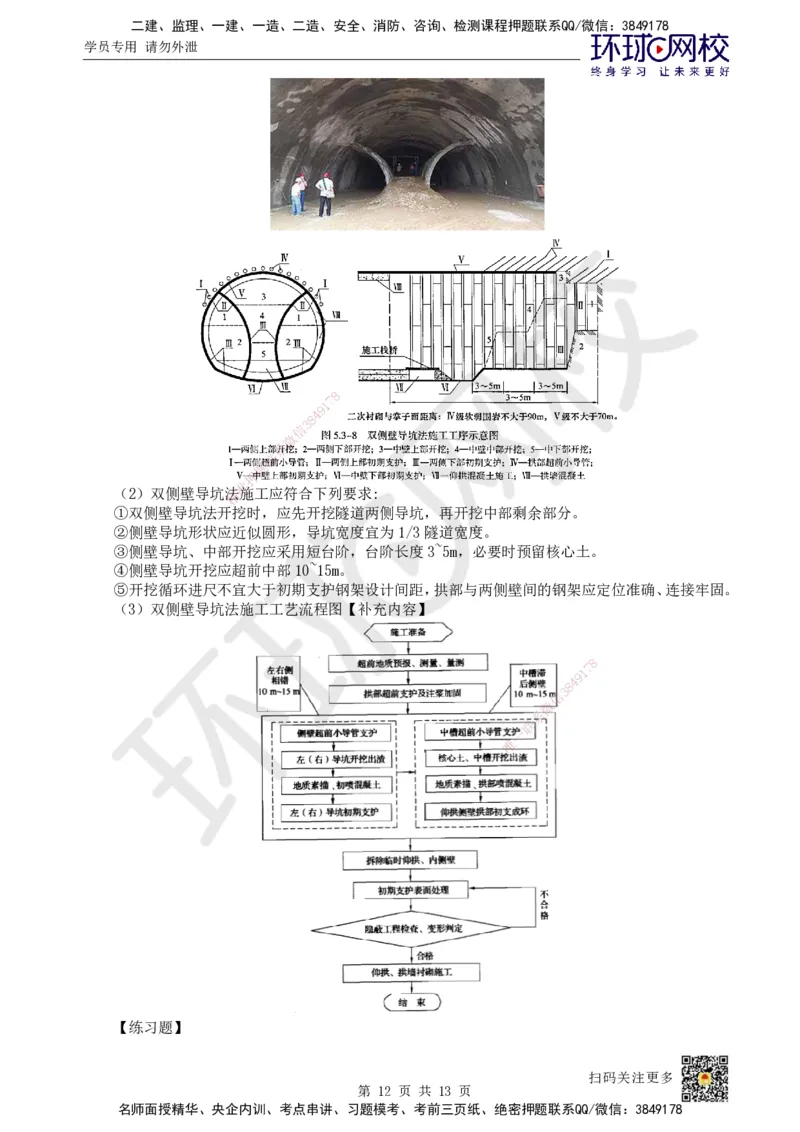

4.双侧壁导坑法施工
（1）施工工序
扫码关注更多
第 11 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
（2）双侧壁导坑精法施工应符合下列要求:
①双侧壁导坑法开挖 时，应先开挖隧道两侧导坑，再开挖中部剩余部分。
②侧壁导坑形状应近似 圆形，导坑宽度宜为1/3隧道宽度。
③侧壁导坑、中部开挖应采用短台阶，台阶长度3~5m，必要时预留核心土。
④侧壁导坑开挖应超前中部 10~15m。
⑤开挖循环进尺不宜大于初期支 护钢架设计间距，拱部与两侧壁间的钢架应定位准确、连接牢固。
（3）双侧壁导坑法施工工艺流程图【补充内容】
8
1
7
9
8
4
信
3
微
系
联
一
唯
【练习题】
扫码关注更多
第 12 页 共 13 页 内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

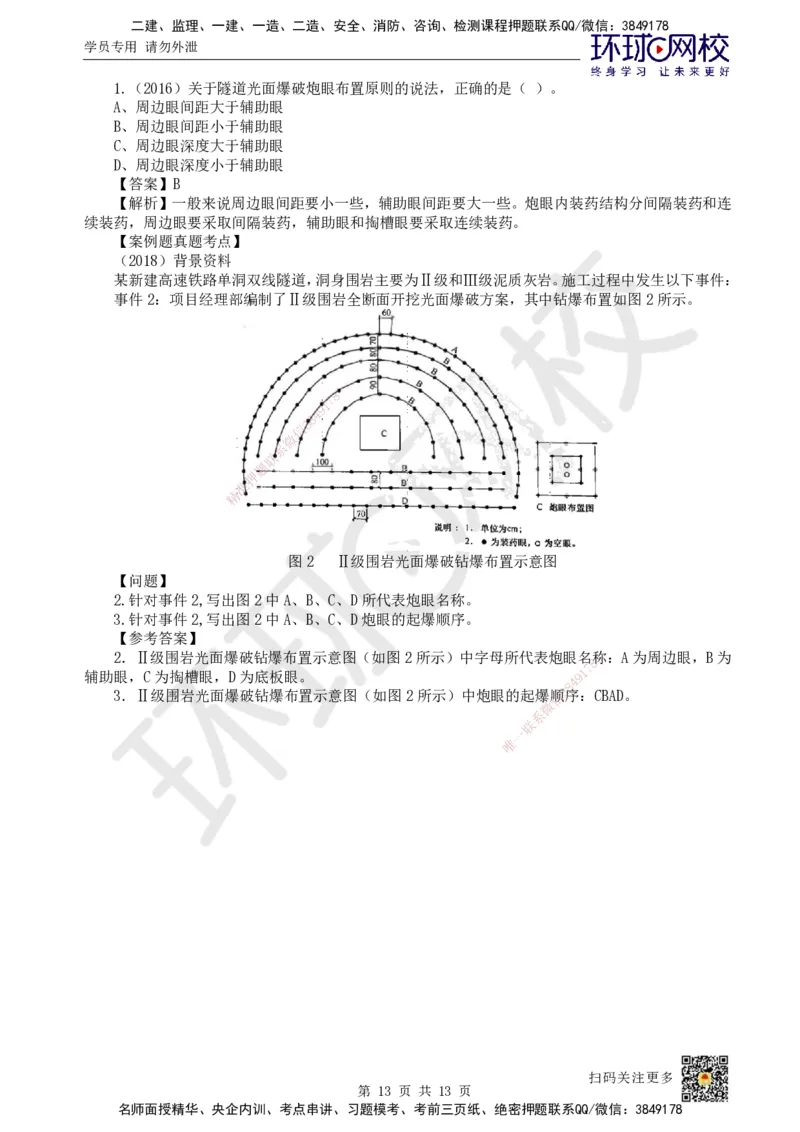

1.（2016）关于隧道光面爆破炮眼布置原则的说法，正确的是（ ）。
A、周边眼间距大于辅助眼
B、周边眼间距小于辅助眼
C、周边眼深度大于辅助眼
D、周边眼深度小于辅助眼
【答案】B
【解析】一般来说周边眼间距要小一些，辅助眼间距要大一些。炮眼内装药结构分间隔装药和连
续装药，周边眼要采取间隔装药，辅助眼和掏槽眼要采取连续装药。
【案例题真题考点】
（2018）背景资料
某新建高速铁路单洞双线隧道，洞身围岩主要为Ⅱ级和Ⅲ级泥质灰岩。施工过程中发生以下事件：
事件2：项目经理部编制了Ⅱ级围岩全断面开挖光面爆破方案，其中钻爆布置如图2所示。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
图2 Ⅱ级围岩光面爆破钻爆布置示意图
【问题】
2.针对事件2,写出图2中A、B、 C、D所代表炮眼名称。
3.针对事件2,写出图2中A、B、C、 D炮眼的起爆顺序。
【参考答案】
2．Ⅱ级围岩光面爆破钻爆布置示意图（如 图2所示）中字母所代表炮眼名
8
称：A为周边眼，B为
辅助眼，C为掏槽眼，D为底板眼。 9 1
7
8
4
3．Ⅱ级围岩光面爆破钻爆布置示意图（如图2所 示）中炮眼的起爆信顺3序：CBAD。
微
系
联
一
唯
