考点：炼钢设备安装技术 ★★
内容：
一、转炉炼钢设备组成
二、转炉炼钢设备安装
考情：
8
7
1
9
4
8
3
信
一、转炉炼钢设备组成微
系
联
1.转炉生产设备 题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
1）原料供应系统：包括铁水预处理、铁水倒罐站、混铁炉、废钢间、铁合金供应及石
灰供应等设备；
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）吹炼、精炼与出钢系统：包括转炉本体、托圈、倾动装置、出钢、出渣及钢水精炼
等设备；
3）供氧系统：包括氧枪、氧枪横移（更换）小车、氧枪升降设备及滑道、氧气阀门间
设备、副枪系统；
4）烟气净化与煤气回收系统：包括烟气冷却设备、煤气回收设备、蒸汽回收设备、烟
气除尘及净化设备；
8
7
1
9
4
8
3
信

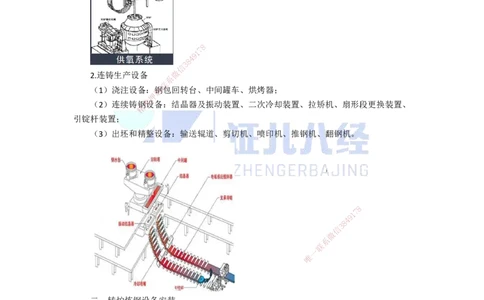

2.连铸生产设备
系
微
联
（1）浇注设备：题钢包回转台、中间罐车、烘烤器；
押
准
（2）连续铸
精
钢设备：结晶器及振动装置、二次冷却装置、拉矫机、扇形段更换装置、
引锭杆装置；
（3）出坯和精整设 备：输送辊道、剪切机、喷印机、推钢机、翻钢机。
8
1
7
9
8
4
信
3
微
系
联
一
唯
二、转炉炼钢设备安装
1.转炉本体吊装
1）吊装方法主要有台车法、滑移法、流动式起重机或卷扬机与滑轮组相配合吊装；
2）连铸钢包回转台的吊装一般采用空中接力法分四步完成吊装。
2.转炉本体安装技术
（1）安装程序
基础交接验收→基准线、点设置→坐浆垫板设置→转炉支撑装置安装→托圈与轴承座装
配→托圈吊装找正→炉壳组对→整体移动就位→倾动装置安装→炉体附属管道配管→调整、
试车。
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（2）基准线、基准点设置
基准线主要有转炉炉体纵、横向中心线，转炉倾动轴承座纵、横向中心线。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
（3）垫板安精设

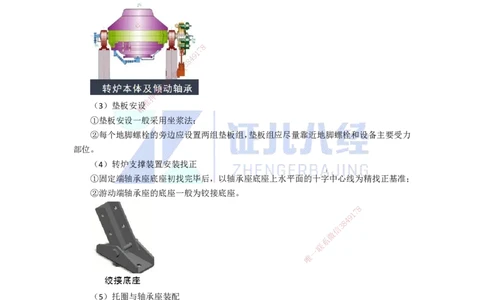

①垫板安设一般采用坐浆法；
②每个地脚螺栓的旁边应设置两组垫板组，垫板组应尽量靠近地脚螺栓和设备主要受力
部位。
（4）转炉支撑装置安装找正
①固定端轴承座底座初找完毕后 ，以轴承座底座上水平面的十字中心线为精找正基准；
②游动端轴承座的底座一般为铰接 底座。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（5）托圈与轴承座装配
①转炉托圈与耳轴一般为整体进场，超大型转炉的托圈与耳轴分段运至现场，由设备制
造厂在现场进行装配；
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
②托圈水冷系统应做水压试验和通水试验，试验压力应为工作压力的1.25倍，应在试
验压力下稳压10min，再降至工作压力，停压30min，以压力不降、无渗漏为合格；通水试
验进出水应畅通无阻，连续通水时间不应少于24h，应无渗漏；
（6）托圈吊装找正
1）倾动轴承座下底面标高比转炉支承装置上表面高约50mm；
2）以传动耳轴轴线为基准轴线，用激光准直仪或挂线千分尺，检查托圈两耳轴的同轴
度，允许偏差为1.5mm。
8
7
1
9
4
8
3
信
微
（7）炉壳组对安装系
联
1）当连接装置位题于托圈的下表面，且托圈上面无定位装置时，为便于连接装置的焊接
押
准
安装，一般采用倒精装法；
2）当连接装置位 于托圈的下表面，托圈上面有定位装置，且连接装置较适合由下部进
行安装时，一般采用正装法。

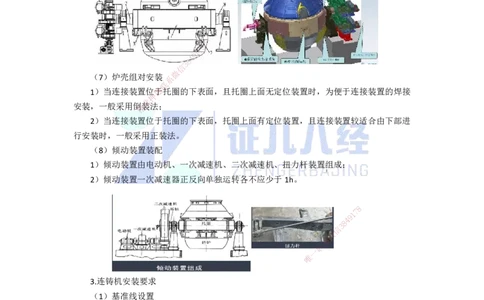

（8）倾动装置装配
1）倾动装置由电动机、一次 减速机、二次减速机、扭力杆装置组成；
2）倾动装置一次减速器正反向 单独运转各不应少于1h。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.连铸机安装要求
（1）基准线设置
1）连铸机纵向基准线一般设置3条：纵向中心线、铸流中心线及辅助纵向中心线；
2）连铸机横向基准线设置3条：铸流外弧线、最终矫直辊中心线及输送辊道起始辊的
轴线中心线。
（2）钢包回转台设备安装
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
1）钢包回转台底座的纵、横向中心线允许偏差为2.0mm；标高允许偏差为±1.0mm；
2）水平度在底座与回转轴承结合面测量，用平尺配合框架水平仪检查，允许偏差为
0.05/1000；
3）地脚螺栓宜用液压扳手分两次对称均匀紧固，第一次紧固应达到设计值的70％；待
上部设备安装完成之后再按设计值最终紧固；
4）钢包回转台回转机构应在全行程回转不少于5次；
5）回转臂应在全行程升降不少于5次；
6）回转臂应按设计技术文件的规定进行冷满负荷和冷超负荷试验。
（3）连续铸钢设备安装
1）扇形段与支撑框架一般有两种连接形式：楔形铁连接（接触面积）、螺栓连接（紧
固力）；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）连续铸钢设备 试运行
①结晶器振动机构连 续运行不应少于2h；
②扇形段辊组应连续运行 不少于2h；
③扇形段更换装置传动机构 减速器应单独运行不少于30min，应无异常振动和噪声，轴
承温升应正常，然后各机构在全行程 内动作不应少于5次，动作灵活，停位准确。
【2024-E】转炉炼钢设备中，转炉原 料供应系统应包括（ ）。
A.转炉本体
1
7 8
9
B.倾动装置
信
3 8
4
微
C.出钢、出渣及钢水精炼 系
联
D.铁水倒罐站
唯
一
【答案】D
【例题】下列属于转炉生产设备组成的是（ ）。
A.混铁炉
B.倾动装置
C.托圈
D.炉喉钢砖
E.热风炉设备
【答案】ABC
【例题】托圈水冷系统应做（ ）试验。
A.灌水试验
B.通水试验
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
C.通球试验
D.泄漏性试验
E.水压试验
【答案】BE
【例题】托圈水冷系统水压试验压力应为工作压力的（ ）倍。
A.1.1
B.1.15
C.1.25
D.1.5
【答案】C
【例题】转炉倾动装置由（ ）组成。
A.发电机
B.电动机 7 8
1
9
4
C.一次减速机 3 8
信
微
D.二次减速机 系
联
E.扭力杆
押
题
准
【答案】BCD精E
【例题】下列属于连铸机横向基准线的是（ ）。
A.铸流中心线
B.辅助横向中心线
C.铸流外弧线
D.最终矫直辊中心线
E.输送辊道起始辊轴线中心线
【答案】CDE
1
7
8
9
【例题】转炉设备基准线包括哪几条？ 8
4
信
3
微
系
联
【答案】基准线主要有转炉炉体纵、横向中心线，转炉倾动一轴承座纵、横向中心线。
唯
