第6章 相关标准
6.2 工业机电工程设计与施工标准
6.2.1 石油化工工程设计与施工标准
⭐
6.2.2 电力工程设计与施工标准
⭐
6.2.3 冶炼工程设计与施工标准
⭐

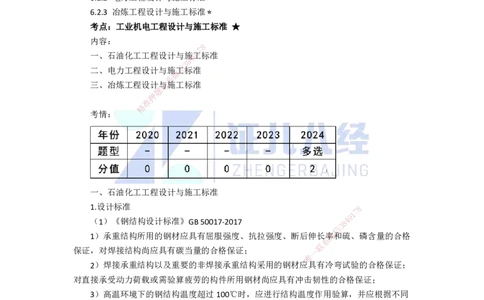

考点：工业机电工程设计与施工标准 ★
内容：
8
7
1
一、石油化工工程设计与施9工标准
4
8
3
信
二、电力工程设计与施工标准
微
系
三、冶炼工程设计联与施工标准
题
押
准
精
考情：
一、石油化工工程设计与施工标准
1.设计标准 8
7
1
9
（1）《钢结构设计标准》GB50017-2017 8 4
3
信
1）承重结构所用的钢材应具有屈服强度、抗拉强度、断后伸长率微和硫、磷含量的合格
系
联
保证，对焊接结构尚应具有碳当量的合格保证； 一
唯
2）焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证；
对直接承受动力荷载或需验算疲劳的构件所用钢材尚应具有冲击韧性的合格保证；
3）高温环境下的钢结构温度超过100℃时，应进行结构温度作用验算，并应根据不同
情况采取防护措施
①当钢结构可能受到炽热熔化金属的侵害时，应采用砌块或耐热固体材料做成的隔热层
加以保护；
②当钢结构可能受到短时间的火焰直接作用时，应采用加耐热隔热涂层、热辐射屏蔽等
隔热防护措施；
③当高温环境下钢结构的承载力不满足要求时，应采取增大构件截面、采用耐火钢或采
用加耐热隔热涂层、热福射屏蔽、水套等隔热降温措施；
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
【口诀：防水火大平层】
④当高强度螺栓连接长期受热达150℃以上时，应采用加耐热隔热涂层、热辐射屏蔽等
隔热防护措施。

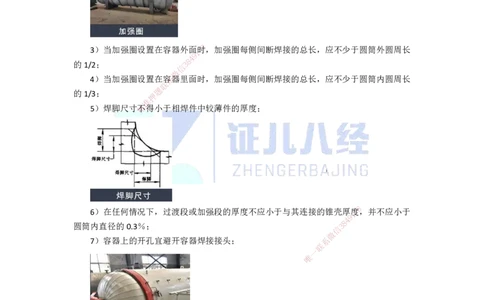

（2）《压力容器 第3部分：设计》GB/T150.3-2011
1）加强圈可设置在容器的内部或外部，应整圈围绕在圆筒的圆周上；
2）加强圈与圆筒之间可采用连续或者间断的焊接；
8
3）当加强圈设置在容器外面
1
7时，加强圈每侧间断焊接的总长，应不少于圆筒外圆周长
9
4
8
的1/2；
信
3
微
4）当加强圈设置在容系器里面时，加强圈每侧间断焊接的总长，应不少于圆筒内圆周长
联
题
的1/3；
押
准
5）焊脚尺寸精不得小于相焊件中较薄件的厚度；
8
6）在任何情况下，过渡段或加强段的厚 度不应小于与其连接的锥壳厚
1
度7，并不应小于
9
8
4
圆筒内直径的0.3％；
信
3
微
7）容器上的开孔宜避开容器焊接接头； 系
联
一
唯
8）补强材料宜与壳体材料相同；
9）若补强材料许用应力小于壳体材料许用应力，则补强面积应按壳体材料与补强材料
许用应力之比而增加；
10）若补强材料许用应力大于壳体材料许用应力，则所需补强面积不得减少。
（3）《工业金属管道设计规范(2008年版)》GB 50316-2000
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
1）输送B类流体的管道上使用软密封球阀时，应选用防(耐)火型结构的球阀；
2）剧烈循环条件下的管道中采用斜接弯管时，其一条焊缝方向改变的角度不应大于
22.5°；
3）对于氧气管道不应使用快开、快闭型的阀门；

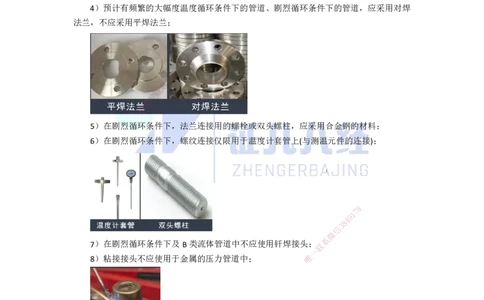

4）预计有频繁的大幅度温度循环条件下的管道、剧烈循环条件下的管道，应采用对焊
法兰，不应采用平焊法兰；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
5）在剧烈循环条 件下，法兰连接用的螺栓或双头螺柱，应采用合金钢的材料；
6）在剧烈循环条件下，螺纹连接仅限用于温度计套管上(与测温元件的连接)；
8
1
7
9
8
4
信
3
微
7）在剧烈循环条件下及B类流体管道中不应使用 钎焊接头；联
系
一
8）粘接接头不应使用于金属的压力管道中； 唯
2.施工标准
（1）《钢结构工程施工质量验收标准》GB50205-2020
1）钢板、型材和管材进场时，应按国家现行标准的规定抽取试件且应进行屈服强度、
抗拉强度、伸长率和厚度偏差检验，检验结果应符合国家现行标准的规定；
2）焊接材料进场时，应按国家现行标准的规定抽取试件且应进行化学成分和力学性能
检验，检验结果应符合国家现行标准的规定；
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
3）高强度大六角头螺栓连接副应随箱带有扭矩系数检验报告；扭剪型高强度螺栓连接
副应随箱带有紧固轴力（预拉力）检验报告；
4）高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副进场时，应按国家现行标准
的规定抽取试件且应分别进行扭矩系数和紧固轴力（预拉力）检验，检验结果应符合国家现
行标准的规定；
（2）《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH/T3501-2021
1）机器试车前，应对管道与机器的连接法兰进行最终连接检查。检查时，应在联轴器
或机器支脚处架设百分表监视其位移，然后松开和拧紧法兰连接螺柱进行观测；
2）当转速＞6000r/min时，其位移应小于0.02mm；
3）当转速为3000~6000r/min时，位移应小于0.05mm。

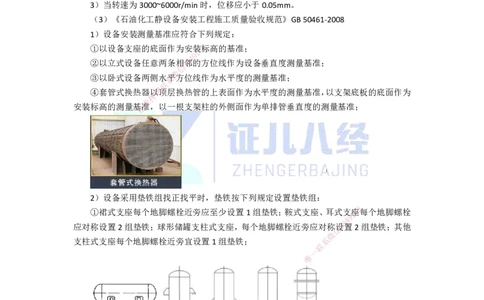

（3）《石油化工静设备安装工程施工质量验收规范》GB50461-2008
1）设备安装测量基准应符合下列规定：
①以设备支座的底面作为安装7 8标高的基准；
1
9
4
②以立式设备任意两条相3 8邻的方位线作为设备垂直度测量基准；
信
微
③以卧式设备两侧水系平方位线作为水平度的测量基准；
联
④套管式换热器以题顶层换热管的上表面作为水平度的测量基准，以支架底板的底面作为
押
准
安装标高的测量基精准，以一根支架柱的外侧面作为单排管垂直度的测量基准；
2）设备采用垫铁组找正找平时，垫铁 按下列规定设置垫铁组：
8
①裙式支座每个地脚螺栓近旁应至少设置 1组垫铁；鞍式支座、耳式支1座7每个地脚螺栓
9
8
4
应对称设置2组垫铁；球形储罐支柱式支座，每个 地脚螺栓近旁应对称信设3置2组垫铁；其他
微
支柱式支座每个地脚螺栓近旁宜设置1组垫铁； 系
联
一
唯
②有加强筋的设备支座，垫铁应垫在加强筋下；
③相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30~80mm；
④设备找正后，各组垫铁均应被压紧，垫铁之间和垫铁与支座之间应均匀接触，垫铁应
露出设备支座底板外缘 10~30mm，垫铁组伸入支座底板长度应超过地脚螺栓。垫铁组层间
应进行焊接固定；
⑤支柱式设备每组垫铁的块数不应超过3块，其他设备每组垫铁的块数不应超过5块；
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
斜垫铁下面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；斜垫铁应成对相
向使用，搭接长度不应小于全长的3/4；
⑥焊后进行整体热处理的球形储罐，在支柱底板与垫铁组之间应设置滑动底板；
⑦安装在钢构架基础上的设备找正后，其垫铁与钢构架基础应焊牢；
⑧卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间， 位置偏差应偏向补偿温度变化
所引起的伸缩方向；支座滑动表面清理干净，并涂润滑剂；设备配管结束后，松动滑动端支
8
座地脚螺栓螺母，使其与支座板
1
面7间留有1~3mm间隙并紧固锁紧螺母。
9
4
8
（3）《石油化工大型设 信 备3吊装工程施工技术规程》 SH/T3515-2017
微
1）大型设备正式吊装系前进行试吊，试吊时主起重机水平提升设备，使设备离开支撑，
联
题
对下列情况进行检查：
押
准
①起重机运转精及设备重量情况；
②观测机索具的 受力情况；
③观测吊装安全距离 及起重机站位处地基变化情况。
2）地耐力检测应符合下 列要求：
①设备吊装作业地面应参考 项目所在地的地质资料，依据吊装区域地面实际地耐力检测
结果，当地耐力不能满足时采取地基 处理措施；
②设备吊装常用的地基处理方法有 碾压法、换填法、强夯法（强夯置换法）、桩基法；
③常用的地耐力检测方法有压重法。压 重 块应静置 24h，测量记录压重
1
块7 8 4个位置的沉
9
降量，若四个点最大沉降量不大于50mm，证明 处 理的地基合格。
信
3 8
4
微
3）吊车吊装要求： 系
联
①设备吊装重量不得大于吊车该工况下的额定起重量 ；
唯
一
②设备与吊臂之间的安全距离宜大于500mm；
③吊装过程，吊钩侧偏角应小于1°。
二、电力工程设计与施工标准
1.设计标准
（1）《风力发电场设计规范》GB51096-2015
1）风力发电机组的塔筒中心与公路、铁路、机场、输电线路、通信线路、天然气石油
管线等设施的避让距离宜大于轮毂高度与叶轮之和的1.5倍；
2）平坦地形风力发电场之间宜设置2~3km隔离缓冲带；
3）风力发电场变电站布置：变电站的位置宜靠近风力发电场中心，并靠近主干道路；
便于架空和电缆线路的引入和引出。
（2）《塔式太阳能光热发电站设计标准》GB/T51307-2018
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
1）定日镜场采光面积应满足吸热器最大热功率要求；
2）吸热器工质可采用熔融盐或水/蒸汽；外置式熔融盐吸热器应设置进口缓冲罐；进口
缓冲罐应配置空气储罐，同时在两罐上设置安全阀；
3）吸热器熔融盐循环泵组配置应根据吸热器最大热功率结合熔融盐泵的可靠性确定，
不应少于2台，且1台备用，当其中任何1台停用时，其余泵应满足总容量的110％。
2.施工标准 7 8
1
9
4
（1）《风力发电工程施工3 8与验收规范》GB/T51121-2015
信
微
1）叶片和风轮安装风系速不宜超过8m/s；
联
2）塔架、机舱安题装风速不宜超过10m/s；
押
准
【口诀：使用精塔机】
（2）《光伏发电 站施工规范》GB50794-2012
1）固定式支架及手 动可调支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材
质的支架，现场不宜打孔；
2）同一光伏组件或光伏组件 串的正负极不应短接；
3）严禁在雨中进行光伏组件的 连线工作；
4）汇流箱进线端及出线端与汇流箱 地端绝缘电阻不应小于20MΩ；
5）逆变器交流侧和直流侧电缆接线前应 检查电缆绝缘，校对电缆相序
1
和
7
8极性。
9
三、冶炼工程设计与施工标准 8
4
信
3
微
1.设计标准
系
联
（1）《钢铁企业节能设计标准》GB/T50632-2019
唯
一
1）热风炉设计应采用烟气余热回收措施，应预热助燃空 气或煤气。
2）热风炉寿命不应小于25年，漏风率不应大于2％。
2.施工标准
（1）《炼钢机械设备工程安装验收规范》GB50403-2017
1）炼钢设备中通氧的零部件及管路严禁沾有油脂，安装前应严格检查，沾有油脂必须
进行脱脂；
2）转炉炉体水冷炉口、副枪机余热锅炉安装完成后必须按设计技术文件的规定进行水
压试验和通水试验；
3）各种水冷系统必须按设计技术文件的规定进行水压试验和通水试验；
4）结晶器必须按设计技术文件的规定进行水压试验和工作压力下的通水试验。
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（2）《轧机机械设备工程安装验收规范》GB50386-2016
1）开卷机和卷取机的卷筒试运行前必须安装安全套筒，卷筒的外置轴承架应处于工作
位置；
8
7
1
9
4
8
3
信
微
系
2）步进式加热炉、联步进水梁及其冷却水系统安装后、交付耐火材料施工前，应按设计
题
文件的要求进行水压押试验；
准
精
3）连续退火炉的炉体在耐火材料施工、设备安装结束后，应按设计文件的规定进行气
密性试验。
（3）《工业炉砌筑工程施工与验收规范》GB50211-2014
1）拆除拱顶的拱胎，必须 在锁砖全部打紧、拱脚处的凹坑砌筑完毕，以及骨架拉杆的
螺母最终拧紧之后进行；
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）焦炉炭化室跨顶砖除长度方向的端面外，其他面均 不得 加工。跨顶砖的工作面不得
有横向裂纹；
3）回转式精炼炉炉口的双反拱砖应湿砌且砖缝厚度不应超过1mm。当第二层反拱砖需
要加工时，不得加工其砖中腰部的拐角部位；
4）玻璃窑炉熔化部和冷却部窑拱砌筑完毕后，应逐步并均匀对称地拧紧各对立柱间拉
杆的螺母。用于检查拱顶中间和两肋上升、下降的标志，应先行设置；
5）必须在窑拱脱离开拱胎，并应在经过检查未发现下沉、变形和局部下陷后拆除拱胎。
7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
【2024-E】根据《风力发电工程施工与验收规范》，当风速为9m/s时，可吊装的风电
设备为（ ）。
A.塔架
B.风轮
C.机舱
D.叶片
E.发电机
【答案】AC
【2024-Y】关于高温环境下的钢结构采取保护措施的说法正确的是（ ）
A.受到炽热熔化金属侵害时采用耐热固体做隔热层
B.受到短时间火焰直接作用时采用耐热辐射屏蔽措施
C.高强度螺栓长期受热200°7以8上时用隔热涂层防护
1
9
4
D.钢结构承载力不能满足3要8求时可采取水套隔热降温
信
微
E.高强螺栓长期受热系超过150℃时，可采用加耐热涂层隔热防护措施
联
题
押
准
【答案】ABD精E
【例题】关于工业金属管道设计规范的说法，错误的是（ ）。
A.氧气管道不应使用 快开、快闭型阀门
B.剧烈循环条件下的管道 应采用对接法兰
C.剧烈循环条件下的法兰螺 栓应采用碳素钢材料
D.剧烈循环条件下的螺纹连接仅 限用于温度计套管上
【答案】C
1
7
8
9
【例题】关于光伏发电站施工规范的说法， 错误的是（ ）。 8
4
信
3
微
A.对热镀锌材质的支架，现场不宜打孔 系
联
B.光伏组件串的正负极不应短接
唯
一
C.汇流箱进线端与地端绝缘电阻不应小于5MΩ
D.逆变器电缆接线前应检查绝缘并校对相序和极性
【答案】C
【例题】承重结构所用的钢材合格保证中不包括（ ）。
A.屈服强度
B.抗拉强度
C.断后伸长率
D.碳含量
【答案】D
【例题】压力容器加强圈每侧间断焊接的总长度应不少于圆筒外圆周长的（ ）。
8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
A.1/5
B.1/4
C.1/3
D.1/2
【答案】D
【例题】当钢结构可能受到短时间的火焰直接作用时，应采用的防护措施包括（ ）。
A.加热辐射屏蔽
B.水套隔热降温
C.用砌块做隔热层
D.加耐热隔热涂层
E.用耐热固体材料做隔热层
8
7
1
9
4
【答案】AD 3 8
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
