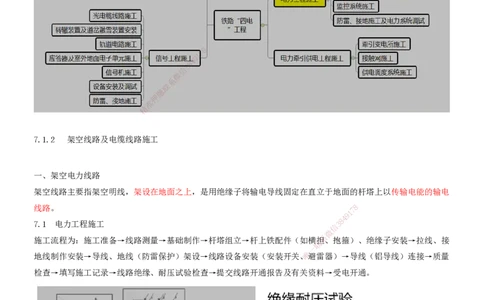

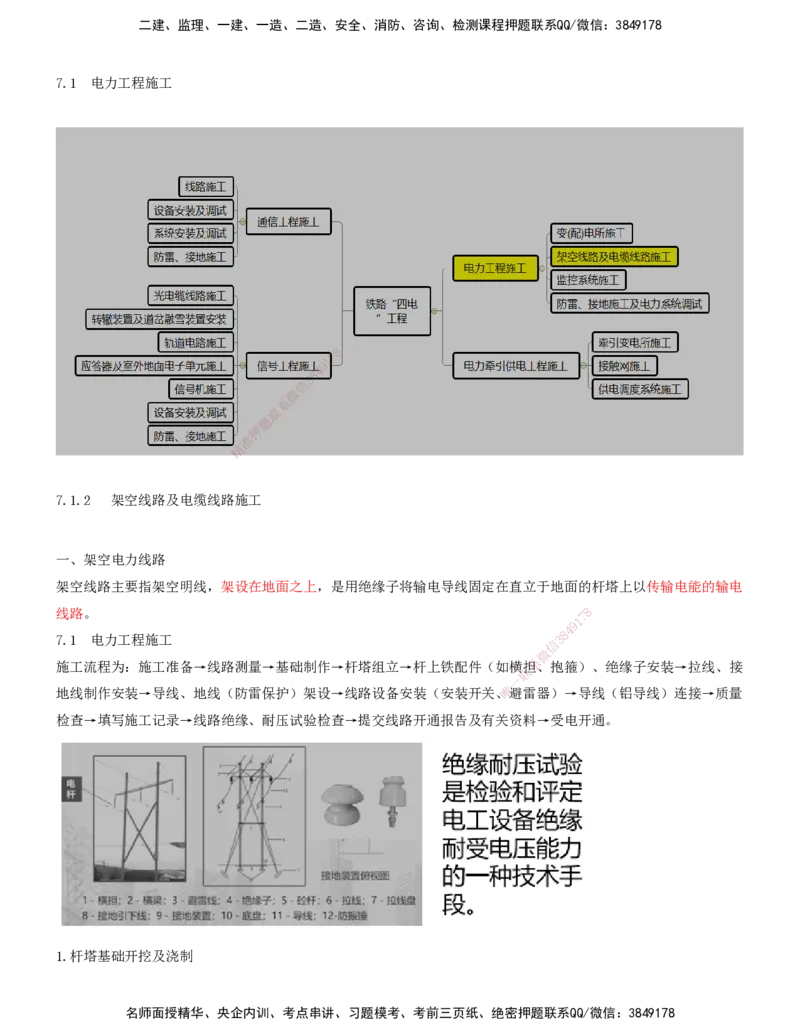

7.1.2 架空线路及电缆线路施工
一、架空电力线路
架空线路主要指架空明线，架设在地面之上，是用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电
线路。 7 8
1
9
4
8
7.1 电力工程施工 3
信
微
施工流程为：施工准备→线路测量→基础制作→杆塔组立→杆上铁配件（如横担系、抱箍）、绝缘子安装→拉线、接
联
一
地线制作安装→导线、地线（防雷保护）架设→线路设备安装（安装开关、唯避雷器）→导线（铝导线）连接→质量
检查→填写施工记录→线路绝缘、耐压试验检查→提交线路开通报告及有关资料→受电开通。
1.杆塔基础开挖及浇制
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
要按设计图纸要求加工配备基础钢筋，钢筋不得以小代大；混凝土浇灌完毕后应在12h内开始养护，但炎热有风的
夏日，应在3h内开始养护。
当气温高于+5℃时，基础应经常淋水养护；当气温低于+5℃时，不得露天浇水养护，而应采取暖棚养护方法。
2.杆塔组立
以螺栓连接的构件符合以下工艺要求：
①螺杆应与构件面垂直，螺头平面与构件间不应有间隙；
②螺栓紧好后，螺杆丝扣露出的长度：单螺母不应少于两个螺距；

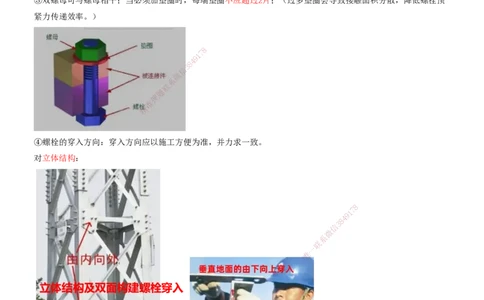

③双螺母可与螺母相平；当必须加垫圈时，每端垫圈不应超过2片；（过多垫圈会导致接触面积分散，降低螺栓预
紧力传递效率。）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
④螺栓的穿入方向：穿入方向应以施工方便为准，并力求一致。
对立体结构：
8
1
7
9
8
4
信
3
微
系
联
一
唯
立体结构及双面构建螺栓穿入
方向为由内向外
水平方向由内向外；垂直方向由下向上；
对平面结构：
顺线路方向：双面构件由内向外，单面构件由送电侧穿入或按统一方向（即电源侧→负荷侧方向）；
单面构件由送电侧穿入：螺栓头朝向送电侧，与导线张力方向一致，减少因导线振动导致的螺栓松动概率。
横线路方向：两侧由内向外，
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
中间由左向右（面向受电侧）
或是按统一方向；垂直方向，由下向上。
统一方向便于识别
送电侧标识：按送电侧穿入螺栓，检修时可快速判断线路方向，避免误操作（如更换金具时方向错误导致接触不
良）。
平面结构中间由左向右：面向受电侧统一方向，便于后续扩建或改造时保持一致性。
3.横担、绝缘子安装
拉线制作、安装：
拉线坑回填夯实，每 500mm夯实一次。

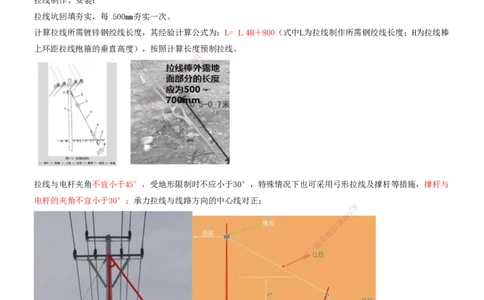

计算拉线所需镀锌钢绞线长度，其经验计算公式为：L= 1.4H＋800（式中L为拉线制作所需钢绞线长度；H为拉线棒
上环距拉线抱箍的垂直高度），按照计算长度8预 制拉线。
7
1
9
4
8
3
信
微
系
联
题
押
准
精
拉线与电杆夹角不宜小于45°，受地形限制时不应 小于30°，特殊情况下也可采用弓形拉线及撑杆等措施，撑杆与
电杆的夹角不宜小于30°；承力拉线与线路方向的中心 线对正；
8
1
7
9
8
4
信
3
微
系
联
一
唯
二、电缆线路施工（地下输电线路）
电缆线路施工包括35kV及以下电缆的施工，高速铁路一般在铁路两侧设置电缆槽道，用于敷设区间电力综合负荷贯
通线路及一级负荷贯通线路。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
综合负荷贯通线路是连通两相邻变配电所间的主要为沿线铁路动力负荷供电的高压电力线路。
一级负荷贯通线路是连通两相邻变配电所间的主要为沿线铁路通信信号设备供电的高压电力线路。

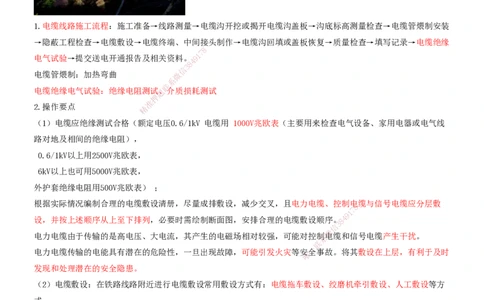

1.电缆线路施工流程：施工准备→线路测量→电缆沟开挖或揭开电缆沟盖板→沟底标高测量检查→电缆管煨制安装
→隐蔽工程检查→电缆敷设→电缆终端、中间接头制作→电缆沟回填或盖板恢复→质量检查→填写记录→电缆绝缘
8
7
1
电气试验→提交送电开通报告及相关资料。9
4
8
3
信
电缆管煨制：加热弯曲 微
系
联
电缆绝缘电气试验：绝缘电阻测试题、介质损耗测试
押
准
2.操作要点 精
（1）电缆应绝缘测试合格（额定 电压0.6/1kV 电缆用 1000V兆欧表（主要用来检查电气设备、家用电器或电气线
路对地及相间的绝缘电阻），
0.6/1kV以上用2500V兆欧表，
6kV以上也可用5000V兆欧表，
外护套绝缘电阻用500V兆欧表） ；
根据实际情况编制合理的电缆敷设清册，尽量成排敷设 ，减少交叉，且电力电缆、控制电
8
缆与信号电缆应分层敷
1
7
9
设，并按上述顺序从上至下排列，必要时需绘制断面图，安 排合理的电缆敷设顺序。8 4
信
3
微
电力电缆由于传输的是高电压、大电流，其产生的电磁场相对较 强，可能对控制系电缆和信号电缆产生干扰。
联
一
电力电缆传输的电能具有潜在的危险性，一旦出现故障，可能引发火 灾等安
唯
全事故。将其敷设在上层，有利于及时
发现和处理潜在的安全隐患。

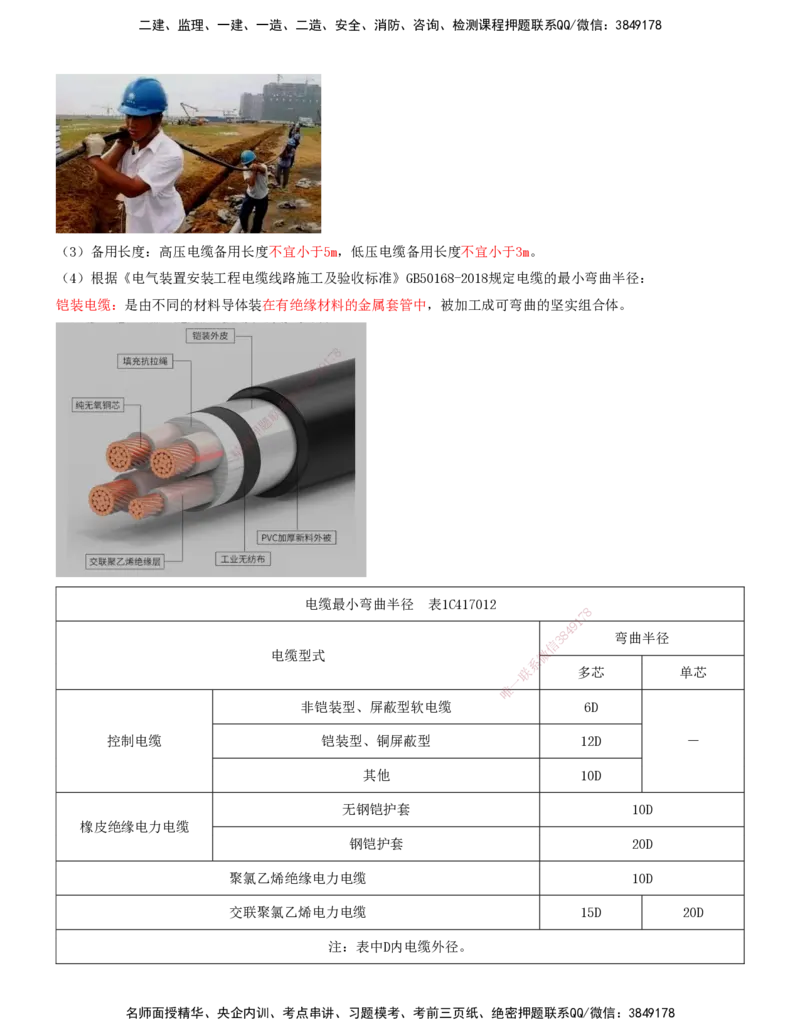

（2）电缆敷设：在铁路线路附近进行电缆敷设常用敷设方式有：电缆拖车敷设、绞磨机牵引敷设、人工敷设等方
式 。
注：高速铁路电力电缆一般敷设于桥梁、路基两侧的电力电缆沟内，采用电缆拖车敷设电缆是最佳选择。
注：在远离铁路、道路的位置采用绞磨机牵引的电缆敷设方式，其适用范围比较广，受环境制约影响比较小，一般
地段均可以采用此敷设方式；
人工敷设电缆的方式不受地形条件的限制，一般情况下均可采用，其不足点是投入人力大、敷设速度慢，总体效率
不高，但在特殊条件下人工敷设有其自身的优点，因此在施工中也比较常用。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）备用长度：高压电缆备用长度不宜小于5m，低压电缆备用长度不宜小于3m。
（4）根据《电气装置安装工程电缆线路施工及验收标准》GB50168-2018规定电缆的最小弯曲半径：
铠装电缆：是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
电缆最小弯曲半径 表1C417012
8
1
7
9
信
3 8
4
弯曲半径
电缆型式 微
系
联 多芯 单芯
一
唯
非铠装型、屏蔽型软电缆 6D
控制电缆 铠装型、铜屏蔽型 12D －
其他 10D
无钢铠护套 10D
橡皮绝缘电力电缆
钢铠护套 20D
聚氯乙烯绝缘电力电缆 10D
交联聚氯乙烯电力电缆 15D 20D
注：表中D内电缆外径。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
聚氯乙烯绝缘电力电缆
（5）电缆整理、固定
单芯10kV电缆敷设完后，应按品字形进行固定（按设计要求），将电缆每5m左右用绑扎带进行绑扎；在电缆的转
弯、接头、终端处均应设置电缆标示牌，标示牌上的文字应清晰，内容应符合要求（一般按照运营管理单位的要
8
7
求）。 9 1
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
一
联
唯

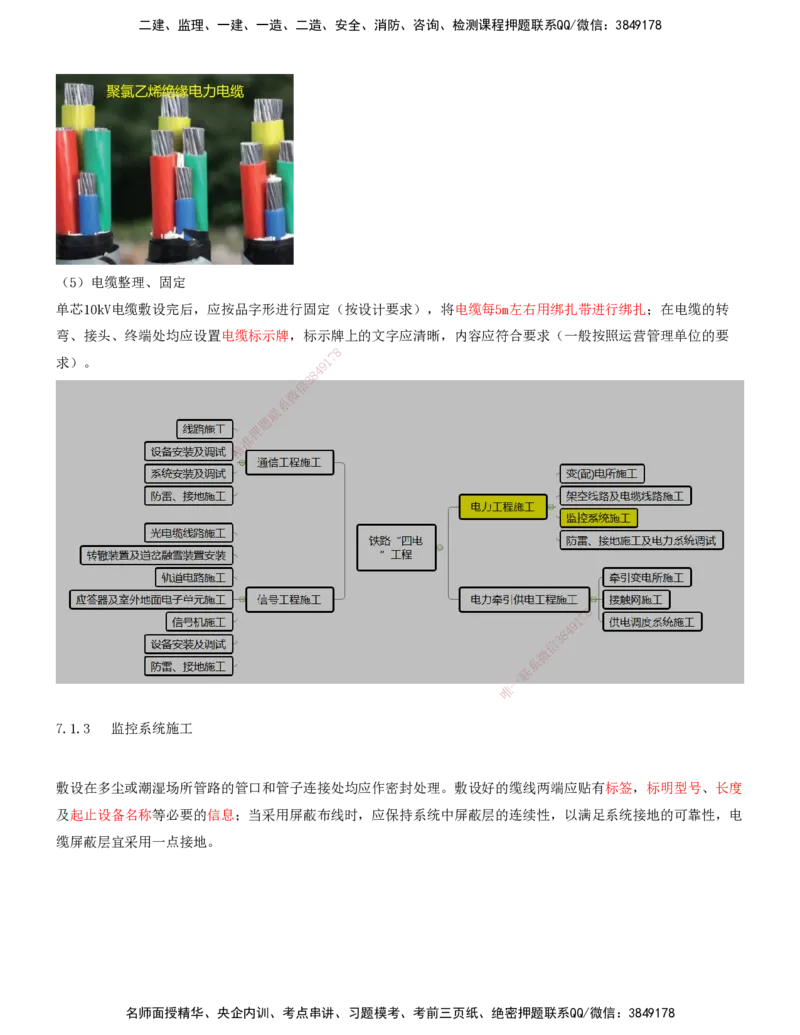

7.1.3 监控系统施工
敷设在多尘或潮湿场所管路的管口和管子连接处均应作密封处理。敷设好的缆线两端应贴有标签，标明型号、长度
及起止设备名称等必要的信息；当采用屏蔽布线时，应保持系统中屏蔽层的连续性，以满足系统接地的可靠性，电
缆屏蔽层宜采用一点接地。
