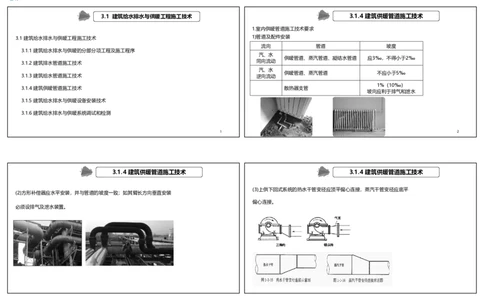

联系电话：0311-67663978 3.1 建筑给水排水与供暖工程施工技术 3.1.4 建筑供暖管道施工技术 1.室内供暖管道施工技术要求 3.1 建筑给水排水与供暖工程施工技术 1)管道 及配件安装 流向 管道 坡度 3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 汽、水 供暖管道、蒸汽管道、凝结水管道 应3‰，不得小于2‰ 同向流动 3.1.2 建筑排水管道施工技术 汽、水 供暖管道、蒸汽管道 不应小于5‰ 3.1.3 建筑给水管道施工技术 逆向流动 1%（10‰） 3.1.4 建筑供暖管道施工技术 散热器支管 坡向应利于排气和泄水 3.1.5 建筑给水排水与供暖设备安装技术 3.1.6 建筑给水排水与供暖系统调试和检测 1 2 3.1.4 建筑供暖管道施工技术 3.1.4 建筑供暖管道施工技术 (3)上供下回式系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平 (2)方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装 偏心连接。 必须设排气及泄水装置。 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.4 建筑供暖管道施工技术 3.1.4 建筑供暖管道施工技术 2)低温热水地板辐射供暖系统安装 2.室外供热管网施工技术要求 (1)地面下敷设的盘管埋地部分不应有接头。 (1)架空敷设的供热管道安装高度，如设计无规定时，人行地区，不小于2.5m；通 (2)盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。 行车辆地区，不小于4.5m；跨越铁路，距轨顶不小于6m。 稳压1h内压力降不大于0.05MPa且不渗不漏。 (3)供热管道焊接接头应按规定进行无损检测，对于不具备强度试验条件的管道 对接焊缝应进行100%射线或超声检测。直埋敷设管道接头安装完成后，应对外护 层进行气密性检验。管道现场安装完成后，应对保温材料裸露处进行密封处理。 6 3.1.4 建筑供暖管道施工技术 小结 下列室内供暖管道安装坡度正确的是（ ）。 3.1.4 建筑供暖管道施工技术 A.汽、水同向流动的蒸汽管道坡度为1‰ 1、汽、水同向：应3‰，不得小于2‰；汽、水逆向流动：不应小于5‰； B.汽、水逆向流动的热水供暖管道坡度为2‰ 散热器支管：1%。 2、热水干管变径：顶平偏心连接；蒸汽干管变径：底平偏心连接。 C.汽、水逆向流动的蒸汽管道管道坡度为4‰ 3、架空敷设的供热管道： D.散热器支管的坡度为1％ 人行地区，≥2.5m；通行车辆地区，≥4.5m；跨越铁路，距轨顶≥6m。 荣胜教育答案：D 7 8 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1 建筑给水排水与供暖工程施工技术 3.1.5 建筑给水排水与供暖设备安装技术 3.1 建筑给水排水与供暖工程施工技术 1.设备安装准备(新） 3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 (2)设备安装前，应进行开箱检查验收，并应形成书面的验收记录。设备就位前应 3.1.2 建筑排水管道施工技术 对其基础进行验收，合格后再安装。 3.1.3 建筑给水管道施工技术 (3)锅炉安装前，应划定纵向、横向安装基准线和标高基准点。 3.1.4 建筑供暖管道施工技术 锅炉基础放线，应符合下列规定：纵向和横向中心线，应互相垂直；相应两立柱 3.1.5 建筑给水排水与供暖设备安装技术 定位中心线的间距允许偏 差应为±2mm; 各组对称4根立柱定位中心点的两对角 3.1.6 建筑给水排水与供暖系统调试和检测 线长度之差不应大于5mm。 9 10 3.1.5 建筑给水排水与供暖设备安装技术 2.设备安装 (2)整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，纵 向安装水平偏差不应大于0.10/1000，横向安装水平偏差不应大于0.20/1000； 解体安装的泵的安装水平，应在水平中分面、轴的外露部分、底座的水平加工面上 纵、横向放置水平仪进行检测，其偏差均不应大于0.05/1000。 11 12 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.5 建筑给水排水与供暖设备安装技术 3.1.5 建筑给水排水与供暖设备安装技术 检测位置 纵向水平偏差 横向水平偏差 2)卫生器具安装 泵的进、出口法兰面 两横一竖 整体安装 0.10/1000 0.20/1000 就是“干” (1)卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。 或其他水平面 (2)排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高 底座的水平加工面上 解体安装 水平中分面、 0.05/1000 度不得小于50mm。 姐坐中轴 轴的外露部分、 13 14 3.1.5 建筑给水排水与供暖设备安装技术 3.1.5 建筑给水排水与供暖设备安装技术 3)散热器安装 4)水处理设备及控制设施安装 (1)散热器组对应平直紧密。 敞口水箱安装前应做满水试验，静置24h观察，应不渗不漏； (2)散热器支架托架安装，位置应准确，埋设牢固。 密闭水箱(罐)安装 前应以工作压力的1.5倍做水压试验，试验压力下 (3)散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设 观察10min, 应压力不降、不渗不漏。 计未注明，应为30mm。 15 16 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 练一练 练一练 安装公司编制了采购文件和采购进度计划，对供货商供货能力和地理位置进 答：应在水平中分面、轴的外露部分、底座的水平加工面上纵、横向测试； 行了调查。签订采购合同后，对设备进行催交检验，保证了工程进度和施工质量。 采用水平仪检测； 安装公司对给排水系统和通风空调系统检查，对存在的问题进行整改。排水工程 不符合规范一：泵体纵向水平偏差0.2‰； 中，给水管道直接紧贴建筑物抗震缝顶部进行敷设。给水泵解体安装，在特定位 规范要求：泵体纵向水平偏差不应大于0.05‰。 置进行测定水平度，测得泵体纵向水平偏差0.2‰，横向水平偏差0.1‰。 不符合规范二：泵轴轴心倾斜度为0.1%； 规范要求：泵轴轴心倾斜度不应大于0.05‰。 3.水泵检测应在哪些位置采用什么仪器进行测量？背景中哪几项不符合规范要求？ 正确规范要求是什么？ 17 18 小结 3.1 建筑给水排水与供暖工程施工技术 3.1.5 建筑给水排水与供暖设备安装技术 3.1 建筑给水排水与供暖工程施工技术 1.水泵安装 3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 检测位置 纵向水平偏差 横向水平偏差 泵的进、出口法兰面 两横一竖 3.1.2 建筑排水管道施工技术 整体安装 0.10/1000 0.20/1000 就是“干” 或其他水平面 3.1.3 建筑给水管道施工技术 底座的水平加工面上 解体安装 水平中分面、 0.05/1000 姐坐中轴 3.1.4 建筑供暖管道施工技术 轴的外露部分、 3.1.5 建筑给水排水与供暖设备安装技术 2.地漏水封高度不得小于50mm。 3.1.6 建筑给水排水与供暖系统调试和检测 19 20 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.6 建筑给水排水与供暖系统调试和检测 3.1.6 建筑给水排水与供暖系统调试和检测 1.建筑排水系统试验要求 2)室内排水系统通球试验 1）室 内排水系统灌水试验 （1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管 底层卫生器具的上边缘或底层地面高度。满水15min水面下降后，再灌满观 道管径的2/3，通球率必须达到100%。 察5min，液面不降，管道及接口无渗漏为合格。 (2)安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上 部的雨水斗。灌水试验持续1h，不渗不漏。 21 3.1.6 建筑给水排水与供暖系统调试和检测 3.1.6 建筑给水排水与供暖系统调试和检测 3)室外排水系统灌水、通水试验 2.建筑给水系统试验要求 (1)管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口 1)室内给水系统水压试验、冲洗及消毒 无渗漏。 （1）室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种 (2)按排水检查井分段试验，试验水头应以设计和规范要求为准，时间不少 于30min，逐段观察。 材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。 （2）金属及复合管给水管道系统在试验压力下观测10min，压力降不应大 于0.02MPa，然后降到工作压力进行检查，应不渗不漏。 23 24 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.6 建筑给水排水与供暖系统调试和检测 3.1.6 建筑给水排水与供暖系统调试和检测 (3)管道系统水压试验合格后，应进行管道系统冲洗。 2)建筑饮用水供应工程试压、冲洗及消毒 (4)热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。底 (1)管道安装完成后，应分别对立管、连通管及室外管段进行水压试验。系统中 层干管冲洗后再依次冲洗各分支环路，直至全系统管路冲洗完毕为止。 不同材质的管道应分别试压。水压试验必须符合设计要求。 (2)当设计未注明时，各种材质的管道系统试验压力应为管道工作压力的1.5倍， 且不得小于 0.60MPa。 (3)暗装管道必须在隐蔽前进行试压。热熔连接管道，水压试验应在连接完成 24h后进行。 25 26 3.1.6 建筑给水排水与供暖系统调试和检测 3.建筑供暖系统试验与调试 1)供暖设备及辅助设备试验 (1)锅炉的汽、水系统安装完毕后，必须进行水压试验，水压试验的压力应符合 表 3.1-5的要求。 项次 设备名称 工作压力P（MPa） 试验压力（MPa） P＜0.59 1.5P但不小于0.2 1 锅炉本体 0.59≤P≤1.18 P+0.3 P＞1.18 1.25P 2 可分式省煤器 P 1.25P+0.5 3 非承压锅炉 大气压力 0.2 在试验压力下10min内压力降不超过0.02MPa；然后降至工作压力进行检查， 压力不降，不渗、不漏；观察检查，不得有残余变形，受压元件金属和焊缝上 不得有水珠和水雾。 27 28 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.6 建筑给水排水与供暖系统调试和检测 (2)锅炉的阀门(尤其是安全阀)应逐个在其公称压力的1.25倍下进行严密性试验，且阀 瓣与阀座密封面不应漏水。 (3)供暖分汽缸(分水器、集水器)安装前应进行水压试验，试验压力为工作压力的1.5倍， 但不得小于0.6MPa。试验压力下10min内无压降、无渗漏。 (4)敞口箱、罐安装前应做满水试验；密闭箱、罐应以工作压力的1.5倍做水压试验，但 不得小于0.4MPa。满水试验满水后静置24h不渗不漏；水压试验在试验压力下10min 内无压降，不渗不漏。 (5)散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计 无要求时应为工作压力的1.5倍；但不小于0.6MPa。试验时间为2~3min，压力不降且 不渗不漏。 29 30 3.1.6 建筑给水排水与供暖系统调试和检测 3.1.6 建筑给水排水与供暖系统调试和检测 供暖设备 试验类型 试验压力 试验要求 2)室内供暖管道系统试压、冲洗及调试 低温热水盘管 水压试验 1.5P ，≥0.6MPa 1h内压力降≤0.05MPa 工 (1)供暖管道系统试压 供暖分汽缸 (分水器、集水器) 水压试验 1.5P 工 ，≥0.6MPa 保压10min内无压降、无渗漏 供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。 散热器 水压试验 1.5P工，≥0.6MPa 保压2~3min，不渗不漏。 当设计未注明时，蒸汽、热水供暖系统，应以系统顶点工作压力加0.1MPa做水压 密闭箱、罐 水压试验 1.5P工，≥0.4MPa 保压10min内无压降 试验，同时在系统顶点的试验压力不小于0.3MPa。 敞口箱、罐 满水试验 满水 静置24h不渗不漏 高温热水供暖系统，试验压力应为系统顶点工作压力加0.4MPa。 锅炉的阀门 严密性 1.25P 阀瓣与阀座密封面不应漏水 （安全阀） 塑料管及复合管的热水供暖系统，应以系统顶点工作压力加0.2MPa做水压试验，同时 保压10min，压降≤0.02MPa； 锅炉本体 水压试验 1.25P （P ＞1.18） 工 工 降至工作压力检查 在系统顶点的试验压力不小于0.4MPa。 31 32 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.6 建筑给水排水与供暖系统调试和检测 1热2塑料温度死（4）高 系统 管道 蒸汽、热水供暖系统 P +0.1MPa，且≥0.3MPa 顶点 高温热水供暖系统 P +0.4MPa 顶点 塑料管及复合管热水供暖系统 P +0.2MPa，且≥0.4MPa 顶点 钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa， 降至工作压力后检查，不渗不漏。 33 34 1H414012 建筑管道工程施工技术要求 3.1.6 建筑给水排水与供暖系统调试和检测 （2）室内供暖管道系统冲洗 3)室外供热管道系统试压、冲洗及调试 系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。现场观察，直至排 (1)室外供热管道系统试压 出水不含泥沙、铁屑等杂质，且水色不浑浊为合格。 室外供热管道的水压试验压力应为工作压力的1.5倍，但不得小于0.6MPa。在试验 （3）室内供暖管道系统试运行和调试 压力 10min 内压力降不大于0.05MPa，然后降至工作压力检查，不渗不漏。供热管道 系统冲洗完毕应充水、加热，进行试运行和调试，观察、测量室温满足设计要求 做水压试验时，试验管道上的阀门应开启，并应与非试验管道隔断。 为合格。 预制直埋保温管接头安装完成后，必须全部进行气密性检验，检验压力应为0.02MPa， 锅炉安全阀应进行定压检验和调整，调整后的安全阀应立即加锁或铅封。 压力稳定后采用涂上肥皂水的方法检查，无气泡为合格。 安全阀经最终调整后，整体出厂的锅炉应带负荷正常连续试运行4~24h，并应做 好试运行记录。 36 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 3.1.6 建筑给水排水与供暖系统调试和检测 小结 管道类型 水压试验压力 过程及合格标准 (2)室外供热管道系统冲洗 建筑饮用水 1.5P 且≥0.6MPa / 工作， 给水 试验压力10min，压降≤0.02, 管道试压合格后，应进行冲洗。现场观察，以水色不浑浊为合格。 管道 室内给水管道 1.5P 工作， 且≥0.6MPa 降至工作压力检查 试验压力10min，压降≤0.05, (3)室外供热管道系统调试 供热 室外供热管网 1.5P 且≥0.6MPa 工作， 降至工作压力检查 灌水试验：埋地：满15min，降低，再灌满5min； 管道冲洗完毕应通水、加热，进行试运行和调试，测量各建筑物热力入口处供回 排水 室内排水管道 室内雨水：持续1h。 管道 水温度及压力。 室外排水管网 分段试验30min 1.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。 当不具备加热条件时，应延期进行。 2.排水主立管及水平干管做通球试验，通球球径≥管径的2/3，通球率必须达到100%。 37 3.1.6 建筑给水排水与供暖系统调试和检测 总结 供暖设备 试验类型 试验压力 试验要求 管道类型 试验类型 防腐及消毒 低温热水盘管 水压试验 1.5P ，≥0.6MPa 1h内压力降≤0.05MPa 室内给水 水压、通水 防腐、绝热 冲洗、消毒 工 室外给水 水压 防腐、绝热 冲洗、消毒 供暖分汽缸 水压试验 1.5P ，≥0.6MPa 保压10min内无压降、无渗漏 (分水器、集水器) 工 建筑饮用水 水压 防腐、绝热 冲洗、消毒 散热器 水压试验 1.5P工，≥0.6MPa 保压2~3min，不渗不漏。 室内供暖 水压 防腐、绝热 冲洗 密闭箱、罐 水压试验 1.5P工，≥0.4MPa 保压10min内无压降 室外供暖 水压 防腐、绝热 冲洗 敞口箱、罐 满水试验 满水 静置24h不渗不漏 中水系统 水压 防腐、(绝热） 清洗 锅炉的阀门 严密性 1.25P 阀瓣与阀座密封面不应漏水 室内排水 灌水、通球 防腐 （安全阀） 雨水系统排水管道 灌水、通球 防腐 保压10min，压降≤0.02MPa； 锅炉本体 水压试验 1.25P （P ＞1.18） 工 工 降至工作压力检查 室外排水 严密性（灌水）、通水 防腐 39 40 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 小结 小结 3.1.2 排水管道 起重机仰角：45678 1.重力流：高层：镀锌焊接；超高层：镀锌无缝和球墨铸铁； 起重臂杆仰角最小不低于45°，最大不超过78°。 2.金属固定件间距：横管不大于2m；立管不大于3m。H 楼层 ≤4m,可1个固 桅杆式起重机：2345678 定件。（横2立3） 1.直立单桅杆顶部缆风绳宜为6根至8根，倾斜吊装后背主缆风绳数量≥2根。 3. 室内生活污水管道铸铁管的坡度＞塑料管的坡度。 2.缆风绳与地面的夹角宜为30°，最大不得超过45°。 4.排水塑料管伸缩节间距不得大于4m。 3.直立单桅杆各相邻缆风绳之间的水平夹角不得大于60°。 5.水箱泄水管和溢流管间接排水，100mm隔断空间。 排水立管：23456 6.室外排水管承插连接，管道和管件的承口应与水流方向相反。 有人时高出2m，正常300mm，4m内有门窗时，高出门窗600mm。 小结 小结 3.1.3室内给水管道小结： 7.左热右冷；给水在排水下时，加套管，套管长度不小于排水管径3倍。 水平净距 交叉垂直净距 1.连接方式：卡卡罗特（焊）1882；（承插焊：＜22mm；对口焊：≥22mm） 给水引入管和排水排出管 ≥1m 室内给水与排水管道 0.5m 0.15m 2.采用不锈钢软接头，不使用橡胶软接头； 中水管与饮用水、排水管 0.5m 0.15m 3.阀门安装前，应做强度（1.5倍）和严密性试验（1.1倍）。10%，不少于1个（每批）。 给水管坡度：2‰~5‰；螺翼水表表前与阀门8倍接口直径。 8. 穿墙 穿楼板 主干管切断闭路阀门全检。 套管其顶部应高出装饰地面20mm 4.金属立管管卡：H 楼层 ≤5m，1个；H 楼层 ＞5m，不少于2个；距地面1.5~1.8. 两端与饰面 建筑管道 齐平 穿过卫生间或厨房楼板的套管，其顶部应高出装 薄壁不锈钢，≤DN25的可用塑料管卡。碳钢管卡与管道间加塑料、橡胶隔离垫。 饰地面50mm。套管底部应与楼板底面相平 5.管道预制：热了冲焊，7823（×0.5）。热弯，冷弯，冲压，焊接。 9. 建筑饮用水：薄壁不锈钢管、铜管或食品级优质给水塑料管和优质钢塑复合管 6.先主管后支管、先上部后下部、先里后外；先安装钢质管道，后安装塑料管道。 视频18—19集 联系地址：石家庄市长安区睿和中心19A08联系电话：0311-67663978 小结 小结 3.1.5 建筑给水排水与供暖设备安装技术 3.1.4 建筑供暖管道施工技术 1.水泵安装 1、汽、水同向：应3‰，不得小于2‰；汽、水逆向流动：不应小于5‰； 检测位置 纵向水平偏差 横向水平偏差 散热器支管：1%。 泵的进、出口法兰面 两横一竖 整体安装 0.10/1000 0.20/1000 就是“干” 或其他水平面 2、热水干管变径：顶平偏心连接；蒸汽干管变径：底平偏心连接。 底座的水平加工面上纵、横向 3、架空敷设的供热管道： 解体安装 水平中分面、 0.05/1000 姐坐中轴 人行地区，≥2.5m；通行车辆地区，≥4.5m；跨越铁路，距轨顶≥6m。 轴的外露部分、 2.地漏水封高度不得小于50mm。 45 46 视频18—19集 联系地址：石家庄市长安区睿和中心19A08
