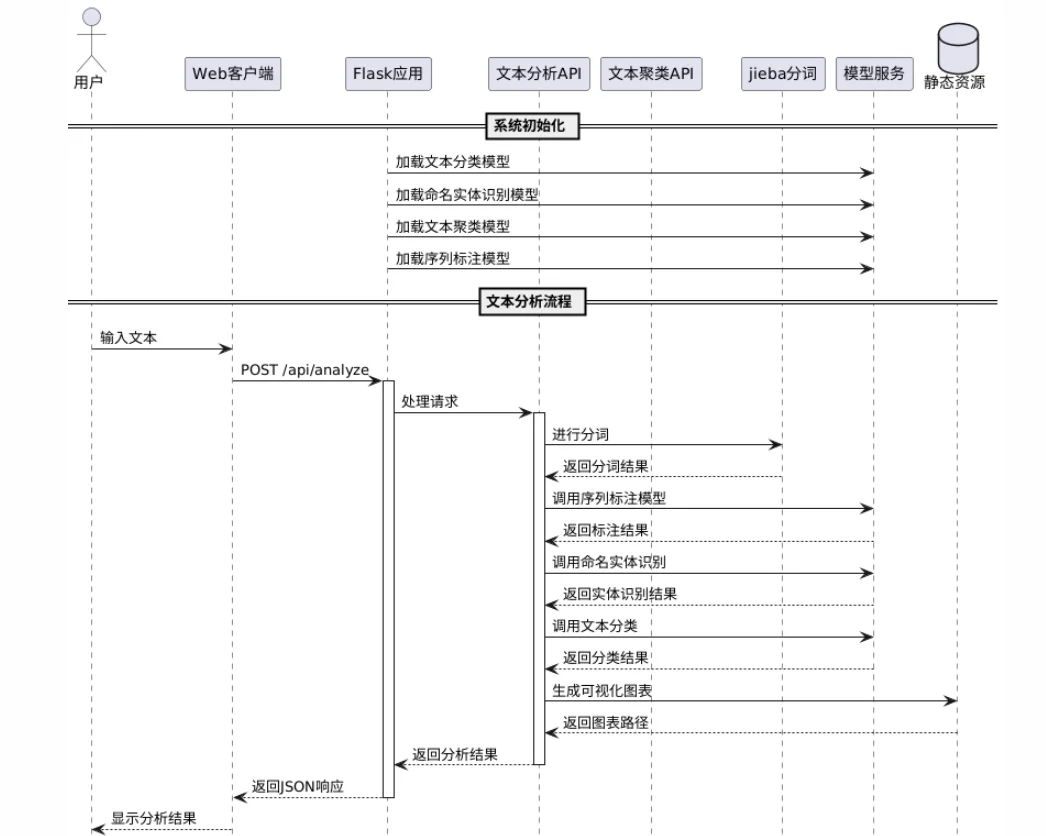

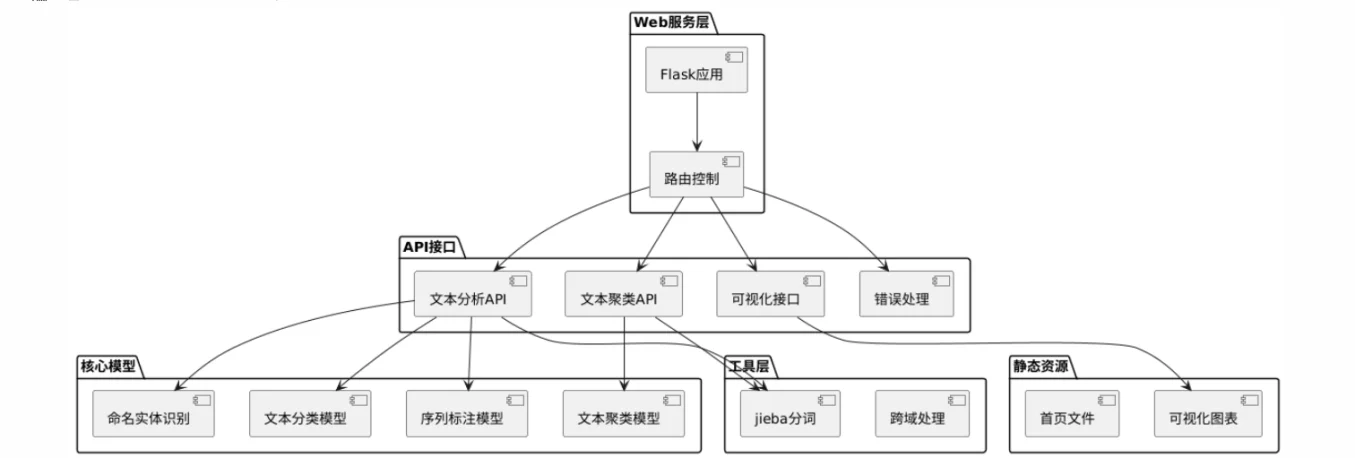

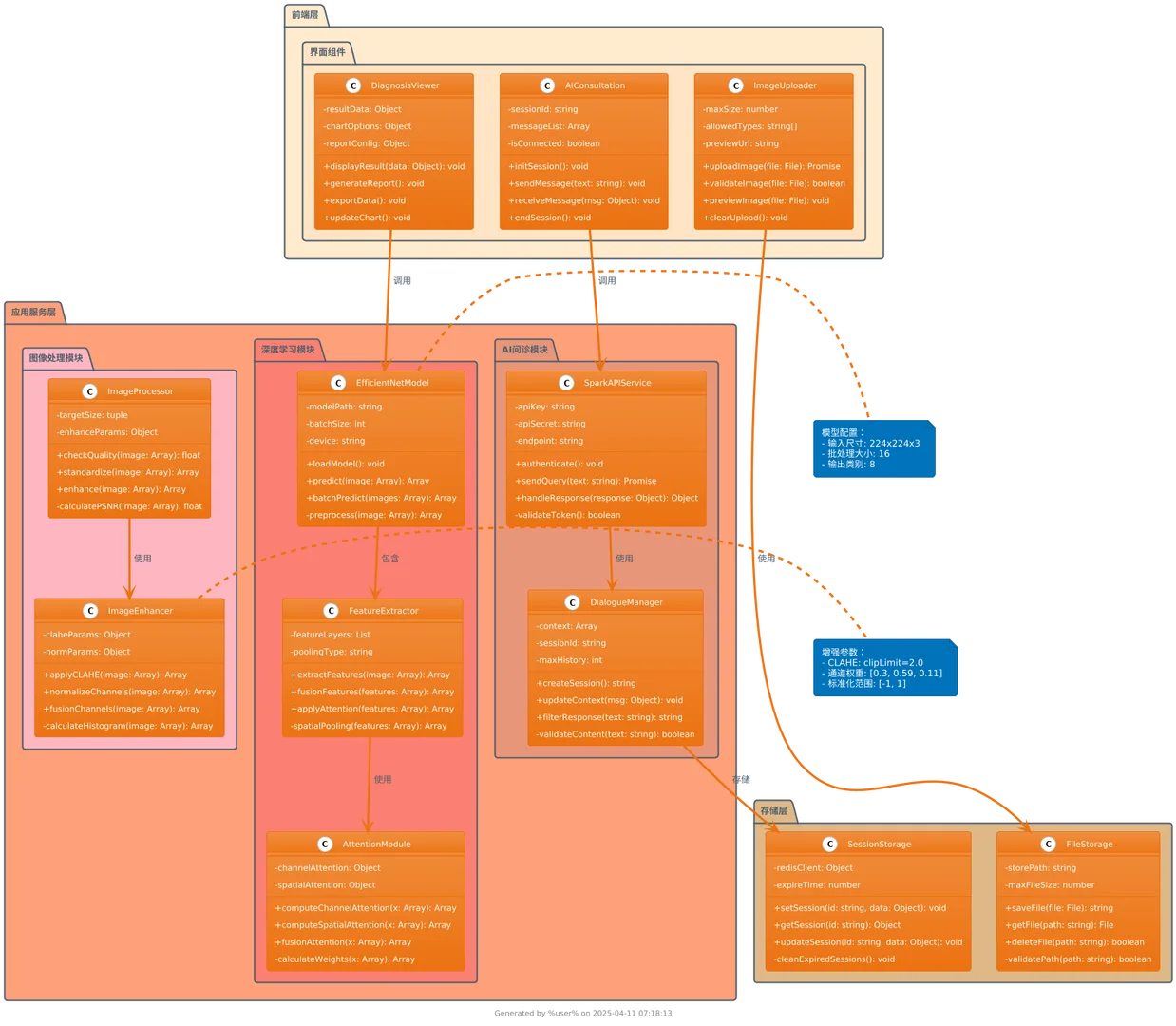

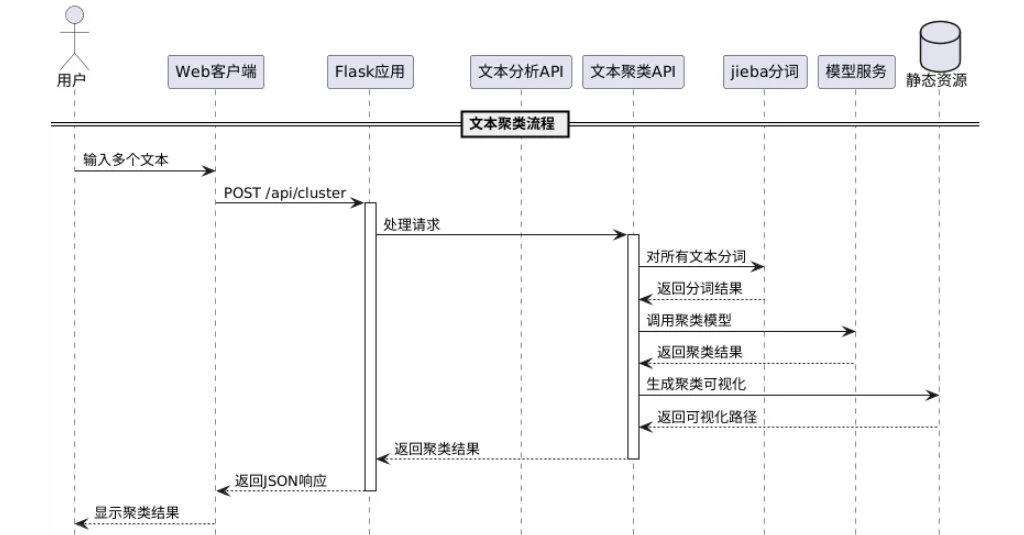

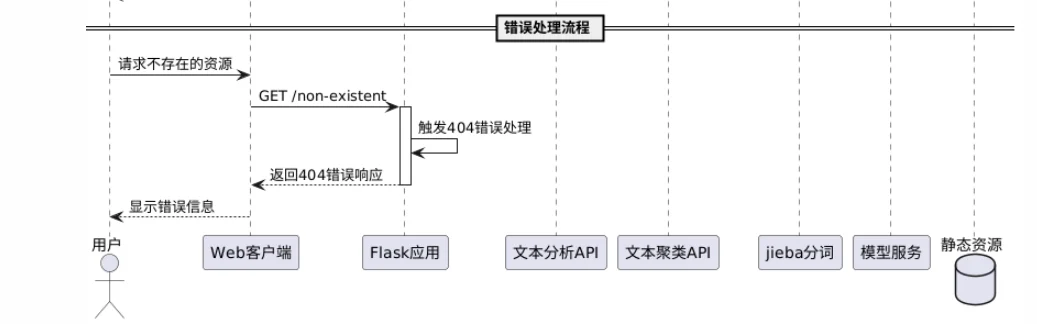

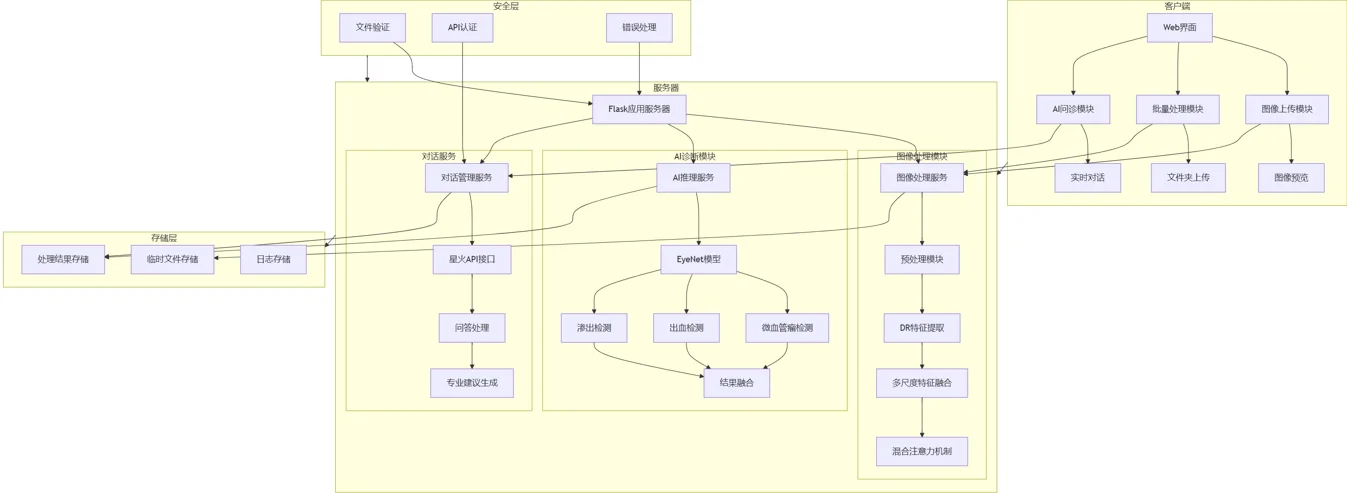

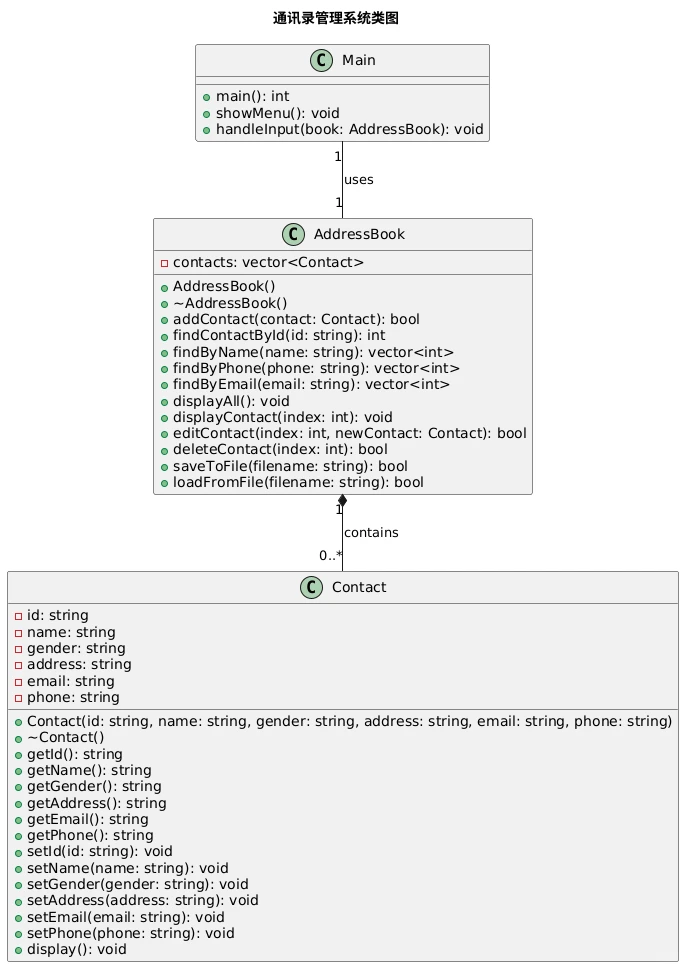

软件工程uml图 软件工程uml图绘制。类图：描述类、属性、方法及类间关系（继承、关联等）对象图：类图的实例化快照，展示具体对象状态组件图：系统物理组件（模块、库）及依赖关系部署图：硬件节点、软件部署位置及通信包图：按功能分组组织类 / 组件用例图：用户需求、角色与系统功能的对应时序图：对象间按时间顺序的交互流程活动图：业务流程或算法步骤（含分支、循环）状态图：对象生命周期的状态转换协作图：对象间交互的组织结构（侧重关系而非时间）#软件工程 #uml #uml #统一建模语言 #类图 #用例图 #流程图 #绘图
