软件资讯 | Rhino 7 WIP 新指令-QuadRemesh

7月3日发布的 Rhino 7 WIP (7-2-2019)版本中，新增一个名叫 QuadRemesh 指令， 该指令采用新的算法，能依据曲面、多重曲面、网格、细分曲面来创建出四边网格，功能强大且实用，一起来先睹为快。

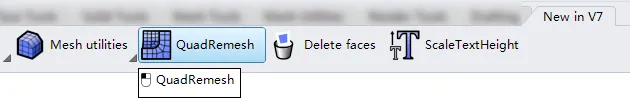

QuadRemesh 指令在哪里？开启Rhino 7 WIP 后，点开“New in V7”标签即可见。

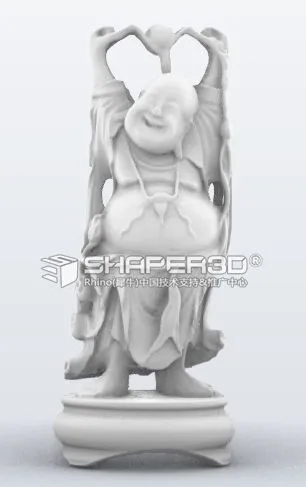

事不宜迟，小编就利以下这樽哈哈佛STL模型来测试QuadRemesh 创建四边网格效果：

该模型的网格面数达到100多万，对数量为百万级别的网格进行重拓扑运算，无疑对软硬件都是一个考验

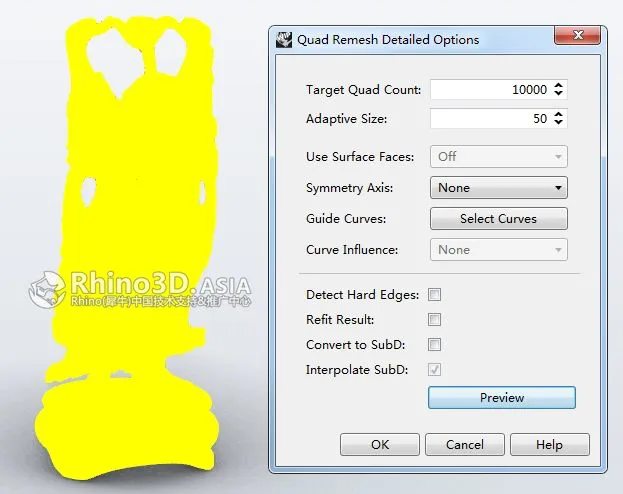

运行QuadRemesh 指令，选取模型后会弹出以下这个选项面板：

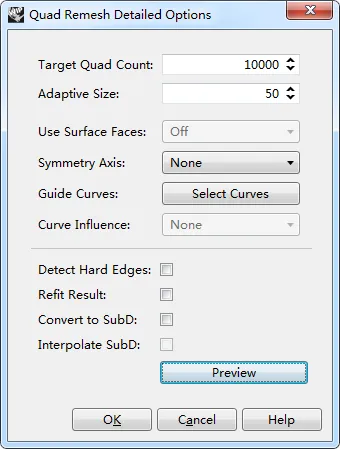

选项说明：

●Target Quad Count :用户需要创建四边网格的目标数量，实际创建的网格数会与此值会有出入。

● Adaptive Size : 自适应尺寸参数，有效果范围0-100，该值超高，对高曲率处算出网格尺寸就越小，同时它会影响最终创建的四边网格数量，一般情况使用默认的50设定即可。

对结构如此复杂的模型进行重算网格，对目标面数不能太少，因为低面数会失去细节或结构，因此Target Quad Count 设定一万面数，Adaptive Size 保持默认值50，点击 Preview 按键，预览生成的结果：

经过二三分钟的运算，预览得到以下结果：

预览中有出现创建的网格，点击OK按钮生成结果，这时留意指令栏，提示最终的结果：

Created 1 re-meshed object with 28524 faces and 28470 vertices。

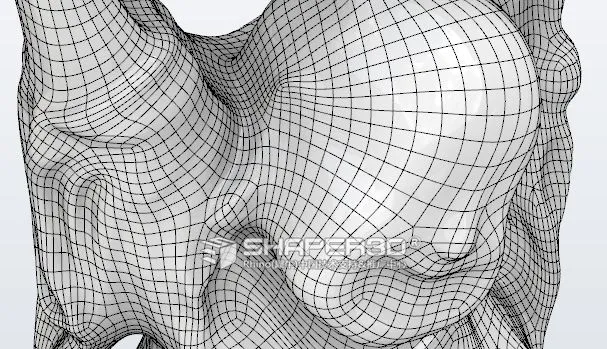

通过简单的设定，QuadRemesh 即可对这个结构复杂的模型创建出布线如此工整流畅的四边网格，着实令人惊叹！

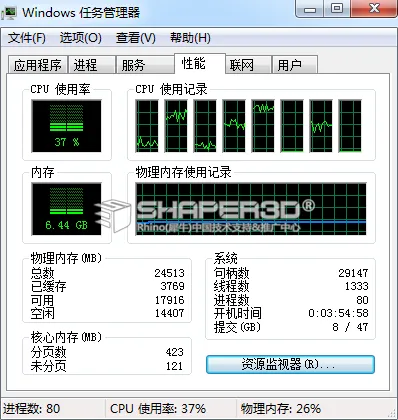

为了让各位看官了解这类逆向计算时硬件资源占用情况，小编特地把当时计算机CPU与内存情况抓图记录下来，供各位参考。要注意的是，凡是种网格逆向计算，计算机的物理内存的容量多寡对能否令稳定算出结果变得尤其重要，建议有此需要的用户，内存配置在16G或以上，大内存就是稳！

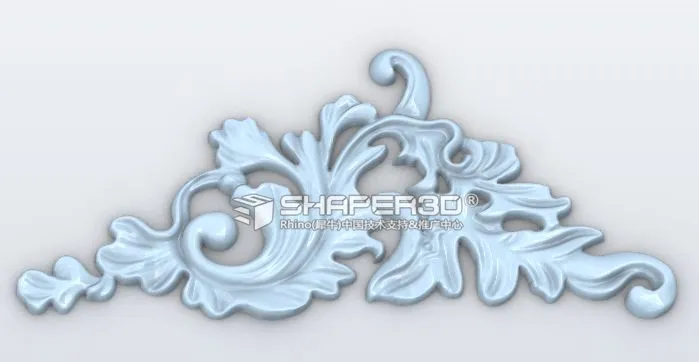

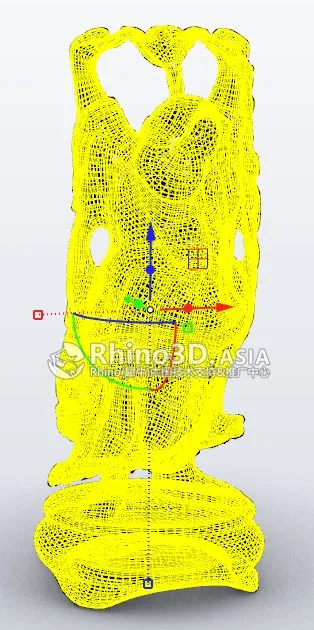

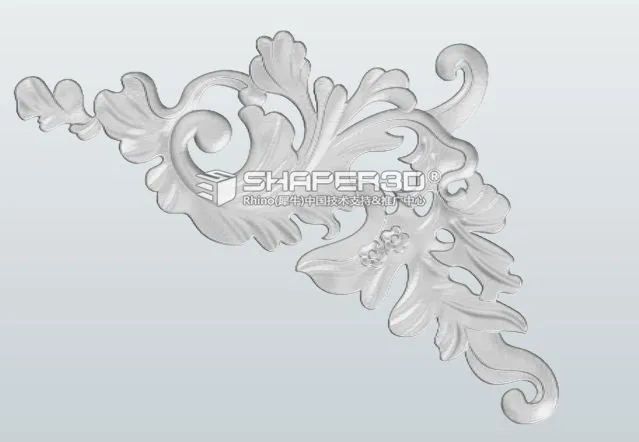

利用以下这个不知名文物的STL模型，来个创建高面数挑战，这次目标面数设定为10W面。

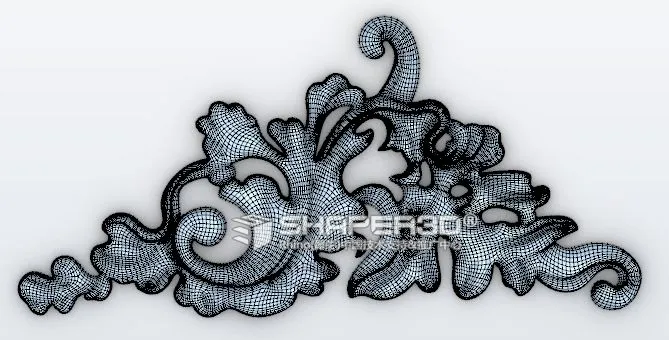

10W面设定下运算耗时当然是倍增，但最终 QuadRemesh 没让小编失望，仍能稳定算出漂亮布线的的四边网格，得益于高面数的四边网格，最终结果无论是贴合度、表面纹理细节等都能很好地还原。

一个由第三方提供的3D网格数据，需要导入Rhino 进行修改并转成NURBS曲面，怎么办？！相信有部分小伙伴有类似的经历。

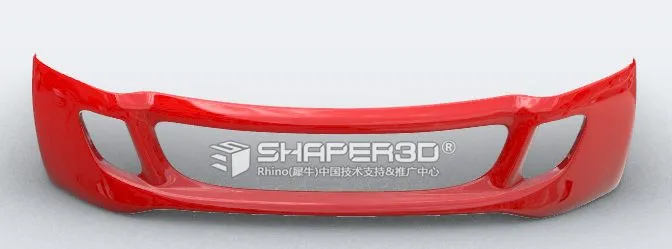

这个汽车前保险杠模型由三角网格构成，要直接修改造型及转换成NURBS曲面那是非常困难的，现在我们借助 QuadRemesh 指令，对其进行“优化”成四边网格的结构，以便我们进行后续编辑。

选项说明：

●Symmetry Axis :提供对称轴设定，用户可以根据需要来设定X、Y、Z方向作对称轴。

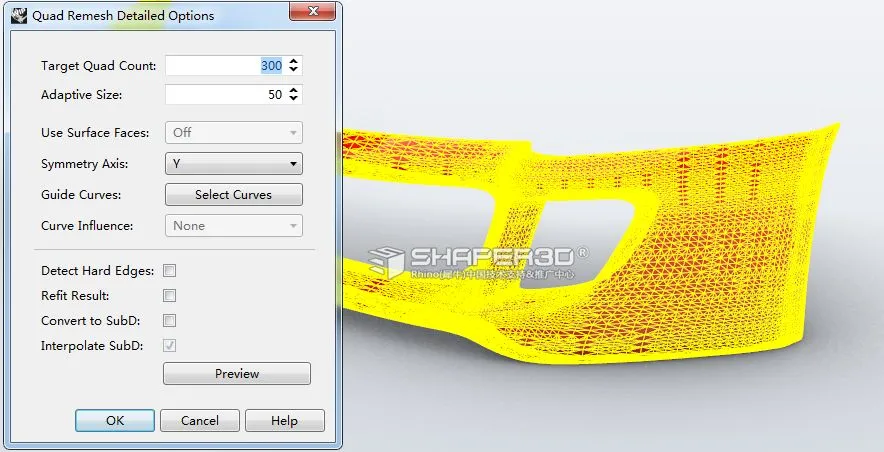

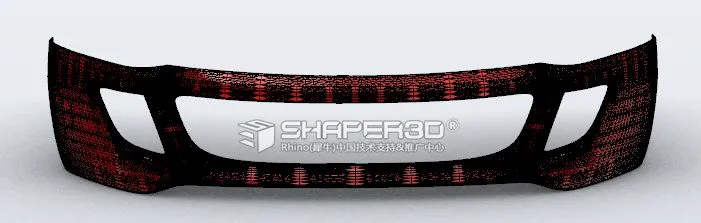

保险杠是左右对称的结构，因此在对称轴选项中选取 Y 方向作对称轴，以300面数运算出以下这结果：

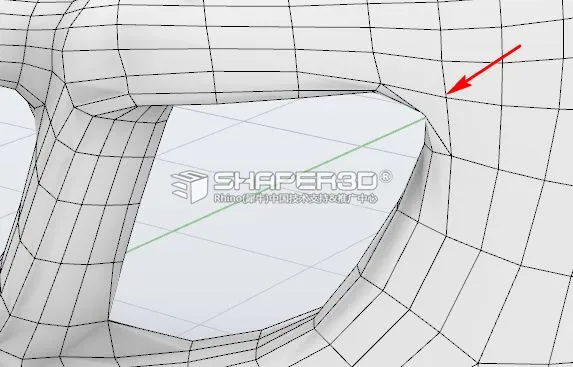

在保险杠进气口处的布线质量并不太好，要改善这种情况 我们将利用QuadRemesh 面板中的Guide Curves “导向曲线”来影响布线的走向。

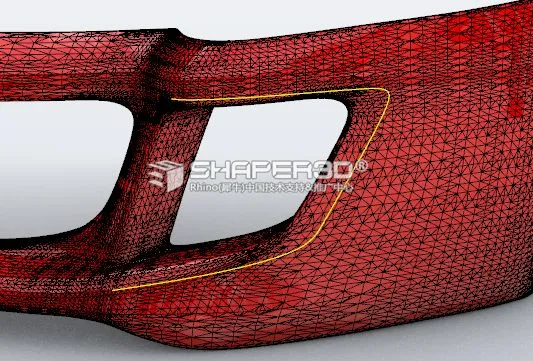

先使用 Sketch 指令在网格面上绘制导向曲线，运行QuadRemesh 后点击面板中的Guide Curves 选项，再拾取进这条导向曲线。

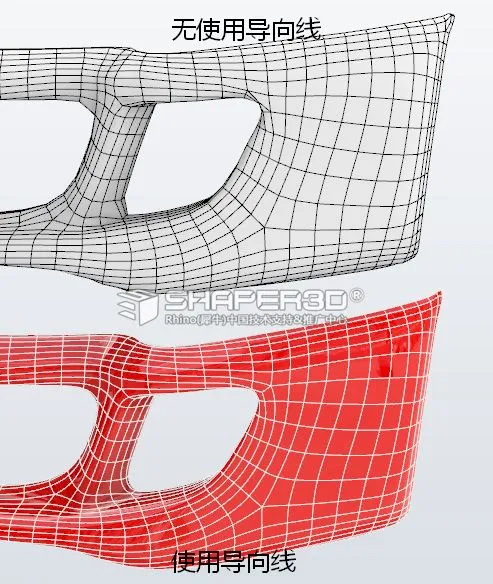

从二个结果中可以看出，使用导向线的布线在走向更合理。

除了上述利用3D网格对象来创建外，在Rhino 中还可以利用灰度图转移成网格或曲面后，利用QuadRemesh 创建四边网格，借用下这张雕花灰度图来创建立体模型。

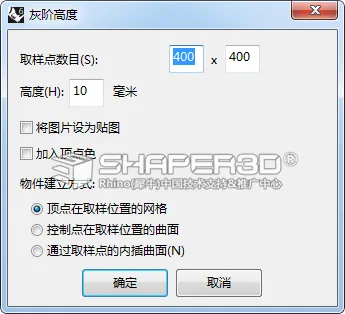

运行 Rhino 中的 Heightfield 指令，选取这张灰度图片，拖动鼠标在工作视窗中确定好大小，取样点400X400,生成网格。

选取这网格，运行 QuadRemesh， 目标面数设定为2000，最后得到以下这四边网格模型

接下来，利用 NURBS 曲面来创建出四边网格，其优势是利用转化后的四边网格可以很方便进行造型修改， 可以在一个很短时间内修改出不同的造型方案;

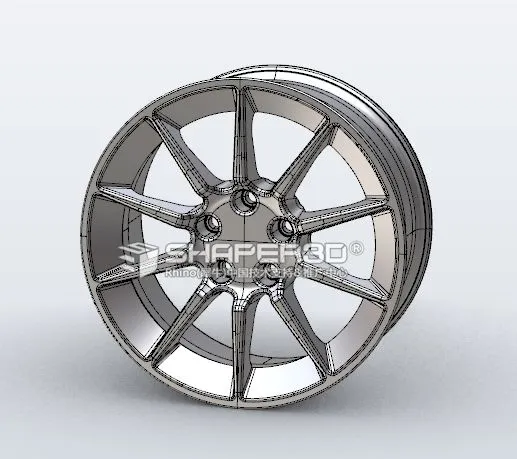

这是一个由多重曲面构建的车轮毂，QuadRemesh 的作业过程如下：

1. 轮毂为径向对称结构，因此我们分割成1/10一个单元结构。

2. 选取这个单元，运行QuadRemeshze 指令，创建出面数为80的四边网格

3. 手工调整这个四边网格的结构，开启启示记录建构历史，使用ArrayPolar 指令环形阵列10份。

4. 打开网格控制点调点造型。

5.调整好后，组合网格，最后转换成细分曲面
