我设计的PCB,还能这么高级?!这个免费插件,绝了……

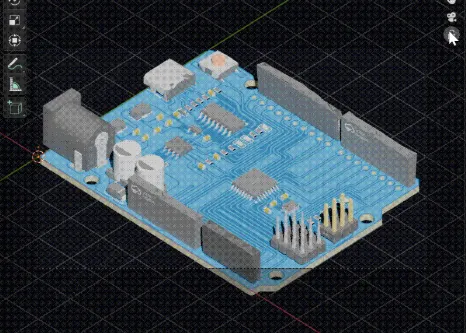

这是以前的3D预览
还挺直观？但普通！无趣！

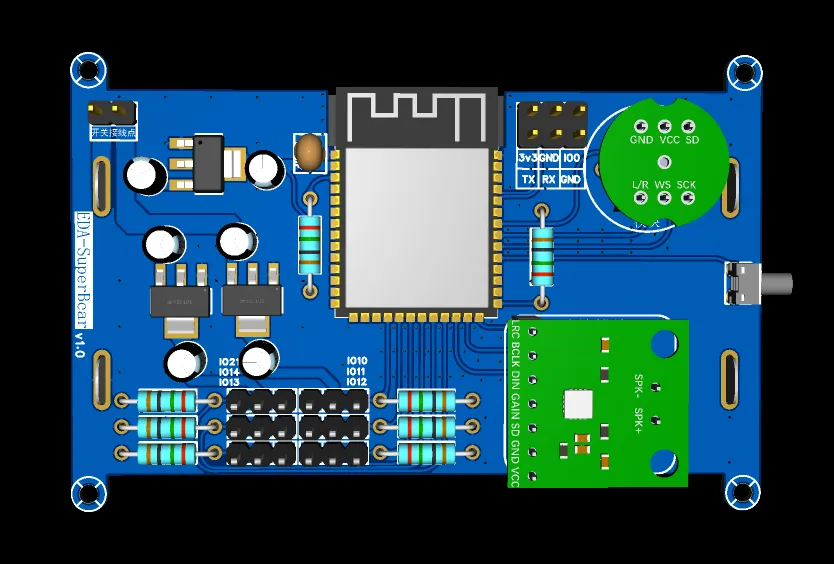

这是用了免费扩展插件的3D预览
好精致！好美丽！！

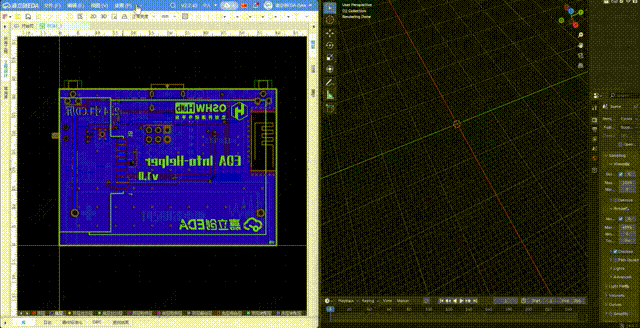

动图更震撼↓
你是说，只要加上这个拓展工具，嘉立创EDA的3D预览，就能无缝对接Blender的3D效果？！！！
太好啦！
咋安装的？
01.拓展工具介绍
名称：PCB Blender 渲染扩展
功能说明：
-
从嘉立创EDA将PCB的3D模型发送到Blender，进行高质量渲染，并自动导入
-
可调整：材质和纹理、光照设置、相机角度
-
调整好后按快捷键 F12进行图像渲染
-
支持连接状态监控，WebSocket实时通信
02.安装教程(4步)
① 安装扩展并开启外部交互
-
在网页下载拓展文件：https://ext.lceda.cn/item/oshwhub/pcb-render-with-blender
-
打开嘉立创EDA：pro.lceda.cn/editor
-
在设置-扩展-扩展管理器中导入本扩展的eext扩展文件,启用并允许扩展外部交互。
② 安装 Blender 4.5
-
从 Blender 官方网站 下载并安装 Blender 4.5 版本
-
Blender官网：https://www.blender.org/download/
③启动 Blender 服务
-
下载导入脚本：https://github.com/easyeda/eext-pcb-render-with-blender/blob/main/script/pcb_importer_websocket.py
-
打开 Blender。
-

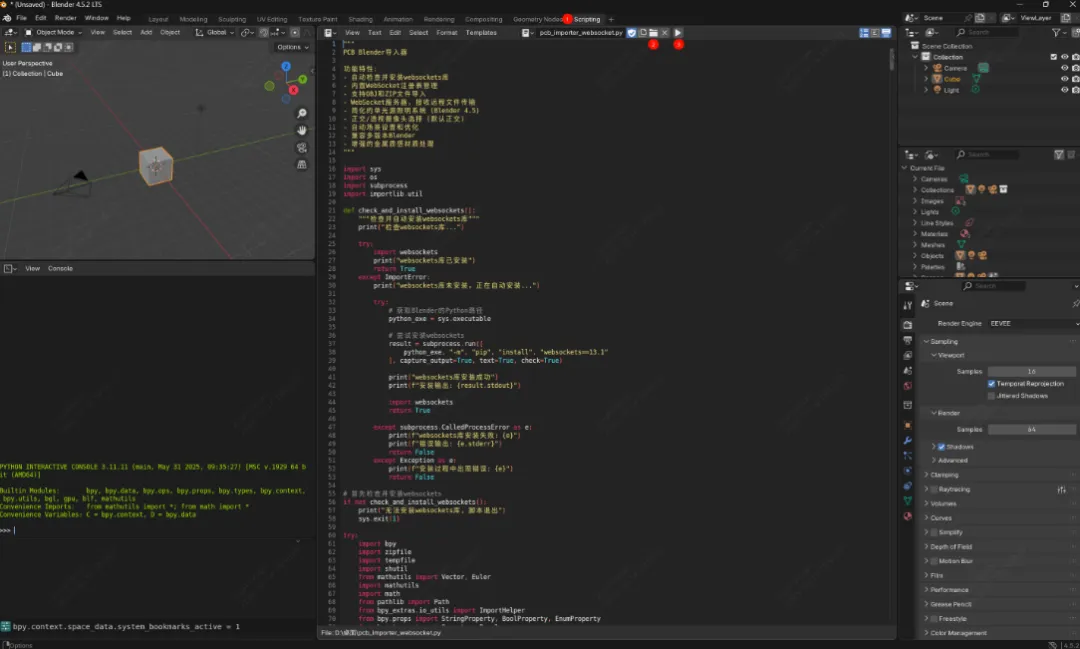

在顶部菜单栏点击 Scripting,在脚本编辑器打开解压的脚本并运行。
-
运行脚本将自动安装库文件并等待嘉立创EDA连接。
④在 EDA 中使用
-
在嘉立创EDA中打开您的PCB项目。
-

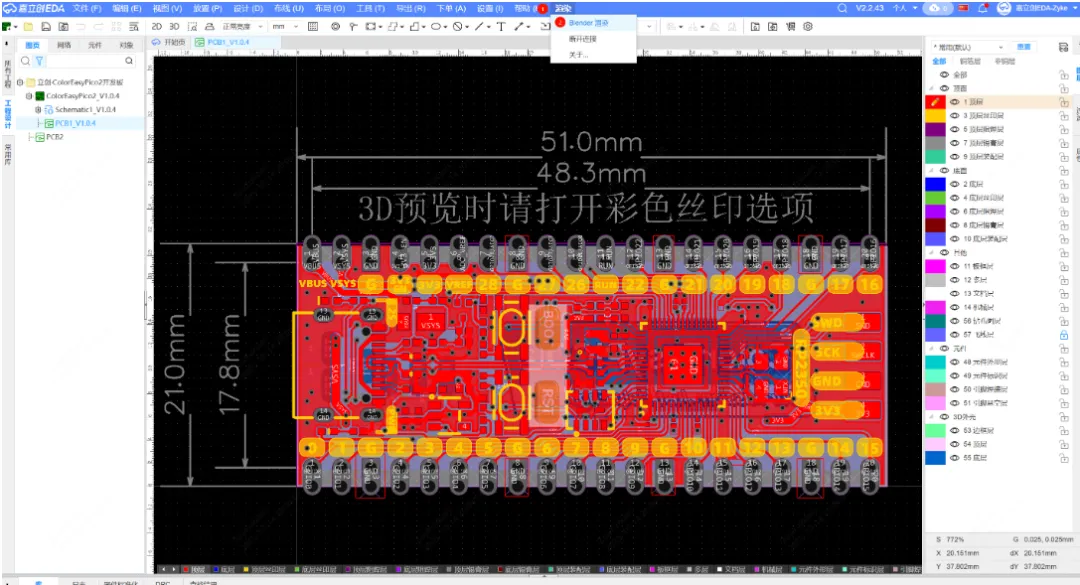

在顶部菜单栏点击 渲染 → Blender 渲染 开始连接。
-

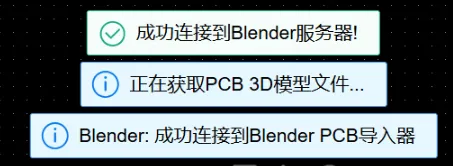

连接成功后将自动推送文件到 Blender。
怎么样？
你喜欢这个扩展工具吗？
它还是全开源的哦！
开源网址：https://github.com/easyeda
复制链接，就能get同款！
3D预览渲染扩展工具：https://ext.lceda.cn/item/oshwhub/pcb-render-with-blender

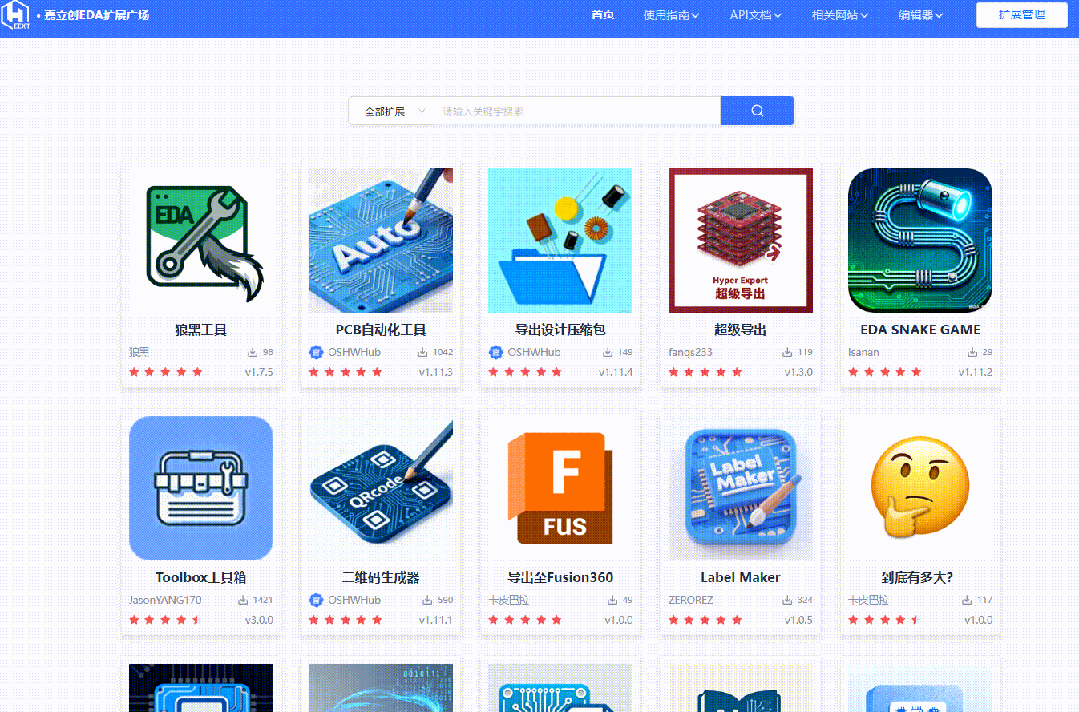

想了解更多扩展工具？
