CAD 二次开发入门:CAD插件编译、集成、调试

上一篇讲述了如何搭建基本的开发环境CAD 二次开发：一个 C# 项目如何完美适配多版本 .NET（从 4.0 到 8.0）

本篇主要介绍如何进行代码的编译、调试、集成从文完成插件的开发

一、编译

1.1创建RDebug配置

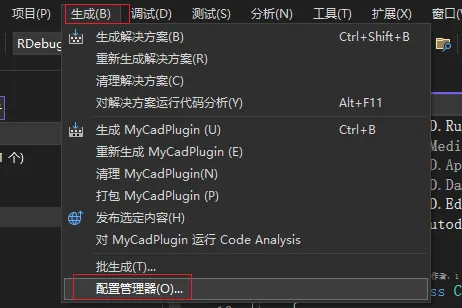

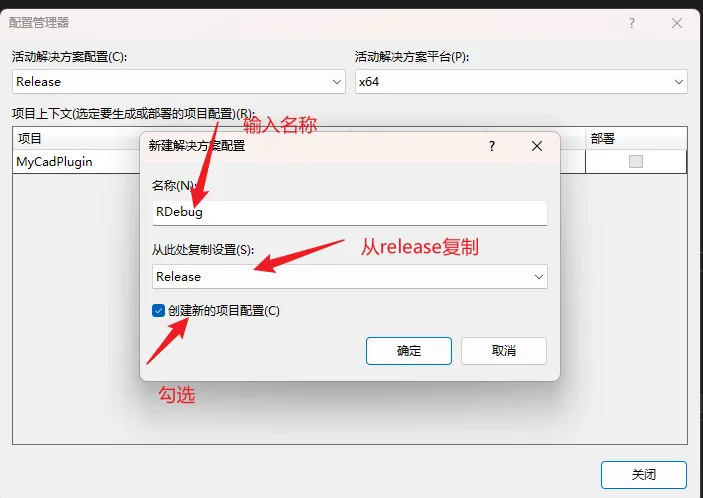

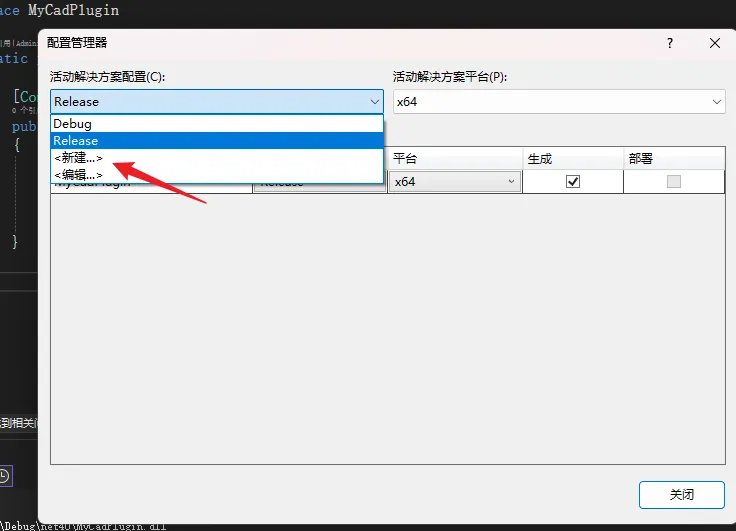

打开配置管理器，新建解决方案配置，按图输入名称、从Release复制，勾选创建新的项目配置，点击确定

1.2为不同net版本增加CAD宏

不同 .NET 版本下，CAD 的 API、第三方库以及 C# 标准库所使用的接口均存在差异。为在同一功能目标下适配不同实现代码，需要通过为项目增加不同的 CAD 版本配置（如 ACD2022、ACD2025）进行区分与管理，直接修改项目配置文件，增加以下配置：

        <PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net35|x64' And ('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2010</DefineConstants>	</PropertyGroup>	<PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net40|x64' And	('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2013</DefineConstants>	</PropertyGroup>	<PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net45|x64' And ('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2015</DefineConstants>	</PropertyGroup>	<PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net461|x64' And ('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2017</DefineConstants>	</PropertyGroup>	<PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net472|x64' And ('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2019</DefineConstants>	</PropertyGroup>	<PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net48|x64' And ('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2021</DefineConstants>	</PropertyGroup>	<PropertyGroup Condition="'$(TargetFramework)|$(Platform)'=='net8.0-windows|x64' And ('$(Configuration)'=='Debug'or'$(Configuration)'=='RDebug'or'$(Configuration)'=='Release')">		<DefineConstants>$(DefineConstants);AutoCAD2025</DefineConstants>	</PropertyGroup>

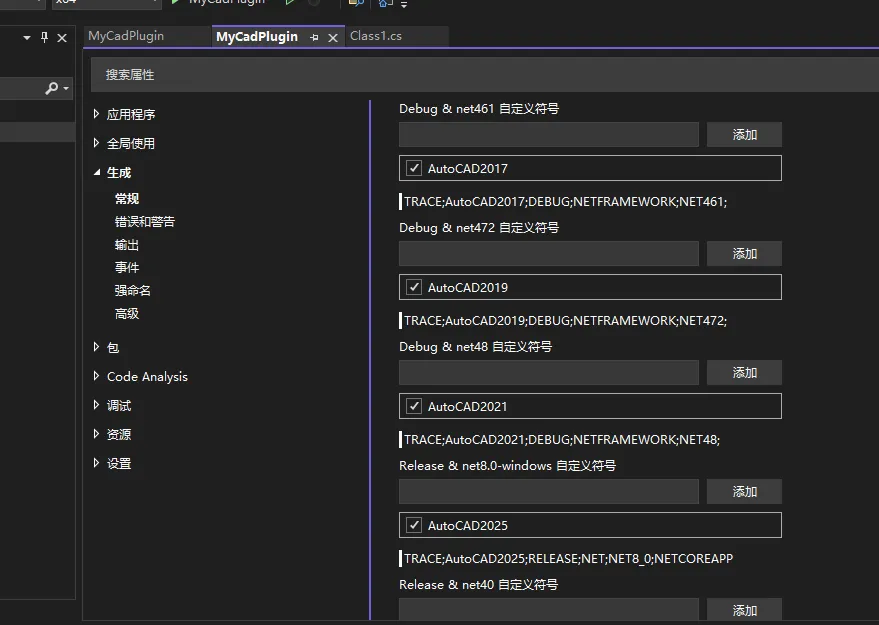

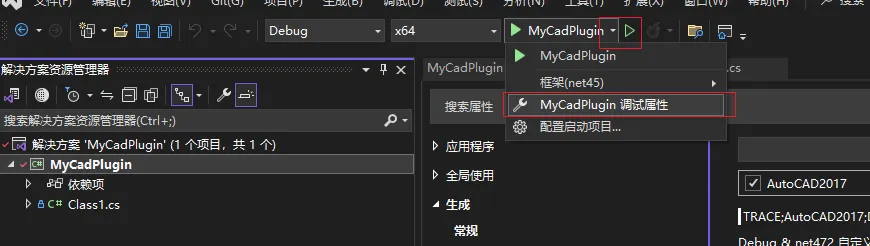

亦可以通过面板设置：

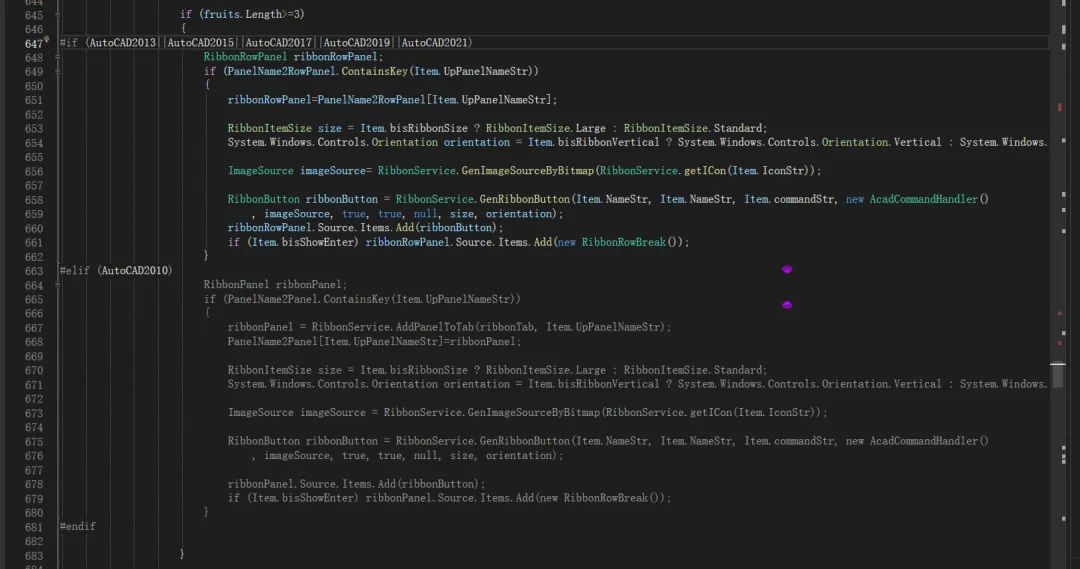

应用：在设置Ribbon菜单时候，低版本CAD2010可能不支持某些函数，可以使用宏来分别处理。

二、集成

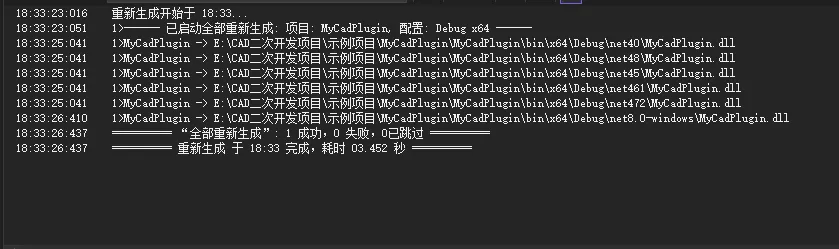

由于多版本C#项目每次编译的时候都会编译所有版本，如下图所示从NET4.0到NET8.0，可以看到在自己的项目目录下生成了DLL,当项目过多的时候，每个都在自己的项目下生成DLL不不利于插件的使用。

我们可以通过写函数的编译后事件将编译完成的DLL拷贝到一个统一的目录，方便打包或者压缩给他人使用，具体步骤如下：

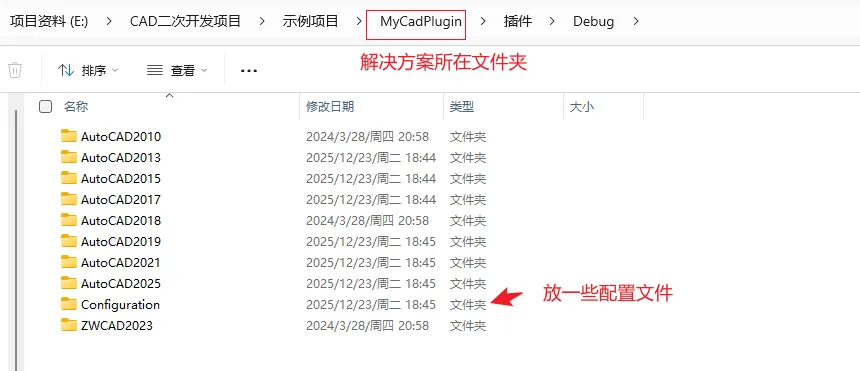

新建文件夹：在解决方案目录下，新建插件文件夹，并且在插件文件夹下增加Debug、RDbug、Release三个文件夹，每一个文件夹下新建不同版本CAD文件夹，以Debug为例

编辑生成后事件也是采用直接编辑项目配置文件的方式

	<Target Name="PostBuild_cad2010" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net35|x64'">		<Exec Command="	echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2010\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2010\$(TargetFileName)" />	</Target>	<Target Name="PostBuild_cad2013" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net40|x64'">		<Exec Command="	echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2013\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2013\$(TargetFileName)" />	</Target>	<Target Name="PostBuild_cad2015" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net45|x64'">		<Exec Command="	echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2015\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2015\$(TargetFileName)" />	</Target>	<Target Name="PostBuild_cad2017" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net461|x64'">		<Exec Command="	echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2017\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2017\$(TargetFileName)" />	</Target>	<Target Name="PostBuild_cad2019" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net472|x64'">		<Exec Command="echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2019\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2019\$(TargetFileName)" />	</Target>	<Target Name="PostBuild_cad2021" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net48|x64'">		<Exec Command=" echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2021\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2021\$(TargetFileName)" />	</Target>	<Target Name="PostBuild_cad2025" AfterTargets="PostBuildEvent" Condition="'$(TargetFramework)|$(Platform)'=='net8.0-windows|x64'">		<Exec Command="	&#xD;&#xA;			  echo 拷贝文件夹 &#xD;&#xA;			  xcopy $(SolutionDir)Depend\Configuration\ $(SolutionDir)插件\$(Configuration)\Configuration\ /Y /E&#xD;&#xA;			  echo 复制文件$(TargetFileName)&#xD;&#xA;						echo $(OutDir)$(TargetFileName)&#xD;&#xA;						echo $(SolutionDir)插件\$(Configuration)\AutoCAD2025\$(TargetFileName)&#xD;&#xA;						copy $(OutDir)$(TargetFileName) $(SolutionDir)插件\$(Configuration)\AutoCAD2025\$(TargetFileName)" />	</Target>
