在Hypermesh中快速生成属性的插件

当前时间： 2026-01-28 15:42:00 分类：软件教程 评论(0)

在Hypermesh中快速生成属性的插件

整车由多种结构件组成，每个结构件一般都对应一个组件，这也导致需要一一创建属性文件并匹配。
首先在Hypermesh-Optistruct模块下划分网格，建立rigid等组件。这是因为Optistruct模块不容易崩。
当我们在Hypermesh中建立不同组件时，不同单元组件命名如下：
实体单元：xialianban_mat20_solid
壳单元：bianguan_Q235B_T200
注意，壳单元中T200，这里的200=壳单元厚度（mm）*100
梁单元：luoshuang_mat35_beam

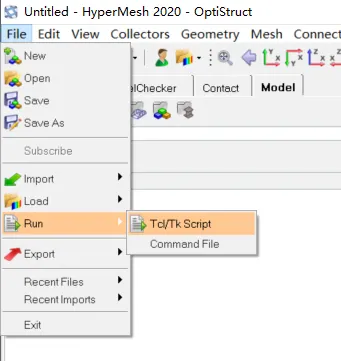

隐藏rigid等reb2或者reb3组件，菜单栏File-Run-Tcl/Tk Script。

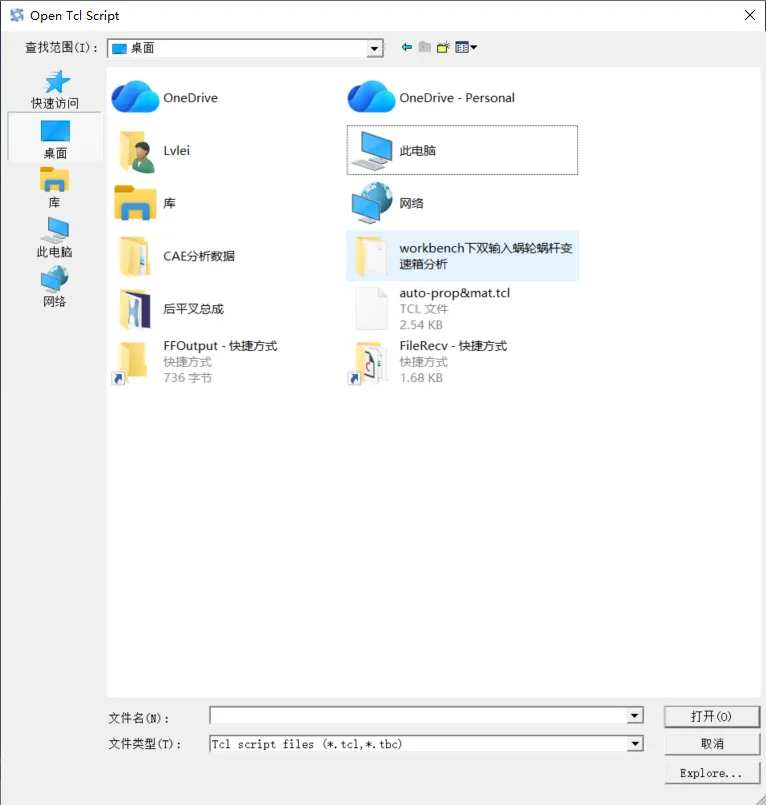

在弹出来的Open Tcl Script界面中，选择对应的插件。框选界面内的组件，点击proceed即可。在属性下自动生成对应的属性。同时生成材料，但是这个材料是假的，需要大家删除材料，转到各自求解器模块后，重新建立材料卡片并匹配模型。
