丨插件丨线径与颜色快捷设置 更新1.4

插件

出品丨电气CAD吧

2026/2/4 更新v1.4：线径新增AWG单位

一、功能简介

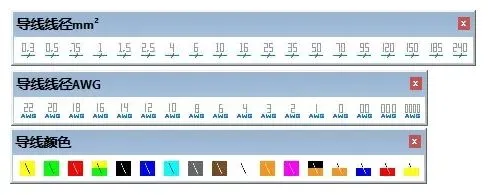

本插件是一款快捷设置连接定义点颜色与线径属性的插件，用户只需选择对应颜色或线径，便可以完成连接定义点的快速设置。

二、插件商店下载地址

https://www.cad-bbs.cn/pluginstore/

三、授权与安装方法

授权免费，安装好插件商店后，直接从目录中选中并加载！

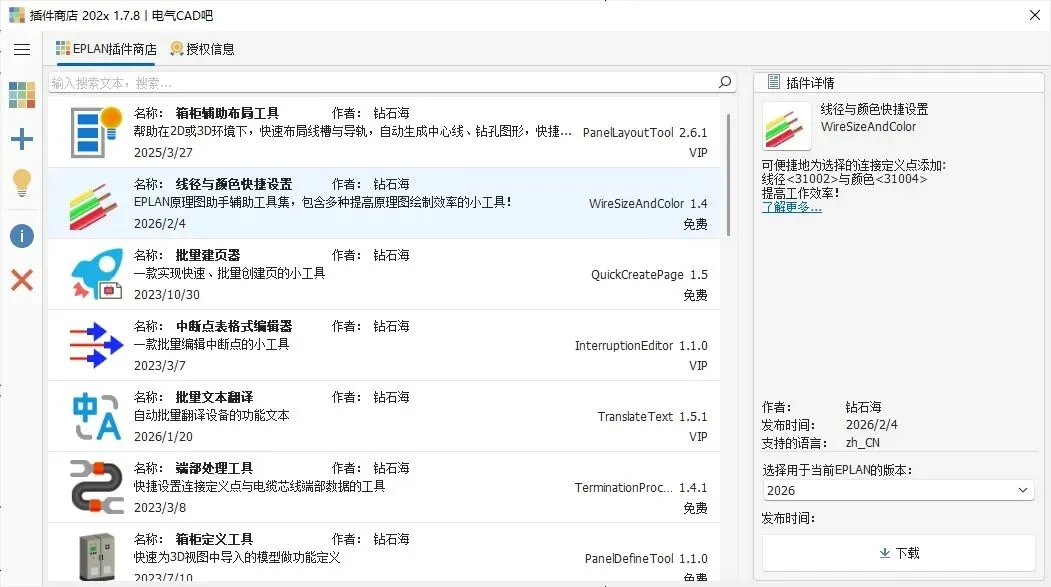

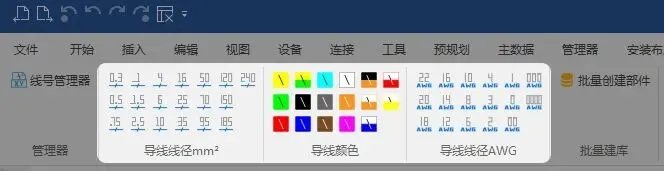

EPLAN 202x版本安装后的界面：

EPLAN 2.x版本安装后的界面，如图标有错位，可卸载，并重新加载一遍即可。

四、操作演示

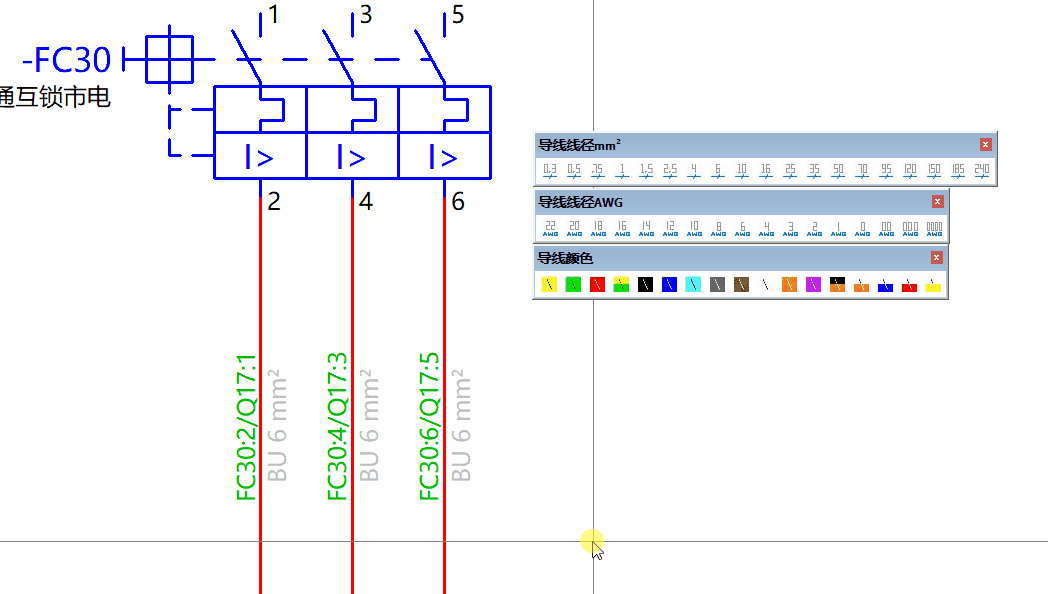

选择要修改的连接定义点，然后直接点击相应图标即可。
