【Unity插件】Terrain To Mesh:地形网格化的完整技术方案解析
在 Unity 的实际项目中，Terrain 系统虽然上手简单、功能完整，但它的渲染与运行时开销始终偏高，在移动端、开放世界远景、性能敏感场景中尤为明显。因此，将 Terrain 转换为 Mesh，一直是性能优化与资源管线中绕不开的一步。
Terrain To Mesh 正是围绕这一需求设计的一套编辑器 + 运行时一体化的地形网格化解决方案。它并不是简单的高度图导出工具，而是构建了一整套从 TerrainData 解析、网格生成、LOD 管理、材质还原到资源导出的完整架构。
下面我们从架构层级和核心原理两个角度，系统拆解这个插件是如何工作的。
一、整体架构设计
从功能与职责划分上看，Terrain To Mesh 的内部架构可以拆分为五个核心模块：
- Terrain 数据解析模块
- 网格生成与顶点控制模块
- 网格优化与分割模块
- 材质与纹理重建模块
- 导出与运行时 API 模块
这种分层结构非常清晰：以 TerrainData 为唯一输入源，最终输出 Mesh、Material、Texture 与可选的 LOD 结构。
二、TerrainData 解析机制
插件明确只支持 Unity 原生的 TerrainData，这是一个非常关键的设计选择。
TerrainData 中包含了三类核心信息：
-
高度数据（Heightmap） -
地形纹理信息（Splatmap / Control Texture） -
植被与细节数据（Tree、Grass、Detail Mesh）
Terrain To Mesh 在转换流程中，首先会完整读取 TerrainData 的以下内容：
-
Heightmap 分辨率与高度采样值 -
Terrain 尺寸（Size）与高度缩放关系 -
Control Texture 中每个像素的权重信息 -
已绘制的 TerrainLayer 配置
整个插件的转换逻辑，完全不依赖 Terrain 的渲染结果，而是直接基于底层数据结构进行计算。
这也是它“超快转换速度”的根本原因。
三、高度图到网格的生成原理
1. 网格顶点构建
Terrain 本质上是一个规则高度场，Terrain To Mesh 会将 Heightmap 视为一个规则二维网格：
-
每一个 Heightmap 采样点 → 一个 Mesh 顶点 -
X、Z 坐标按 Terrain 尺寸均匀分布 -
Y 坐标由高度值 * 高度缩放计算得出
插件允许完全控制最终顶点数量，核心做法包括：
-
高度图重采样（降低分辨率） -
跳点采样（Skip Step） -
按目标顶点数进行自适应采样
这一步直接决定了 Mesh 的基础复杂度。
2. 三角形索引生成
由于 Terrain 是规则网格，三角形索引可以按固定模式生成：
-
每个 Quad → 两个 Triangle -
统一绕序，保证法线方向一致
这使得生成过程无需复杂拓扑分析，CPU 开销极低，非常适合大地形快速转换。

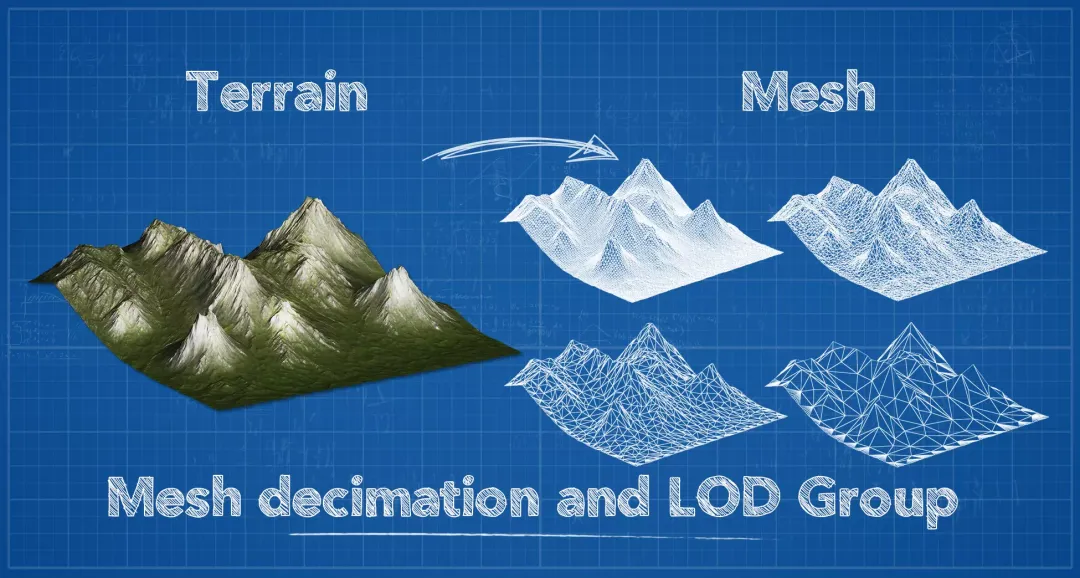

四、网格优化与 Decimation 机制
在基础网格生成完成后，Terrain To Mesh 提供了内置的 Mesh Decimation（网格简化）工具。
其核心目标是：
-
在尽量保持地形轮廓的前提下 -
显著减少三角形数量
从行为特征判断，它采用的是基于误差阈值的逐步边合并策略，而非规则网格裁剪。这种方式的优点是：
-
保留地形起伏特征 -
平坦区域压缩率极高 -
更适合自然地形而非硬表面模型
该模块既可单独使用，也可配合 LOD Group 自动生成多级网格。
五、LOD Group 与 Mesh Split 架构
1. LOD Group 支持
Terrain To Mesh 可以直接生成：
-
LOD0 / LOD1 / LOD2 等多级 Mesh -
并自动挂载 Unity 原生 LOD Group 组件
每一层 LOD 都可使用不同的简化参数，这使得它在远景地形渲染中非常实用。
2. Mesh Split 分块系统
对于超大 Terrain，单一 Mesh 会面临两个问题：
-
顶点数超限（尤其是 16-bit Mesh） -
单个 Renderer 的剔除粒度过粗
插件的 Mesh Split 系统会：
-
按网格规则将地形切分为多个子 Mesh -
每块拥有独立 Renderer -
支持 16-bit 与 32-bit Mesh 格式
这一步对性能优化意义极大，尤其是在开放世界或大地图项目中。

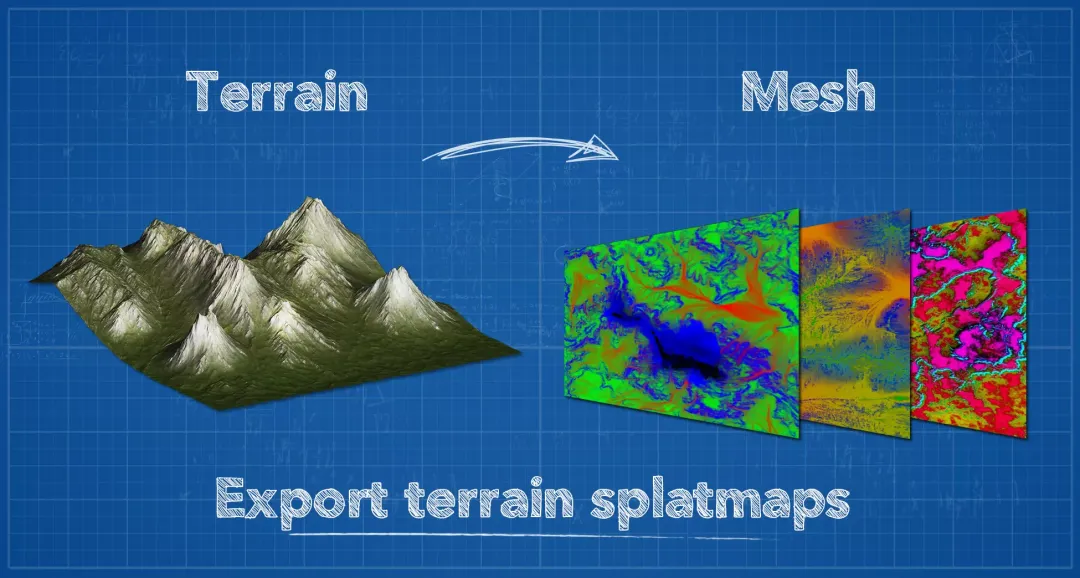

六、Terrain 材质与 Splatmap 还原原理
1. Splatmap Shader 架构
Terrain To Mesh 并未尝试复刻 Unity Terrain Shader 的全部特性，而是实现了一套：
- 基于 Control Texture 的多层混合 Shader
-
单材质最多支持 16 个 Layer -
每个 Layer 可包含多张纹理组合
渲染逻辑本质上是：
根据 Control Texture 中的 RGBA 权重，对不同地形纹理进行混合采样
最终效果在视觉上高度接近 Unity 原生 Terrain。

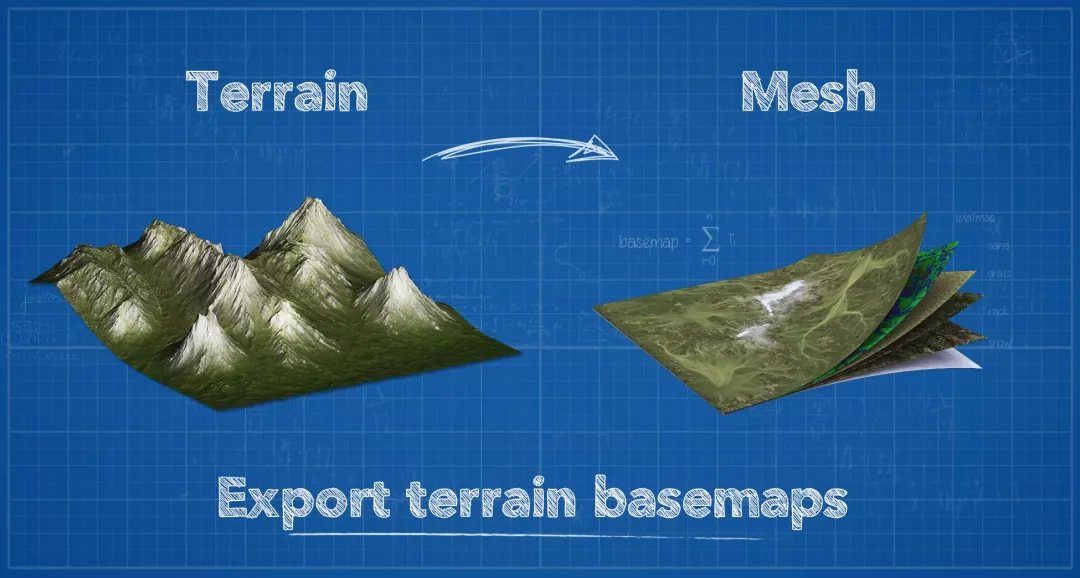

2. Basemap 导出机制
为了进一步降低运行时开销，插件支持将：
-
所有已绘制地形纹理 -
烘焙成一张 Basemap Texture
这样做的好处是：
-
运行时只需一次纹理采样 -
材质极简 -
非常适合移动端或远景 LOD
这是一个典型的“空间换性能”设计思路。

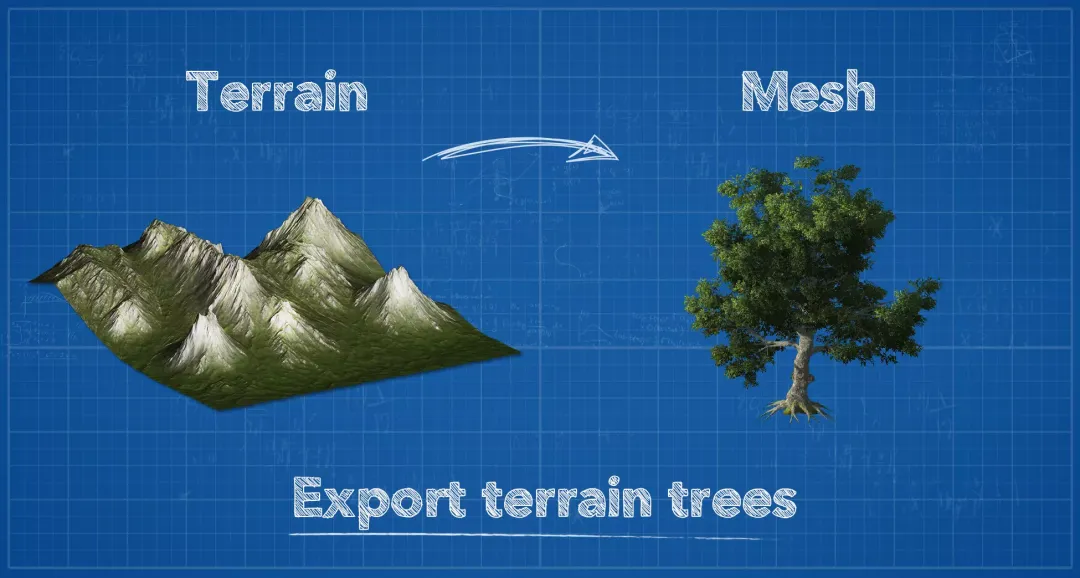

七、植被与细节数据导出
Terrain To Mesh 支持将：
-
Tree Instance -
Grass -
Detail Mesh
导出为独立的 GameObject 或 Mesh 数据。
需要注意的是：
-
插件只能读取 TerrainData 中的放置信息 -
对第三方植被系统或自定义 Shader 支持有限
这也解释了官方对“自定义地形 Shader 不完全支持”的说明。
八、运行时 API 设计思路
除了编辑器工具，Terrain To Mesh 还提供了 Run-time API，允许在运行时进行地形转换。
这类 API 的典型使用场景包括：
-
程序生成地形 -
运行时烘焙 -
编辑器工具链扩展
由于核心逻辑是数据计算而非编辑器依赖，插件在架构上具备良好的运行时适配性。
九、架构设计的优缺点总结
优点
-
架构清晰，职责划分明确 -
完全基于 TerrainData，稳定可靠 -
性能导向设计，适合大型项目 -
编辑器与运行时共用核心逻辑
局限
-
源码默认不开放（DLL 形式） -
对自定义 Terrain Shader 支持有限 -
地形洞采用 Alpha Cutout 而非真实裁剪
结语
Terrain To Mesh 并不是一个“简单导出工具”，而是一套围绕 Unity Terrain 性能瓶颈而设计的系统级解决方案。它在架构层面充分利用了 Terrain 的规则性，用确定性的算法换取极高的转换效率，并在材质、LOD、分块等关键节点提供了专业级支持。
如果你的项目中存在：
-
大面积地形 -
明确的性能压力 -
需要将 Terrain 纳入标准 Mesh 管线
那么 Terrain To Mesh 是一个不错的工具。
