前天一位用户问我，周站长，怎么把椭圆转多段线？如果想画椭圆多段线很简单，我们只需要把pellipse设置1再画椭圆即可，那已经画好的椭圆怎么批量转多段线？这里周站长给写了一个插件。

CAD椭圆转多段线插件下载链接：

网站注册用户链接：

https://www.cadzxw.com/62776.html

非注册用户链接（或文尾左下角阅读原文）：

https://www.zzzcad.com/autocadchajian/tycadcj/11033.html

插件核心亮点：

自适应高精拟合：拒绝生硬的等分切割，采用“矢距控制迭代细分”算法。插件能根据椭圆局部曲率自动调整段数——曲率大处加密，平缓处稀疏，在保证极高视觉精度的同时，以最少的顶点数实现最优逼近。

完美属性继承：转换后的多段线完整保留原实体的图层、颜色、线型比例、线宽及空间坐标，无需后续二次调整。

灵活分级控制：提供 3 级精度选项（普通/高精/极高），从日常绘图到高要求 CNC 加工均可胜任。

使用方法：

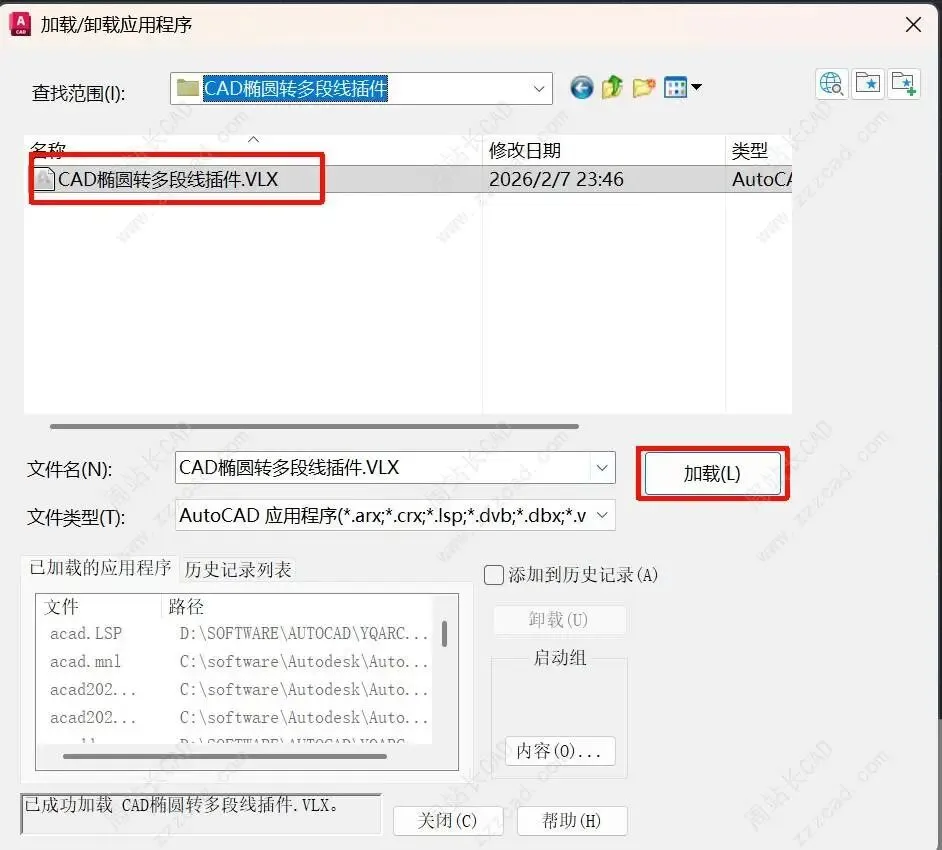

AP加载插件。

输入快捷键EL2PL回车。

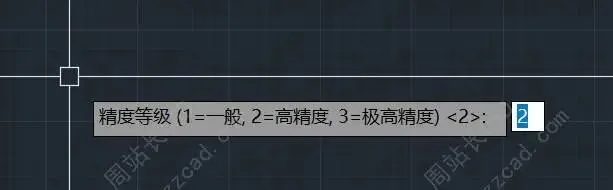

提示精度要求，一般默认足够用。

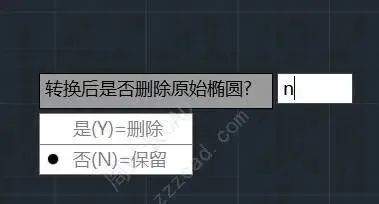

选择是否保留原椭圆，为了方便对比转换后的误差，我选择保留，实际情况删除即可。

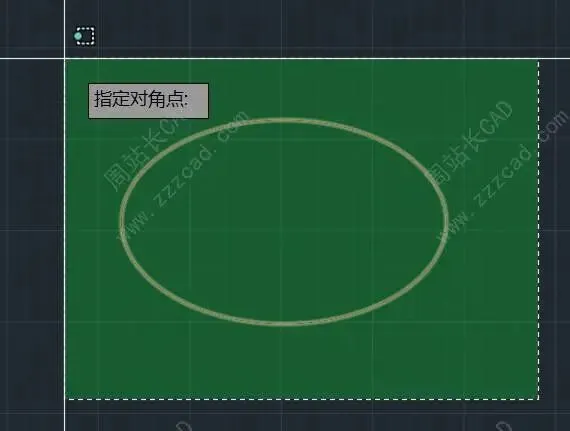

选择转换的椭圆回车即可完成。

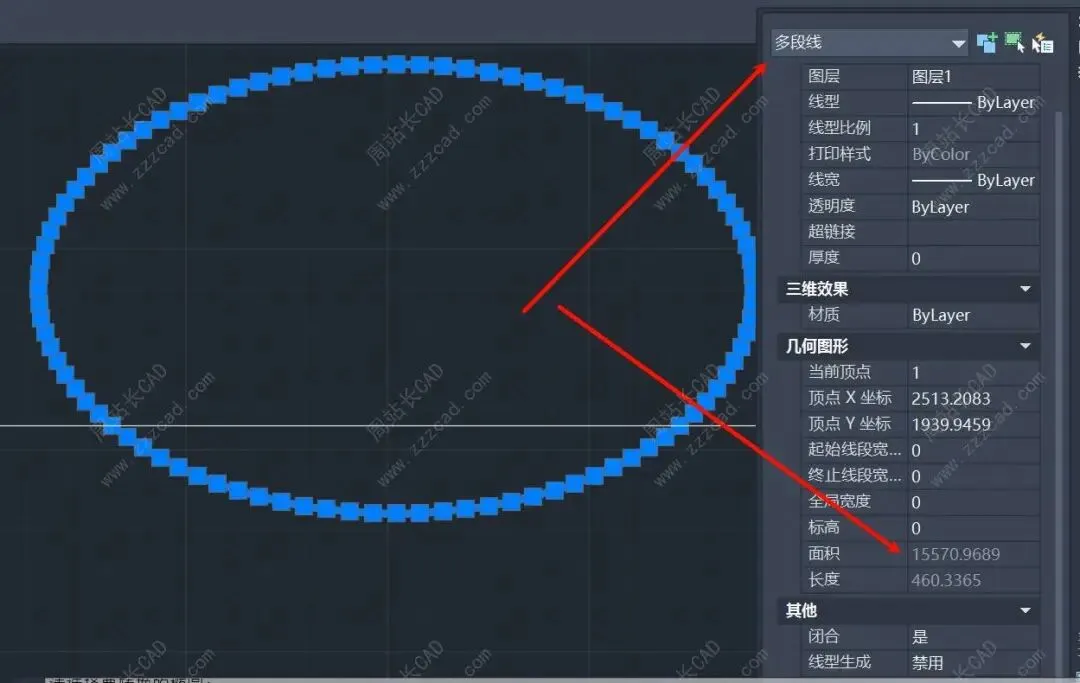

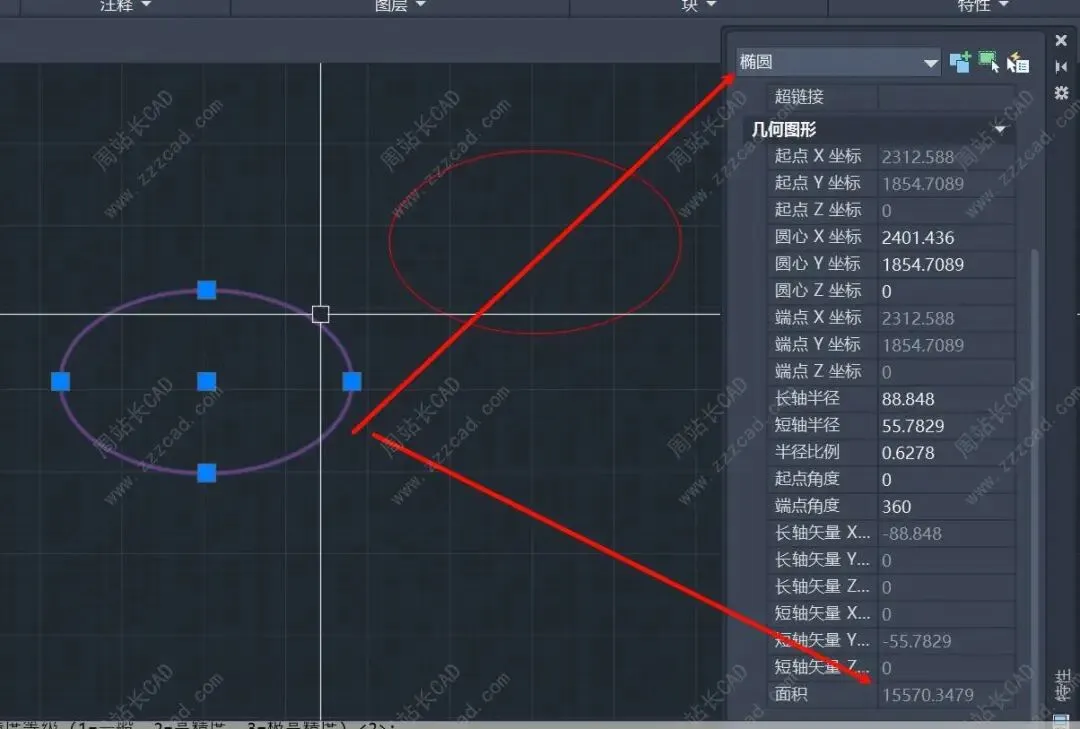

复制出来，我们看下误差非常小，一个面积15570.3479一个15570.9689

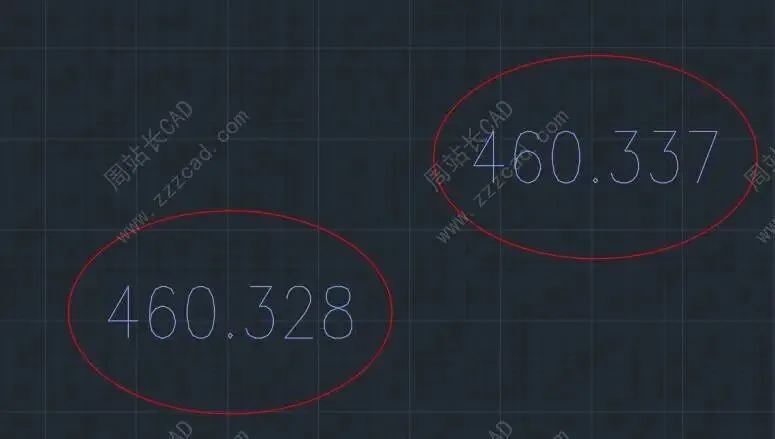

周长几乎一样，误差0.009，还只是默认精度情况下。

完。
