贴片Y电容与插件Y电容的核心差异

Y电容作为保障电子设备安全的关键安规元件，主要承担滤除高频共模干扰的核心功能，广泛应用于电源、家电等设备的火线/零线与地线之间。随着电子技术向小型化、自动化发展，贴片Y电容与传统插件Y电容形成差异化应用格局，二者在结构、性能及适用场景上的差异显著，而特锐祥TGY2222ME  Y2 222M作为贴片Y电容的代表性产品，其性能表现更具参考价值。

一、结构与性能：两类

Y电容的核心区别

1.封装与尺寸差异：贴片Y电容采用表面贴装技术（SMT）封装，多为黑色扁平矩形，通过注塑成型工艺打造，尺寸一致性高（公差可控制在±0.2mm内），超薄型号厚度仅2.6mm；插件Y电容则为环氧树脂封装的蓝色圆片形，带金属引脚，体积显著更大，不同批次尺寸可能存在差异。

2.安装与生产效率：贴片Y电容可适配贴片机高速自动化安装，支持回流焊与波峰焊工艺，大幅降低人工成本；插件Y电容需人工或AI插件机插装，仅适用于波峰焊，生产效率较低且运输中易因引脚受损影响良率。

3.电性能参数：插件Y电容技术更成熟，耐高压性能更优，容量范围可覆盖几皮法至几千微法，耐久性更强；贴片Y电容容量多局限于几皮法至几百微法，耐高压能力稍弱，但高频性能更出色，且耐高温高湿特性更优。

二、应用场景：按需选择

的适配逻辑

1.贴片Y电容的优势场景：凭借小体积、高集成度的特点，广泛应用于氮化镓快充、智能手机充电器、LED电源等高密度电子设备，尤其适合对空间利用率要求严苛的产品设计，在湿度较高的环境中表现更稳定。

2.插件Y电容的适用场景：在高温高压等极端工况、大功率设备及维修便利性优先的场景中仍不可替代，例如传统开关电源、工业控制设备等，其大容量与高耐压特性可满足复杂电路需求。

三、特锐祥TGY2222ME：

贴片Y电容的性能具象化

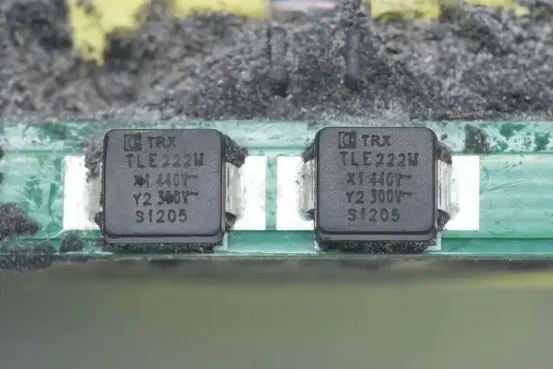

1. 核心优点：作为特锐祥自主研发的贴片Y电容，其体积小巧、重量轻的特性完美适配高密度电源产品，曾被应用于九号210W电动自行车充电器等设备；遵循SMT生产标准，尺寸一致性强，可与其他SMD元件协同实现高速自动化组装，降低生产损耗；通过CQC、UL等多项安规认证，采用环氧树脂模塑封装，耐高温潮湿性能优异，能适配各类回流焊工艺。

2.现存短板：受贴片工艺限制，其容量固定为2200pF（容差±20%），无法满足大容量电路需求，且耐压等级为300V，低于部分插件Y电容的耐压规格；作为贴片元件，手工焊接难度高于插件Y电容，后续维修更换的便利性不足，在对电性能要求极致的工业级高端设备中，仍需让位于高耐压插件产品。
