【Unity行为树插件】 Behavior Designer Pro 基于 DOTS 的行为树设计思路和运行机制解析

在 Unity 的 AI 解决方案中，行为树几乎是事实上的工业标准。从早期的 FSM，到后来在 AAA 项目中大规模应用的 Behavior Tree，其核心价值始终围绕两个关键词：可维护性与可扩展性。

Behavior Designer Pro 并不是简单地“把老一套行为树搬进 DOTS”，而是从底层架构出发，对行为树在 数据布局、执行方式和扩展模式 上进行了重构，使其能够真正适配 Unity 正在推进的数据导向技术栈（DOTS）。本文将从技术角度，系统拆解它的设计思路与运行机制。

一、整体架构定位：行为树 + 数据导向执行模型

从宏观上看，Behavior Designer Pro 的架构可以分为三层：

1. 行为描述层（Authoring Layer）面向开发者的可视化行为树编辑器，负责编排逻辑结构。

2. 运行时数据层（Runtime Data Layer）将行为树转化为高效、连续、可并行处理的数据结构。

3. 执行层（Execution Layer）基于 Job System + Burst，对行为节点进行高性能调度和执行。

与传统 Behavior Designer（纯 GameObject 架构）最大的区别在于：

行为树不再只是对象关系的组合，而是一套可被 Job 并行调度的数据执行图。

这也是 DOTS 思想在 AI 系统中的一次完整落地。

二、行为树结构的底层表示方式

1. 从“节点对象”到“节点数据”

在传统 OOP 行为树中，每一个节点通常是一个 MonoBehaviour 或 ScriptableObject，节点之间通过引用彼此连接。这种方式在逻辑层面直观，但在性能层面存在明显问题：

• 节点对象分散在内存中，Cache Miss 严重
• 执行过程频繁虚函数调用
• 多 Agent 场景下难以并行

Behavior Designer Pro 在 DOTS 架构下，采用的是扁平化节点数据结构：

• 行为树在构建阶段被序列化为一组连续的节点数据
• 父子关系通过索引或偏移量表示
• 每个节点只关心“输入状态 → 输出状态”

这种结构非常适合：

• 顺序遍历
• 批量处理
• Job 并行执行

2. 行为树的执行流表示

行为树的控制节点（Selector、Sequence、Parallel 等）在底层并不是“递归调用”，而是通过一个显式状态机来推进执行流程。

典型执行流程如下：

1. 行为树拥有一个当前执行指针（或节点索引）

2. 每一帧（或 Tick）：

• 从当前节点开始评估
• 根据返回状态（Success / Failure / Running）
• 决定下一个节点索引

3. 所有中间状态被存储在运行时数据中，而非节点对象本身

这使得：

• 行为树执行过程是可中断、可恢复的
• 非常适合 DOTS 中的 Chunk + Entity 批量处理

三、DOTS 驱动的执行模型

1. Entity 与 GameObject 的双工作流支持

Behavior Designer Pro 的一个核心设计目标是：不强迫项目一次性切换到 ECS。

因此它支持三种模式：

• GameObject 模式：行为树绑定在 MonoBehaviour 上，但底层执行仍然使用 DOTS 数据结构。

• Hybrid 模式：行为树逻辑在 ECS 中执行，感知与表现层仍由 GameObject 驱动。
• Pure Entity 模式：行为树完全作为 ECS 系统的一部分运行。

无论哪种模式，行为树的核心执行逻辑都是一致的，这意味着：

• 行为设计不会因为架构切换而推倒重来
• 项目可以逐步 DOTS 化

2. Job System 与多 Agent 并行

在 DOTS 架构下，Behavior Designer Pro 的核心优势在于多 Agent 行为树的并行执行。

其基本思路是：

• 将多个 Agent 的行为树状态打包成连续数据

• 使用 Job System：

• 按 Chunk 批量调度
• 每个 Job 处理一组行为树

• 使用 Burst 编译：

• 消除虚调用
• 强制内联
• SIMD 优化

这意味着即使是：

• 数百 NPC
• 大量简单 AI（动物、路人、怪物）

行为系统也不会成为瓶颈。

四、零 GC 与可预测性能的实现机制

1. 启动后零分配（Zero Allocations）

Behavior Designer Pro 明确承诺：运行期不产生 GC。

其实现方式包括：

• 行为树实例化阶段完成所有内存分配

• 运行期：

• 不创建临时对象
• 不使用 LINQ
• 不使用装箱/拆箱

• 所有运行状态存储在结构化数据中

这对于：

• 主机平台
• 主机 + 多线程
• 移动端

都非常关键。

2. 行为树状态的显式存储

传统行为树常见问题是：

• 隐式状态分散在节点对象中
• 调试困难
• 中断恢复成本高

Behavior Designer Pro 将所有状态集中管理：

• 当前节点索引
• 子节点执行进度
• 条件缓存结果
• Utility 分数

这种方式不仅利于性能，也极大增强了可调试性。

五、Conditional Abort 与事件驱动机制

1. Conditional Abort 的底层逻辑

Conditional Abort 在复杂 AI 中非常重要，例如：

• 巡逻时突然发现敌人
• 攻击中目标消失
• 逃跑途中血量恢复

在底层实现上，Behavior Designer Pro 并不是每帧“全树扫描条件”，而是：

• 条件节点注册为可观察数据

• 当相关变量变化时：

• 标记受影响的子树
• 在下一个 Tick 中局部重评估

这是一种半事件驱动 + 局部刷新的策略，在性能与响应速度之间取得平衡。

2. 事件驱动行为

插件支持：

• 外部事件触发行为切换
• 行为树内部事件广播
• 与 ECS 事件系统对接

这使得行为树不再只是“每帧跑一遍逻辑”，而是可以构建更接近真实世界的反应模型。

六、Utility Theory 在行为评估中的应用

Behavior Designer Pro 支持基于 Utility Theory 的任务评估，这在底层体现为：

• 每个候选行为返回一个评分值
• 评分函数是纯数据计算，可 Burst 编译
• Selector 节点选择评分最高的行为

这种方式相比传统优先级 Selector：

• 更平滑
• 更适合复杂决策
• 非常适合模拟类 AI（动物、村民、群体行为）

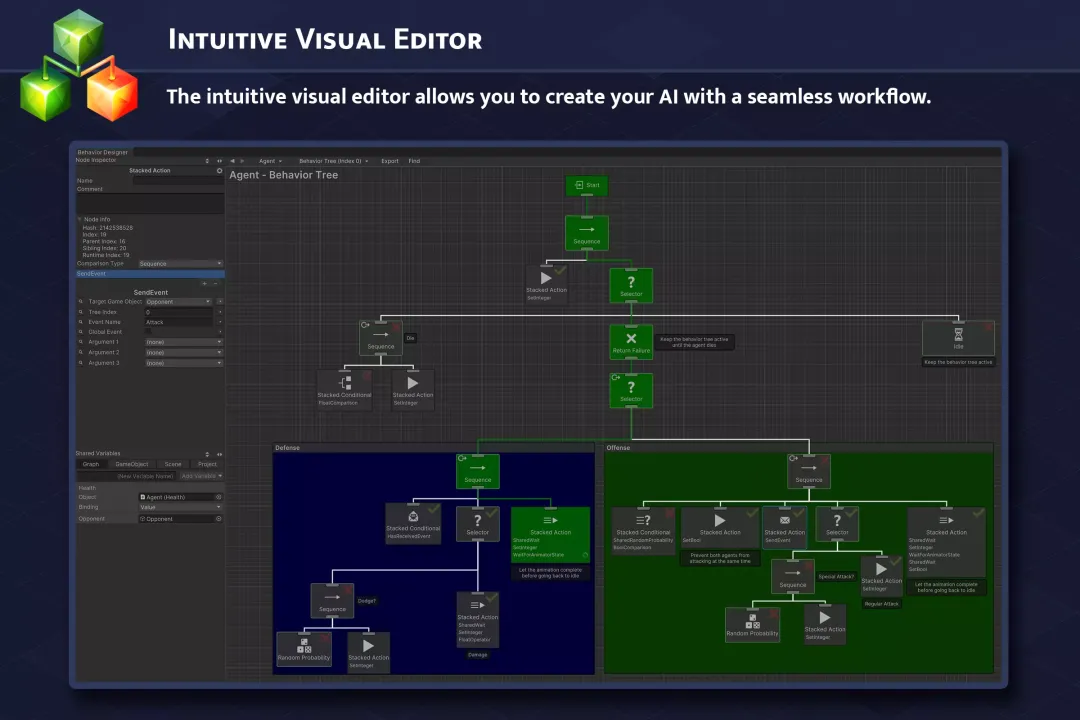

七、编辑器与运行时的解耦设计

虽然底层高度数据化，但插件在编辑器体验上并没有妥协：

• 可视化节点编辑
• 实时运行状态可视化
• 断点调试
• 运行时变量查看

其关键在于：

• 编辑器只负责生成行为树描述数据
• 运行时完全不依赖编辑器代码

这使得行为树可以安全运行在：

• Release 构建
• Server
• Headless 模式

八、总结：这不是“另一个行为树”，而是一次架构升级

Behavior Designer Pro 的价值，并不只是“性能更快”，而在于：

• 它证明了行为树可以与 DOTS 深度融合
• 它让 AI 系统第一次真正具备可预测、可线性扩展的性能模型
• 它为大型项目提供了一条从 OOP 向 DOTS 过渡的现实路径

如果你的项目中存在：

• 大量 NPC
• 群体 AI
• 模拟类系统
• 或者未来计划向 ECS 迁移

那么 Behavior Designer Pro 值得研究一下。
