倾斜建模软件CC添加大地水准面模型的方法

倾斜建模软件CC是实景三维建模领域的标杆软件，从最初的Smart3D到ContextCapture再到现如今的iTwinCapture，一直是一款优秀的三维建模软件，在测绘行业应用非常广泛。当前，无人机免像控技术可快速获得高精度的CGCS2000大地高，结合高精度的厘米级大地水准面模型，高效实现小面积局部地块的免像控建模任务。

本文简要介绍CC软件添加大地水准面模型文件的方法（iTwinCapture软件添加方法类似），下面以添加自定义制作的EGM2008模型为例进行说明：

注：iTwinCapture（原CC）的大地水准面模型格式为gtx。

方法

1

找到配置文件

在CC安装目录下，找到以下路径中的两个文件：vertcs.csv和vertcs.override.csv。

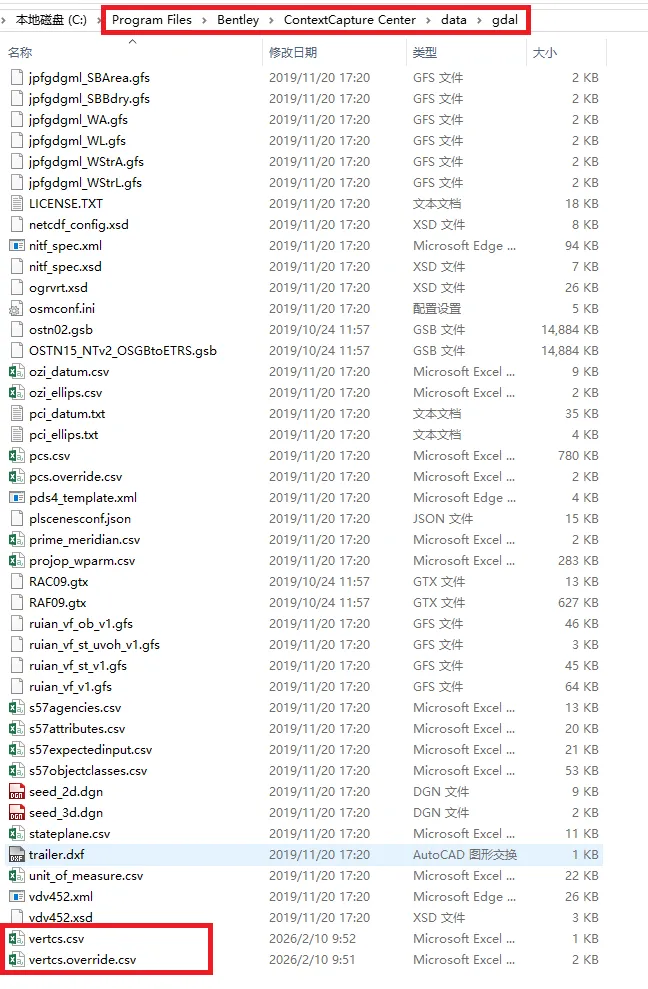

图1. 配置文件路径

2

配置文件修改

分别打开vertcs.csv和vertcs.override.csv文件，修改EGM2008所在行的COORD_REF_SYS_CODE值为5773（该值系统默认为3855，需更改为5773，3855包含水平和垂直改正，5773为纯垂直改正），PARM_1_1值为egm08_25.gtx（文件名）。

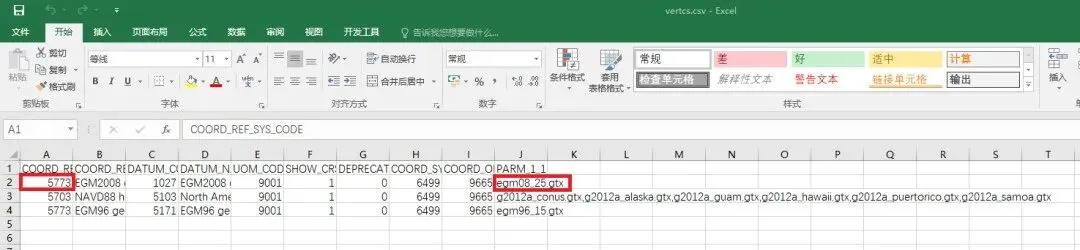

图2. vertcs.csv文件

图3. vertcs.override.csv文件

3

配置大地水准面模型

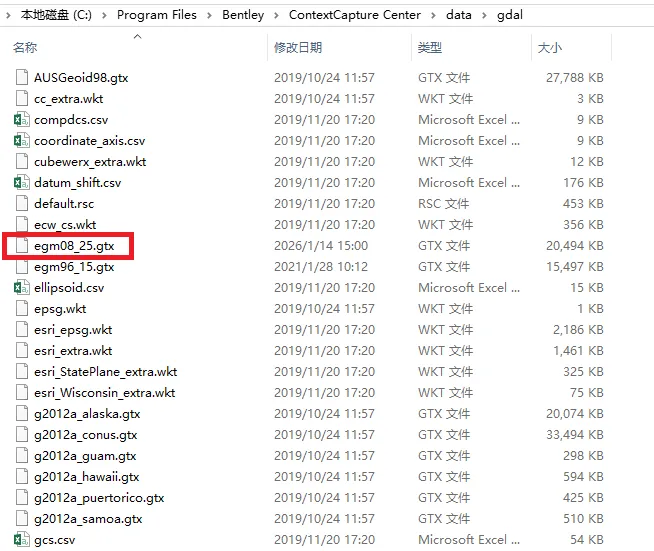

将制作好的gtx格式大地水准面模型文件（egm08_25.gtx），复制粘贴到以下路径，文件名与上述两个配置文件中的模型名称保持一致。

图4. 配置模型文件

4

坐标系统设置

空三完成后，设置输出模型的坐标系统：

平面：高斯克吕格投影

垂直：EGM2008模型（可自定义模型！）

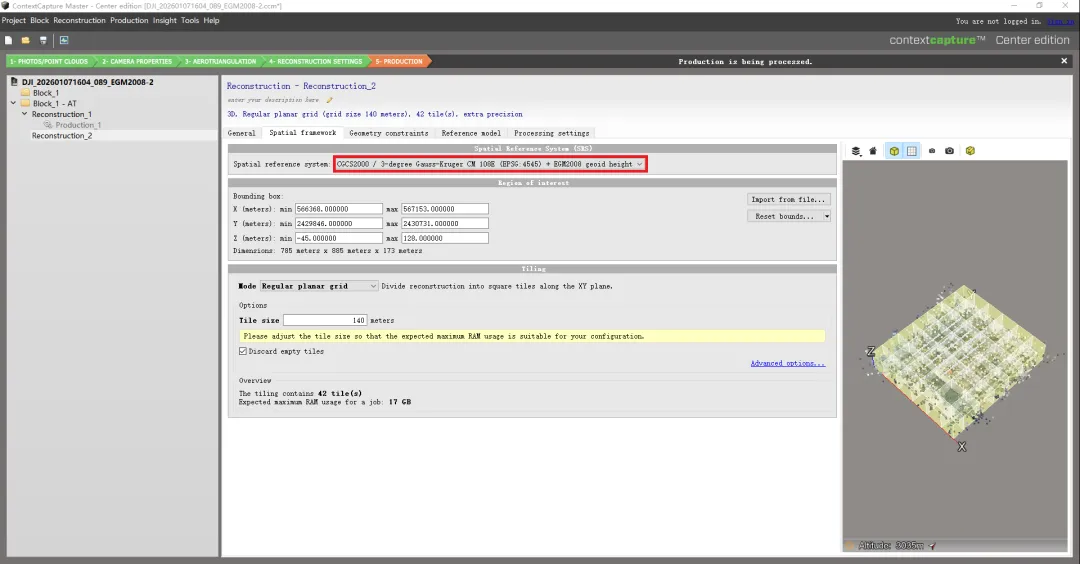

图5. 坐标系统设置1

图6. 坐标系统设置2

5

gtx模型文件制作

gtx文件可通过相关软件制作，数据源（重力场模型数据、自定义高程异常数据和混合数据等），gtx文件的制作可联系小编。

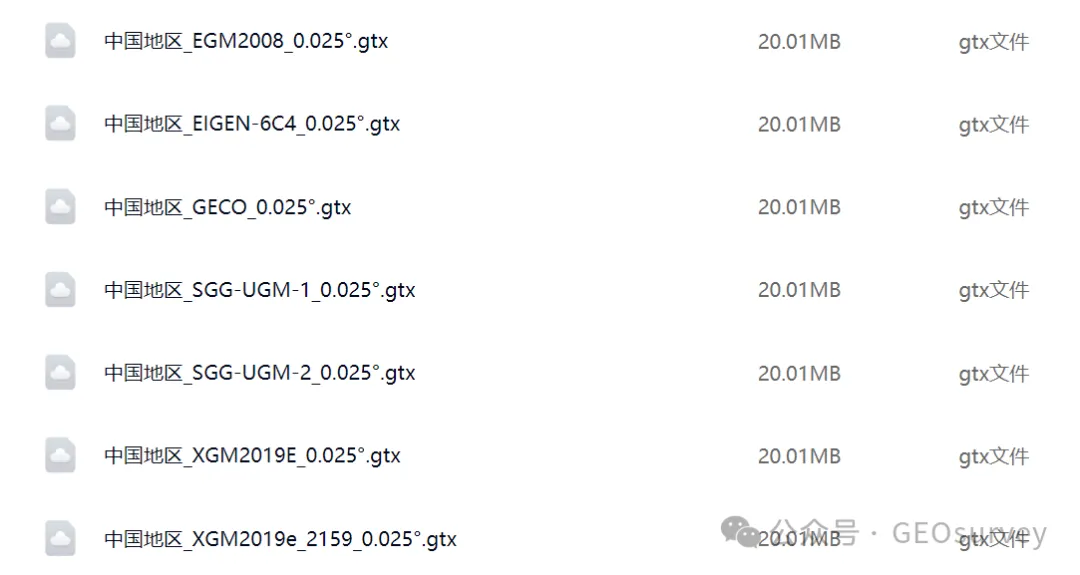

图7. 重力场模型（gtx格式）
