杨双最新Angew, pdf出现离谱失误: 准一维钙钛矿单晶实现了离子-电子输运的解耦,用于灵敏稳定的X射线检测

昨天还在说追求“解耦离子-电子传输”是学术界一致追求的目标，今早上就看到侯宇老师最新的一篇关于准一维钙钛矿单晶的文章，讲的就是这么个故事。

doi: https://doi.org/10.1002/anie.202524500.

pdf可以点击获取：AngewChemIntEd-2026-Liu.pdf

文章摘要翻译如下：

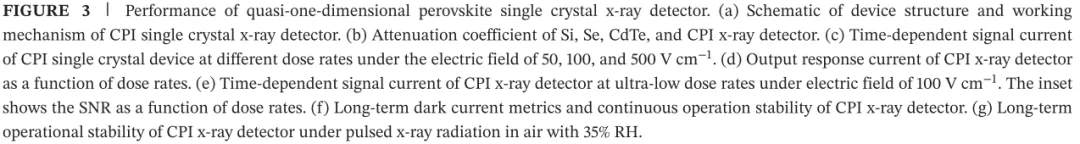

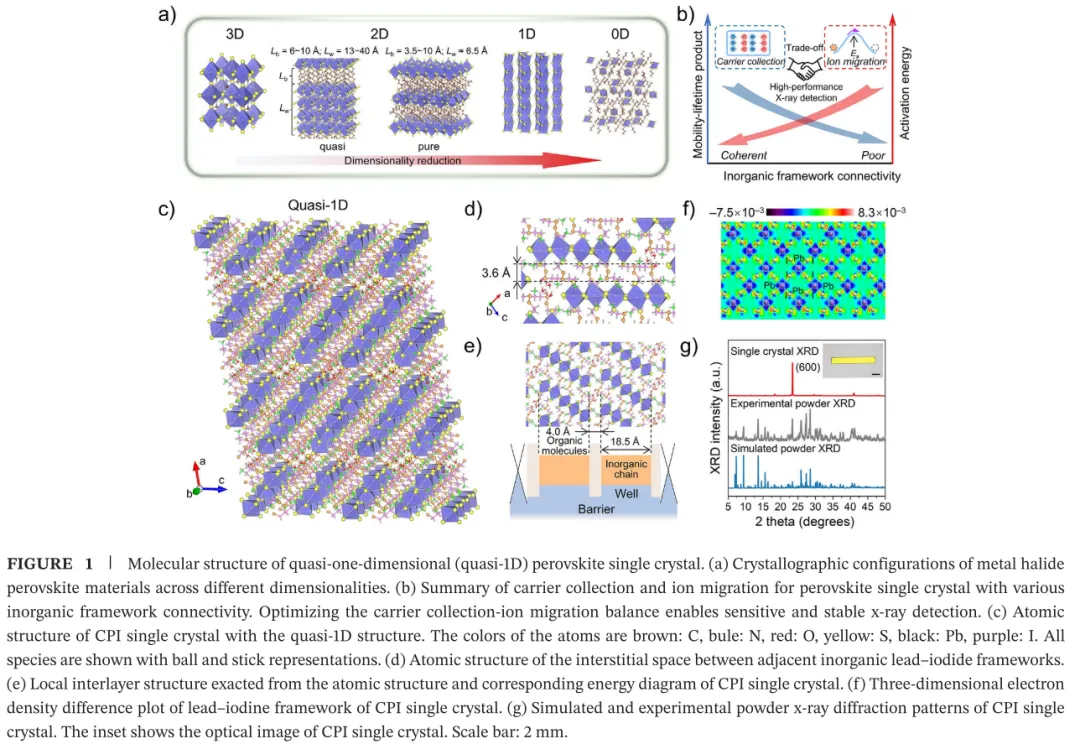

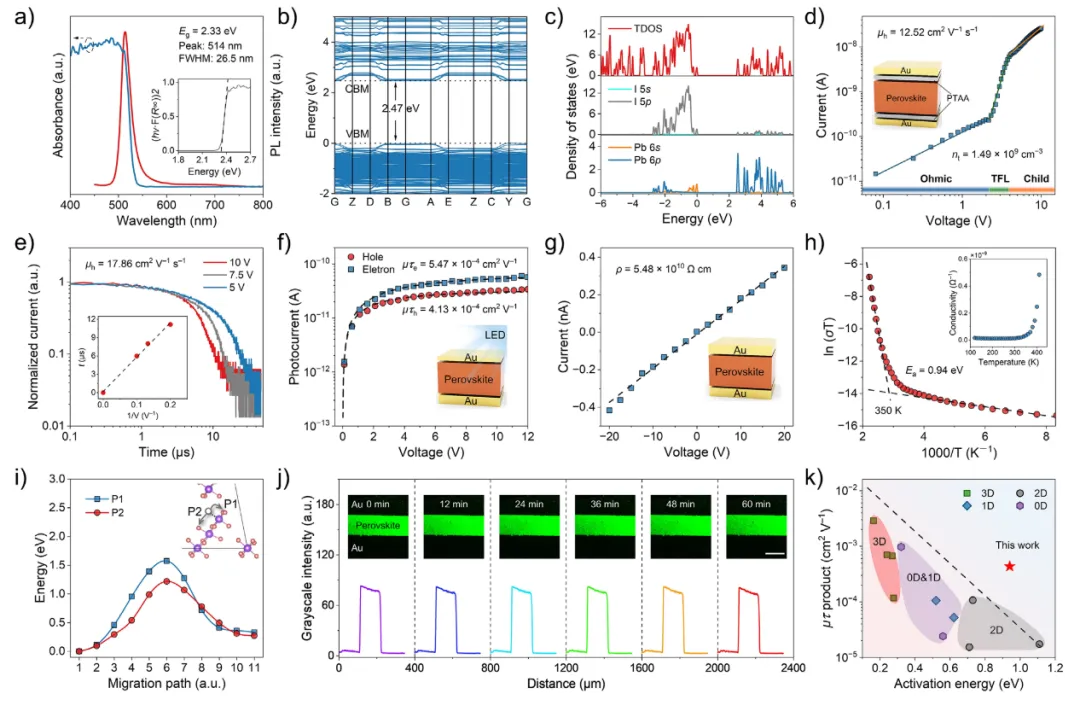

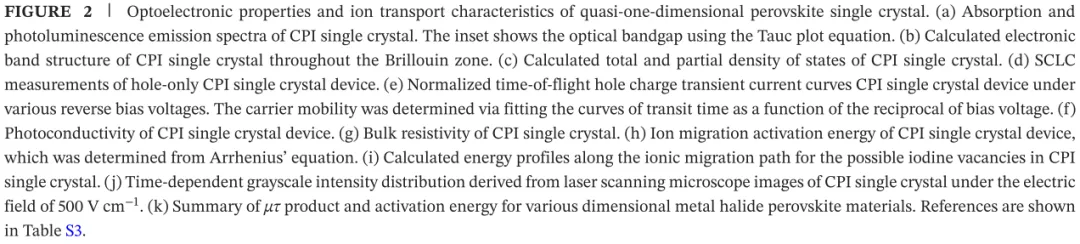

金属卤化物钙钛矿是低成本和灵敏的x射线检测的有前景的候选者。然而，现有的具有不同组成和维度的钙钛矿材料在载流子收集和离子迁移之间遇到了内在的矛盾，这对高能x射线检测提出了严峻的挑战。在这里，我们证明了胱胺碘化铅的准一维钙钛矿具有角共享[Pb₅I₂₂]链和沿边上取向的小链间间距，能够同时实现高效的载流子收集和阻断离子迁移，从而在很大程度上解耦了电子和离子输运途径。生长的单晶产生了4.35×10⁻⁴ cm² V⁻¹的大迁移寿命积，以及0.94 eV的高离子迁移活化能。因此，在准一维钙钛矿中获得了1.42×10⁵µC Gy⁻¹ cm⁻²（平均x射线能量42.7 keV）的令人印象深刻的x射线灵敏度。在连续辐射、高电场和高温等恶劣条件下，该器件表现出优异的运行稳定性。作为概念验证，实现了准一维钙钛矿与薄膜晶体管背板的稳健集成，用于x射线成像。这项研究为调节敏感和稳定的x射线检测材料的结构尺寸提供了创新的见解。

说实话，在低维钙钛矿中获得这么老高的灵敏度确实是很Amazing。

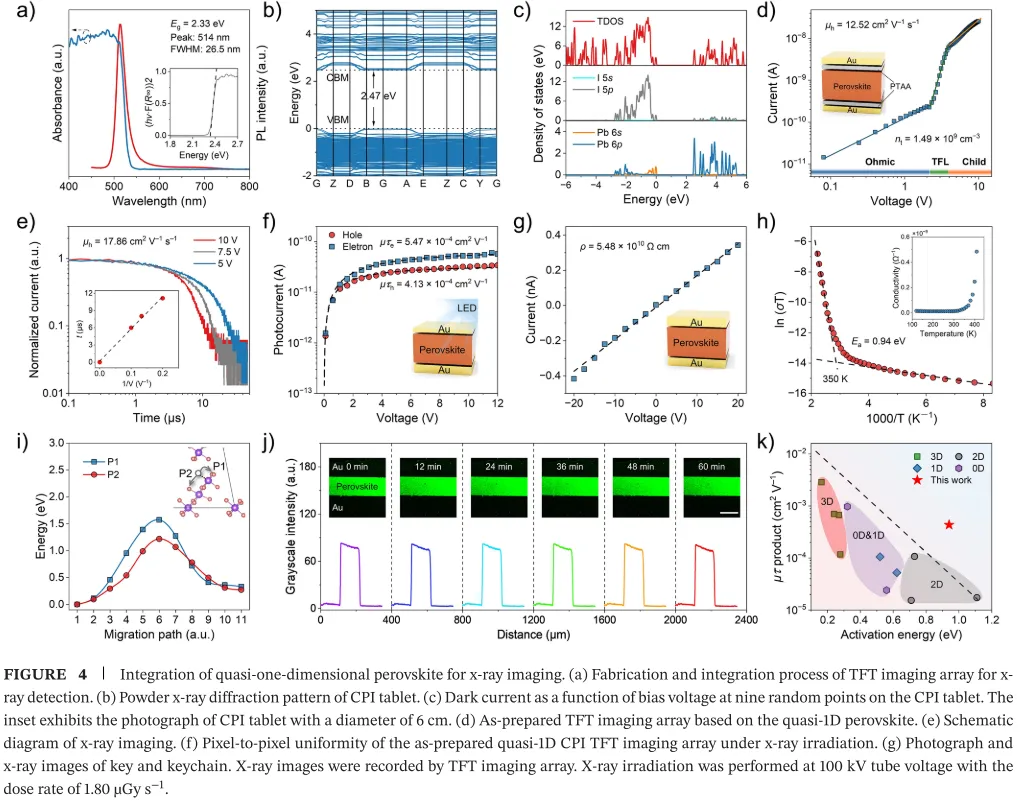

有彩蛋呀兄弟们，编辑把图上传错了应该是，大家可以看看下载下来的PDF的figure4, 这和figure2一模一样呀，所以截至目前位置，成像内容需要大家自己脑补一下。

值得一体的是，文章中的成像使用的是压制的晶片。然而，这种材料与薄膜晶体管（TFT）背板的集成进展有限。为了解决这个问题，他们提出了一种称为聚合物-钙钛矿导向压装的策略。

将钙钛矿单晶机械研磨成微米大小的颗粒，然后在高压下压缩成具有优选晶体排列的wafer。随后，将具有相等质量比的聚酰亚胺（PI）-钙钛矿湿膜喷涂到基材上，然后进行软压工艺，使钙钛矿片与TFT背板在80℃下牢固集成.聚二甲基硅氧烷（PDMS）用作转移介质和柔性缓冲层，以确保均匀的压力分布。

常用网站：
