项目源码文件自取,西门子博途Wincc VB脚本如何根据变量值跳转画面?一个跳转指令就解决

PS:本章内容博途V17项目文件点击文章底部左侧阅读原文获取！每天晚上9点，我们不见不散！

前言

看完上一章《激活上一张屏幕指令还可以这样用？西门子博途Wincc VB脚本项目源码文件自取》，我们一起学会了西门子博途Wincc Vb脚本中ActivatePreviousScreen跳转前一画面的用法以及2大易错点，错过的小伙伴可以点击下方的合集内去查看！今天，我们一起来看一下西门子博途Wincc VB脚本如何使用ActivateScreenByNumber函数控制KTP700触摸屏跳转到变量值指定的画面！

往期合集：《西门子博途Wincc VB脚本编程》

往期合集：《BECKHOFF倍福PLC编程》

往期合集：《工控办公软件分享》

往期合集：《电工电气知识点总结》

一:2大易错点，谨记

谨记！在西门子博途Wincc VB脚本使用ActivateScreenByNumber指令对KTP700触摸屏画面进行操作的时候，有以下几大易错点！（1）画面编号需准确无误，不同画面的编号在组态时候已经设定好了，如果编号填写错误，将导致无法切换到预期画面。（2）：在根画面和固定窗口互相切换时，参数“0” 和 “ -1” 的含义容易记混。若使用错误，可能出现画面切换方向错误的情况。

二:ActivateScreenByNumber简介

ActivateScreenByNumber是西门子博途WinCC VB脚本中通过变量值的数值，依据画面编号将当前画面切换到另一画面，此函数主要应用在西门子的Panels、Comfort Panels、RT Advanced 设备中。

图片：想象中的电气工程师同事

三:ActivateScreenByNumber函数的结构用法

在西门子博途Wincc VB脚本中，ActivateScreenByNumber有两种使用方法！在函数列表中是使用的时候，需要使用下方代码所示的结构。如下方代码所示，其中“根据编号激活画面”要在事件下进行配置，具体的参数如下方伪代码块所示。

根据编号激活画面（画面号，对象编号）

除了上述在函数列表中使用以外，还可以在用户自定义函数中使用，也就是我们所说的在自己创建的VB脚本中使用，当使用时我们需要创建一个VB脚本（点击文末的阅读原文获取本章的项目文件，里面我已经创建好了VB脚本，并且编好了VB脚本代码）。我们需要按照下列的代码所示，使用ActivateScreenByNumber函数。

ActivateScreenByNumber Screen_number, Object_number

四:KTP700根据变量值激活指定画面实例

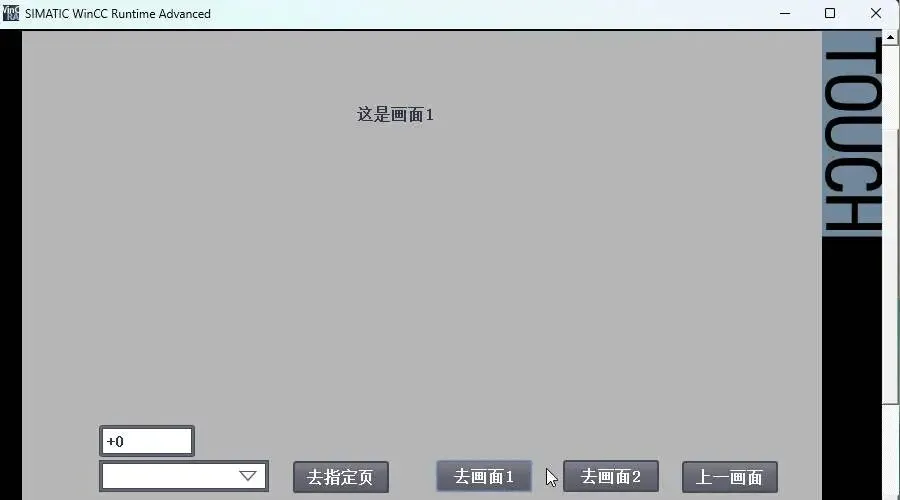

在本文的项目文件使用的是西门子博途Wincc V17软件创建的，首先创建一个KTP700项目，然后创建了一个“去指定页”的按钮，并且创建了一个名为“VBActivateScreenByNumber”的VB脚本关联到按钮的单击事件当中，同时创建了一个符号域，用来指定需要跳转的画面！(画面_1、画面_2、两个换页按钮是上一章节创建，不再累述)，具体代码及画面如下方所示！

Sub VBActivateScreenByNumber()'提示：' 1. 使用 <CTRL+SPACE> 或 <CTRL+I> 快捷键打开含所有对象和函数的列表' 2. 使用 HMI Runtime 对象写入代码。'  示例：HmiRuntime.Screens("Screen_1")。' 3. 使用 <CTRL+J> 快捷键创建对象引用。'从此位置起写入代码：Dim iScreenNum '声明变量指定访问的画面号iScreenNum = SmartTags("SetScreenNum")'转存外部变量赋值给内部变量，防止频繁读取HMIActivateScreenByNumber iScreenNum , 0 '跳转到指定画面End Sub
