文|CAD自学网，作者：摩尔

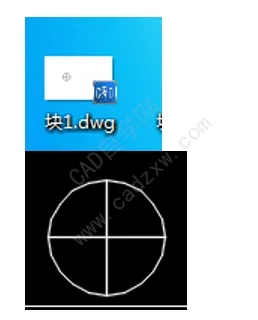

插入块有很多种方法，但不影响我们进一步探寻更为便捷的存在。下图为一个块的dwg文件。

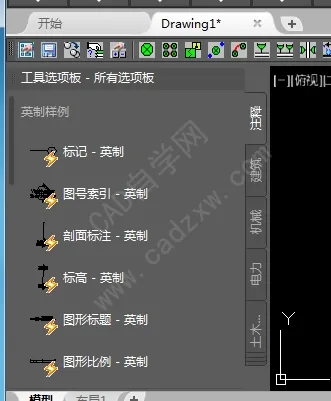

按下“ctrl+3”快捷键，调出工具选项板。如下图示意。

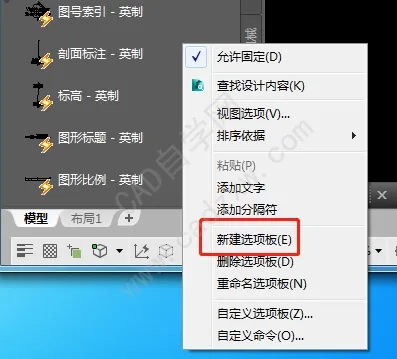

在工具选项板空白处，右键，单击级联菜单中的“新建选项板”。

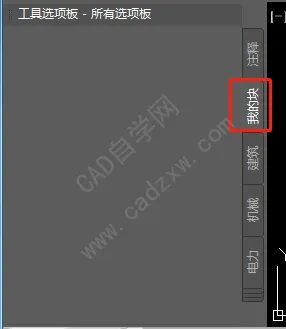

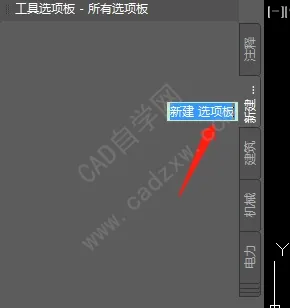

并在弹出的新建选项板处，命名选项板为“我的块”。

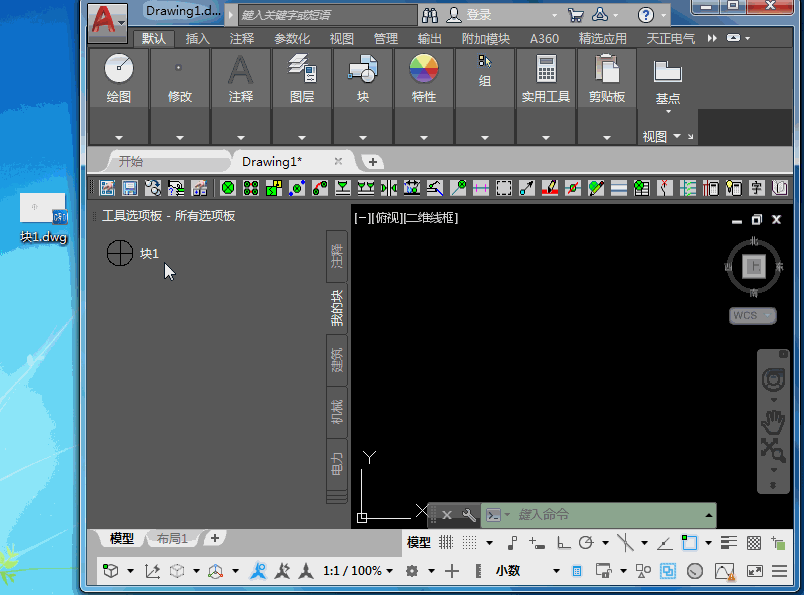

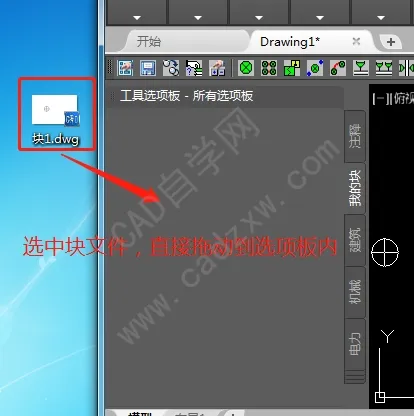

然后，直接将块1文件，直接拖动至“我的块”的选项板内。

块1中的内容将会直接显示到选项板中。

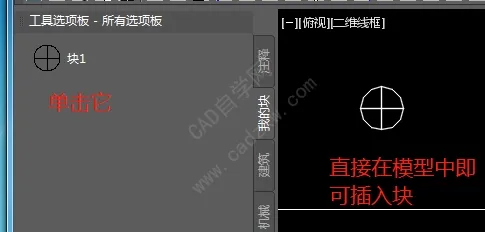

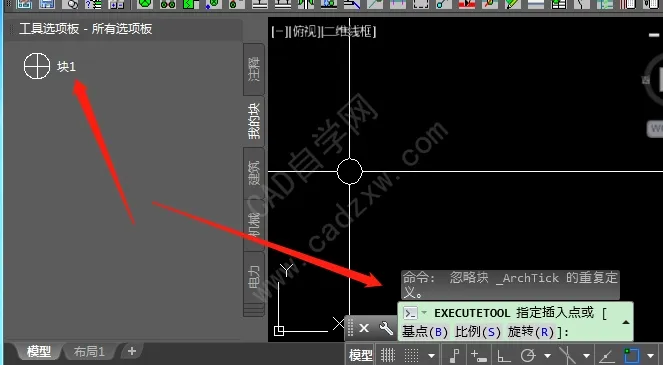

然后，当你需要插入该块时，在选项板中单击块1即可，然后直接在模型中单击插入位置，即可插入该块。

同时插入时，还可根据命令行提示，更改基点、比例等。

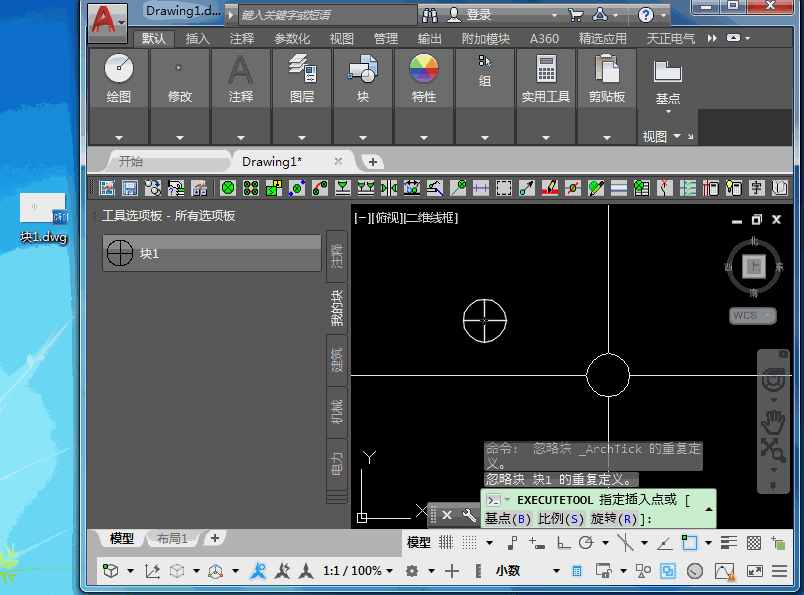

具体演示，详见动图。

可能有人问，设置好后，是不是重新打开cad，选项板内的块就不见了。

经过试验，不删除块1.dwg，打开cad，块1仍在选项板。单击，仍可插入块。

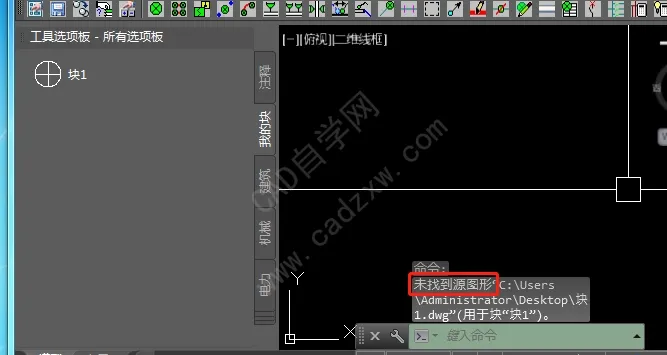

但删除块1.dwg文件后，打开cad，块1还在选项板。但单击插入块时，并不会插入。命令行提示未找到源图形。

因此，该方法需要保留源文件。注意别删除块的dwg文件即可。

再次，学废了吗？

（完）
