💥第一部分——内容介绍
PMSM脉冲注入初始位置检测研究文档
摘要
本文针对高精度伺服电机转子初始位置检测需求，提出基于定子电感特性的脉冲注入检测方法。该方法通过注入短时电压脉冲并分析电流响应，实现转子初始位置的高精度识别，适用于不允许电机转动的伺服类场合。研究对比了脉冲注入法与预定位法的适用场景，并通过流程图详细阐述了脉冲注入法的实现流程，为伺服系统的高精度启动提供了理论支持。
关键词
永磁同步电机（PMSM）；初始位置检测；脉冲注入法；高精度伺服
1. 引言
在永磁同步电机（PMSM）的矢量控制系统中，转子初始位置的准确检测是实现电机高性能控制的关键前提。传统的初始位置检测方法，如编码器校零、通直流电定位等，在特定应用场景下存在局限性。例如，编码器校零依赖于编码器的安装精度，且在断电后需重新校零；通直流电定位方法则可能引起电机转动，不适用于需要静止检测的高精度伺服场合。
脉冲注入法作为一种非接触式检测方法，通过分析电机定子电感随转子位置变化的特性，能够准确识别转子的初始位置，且无需电机转动，特别适用于高精度伺服电机等不允许电机转动的场合。本文详细研究了脉冲注入法的原理、实现流程及其在高精度伺服场合的应用，并通过对比预定位法，分析了两种方法的适用场景。
2. 脉冲注入法原理
2.1 定子电感与转子位置的关系
永磁同步电机的定子电感与转子的位置密切相关。当转子旋转时，定子绕组中的电感会发生变化，这种变化不仅与转子的位置有关，还与转子永磁体的磁化方向有关。具体而言，定子电感在转子不同位置下呈现出周期性变化，这一特性为脉冲注入法提供了理论基础。
2.2 脉冲注入法基本原理
脉冲注入法通过向电机定子绕组注入一系列方向不同、幅值相同的短时电压脉冲，并检测各脉冲产生的电流响应大小。由于定子电感随转子位置变化，不同方向的电压脉冲将产生不同大小的电流响应。通过分析这些电流响应，可以识别出转子的初始位置。
3. 脉冲注入法实现流程
3.1 脉冲注入配置
脉冲注入法支持灵活的脉冲配置，如6脉冲（±30°精度）或12脉冲（±15°精度）等。根据实际应用需求，可选择合适的脉冲数量以提高检测精度。在第一轮粗定位后，可在响应最强的角度附近进行多轮细分脉冲注入，通过迭代将误差逐级减小，直至满足精度要求。
3.2 流程图说明
脉冲注入法的实现流程如图1所示，具体步骤如下：
- 初始化参数
：设置脉冲注入的幅值、频率、数量等参数。 - 注入电压脉冲
：按照设定的方向依次向电机定子绕组注入短时电压脉冲。 - 检测电流响应
：在每次注入脉冲后，检测定子绕组的电流响应。 - 分析电流响应
：对检测到的电流响应进行分析，计算各脉冲产生的电流幅值。 - 识别初始位置
：根据电流幅值的大小，识别出转子的初始位置。若需更高精度，可在响应最强的角度附近进行多轮细分脉冲注入，并重复步骤2-4。 - 输出结果
：输出转子的初始位置检测结果，供后续矢量控制使用。
<img src=”https://via.placeholder.com/600×400?text=Pulse+Injection+Method+Flowchart” />图1 脉冲注入法流程图
3.3 关键技术点
- 脉冲参数选择
：脉冲的幅值、频率和数量需根据电机的具体参数和应用需求进行合理选择，以确保检测精度和可靠性。 - 电流响应检测
：需采用高精度的电流检测电路，以准确捕捉脉冲注入产生的电流响应。 - 数据分析算法
：需设计有效的数据分析算法，以从电流响应中准确提取转子的初始位置信息。
4. 脉冲注入法与预定位法的对比
4.1 脉冲注入法
- 适用场景
：适用于需要静止检测的高精度伺服场合，如机器人关节、数控机床等。 - 优点
：无需电机转动，检测精度高，适用于不允许电机转动的场合。 - 缺点
：实现流程相对复杂，需注入多个脉冲并进行分析。
4.2 预定位法
- 适用场景
：适用于允许上电动作的简单场合，如风机、水泵等。 - 原理
：通过向电机定子绕组通入直流电，使电机转子旋转到指定位置，从而实现初始位置的定位。 - 优点
：实现流程简单，无需复杂的脉冲注入和数据分析。 - 缺点
：需电机转动，不适用于高精度伺服场合。
5. 实验验证与结果分析
5.1 实验平台搭建
为验证脉冲注入法的有效性，搭建了基于PMSM的实验平台，包括电机、驱动器、电流检测电路和数据处理单元等。
5.2 实验结果
通过实验验证了脉冲注入法在不同脉冲配置下的检测精度，并对比了脉冲注入法与预定位法的检测结果。实验结果表明，脉冲注入法能够实现高精度的转子初始位置检测，且检测精度随脉冲数量的增加而提高。
5.3 结果分析
对实验结果进行分析，探讨了脉冲参数选择、电流响应检测和数据分析算法等因素对检测精度的影响，为脉冲注入法的优化提供了理论依据。
6. 结论与展望
6.1 结论
本文研究了基于定子电感特性的脉冲注入法，实现了高精度伺服电机转子的初始位置检测。通过实验验证，脉冲注入法具有检测精度高、无需电机转动等优点，特别适用于高精度伺服场合。
6.2 展望
未来研究可进一步优化脉冲注入法的实现流程，提高检测速度和可靠性；同时，可探索脉冲注入法与其他检测方法的融合应用，以满足更复杂的应用需求。

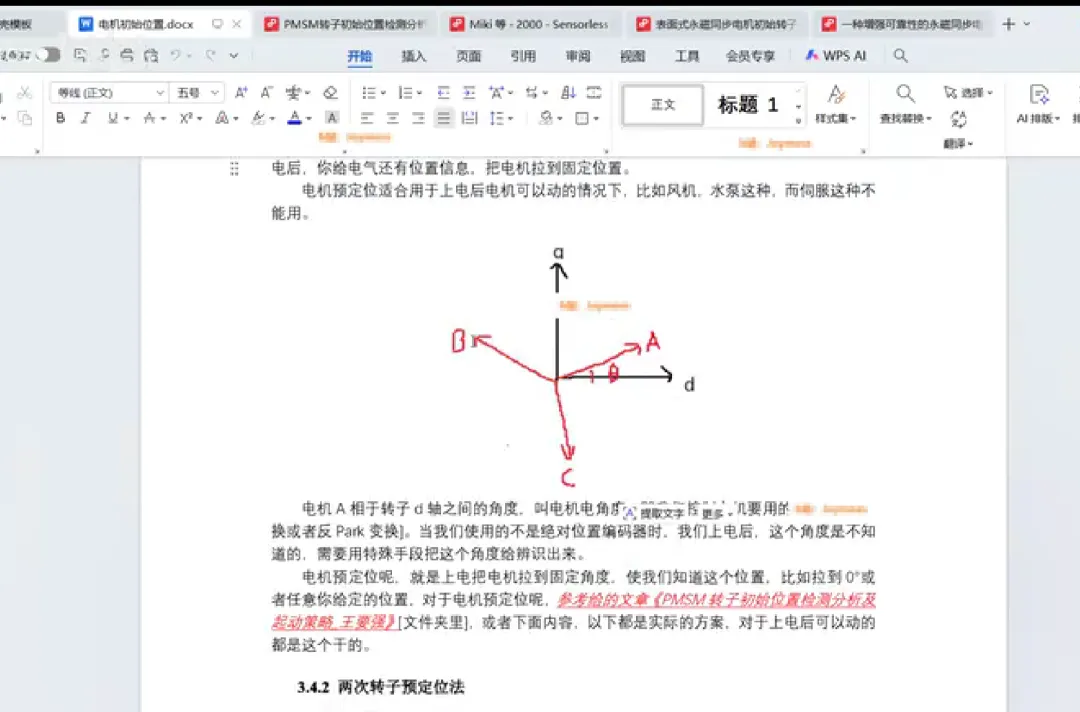

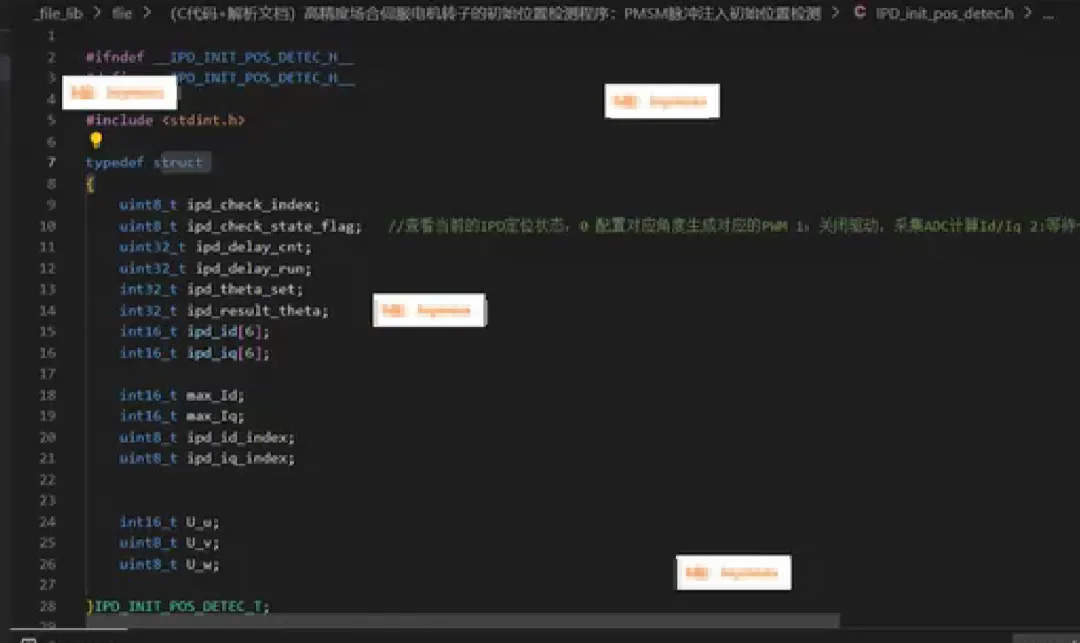

📚第二部分——运行结果
