精品干货丨Jade软件的高级操作,不看后悔系列!
1.1 多谱读入

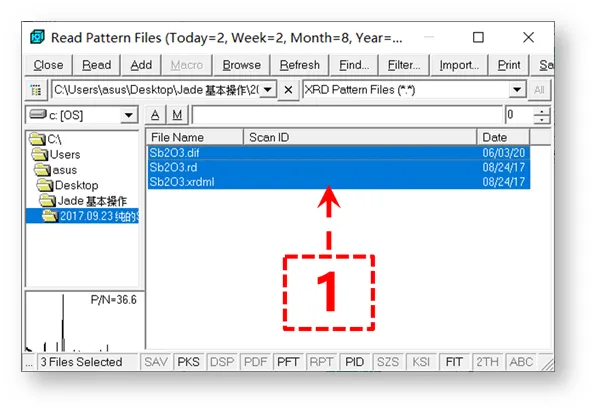

首先打开“数据文件读入窗口”，在读入文件时，按住Shift或Ctrl，选择文件（见图1），再点击“Read”就可以读入多个XRD谱图了。若在原图谱的基础上，再添加图谱，则要在选择文件后，点击“Add”按钮。
图1 读入多个XRD文件
1.2 多谱操作
读入多个XRD数据文件后，如图2所示，依次进行如下选择：
（1）左键单击工作窗口右侧的“等间距分隔按钮︽”，等间距增加图谱间隔，右键单击则会减小图谱间隔；
（2）单击“×”,可以从工作窗口中移除掉当前激活图谱；
（3）左键单击工具栏中的数字“2”（表示显示了2条添加线），打开图谱列表框（图3）。
图例为读入三个Sb2O3的图谱。
图2 设置显示

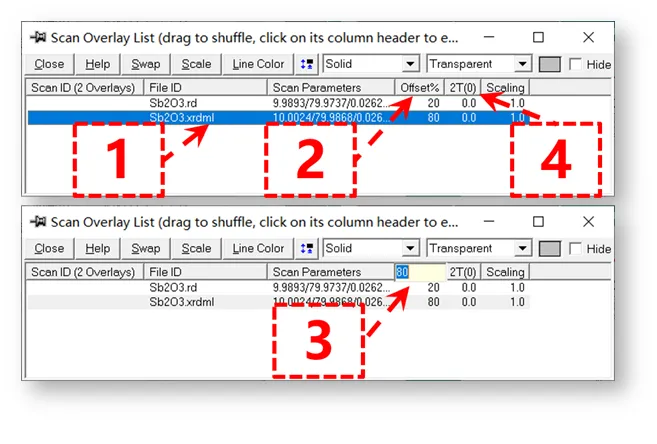

如图3所示，依次选择如下步骤：
（1）选定一个“文件”；
（2）点击“Offset”；
（3）输入80，表示图像纵向80%的间隔错开显示，图例为Sb2O3的第一个和第三个图谱以纵向80%间隔错开显示；
（4）点击“2T(0)”，可以对不同的图谱设置水平方向上的错开显示。

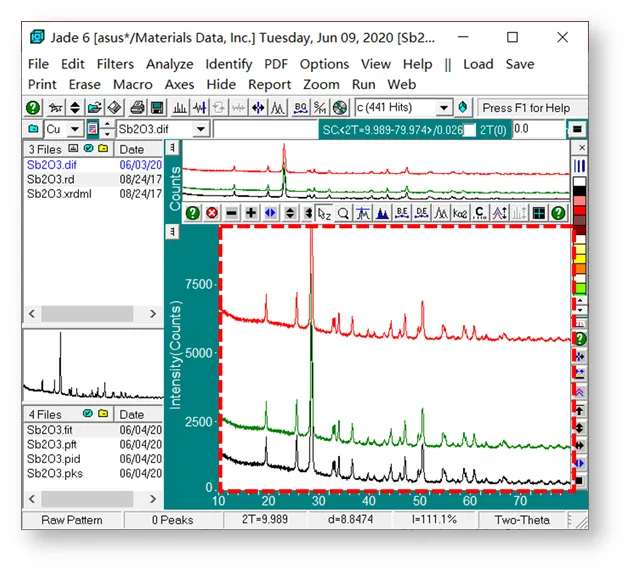

设置好之后，退出，结果如图4所示。
图3 设置图谱间的Offset
图4 多谱显示

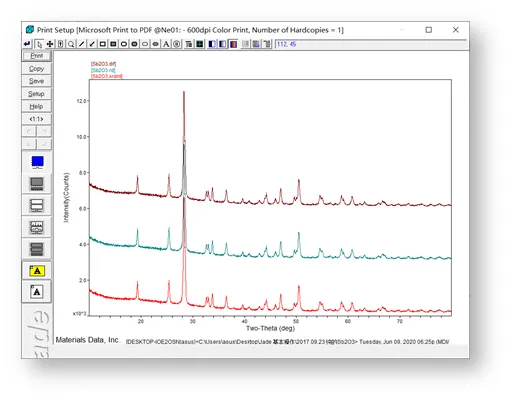

多谱图的显示不仅可以设置普通的常规显示（图5），而且还可以设置3D显示。
图5 多谱图的常规显示
2.1 打开多谱图的3D显示

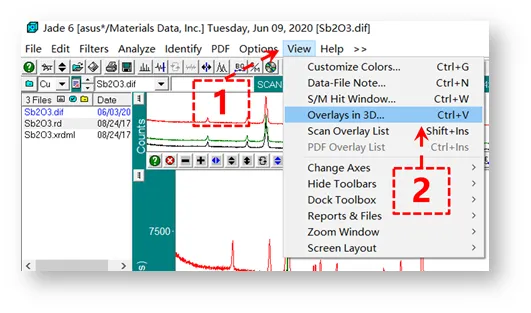

如图6所示：
（1）单击菜单栏的“View”；
（2）点击“Overlays in 3D”，打开多谱图的3D显示窗口（图 7）。
图6 打开多谱图的3D显示
2.2 设置多谱图的3D显示
在图7的3D显示窗口的空白处，右键单击，出现参数设置对话框（图8）。
图7 打开图谱的参数设置对话框

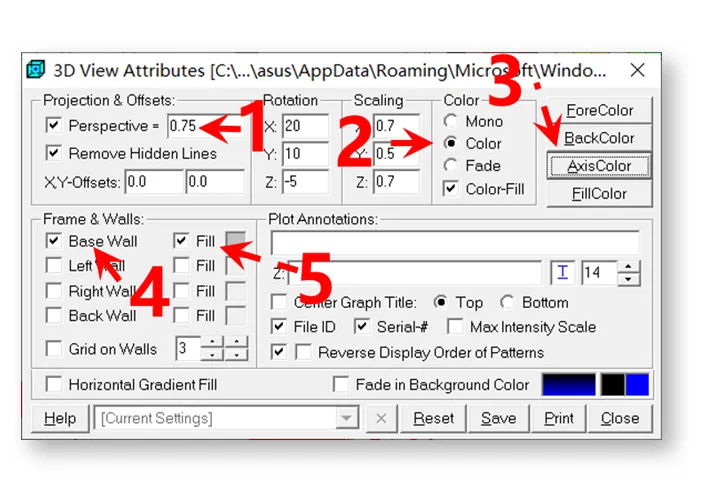

如图8所示，逐步选择以下步骤：
（1）设置“Perspective”为0.75；
（2）选择“color”,在“color-Fill”前打上对勾；
（3）逐个设置 ,”ForeColor”，“BackColor”,““Axis Color”和“FillColor”；
（4）在“Base Wall”前画上对勾；
（5）在“Fill”前画上对勾；
建议大家试下这些参数，了解这些参数的作用。
图8 图谱的参数设置对话框

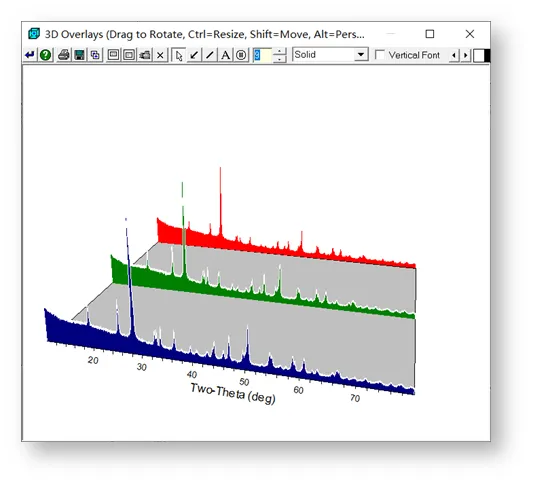

设置好之后，结果如图9所示。此外，点击图9工具栏中打印机可以打印图谱。
图9 多图谱的3D显示

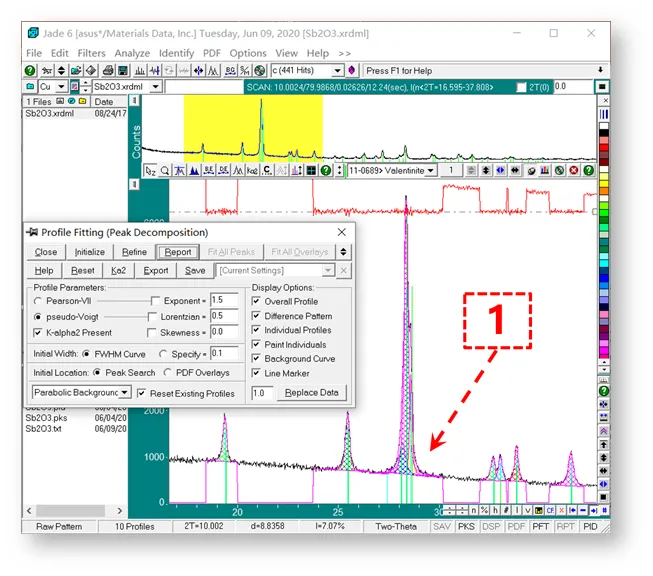

（1）读入多个图谱，拟合第一个图谱（工作窗口最下面的图谱），结果如图10所示。
图10 拟合第一个图谱

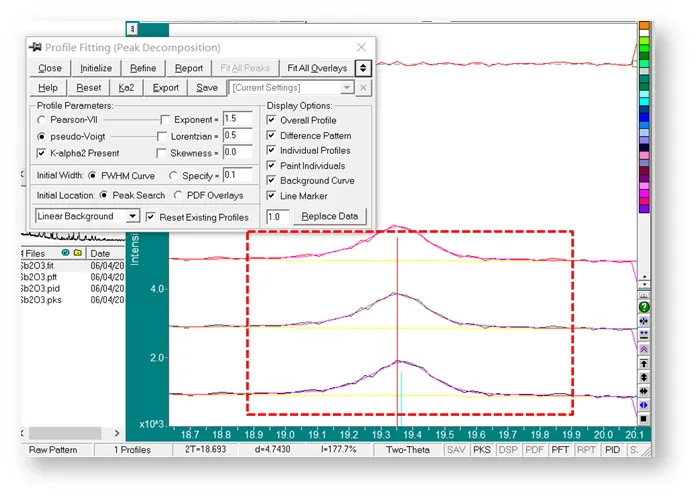

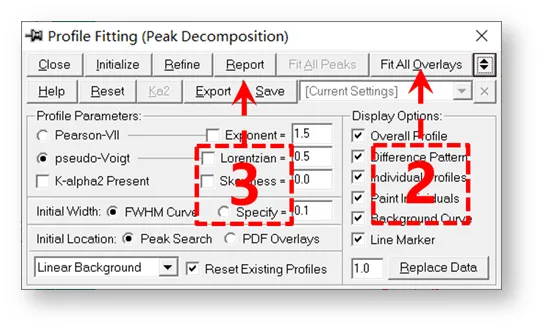

（2）单击拟合对话框（图11）中的“Fit All Overlays”按钮，Jade对全部图谱进行拟合，结果如图12所示。
图11 设置拟合对话框参数
图12 多谱同时拟合

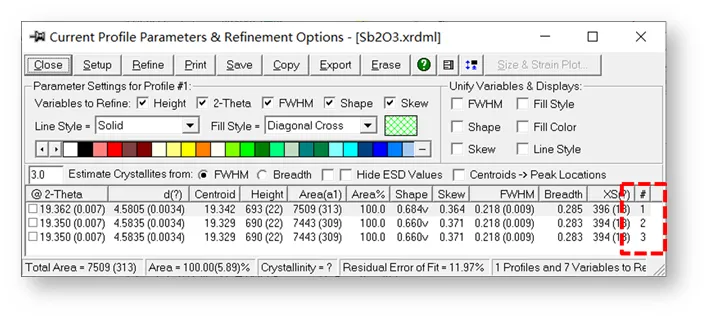

（3）单击拟合对话框中的“Report”按钮（图11），打开拟合报告窗口，结果如图13所示。此外，图13的拟合报告的“#”，指示了每个峰属于哪个图谱。
图13 多谱图的拟合报告
4.1 打开物相检索窗口

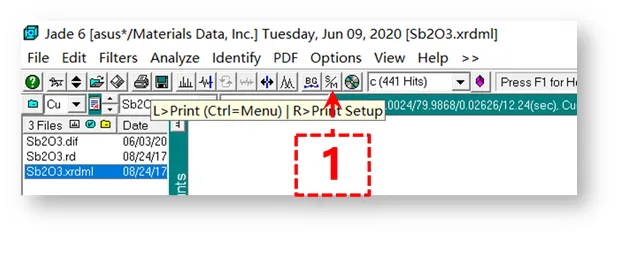

单击主工具栏中的“S/M”按钮（图14），打开检索条件设置对话框（图15）。
图14 打开检索条件设置对话框
在检索条件设置对话框（图15）中，（1）检索子库，根据样品的情况选择不同的PDF子库。（2）元素限定，在“Use Chemistry Filter”前画上对勾，进入“元素周期表”对话框（图16），此步目的是提高检索命中率，但是不用这一步也行。
图15 检索条件设置对话框

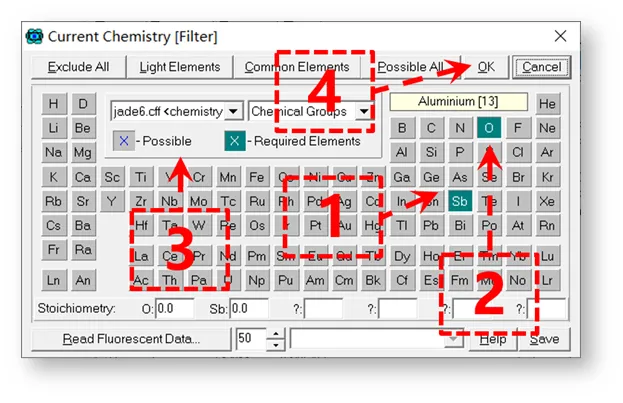

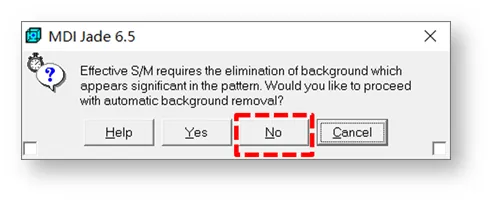

根据样品的情况，选择样品中所含的元素（图16），图例为Sb2O3的元素限定：（1）选择“O”元素；（2）选择“Sb”元素；（3）“蓝色字体”表示样品中可能存在某个元素，“绿色背景”表示样品中一定存在某个元素；（4）点击“OK”,选择图17中的“NO”,打开物相检索窗口（图18）。
图16 选择元素
图17 背景自动扣除
4.2 选择和保存物相

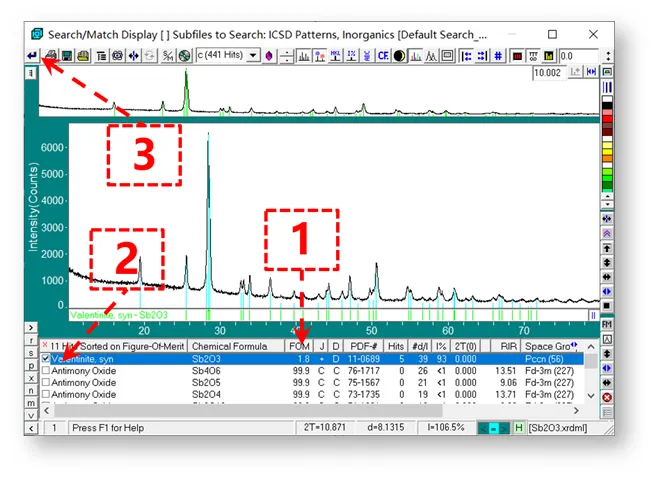

如图18所示，（1）根据FOM（匹配品质因数）的初步选择物相，FOM数值越小，表示匹配性越高。再选择一个合适的“RIR”值，确定物相。（2）在选择的物相前画上对勾，表示选择了该物相。（3）点击返回按钮，回到Jade主界面（图20）。
图18 物相检索窗口

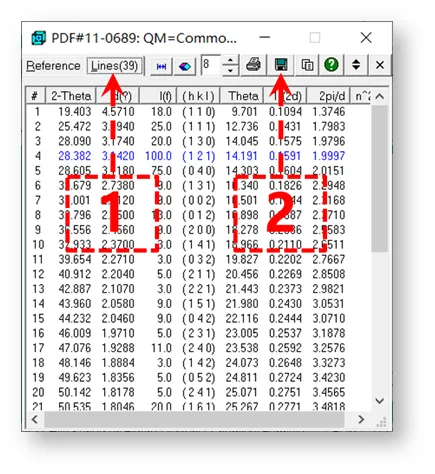

在图18中的步骤（2）中，选择物相之后，双击，打开所选择的PDF文件，结果如图19所示，（1）选择“Lines”,查看PDF文件；（2）单击“保存”按钮，可以保存PDF文件为“.txt”文件，方便在Origin软件中作图。
图19 保存检索的PDF文件

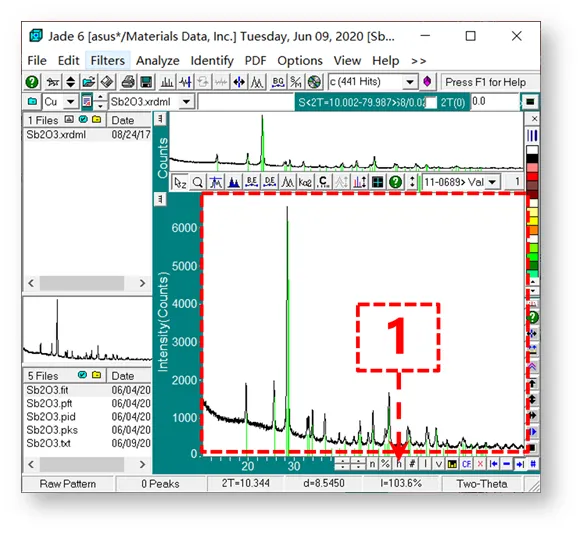

如图 20所示，在工作窗口底部有一排图谱标记按钮，其中“h”表示标记衍射面。建议大家可以试着单击这些按钮，了解这些按钮的功能。
图20 工作窗口显示检索物相
5.1 打开晶粒大小和微观应变对话框
（1）读入文件，进行物相检索，选择较强的峰进行拟合（图21）。注意，拟合峰时，要一个峰一个峰选择并拟合。最好不要使用“全谱自动拟合”，不要加入很弱的峰。图例为Sb2O3峰的拟合。
图21 拟合较强的峰

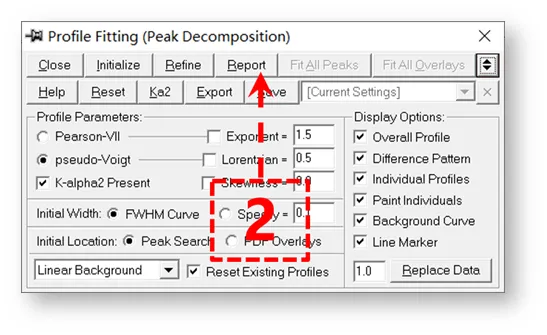

（2）单击拟合对话框中的“Report”按钮（图22），打开拟合报告（图23）。
图22 打开拟合报告
（3）如图23所示，单击“Size & Strain Plot”,查看晶粒尺寸和微观应变（图24）。
图23 拟合报告对话框
5.2 查看微晶尺寸和微观应变

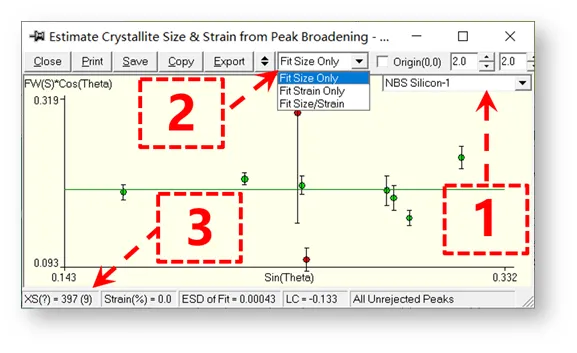

如图24所示：
（1）选择“仪器半高宽曲线”，图例选择Jade软件自带的“NBS Slicon-1”曲线；
（2）选择合适拟合方法，观察图例的数据点基本在一条水平线附近，因此选择“Fit Size Only”；
（3）查看“晶粒尺寸和微观应变”，图列样品晶粒尺寸397埃，没有微观应变。
注意，个别异常点离开直线较远（以红色显示），原因为：（1）峰形重叠或拟合不当造成数据采集误差大；（2）试样本身存在微晶尺寸的各向异性。如果是前者，则应当删除（右键单击删除）
图24 查看微晶尺寸和微观应变
此外，Jade还具有以下功能：
（1）传统的物相定量；
（2）残余应力测量；
（3）计算结晶度；
（4）WPF（全谱拟合）精修。
注：本文是作者根据个人经验总结而得，作者已尽力查找资料以避免可能的错误或误导，如有差错，欢迎大家在评论区留言指正，多多交流。
