深入FFMPEG源码–FFMEPG和X264相关结构体和参数传递!!文末有彩蛋
前面几篇文章介绍了AQ的基本内容，有兴趣的可以翻阅一下：
编解码–x264/x265中的AQ模式真能提升画质吗？实测告诉你
本文来介绍一下FFMPEG和X264中是如何调用AQ并且生效的，好，让我们直接开始。
AQ模式定义
x264中的AQ常量定义
文件位置: x264-master\x264.h

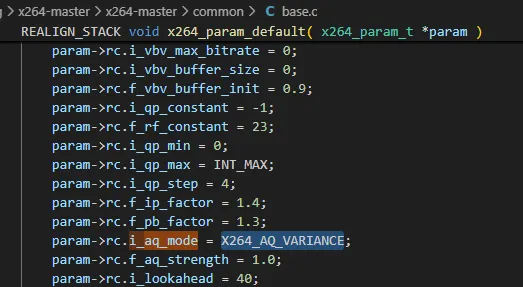

AQ在X264中的定义和之前介绍的一样，相关变量定义如下：

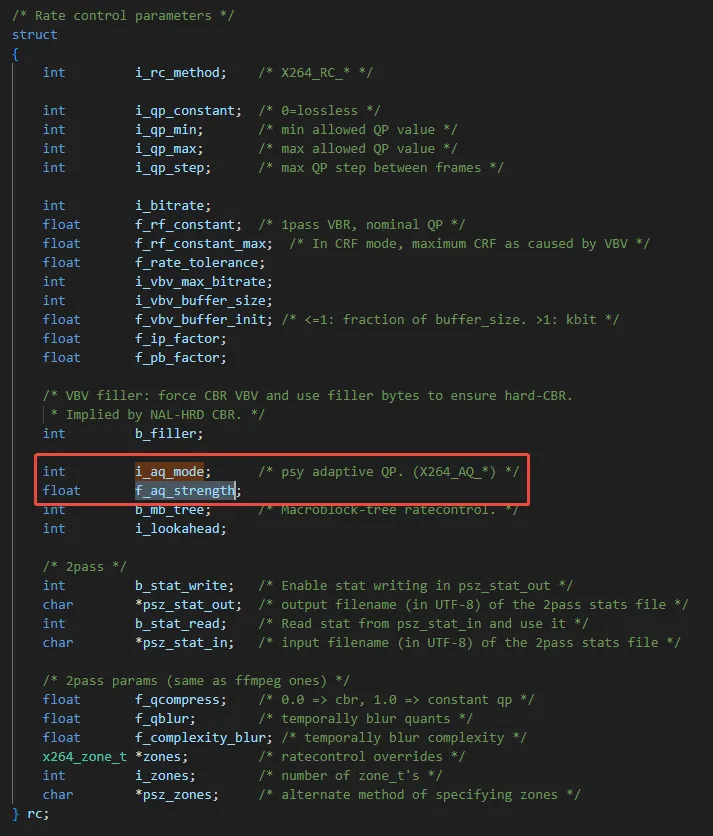

x264_param_t结构中的AQ字段
文件位置: x264-master\x264.h
而AQ如何使用呢？是跟着RC模式一起的，所以这里也可以看出来，RC和AQ其实是相辅相成，并没有作用的冲突的，代码如下：

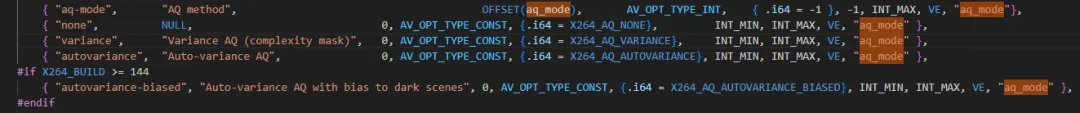

FFmpeg libx264封装中的AQ选项
文件位置:libavcodec\libx264.c

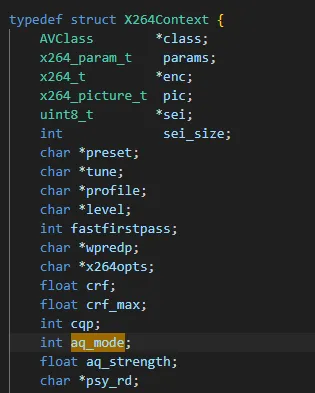

X264Context中的AQ字段
文件位置:libavcodec\libx264.c
FFMPEG向libx264中传递参数通过X264Context结构体传递，就包括了ap_mode，aq_strength等。

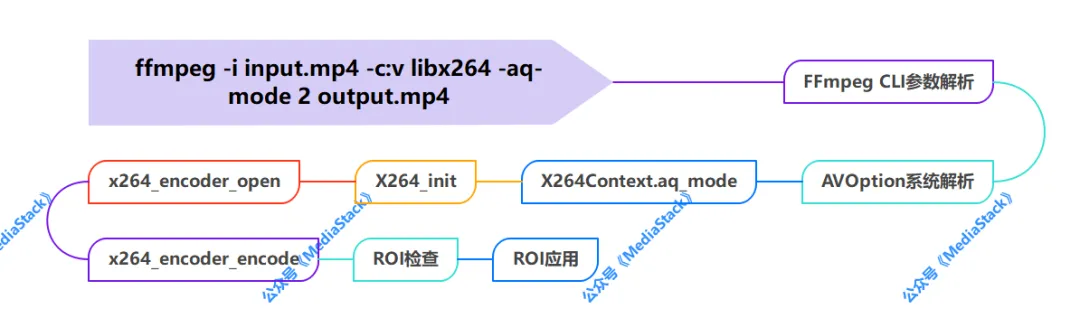

调用流程分析

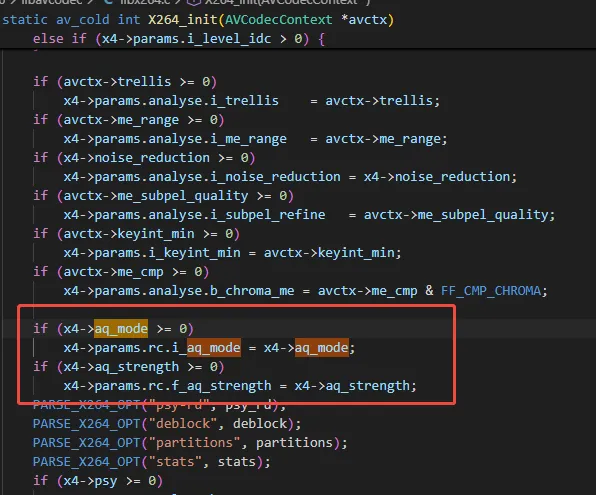

1. 参数设置（编码器初始化）
文件:libavcodec\libx264.c
判断依据:
x4->aq_mode >= 0:用户明确指定了aq-modex4->aq_mode < 0:使用x264默认值（通常为AQ=2）

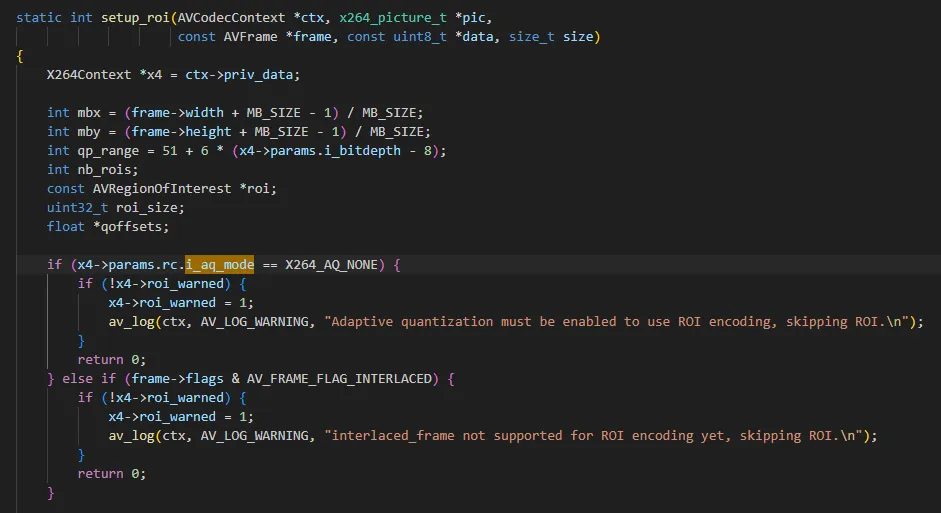

2. ROI检查（帧编码前）
文件: libavcodec\libx264.c
判断依据:
i_aq_mode为X264_AQ_NONE模式时，AQ被禁用了；在X264中ROI功能依赖AQ，因为X264认为ROI本质上是”手动AQ”，所以这边加了一个判断。这也是代码实现上的一个技巧，也可能是个坑？这个需要后续继续深入观察一下。
之后将aq相关参数传递到X264中，完成编码参数设置。关于X264编码器如何启动和打开，这部分的调用过程之前有做过介绍，可以参考如下链接：
这里就不再重复介绍了。
彩蛋

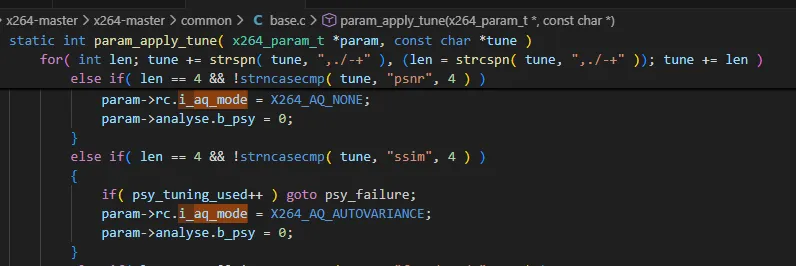

在搜索X264的AQ设置时候，偶然间发现X264中为了PSNR跑分，AQ选择时候也做不同的区别呀。
针对PSNR：将AQ的模式选为X264_AQ_NONE (也就是AQ Mode 0);同时关闭psy：
而Psy-RD (心理视觉优化) 的核心逻辑是“为了保留纹理细节，允许引入一点点数学上的失真（噪音）”。人眼喜欢纹理，觉得那是细节；但 PSNR 算法是个“死脑筋”，它只计算像素的数值差异。
针对SSIM：将AQ的模式选为X264_AQ_AUTOVARIANCE (也就是AQ Mode 2);同时关闭psy
这是最有趣的地方！ 为什么SSIM不像PSNR一样关掉AQ，反而强制开启冷门的Mode 2？个人猜测SSIM (Structural Similarity) 是一种衡量“结构相似性”的指标，主要是模拟了人眼对结构信息的感知。SSIM从亮度、对比度、结构三个维度评价画质，更贴近人眼视觉感知，尤其重视纹理、边缘等图像结构信息的保留。
而X264_AQ_AUTOVARIANCE的核心逻辑是：计算每个宏块的局部亮度方差（方差越大，代表区域纹理越丰富、边缘越多）：
-
对于高方差区域（纹理或者边缘部分）降低QP（保留细节）
-
对低方差区域（平坦区域）提高QP（节省码率）。
所以针对SSIM部分AQ选择X264_AQ_AUTOVARIANCE模式。
这篇就介绍到这里，下一篇，我们看看AQ以及RC如何在具体代码中生效，并最终影响码率和实际效果的，敬请期待。
