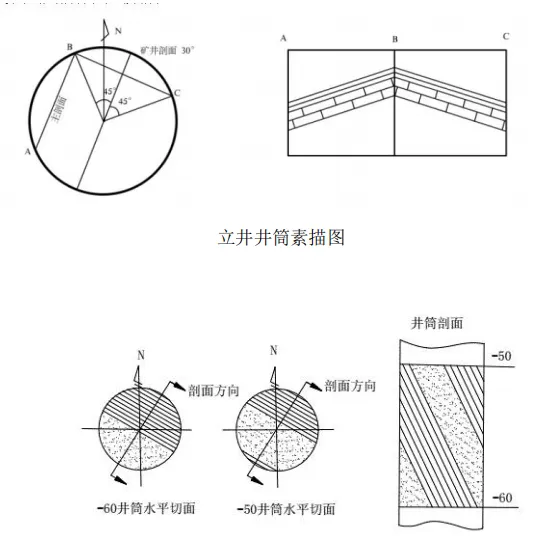

1、立井井筒编录

立井井筒编录提供的地层、煤层、构造、瓦斯、水文地质、工程地质等资料是对煤矿地质特征和下一步井巷工程有重要的指导意义。立井应编录 2 个互成直角的井筒素描剖面，素描剖面应严格按照相关规范和标准进行绘制，并应尽可能的反映出断层、节理等相关地质信息，如有需要，配上文字说明，主素描剖面应与矿井地质剖面的方向一致。必要时，需加绘井筒水平地质断面图。

2、石门、斜井地质编录

石门和斜井编录资料是分析构造，对比煤层的主要依据，是采区设计、巷道施工不可缺少的资料。石门和斜井素描图应按照相关规范和标准进行绘制并符合下列基本要求：构造复杂程度为简单或中等时，一般编录石门和斜井一帮素描图为主，当巷帮不平整，岩性、层地质编录位、构造等不易观测时，可编制顶或底帮素描图；构造复杂程度为复杂或极复杂时，必须绘制石门和斜井素描展开图

3、岩巷素描图的编制

岩巷素描图应按照相关规范和标准进行绘制并符合下列基本要求：构造复杂程度为简单、中等或岩巷沿同一层位掘进时，每隔 20～50米编录一个迎头断面，如遇断层、褶曲等地质构造时，应适时加密迎头断面的编录，为了美观且能反应情况通常选用 1:100 的比例。

4、煤巷素描图的编制

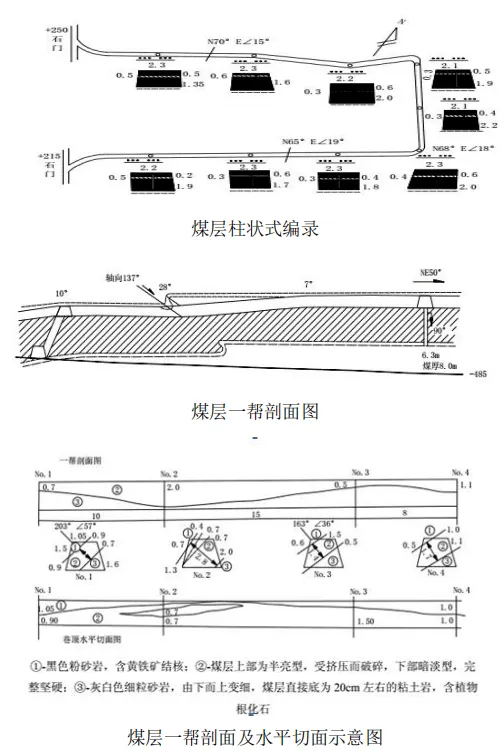

煤巷素描图的绘制与岩巷差别不大，并且较岩巷简单。在每次收集资料时增加收集煤厚资料（包括顶煤或底煤）。巷道揭露全厚的稳定或较稳定煤层时，应该用皮尺或钢卷尺垂直煤层顶、底板的层面直接测量煤层结构，划分煤分层与夹矸，查明夹矸岩性，并绘制煤层小柱状；当煤层不稳定或极不稳定时，如果煤层水平或倾角较小，应编录一帮素描图，如果煤层倾斜或急倾斜时，应编录迎头剖面，并编绘巷顶（或底）水平切面图。巷道不能揭露全厚的煤层时，如果煤层近水平或缓倾斜，应在第一分层巷道做一帮素描图，在有些构造位置复杂，地层倾角较大的地方，煤层呈倾斜或急倾斜时，应编录煤门一帮素描图和必要的迎头断面，并编绘巷顶水平切面图。
