SMT客户稽核时让你说明振动盘上料、管装、托盘装等不同供料方式对贴片质量的影响及管控点?

温馨提示：喜欢SMT顶级人脉圈公众号的小伙伴注意啦！根据公众号推送新规，请将SMT顶级人脉圈公众号设为“星标”或者“置顶”，这样才能每天收到我们每天分享的干货！

2020新平台

在深入的SMT客户稽核中，当稽核官的目光从印刷、贴装等核心工序移向更前端的“物料输送”环节时，一个专业且考验细节管理能力的问题常常被提出：“请说明振动盘上料、管装、托盘装等不同供料方式对贴片质量的影响及你们的管控重点？”

这个问题绝非仅仅询问物料包装形式。它拷问的是工厂对工艺输入源头的风险认知、对不同形态物料特性的理解，以及为确保最终焊接质量而建立的前道防错体系。

一份成熟的回答，必须展现一个从“供料原理认知 → 质量风险识别 → 基于标准管控 → 系统性防呆”的完整逻辑链。本文将为您系统梳理，将这关键的“第一公里”管理清晰呈现。

---

核心理念：供料方式是工艺输入的“咽喉”

在回答之前，需建立核心共识：贴片机如同精密的“机器人厨师”，其烹饪（焊接）出符合 IPC-A-610H（电子组件的可接受性）标准的“菜肴”（焊点），首要条件是获得完好、正确、稳定的“食材”（电子元件）。

振动盘、管装、托盘等供料方式，正是将原始包装的元件，转化为可被贴片头稳定拾取的单一化、定向化、序列化个体的关键接口。这个转换过程的任何波动，都将直接影响拾取的可靠性、精度，并最终传导至焊点的位置准确性和焊接强度。知识库中《抛料信息整理》反复分析的抛料问题，其根源往往始于供料环节。

因此，管理不同供料方式的终极目标，是确保贴片机接收到的每一个元件，都具备一致的、可预测的物理状态（方向、姿态、完好性），从而为形成标准焊点、避免立碑、移位、虚焊等缺陷奠定基础。这完全服务于 IPC-A-610H 中对元件放置、对准和焊点形态的严苛要求。

深度剖析：三种供料方式的影响机制与风险图谱

我们依据对元件干预程度和自动化水平的差异，对三种主流方式进行分析。

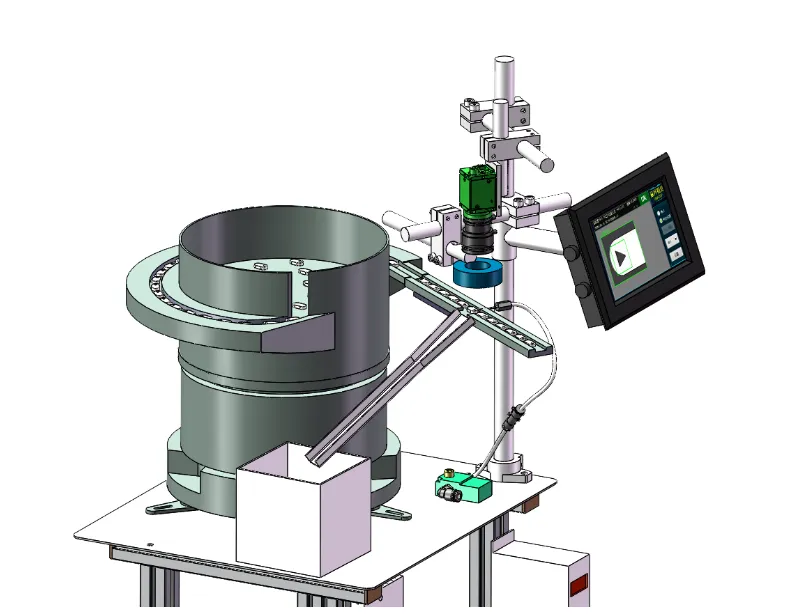

1. 振动盘供料：高效但需警惕“机械能冲击”
振动盘通过电磁铁驱动，使料斗内的散装元件沿特定轨道螺旋上升，并利用轨道上的筛选、定向机构，使元件以统一方向排队输出。

• 优势

  ：适用于大量、小型的标准元件（如电阻、电容、二极管），自动化程度高，换料便捷。
• 质量影响机制与风险点

  ：
1. 元件本体损伤

   ：持续的振动和元件间的相互碰撞，可能对脆弱的元件（如陶瓷电容、玻璃二极管）造成微裂纹（Crack）。这在知识库《Smt元件识别》、《C3216X7R1H225K 吉利通》等失效分析报告中均有体现，微裂纹在回流焊热应力下会扩展，导致元件断裂或电气失效，严重违反 IPC-A-610H 关于元件完整性的要求。
2. 引脚/端电极磨损

   ：元件的金属化端（如MLCC的端电极）在振动摩擦中可能氧化或污染，影响后续的可焊性。这与《HASL润湿不良案例分析》中强调的焊盘表面状态影响焊接的原理相通。
3. 定向可靠性风险

   ：复杂的定向机构可能失效，导致元件极性方向错误（如二极管）或立式（竖碑）输出。若未被识别检出，将直接导致极性贴反或立碑缺陷。
4. 供料稳定性

   ：轨道堵塞、元件重量差异导致的供料节奏不稳，是造成贴片机吸取失败（抛料） 的主要原因之一。

2. 管装（Stick Tube）供料：保护性好但依赖“精准对接”
元件按固定方向并列排列于长条料管中，通过贴片机或外接的管装供料器，推动元件依次到达吸取位置。

• 优势

  ：对元件物理保护极佳，几乎无碰撞摩擦，特别适合引脚纤细、易变形、怕静电的IC、晶体管等。
• 质量影响机制与风险点

  ：
1. 引脚共面性与变形

   ：这是管装供料的核心风险。料管尺寸不匹配、或元件在运输中受挤压，可能导致引脚弯曲、不在同一平面。贴片机视觉可能通过，但焊接时个别引脚无法与焊膏接触，形成虚焊（Cold Solder）或开焊（Open）。这直接关联 IPC-A-610H 中对引脚共面性和焊料填充的最低要求。
2. 静电放电（ESD）风险

   ：塑料料管在摩擦中易产生静电，对MOSFET、CMOS IC等静电敏感器件构成威胁。知识库《MAS_ESD_Prsentation_Rev_3.1》详细阐述了ESD控制的必要性。
3. 料管适配与对准

   ：供料器导轨宽度、推进棘爪步距若与料管规格（如JEDEC标准）不符，会导致元件卡滞、推进不到位或角度偏移，引起吸取不良或贴装偏移。
4. 物料追溯中断

   ：料管通常无法像编带一样内置条码，批次追溯更依赖人工标识和记录，管理不善易造成混料。

3. 托盘（Tray）供料：高价值元件的“专属座位”
元件被单独放置在具有矩阵型凹槽的托盘内，由贴片机的托盘供料单元（如《NPM-TT2规格说明书-中文版》、《tray_BGA》所描述）精确定位，供贴片头拾取。

• 优势

  ：对异形、高价值、超重、易损元件（如QFN、连接器、模块、BGA）提供最佳的个体化保护与支撑。
• 质量影响机制与风险点

  ：
1. 托盘精度与变形

   ：托盘本身制造精度不足，或在回流焊中经历高温后热变形，会导致凹槽位置偏差，使元件拾取坐标产生系统性偏移。这种偏移在贴装BGA、QFN等细间距器件时尤为致命，可能导致桥连（Bridging）或对位不良。
2. 吸取位置（Pickup Location）稳定性

   ：元件在凹槽内若存在晃动空间，或托盘支撑面不平，会导致每次吸取时元件的Z轴高度/倾斜度微小变化，影响贴装压力的一致性，对需要精确控制贴装力的元件（如底部有散热焊盘的QFN）不利。
3. 托盘管理复杂性

   ：空托盘、半载托盘、满载托盘的切换、识别与防错逻辑复杂。若系统管理不当，极易发生吸取空位、重复吸取或跳盘等错误，造成生产中断或物料错误。
4. 清洁与污染

   ：托盘反复使用，凹槽内可能积聚灰尘、助焊剂残留，污染元件底部或引脚，影响焊接。

表1：不同供料方式对贴片质量的核心影响与风险总览

供料方式	典型适用元件	核心质量影响机制	主要质量风险点	潜在终端缺陷 (关联IPC-A-610H)
振动盘	电阻、电容、二极管、LED等散装小件	机械振动与碰撞	1. 元件本体微裂纹。 2. 电极/引脚磨损氧化。 3. 定向错误导致极性反。 4. 供料不稳导致抛料。	元件裂纹破损、可焊性不良、极性反向、立碑。
管装	SOP、QFP、晶体管等引脚类IC	物理防护与精密对接	1. 引脚弯曲、共面性差。 2. ESD损伤风险。 3. 料管适配不良导致卡料/偏移。 4. 批次追溯困难。	虚焊、开焊、引脚未对齐、ESD隐性失效。
托盘	BGA、QFN、LGA、连接器、模块等异形/高价值件	个体化定位与支撑	1. 托盘制造/热变形精度偏差。 2. 吸取高度/姿态波动。 3. 托盘管理逻辑错误（空/跳位）。 4. 托盘槽内污染。	焊接桥连、对位偏移、元件缺失、焊点污染/空洞。

系统管控：建立覆盖全流程的防御体系

我们的管控绝非单点应对，而是一个覆盖来料检验、程序设定、设备维护、生产监控的体系。

1. 来料验证与上线确认

• 振动盘

  ：对新引入的振动盘进行DOE（实验设计）验证（参考《DOE培训》方法），测试不同振动频率、幅度下元件的输出良率与损伤率。上线前，检查轨道清洁度、定向机构完好性。
• 管装

  ：依据 IPC-A-610H 及《SMT元器件焊接强度推力测试标准》相关精神，对引脚器件进行抽样共面性检查（可使用光学投影仪）。检查料管规格是否符合标准（如JEDEC），并进行ESD防护（使用电离风机、接地台车）。
• 托盘

  ：对关键器件托盘，使用三次元坐标测量仪或高精度相机抽检托盘凹槽的位置精度。建立托盘履历管理制度，记录使用次数、经历的最高温度，对超过寿命或明显变形的托盘进行报废或降级使用。

2. 程序设定与优化

• 通用原则

  ：无论何种供料方式，必须在贴片程序中对元件进行精确的拾取坐标（X, Y, Z）、吸取高度、贴装高度和视觉识别参数设定。知识库中《YAMAHA贴片机在线编程步骤》、《NPM程序制作》等文件详述了此过程。
• 针对性优化

  ：
• 振动盘

  ：根据元件重量和尺寸优化供料器抛料控制参数（如吸取真空检测窗口、重试次数），减少因供料不稳导致的抛料。
• 管装

  ：对于长料管，设置合理的料管末端检测和管装切换逻辑，避免空跑。对于敏感器件，在元件库中启用强功能的视觉检测（如引脚计数、弯曲检测）。
• 托盘

  ：精确示教每一个托盘吸取位置，而非仅示教一个基准点。对于BGA等，利用《NPM-DGS程序编辑》中的功能，启用托盘翘曲（warpage）补偿（若设备支持）。严格定义托盘的使用区域和拾取顺序，防止逻辑错误。

3. 设备维护与点检

• 振动盘供料器

  ：定期清洁轨道，检查电磁铁、弹簧等部件，确保振动幅度和频率稳定。这是《设备异常处理保养》中预防性维护的核心。
• 管装供料器

  ：检查推进齿轮磨损、导轨宽度调节机构，确保动作顺畅无卡滞。每日点检静电消除设备的有效性。
• 托盘供料单元

  ：定期清洁托盘架定位销、托盘搬运机械手，校准其运动精度。检查托盘识别传感器（如有）是否灵敏可靠。

4. 生产现场监控与反馈

• 首件与巡检

  ：针对使用特殊供料方式的元件，进行重点首件核对。IPQC巡检时，不仅看贴装结果，还需观察供料器的工作状态（振动是否异常、管装推进是否顺畅、托盘有无报警）。
• 抛料率监控

  ：实时监控并分析不同供料方式的抛料率数据（《SMT贴片机抛料控制细则》）。将抛料率异常作为触发维护和调查的前导信号。
• 质量追溯闭环

  ：当炉后发现特定缺陷（如某IC虚焊集中）时，必须反向追溯至对应的供料方式、供料器编号、甚至具体料管/托盘，进行根源分析，并更新管控参数。

表2：针对不同供料方式的系统化管控要点矩阵

管控阶段	振动盘供料管控要点	管装供料管控要点	托盘供料管控要点
来料与准备	1. 振动盘上料DOE验证，优化参数。 2. 检查轨道清洁与定向机构。	1. 抽样检查引脚共面性。 2. 确认料管规格符合性。 3. ESD防护措施到位。	1. 关键器件托盘精度抽检。 2. 建立托盘履历与寿命管理。 3. 清洁托盘凹槽。
程序设定	优化抛料控制参数（真空检测、重试）。	1. 设定准确的管装切换与末端检测。 2. 启用强视觉检测（引脚计数等）。	1. 精确示教每个拾取点位置。 2. 启用翘曲补偿功能（如适用）。 3. 严谨设定托盘使用区域与顺序。
设备维护	定期清洁轨道，检查电磁铁、弹簧等部件性能。	检查推进机构磨损、导轨调节，确保ESD设备有效。	清洁并校准托盘架定位销、搬运机构精度。
生产监控	IPQC观察振动状态；监控抛料率趋势。	IPQC观察推进顺畅性；重点核对引脚器件首件。	IPQC检查托盘单元有无报警；监控托盘吸取成功率。
追溯与改善	抛料率高时，分析是否为振动盘导致，并调整参数或维护。	虚焊缺陷追溯到具体料管，分析共面性或静电问题。	焊接偏移追溯到具体托盘批号，检查精度或更新坐标。

稽核应答：展现系统性思维与闭环管理

面对稽核官，应如此系统性阐述与展示：

1. 认知层面

   ：“我们认识到供料方式是影响贴片工艺输入稳定的首要环节。不同的方式各有利弊：振动盘效率高但存在机械冲击风险；管装保护性好但依赖精密对接和ESD防护；托盘则是对高价值器件的精准保障，但管理复杂。我们的管控体系正是基于对这些风险特性的深度理解而建立的。”
2. 体系呈现

   ：“这是一套覆盖物料流全过程的闭环管理。例如，对于管装IC，我们从来料会抽检引脚共面性（展示《SMT元器件焊接强度推力测试标准》中的相关理念）；在程序设定中，会启用强视觉检测功能（演示程序界面）；在生产中，其所在的供料器是IPQC的重点巡检点（出示巡检记录表）；一旦炉后出现该IC虚焊，我们能快速追溯到具体料管批次并启动分析。”
3. 数据驱动

   ：“我们依赖数据监控。对所有供料方式的实时抛料率进行看板管理（展示数据看板）。例如，当某振动盘的抛料率连续超出管控线，系统会自动触发维护工单，我们会检查其轨道和定向机构，这往往是预防批量贴装问题的前兆。”
4. 标准锚定

   ：“我们所有的管控目标，最终都指向确保贴装的元件能形成符合 IPC-A-610H 标准的焊点。无论是防止振动导致裂纹、管装引脚变形，还是控制托盘精度偏差，都是为了满足标准中对‘元件放置准确’、‘焊点润湿良好’、‘元件本体无损伤’这些最根本的要求。”

总结而言，卓越的供料方式管理，是从深刻理解“振动、管、盘”的物理特性开始，通过一套横跨来料、编程、设备、生产、追溯的精细化、数据化管控网络，将各种供料形式固有的质量风险降至最低。 它向客户证明的，不仅是你们会操作各种供料器，更是你们拥有一套预防为主、数据驱动、闭环纠错的体系化能力，确保从“喂料”这第一公里开始，工艺就行驶在稳定、可靠的快车道上，为终端产品的高质量与高可靠性构筑了坚实的第一道防线。

---

---
