软件设计师-系统设计核心原理与结构化设计实践指南
系统设计是软件工程生命周期中承上启下的核心阶段，其核心任务是将系统分析阶段形成的逻辑模型转化为可落地的物理实现方案，直接决定软件的可维护性、可扩展性和运行效率。在软考软件设计师考试中，本章节知识点分值占比约 8-12 分，常见题型包括选择题中耦合内聚类型判断、结构化设计方法应用，以及案例题中数据流图到软件架构的映射分析。
本文将系统讲解四部分核心内容：一是系统设计的基本原理与核心度量标准，二是结构化设计（SD）的实现步骤与映射方法，三是系统总体结构设计的核心原则，四是 WebApp 与用户界面设计的拓展要点，覆盖考试全部高频考点与工程实践核心要求。
系统设计的核心目标是降低系统复杂度、提升可维护性，其底层逻辑建立在四大基础原理之上：
抽象原理：指在设计过程中忽略非本质的实现细节，专注于高层次的功能与行为定义。抽象分为数据抽象、过程抽象两个层次，数据抽象定义数据对象的属性与操作集合，过程抽象定义功能的输入输出与行为逻辑，无需关注内部实现细节。
模块化原理：指将复杂系统按功能边界分解为若干个功能单一、相对独立的模块，每个模块对应一个明确的子功能，通过模块组合实现系统整体能力。模块化的核心价值是将复杂问题拆解为多个简单子问题，降低开发与维护的认知复杂度。
信息隐蔽原理：指模块内部的实现细节（数据结构、算法逻辑、局部变量）对外不可见，仅通过预定义的接口与外部模块通信。信息隐蔽的直接收益是隔离模块变更的影响范围，单个模块的内部修改不会传递到其他模块，大幅提升系统可维护性。
模块独立原理：指每个模块仅完成一个独立的特定子功能，且与其他模块的接口尽可能简单。模块独立性是衡量软件设计质量的核心指标，其量化度量标准为耦合度与内聚度。

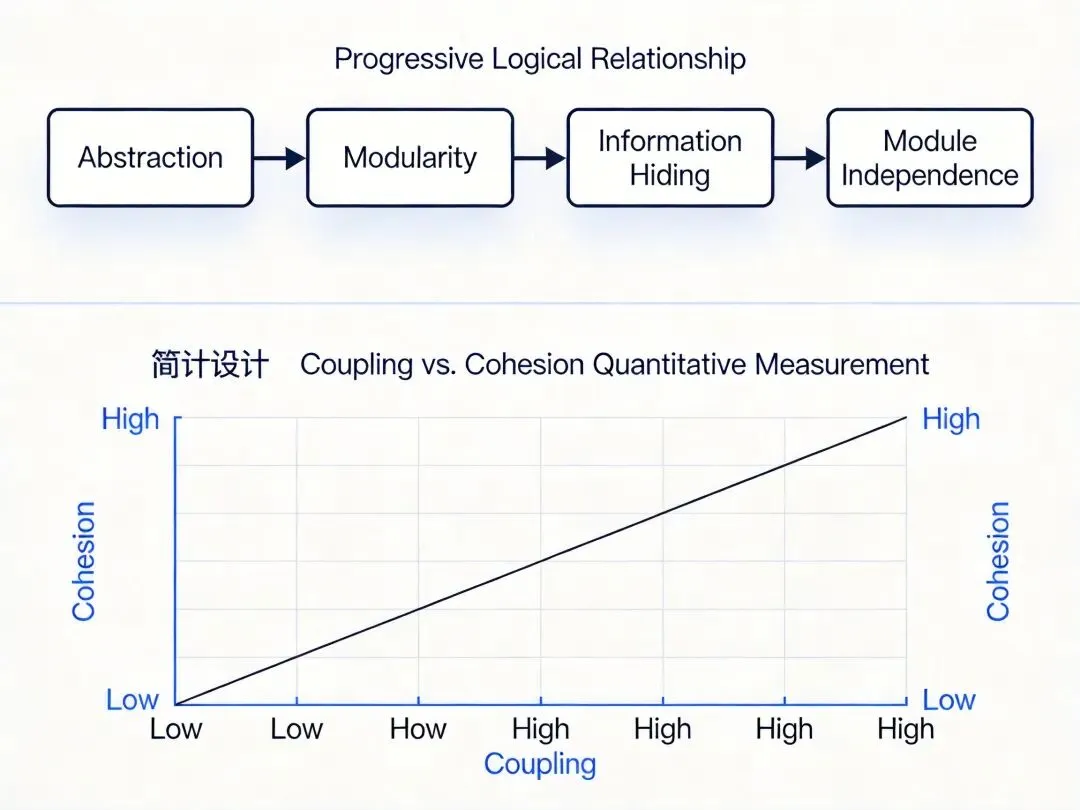

系统设计四大原理关系示意图，展示抽象、模块化、信息隐蔽到模块独立的递进逻辑，以及耦合度、内聚度的度量关系。
耦合度衡量不同模块之间相互依赖的紧密程度，设计目标是尽可能降低耦合度，从低到高（最优到最差）分为 7 个等级：
无直接耦合：两个模块之间没有直接的信息传递，分别属于不同的功能分支，仅通过上层模块的调度间接关联，是耦合度最低的最优状态。
数据耦合：两个模块之间通过参数传递基本类型数据（如整数、字符串、布尔值），仅交换完成功能必需的最小数据量，是良好设计中最常见的耦合类型。
标记耦合：两个模块之间传递整个数据结构（如结构体、对象、JSON 对象），接收模块仅使用数据结构中的部分字段，数据传递存在冗余，耦合度高于数据耦合。
控制耦合：两个模块之间传递控制变量（如开关量、标志位、状态码），发送模块通过控制变量决定接收模块的执行逻辑，会导致模块间的控制逻辑绑定，耦合度较高。
外部耦合：多个模块依赖于同一外部环境要素（如操作系统 API、第三方服务接口、硬件设备驱动），外部环境的变更会影响所有关联模块，属于不良耦合。
公共耦合：多个模块通过公共数据环境（如全局变量区、共享缓存、公共文件）交换数据，存在数据读写冲突风险，且难以定位数据变更来源，耦合度很差。
内容耦合：一个模块直接访问、修改另一个模块的内部数据或代码，或者直接跳转进入另一个模块内部执行，是耦合度最高的最差设计，会完全破坏模块独立性。
内聚度衡量单个模块内部所有处理元素之间的关联紧密程度，设计目标是尽可能提升内聚度，从高到低（最优到最差）分为 7 个等级：
功能内聚：模块内部所有处理元素协同完成单一明确的功能，没有多余的操作，是内聚度最高的最优状态，例如用户登录校验模块、订单金额计算模块。
顺序内聚：模块内部的处理元素顺序相关，前一个处理元素的输出作为后一个处理元素的输入，所有处理围绕同一个数据流执行，例如订单生成模块依次执行参数校验、库存扣减、订单入库操作。
通信内聚：模块内部的所有处理元素都操作同一数据结构，或者所有处理的输入输出都来自同一数据源，例如用户数据管理模块包含用户信息查询、修改、删除三个操作，均操作用户表数据结构。
过程内聚：模块内部的处理元素按特定的业务流程顺序执行，元素之间没有数据关联，仅执行顺序相关，例如员工入职流程模块依次执行信息录入、合同生成、权限开通操作，三个操作无数据依赖。
时间内聚：模块内部的处理元素需要在同一时间段内执行，元素之间没有功能或数据关联，仅执行时间相关，例如系统初始化模块包含配置加载、缓存预热、连接池初始化三个操作，均在系统启动阶段执行。
逻辑内聚：模块内部的处理元素逻辑上属于相似功能，通过传入的参数决定具体执行哪个功能，例如通用统计模块根据传入的类型参数，分别执行用户统计、订单统计、商品统计逻辑。
偶然内聚：模块内部的处理元素之间没有任何关联，只是代码编写时随意组合到同一模块中，是内聚度最低的最差设计，会导致模块职责模糊、维护困难。
耦合度与内聚度等级对比图，横向展示 7 种耦合度从低到高的排序及特征，纵向展示 7 种内聚度从高到低的排序及特征，标注设计最优区间。
结构化设计是面向数据流的设计方法，与结构化分析（SA）形成完整的开发流程，核心是将结构化分析阶段输出的数据流图（DFD）映射为软件结构图，完成从逻辑模型到物理架构的转化。
结构化设计遵循自顶向下、逐步求精的原则，实施流程分为四个核心步骤：
初始结构图构建：首先对数据流图进行细化，识别系统的核心输入、处理、输出边界，然后根据信息流类型选择对应的映射策略，将 DFD 中的加工转化为软件结构图中的模块，梳理模块之间的调用关系与数据传递接口，形成初始的层次化模块结构。
结构图优化：基于高内聚低耦合的设计原则，对初始结构图进行迭代优化，包括拆分职责过重的模块、合并功能高度相似的模块、调整模块接口降低耦合度、优化模块的扇入扇出系数，提升模块独立性。
设计文档编写：输出结构化设计的核心文档，包括模块结构图、每个模块的功能说明、模块接口定义、数据结构设计、全局变量说明、模块测试用例框架，为后续开发与测试提供依据。
设计评审：组织相关人员对设计方案进行评审，评审要点包括模块功能是否覆盖所有需求、模块独立性是否符合要求、接口定义是否清晰、性能与可靠性指标是否满足约束，评审通过后方可进入开发阶段。
数据流图中的信息流分为两种类型，对应不同的结构映射策略：
变换流与变换分析：变换流的特征是数据沿输入路径进入系统，经过核心的主加工环节进行转换，再沿输出路径离开系统，适用于核心功能为数据处理的系统，例如报表生成系统、数据计算系统。变换分析的映射步骤为：首先识别数据流图的输入流、输出流与主加工边界，然后将主加工映射为顶层模块，输入流映射为输入处理模块层，输出流映射为输出处理模块层，逐层分解得到完整的模块结构。
事务流与事务分析：事务流的特征是存在一个事务中心，一个输入数据流触发多个可选的事务处理分支中的一个执行，适用于核心功能为多分支业务处理的系统，例如订单处理系统、审批流程系统。事务分析的映射步骤为：首先识别事务中心与所有事务处理分支，然后将事务中心映射为调度模块，每个事务分支映射为独立的业务处理模块，上层设计统一的接收模块，下层设计统一的输出模块，形成分支型的模块结构。
数据流图到软件结构映射示意图，左侧展示变换流 DFD 示例，右侧展示对应变换分析得到的模块结构图；下方展示事务流 DFD 示例，对应事务分析得到的模块结构图。
在系统总体结构设计过程中，需遵循以下核心原则确保架构质量：
分解 – 协调原则：系统分解为多个模块后，需明确每个模块的职责边界，同时制定统一的协调规则，确保模块之间的交互符合整体业务逻辑，避免出现功能冲突或遗漏。
自顶向下原则：设计过程从顶层的系统总功能开始，逐层向下分解为子功能、子模块，直至最小的功能单元，确保整体架构的一致性，避免出现局部设计偏离整体目标的问题。
信息隐蔽与抽象原则：每个模块仅暴露必要的接口，隐藏内部实现细节，同时在不同设计层次采用不同粒度的抽象，高层关注整体功能，低层关注实现细节。
高内聚低耦合原则：模块设计优先保证功能内聚，尽量避免逻辑内聚与偶然内聚；模块间优先采用数据耦合，尽量避免控制耦合、公共耦合与内容耦合，确保模块独立性。
扇入扇出合理原则：模块的扇出（直接调用的下级模块数量）建议控制在 3-5，最大不超过 7，扇出过高说明模块职责过于复杂，扇出过低说明层次划分过细；模块的扇入（直接调用该模块的上级模块数量）越高越好，说明模块复用度高。
模块规模适当原则：单个模块的代码行数建议控制在 100-500 行，规模过大说明模块内聚度不足需要拆分，规模过小说明模块粒度过细，会增加系统的调用复杂度。
接口明确原则：每个模块的接口定义需明确输入输出的参数类型、数量、顺序、约束，避免出现模糊的接口约定，减少模块间的交互错误。
基于 Web 的应用系统设计需结合 Web 环境的特性，遵循以下设计规范：
需求模型维度：WebApp 的需求模型包含五个核心部分，内容模型定义系统需展示的静态内容与动态数据结构，交互模型定义用户与系统的交互流程，功能模型定义系统需实现的业务功能逻辑，导航模型定义用户在不同页面之间的跳转规则，配置模型定义系统的部署环境与运行参数。
设计模型维度：WebApp 的设计分为四个层次，架构设计采用分层架构（表现层、业务逻辑层、数据访问层）或 MVC 架构，构件设计定义每个功能模块的实现逻辑与接口，内容设计定义静态资源与动态数据的存储与展示方式，导航设计定义页面跳转的路由规则与导航组件。
用户界面设计的核心目标是提升用户体验，需遵循三大黄金原则：
用户操纵控制原则：界面设计需让用户拥有操作控制权，包括允许用户撤销操作、自定义界面布局、灵活调整操作流程，避免强制用户进入预设的操作路径。
减轻用户记忆负担原则：界面需展示所有必要的操作信息与提示，避免要求用户记忆大量的操作规则、参数含义或页面跳转逻辑，所有功能入口与操作状态需直观可见。
保持界面一致性原则：整个系统的界面风格、交互方式、控件布局、术语定义需保持统一，相同功能的操作逻辑、按钮位置、提示信息在不同页面中保持一致，降低用户的学习成本。

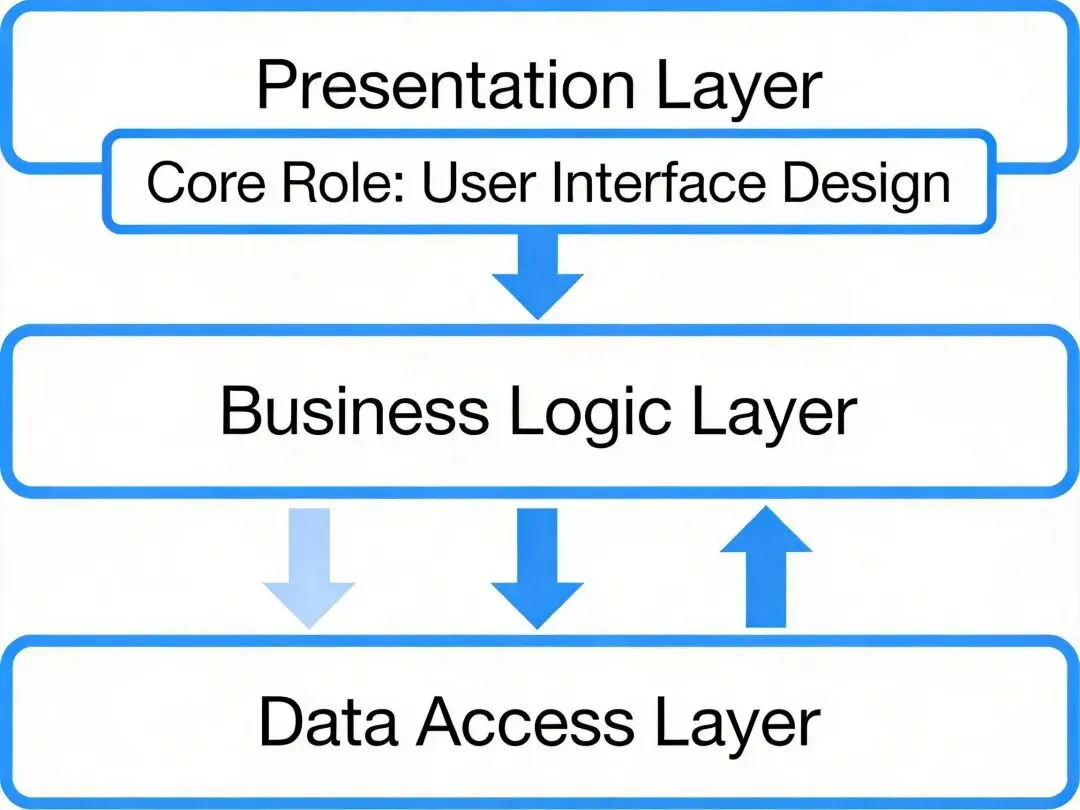

WebApp 分层架构设计图，展示表现层、业务逻辑层、数据访问层的模块划分，以及各层之间的接口调用关系，标注用户界面设计的核心作用区域。
系统设计的四大核心原理为抽象、模块化、信息隐蔽、模块独立，其中模块独立性的度量标准为耦合度与内聚度。
耦合度从低到高依次为无直接耦合、数据耦合、标记耦合、控制耦合、外部耦合、公共耦合、内容耦合，设计时需尽量降低耦合度。
内聚度从高到低依次为功能内聚、顺序内聚、通信内聚、过程内聚、时间内聚、逻辑内聚、偶然内聚，设计时需尽量提升内聚度。
结构化设计根据信息流类型分为变换分析与事务分析两种映射策略，分别对应变换流与事务流两种数据流图类型。
用户界面设计三大黄金原则为用户操纵控制、减轻用户记忆负担、保持界面一致性。
本章节高频考点包括：一是耦合类型与内聚类型的判断，题干给出模块间的交互方式或模块内部的处理逻辑，要求判断对应的耦合或内聚类型，需牢记 7 种耦合与 7 种内聚的核心特征，重点区分数据耦合与标记耦合、功能内聚与顺序内聚的差异；二是结构化设计的映射方法，案例题中要求根据给定的数据流图绘制模块结构图，需掌握变换分析与事务分析的适用场景与映射步骤；三是系统设计原则的应用，题干给出设计方案的描述，要求判断是否符合高内聚低耦合等设计原则，能够识别不良设计的问题并给出优化方案。
选择题答题技巧：耦合类型判断中，传递基本数据类型为数据耦合，传递数据结构为标记耦合，传递控制变量为控制耦合，涉及全局变量为公共耦合，直接访问内部数据为内容耦合；内聚类型判断中，单一功能为功能内聚，顺序处理同一数据流为顺序内聚，操作同一数据结构为通信内聚，按流程顺序执行为过程内聚，同一时间执行为时间内聚，参数决定功能为逻辑内聚，无关联为偶然内聚。
在实际软件开发中，系统设计阶段需首先明确模块的职责边界，避免出现职责重叠或职责缺失的问题；其次优先采用数据耦合，严格控制控制耦合的使用，禁止公共耦合与内容耦合；模块设计优先保证功能内聚，避免逻辑内聚与偶然内聚；对于 WebApp 设计，优先采用分层架构实现关注点分离，界面设计严格遵循三大黄金原则提升用户体验。
本部分知识是软件工程模块的核心内容，与后续面向对象设计、软件架构设计等章节高度关联，建议考生结合历年真题的选择题与案例题进行练习，深入理解高内聚低耦合的设计思想，能够灵活应用结构化设计方法完成从需求到架构的转化，即可轻松应对本章节的考试内容。

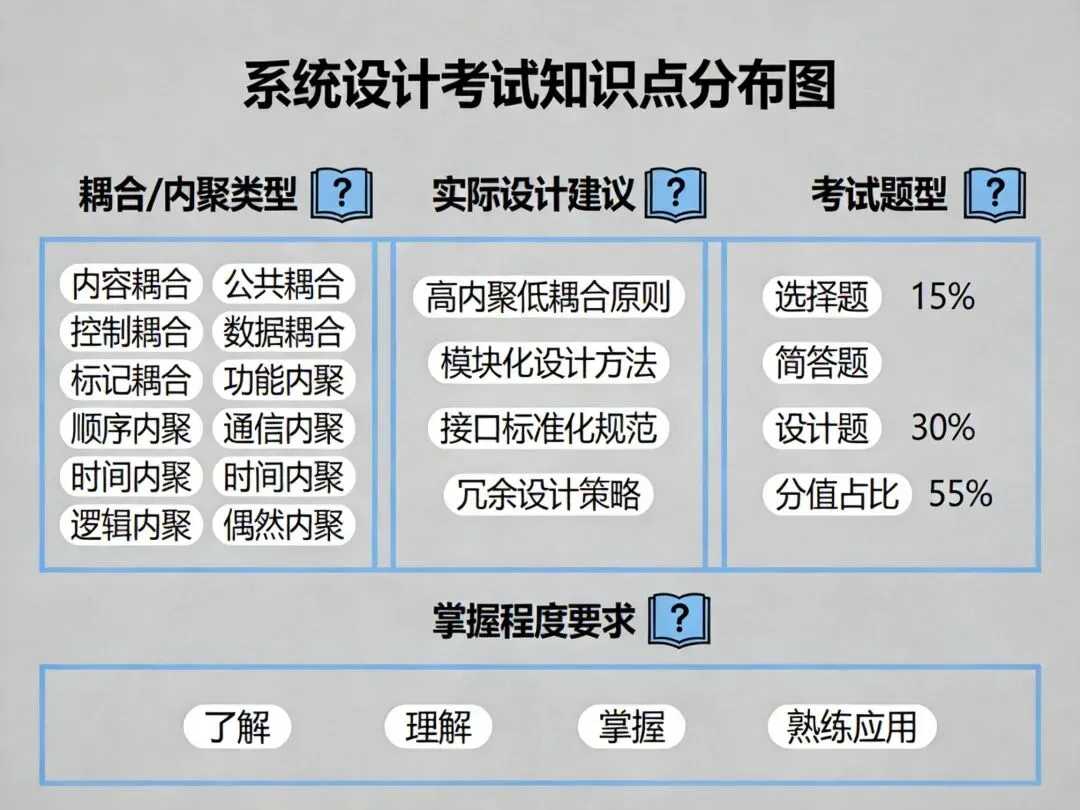

系统设计知识点考点分布图，标注各知识点的考试题型、分值占比与掌握程度要求，清晰展示复习重点。
