水利工程(渠道)设计,纬地软件能胜任吗?——纬地软件应用秘笈系列
1、前言
对公路、铁路、城市道路等线性土木工程而言，纬地软件提供了从外业调查、数据采集，到多专业交互设计、BIM正向设计，再成果图表输出和BIM交付的“一揽子”解决方案，得到了相关行业广大用户朋友的广泛认可和普及化应用。但还有一种线性土木工程——水利工程（渠道），纬地软件能胜任吗？能完成渠道的平纵横设计，并输出符合水利工程专业需要的设计成果吗？答案显然是肯定的。
本文在简要介绍渠道设计专业特点，与公路、铁路工程几何设计差异的基础上，结合某用户刚刚完成的一段渠道设计项目，为大家快速讲解应用纬地软件完成水利工程（渠道）设计任务的步骤和过程。

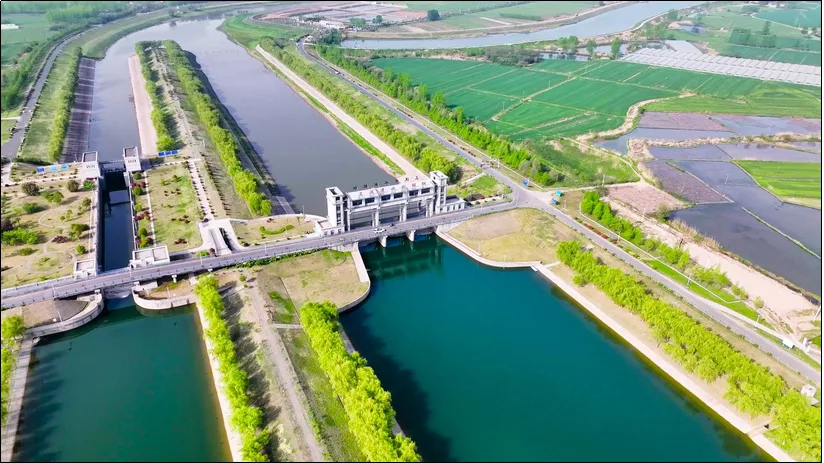

图1 现状渠道（图片来源于网络）

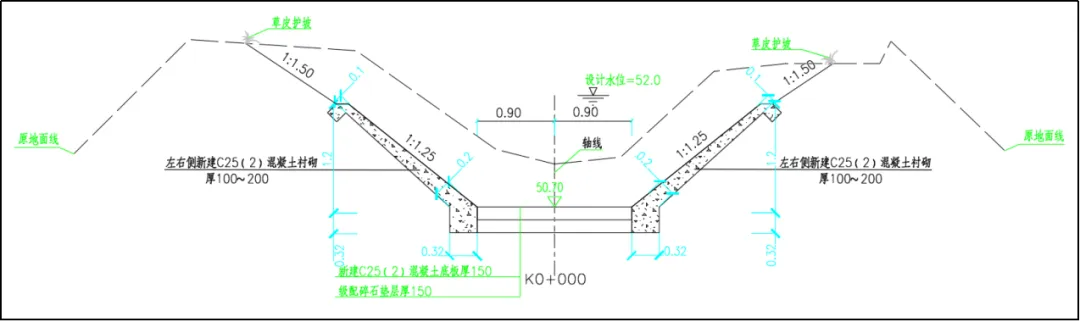

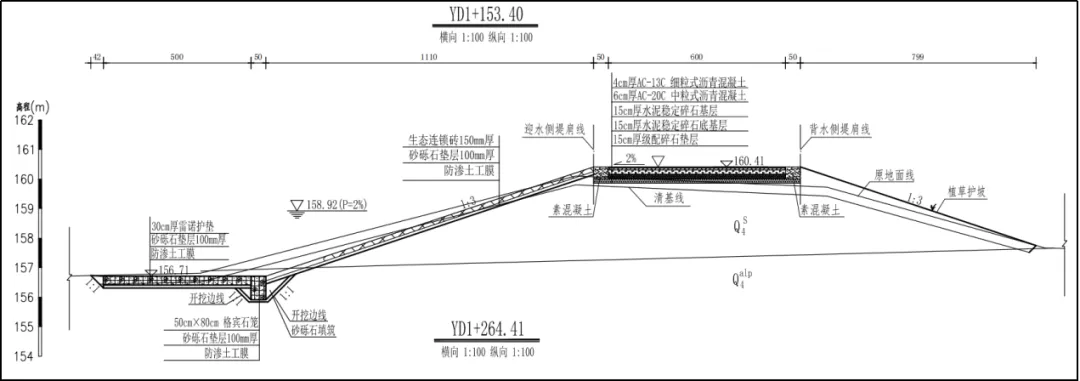

图2 渠道横断面设计图
2、渠道工程设计的专业特点
渠道工程设计是农田水利、灌区工程、城市防洪排涝、输水供水工程的核心组成部分，总体围绕水的安全输送、高效利用、工程耐久展开。渠道设计也属于跨专业的系统设计任务，通常覆盖水文水资源、水工结构、工程地质、农田水利、水文与水力计算等多个专业领域。
渠道工程设计按工程阶段分为：初步设计和施工图设计两个阶段。初步设计阶段的核心任务在于“定线、定规模、定方案”，而施工图设计阶段则以指导具体施工为目标，侧重“定尺寸、定工艺、定材料”。以施工图阶段为例，渠道设计的成果包括：渠道平面布置图、渠道纵剖面图、渠道标准横断面图、渠道横断面桩号图，逐桩横断面挖填工程量汇总表等。
经笔者研习、调查，“渠道工程设计”与“公路工程设计”在具体几何设计方面，存在以下差异：

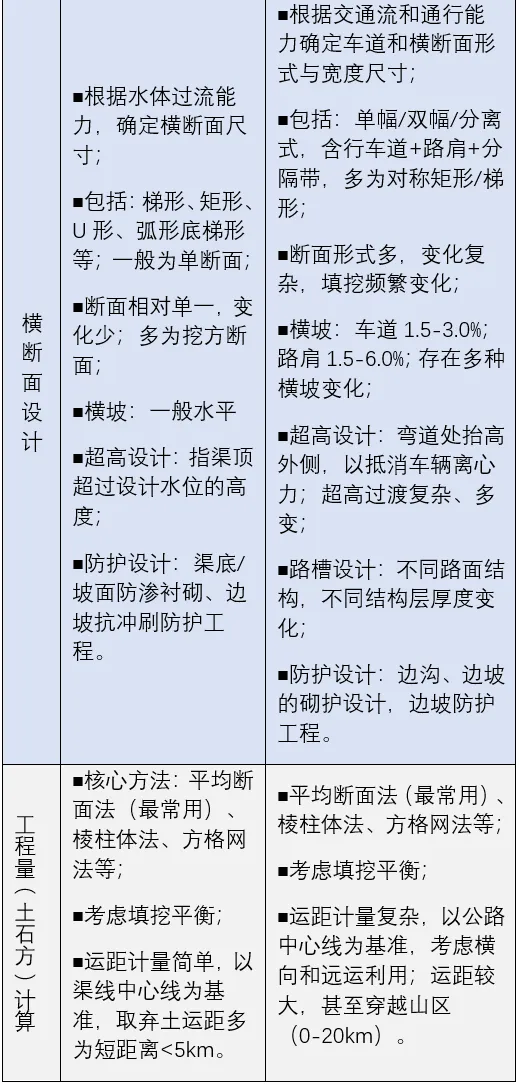

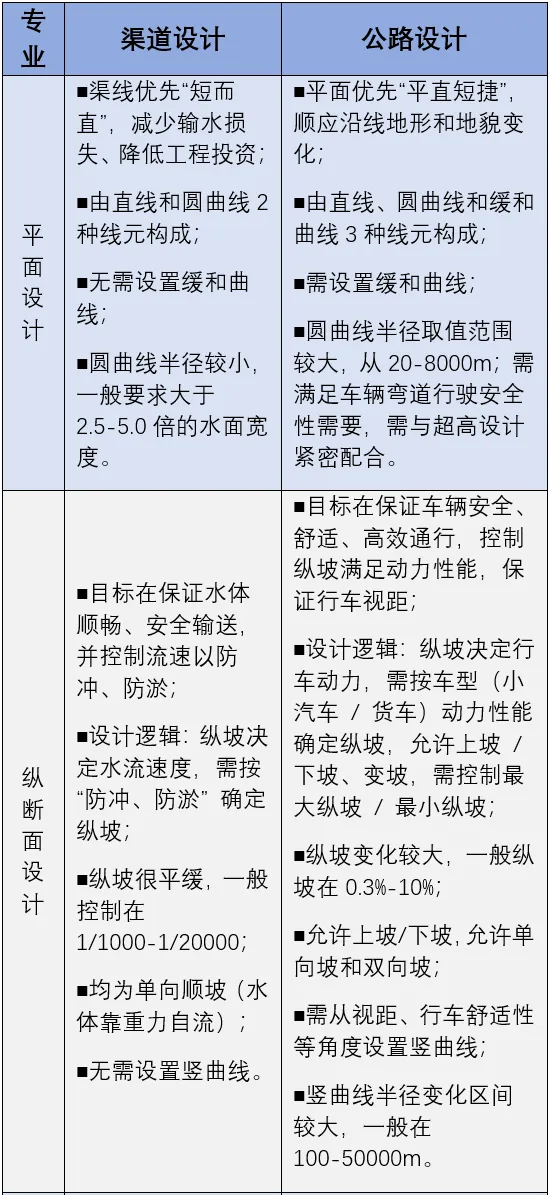

渠道与道路设计差异对比表
通过以上对比可见：
虽然渠道与公路、铁路等同属线性土木工程，但渠道设计与公路、铁路属于截然不同的专业，在设计对象、核心原理方法、专业侧重等诸多方面存在本质差异。
但是，从完成渠道几何设计（平纵横设计，包括土方计算）和图表成果输出角度，从完成上述渠道设计任务对软件功能的需求角度，满足公路设计任务所需的软件开发难度、功能复杂和细致性要求，显然高于渠道设计。这是不是意味着：用公路设计软件做渠道设计，就是“杀鸡用牛刀”呢？是不是公路设计软件，直接能用于渠道设计呢？
笔者结合某渠道设计用户和具体渠道设计项目发现，实则不然！这需要公路设计软件在平纵横等一系列功能上具有非常开放的灵活性、可定制化的功能！特别是在横断面设计与绘图功能方面，渠道渠底和边坡的防渗工程设计，与公路路基和边坡等的设计，存在巨大不同。而纬地软件强大的模板定制化功能则可以很好地满足这些工程差异化的设计需求。

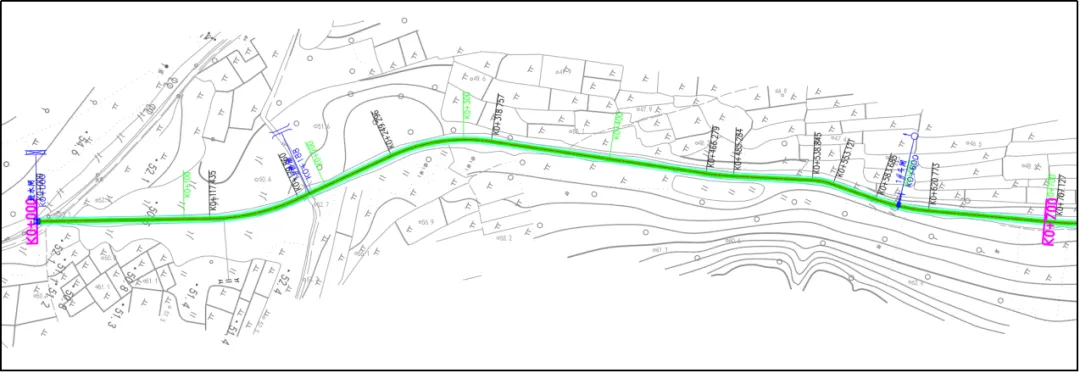

图3 渠道平面设计图

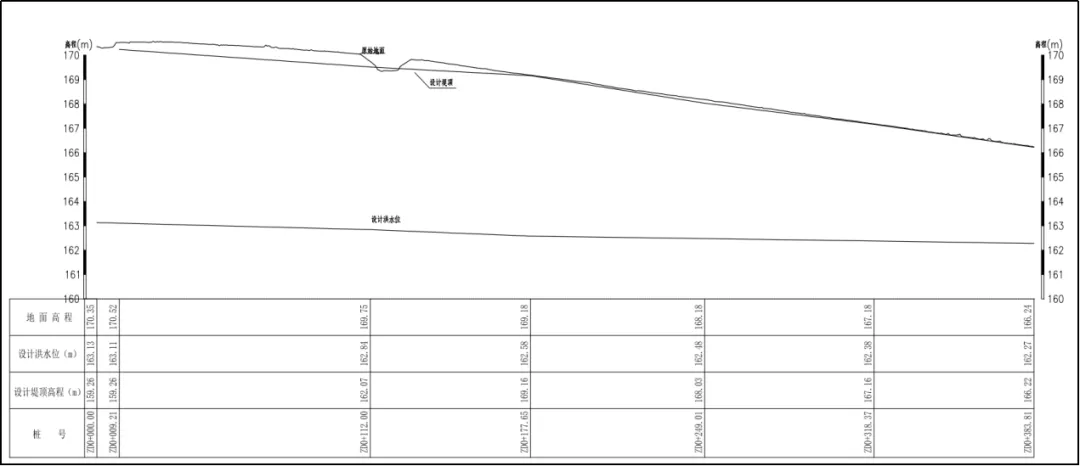

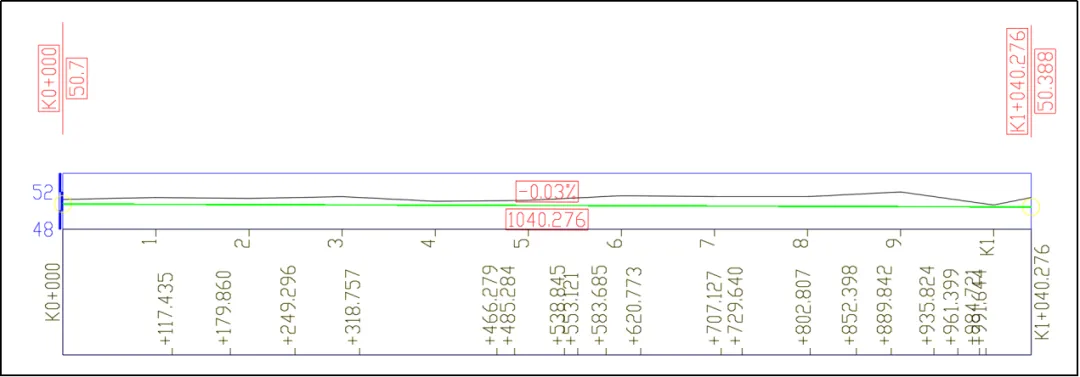

图4 渠道纵断面设计图

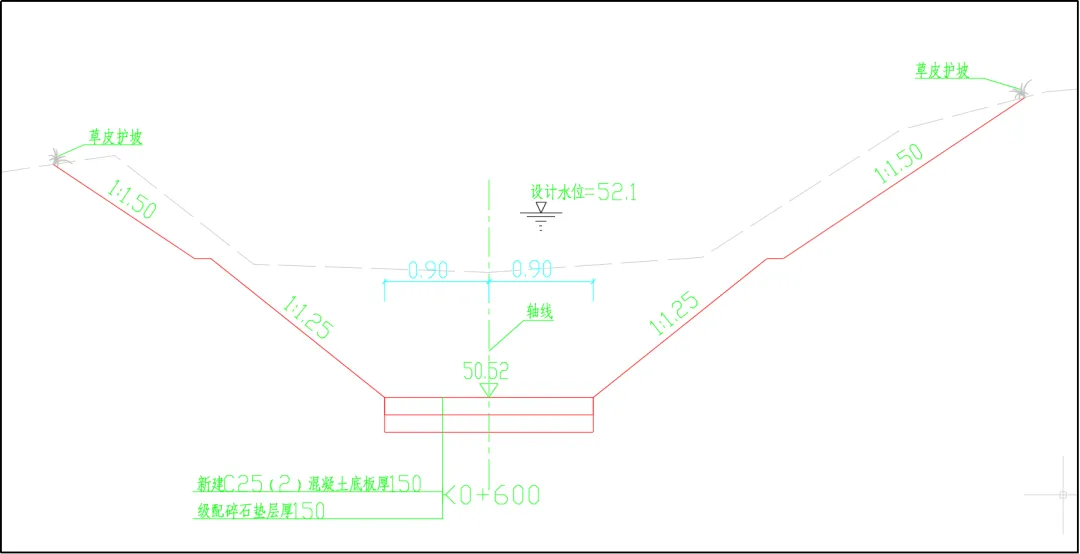

图5 渠道横断面设计图
3、渠道（路线）设计的流程和步骤
以下，笔者结合某渠道工程设计项目的基础资料，通过实际操作演示方式，为大家演示、介绍使用纬地软件实现渠道路线设计的整个流程和步骤：
(1)平面设计
由于渠道平面设计（选线、定线）的过程与公路类似，但渠道平面线形中只有直线和圆曲线，不需要设置缓和曲线，因此，用户可以直接使用纬地软件提供的“曲线法”、“交点法”或“智能布线法”等功能，快速、高效地在数字地形图的基础上，完成渠道定线和平面设计，并自动生成渠道平面设计图，并在图中精确标注桩号、坐标以及曲线要素等。
图6 平面智能布线设计截图
具体设计的操作过程视频：
(2)纵断面设计
由于渠道纵坡一般为单向顺坡，纵坡非常平缓，且渠道设计在变坡点处不需要设置竖曲线，因此，用户可根据现状地面高程、渠道纵坡要求，以及高程控制点（供水点与需水点），直接使用纬地软件提供的“纵断面设计”或“智能纵断面设计”功能，快速完成渠道纵坡设计。
在具体软件操作中，工程师不仅可动态、拖动调整变坡点位置、高程和坡度，从而确保设计纵坡满足水力要求，而且，立即自动绘制完成渠道纵断面设计图。
图7 智能纵断面设计截图
具体设计的操作过程视频：
(3)横断面设计
虽然与公路横断面组成部件多、形式多、变化复杂比较，渠道断面的形式相对简单、变化较小，但横断面设计却是渠道设计的难点和重点。因为渠道断面与公路、铁路等的断面的差异比较大，且渠道渠底和边坡防渗、砌护等工程与公路的差异更大，这导致适用于公路、铁路的横断面设计功能通常不能满足渠道设计和绘图的需要。但纬地软件首创开发的“横断面智能模板设计技术”却能够很好的解决上述渠道设计的需求，渠道渠底和边坡防渗、砌护等工程的设计需要。
首先，纬地软件支持用户自定横断面设计的“标准断面”；当用户在“标准断面”上添加、设置渠道宽度、渠底结构层，以及两侧多级边坡、防护工程形式（包括填充形式）等组件之后，软件会“依葫芦画瓢”，自动以“标准断面”为模板，高效完成逐桩横断面设计。
其次，在初次“戴帽子”横断面设计完成后，纬地软件提供了一系列丰富、灵活的交互设计功能，支持用户对单个、或多个渠道横断面部件、边坡、砌护防护等细节进行灵活修改。特别是当用户详细调整、修改某个横断面之后，软件提供了多种方式“复制、黏贴”功能，让用户可以把该设计成果、样式、结构等“一键式”复制给其他任意断面或全部断面，事半功倍！
在渠道横断面设计完成后，软件可随即绘制整个项目的渠道逐桩横断面设计图，并准确计算出断面挖填方面积。同时，基于横断面设计的挖填方面积，系统能够自动计算出全线的土方开挖与回填工程量，并输出渠道土石方数量计算表，如图9所示。

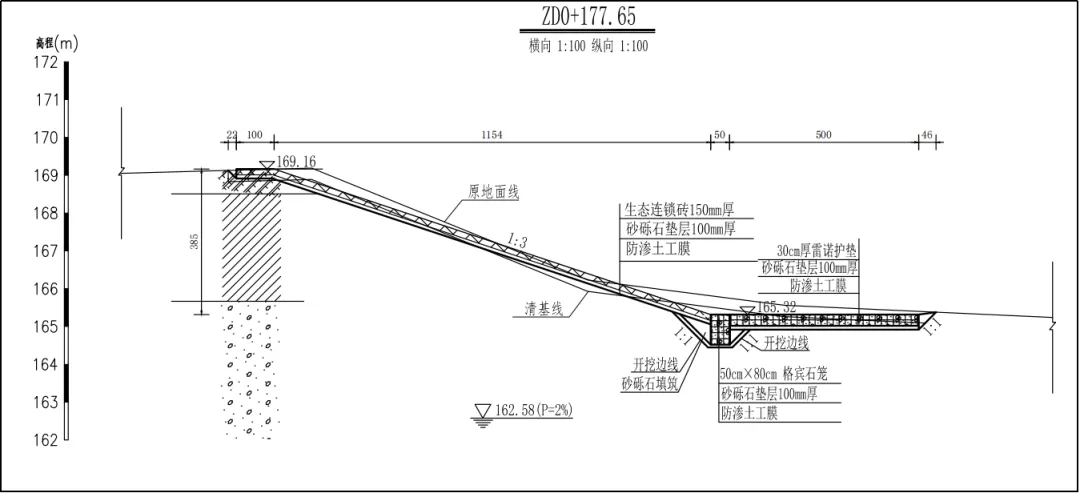

图8 渠道逐桩横断面设计图

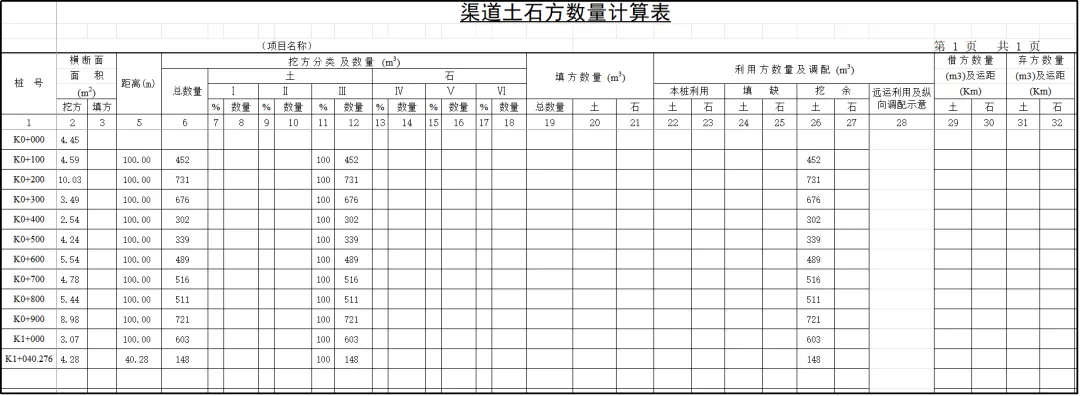

图9 渠道土石方数量计算表截图
具体设计的操作过程视频：
(4)自动创建BIM模型
当然，基于纬地软件BIM正向设计和一体化BIM自动建模功能，用户在完成渠道平纵横设计的过程中，可以随时切换到三维模式下，实现渠道BIM正向交互设计过程。在渠道设计方案确定后，纬地软件可基于设计数据，一键式自动构建渠道项目全线的BIM模型。工程师们可直观浏览，并进行可视化检查与方案优化。

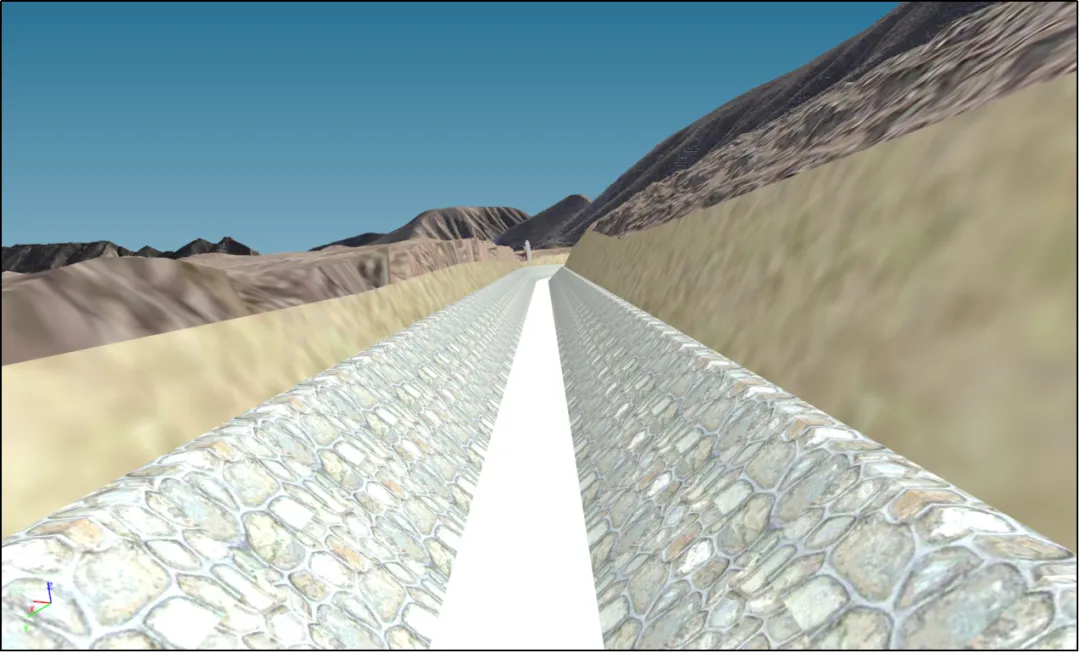

图10 渠道BIM模型截图
具体设计的操作过程视频：
(5)智能模板与图表成果输出
由于“纬地智能模板设计与绘图技术”，不仅支持横断面设计与绘图，也支持平面、纵断面，以及所有成果表格（如：土石方工程量表等）的自定义模版功能。
因此，在完成渠道路线设计之后，用户可按照渠道设计专业要求，和相关行业标准规范，通过自定义图框、标注样式的方式，自动输出渠道设计不同设计阶段需要的所有成果图纸和表格，完全实现渠道工程设计成果的标准化和批量化输出。
以下就是某渠道设计项目输出的最终成果图表：
图11 横断面绘图模板截图（纬地软件）

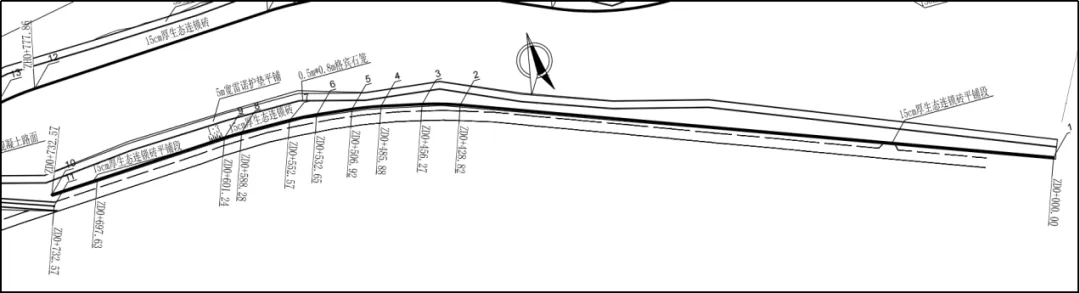

图12 渠道平面设计图（纬地软件）

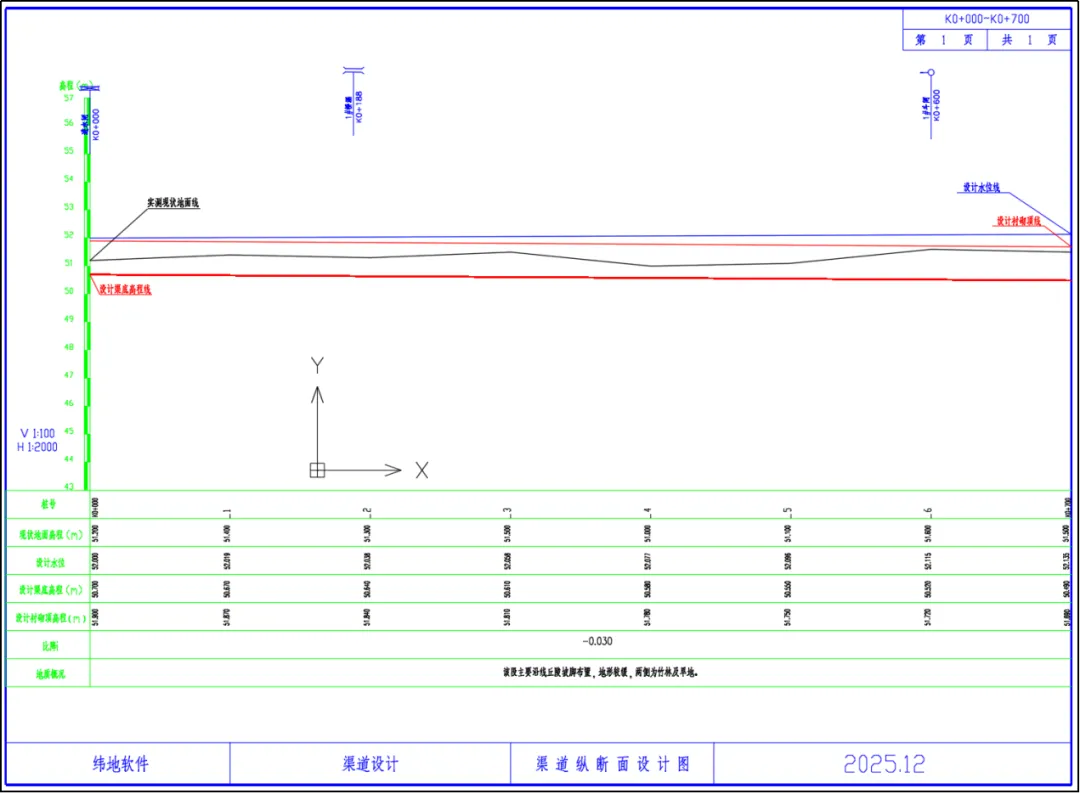

图13 渠道纵断面设计图（纬地软件）

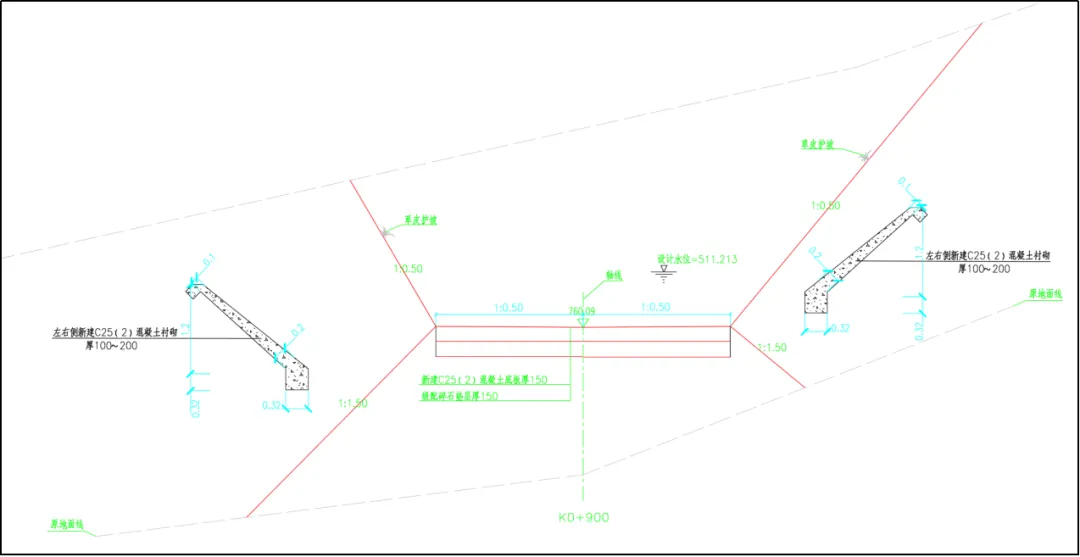

图14 渠道横断面设计图1（纬地软件）
具体设计的操作过程视频：
4、结语
本文在简要对比水利工程（渠道）设计专业特点，以及渠道设计与公路路线设计异同点的基础上，结合某渠道设计项目基础数据，以实际操作演示方式，为大家介绍了通过纬地软件完成渠道工程设计的过程和步骤。
虽然渠道设计与公路、铁路等存在较大的专业差异，但基于一系列灵活、开放、可自定义的设计功能，特别是“智能模板设计与绘图”功能，纬地软件能够快速、高效地完成各类渠道平纵横和土方计算等设计任务，能够批量输出满足水利工程专业习惯的设计（图表）成果，包括支持渠道BIM自动建模和BIM交付等最新需求。
正因为如此，从纬地软件v8.0版本开始（大约十年前），一些纬地软件的大型水电、水利工程设计企业用户，已经在国内和海外的水利工程项目中，使用纬地软件从事渠道工程设计任务。目前，根据部分用户需求，纬地软件还在对支持渠道工程设计的部分功能进行开发，改进和提升！
“寓精于简，勇于创新”是纬地软件秉持的研发理念。如果您在软件应用过程中有任何问题及建议，请随时跟我们联系！
补充说明：本文视频操作中使用的部分渠道设计和绘图模版，可免费向渠道设计用户提供。
