Excel2024图表技巧之嵌套柱形折线图,三指标同时展示!

本期给大家分享在Excel中绘制柱形折线组合图，呈现三指标可视化，柱形反映营收与毛利两个系列，折线反映毛利率分布，如下：

操作步骤：

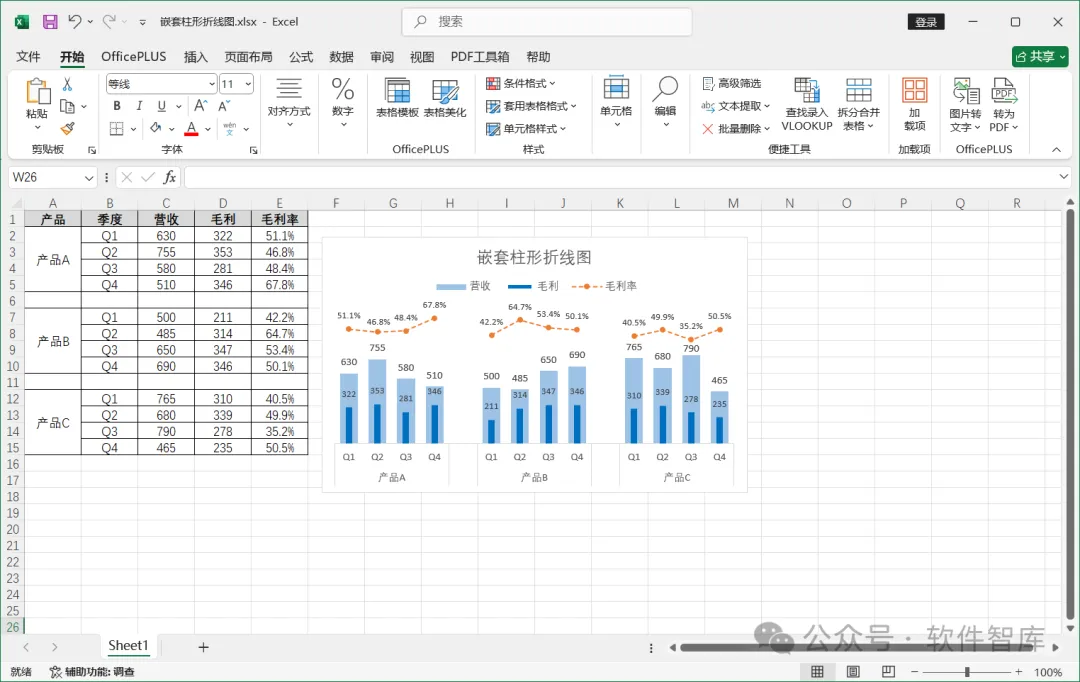

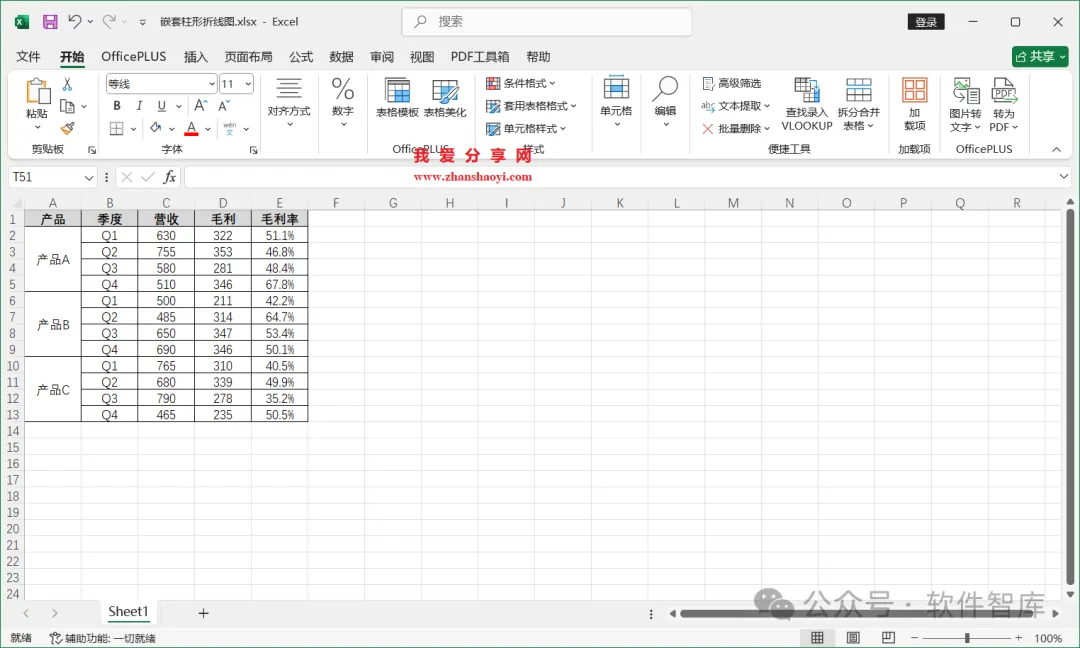

1、先打开Excel2024软件，然后在单元格中输入示例数据，为某公司三种产品四个季度的营收与利润；

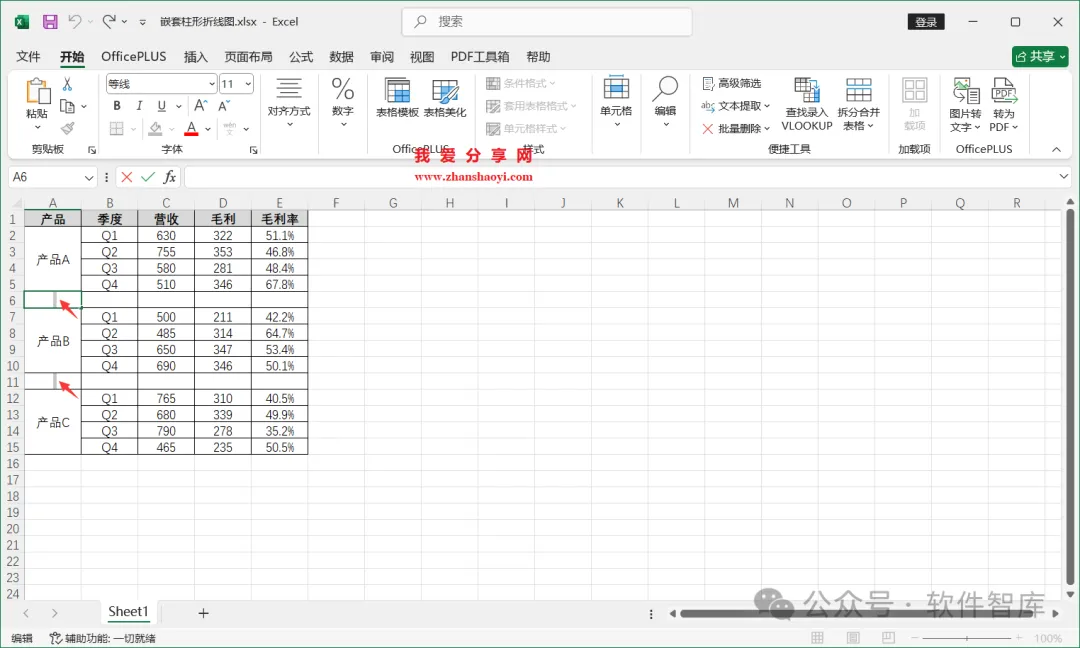

2、每个产品之间增加一个空白行，起到间隔的作用，并在A列空行单元格中输入空格；

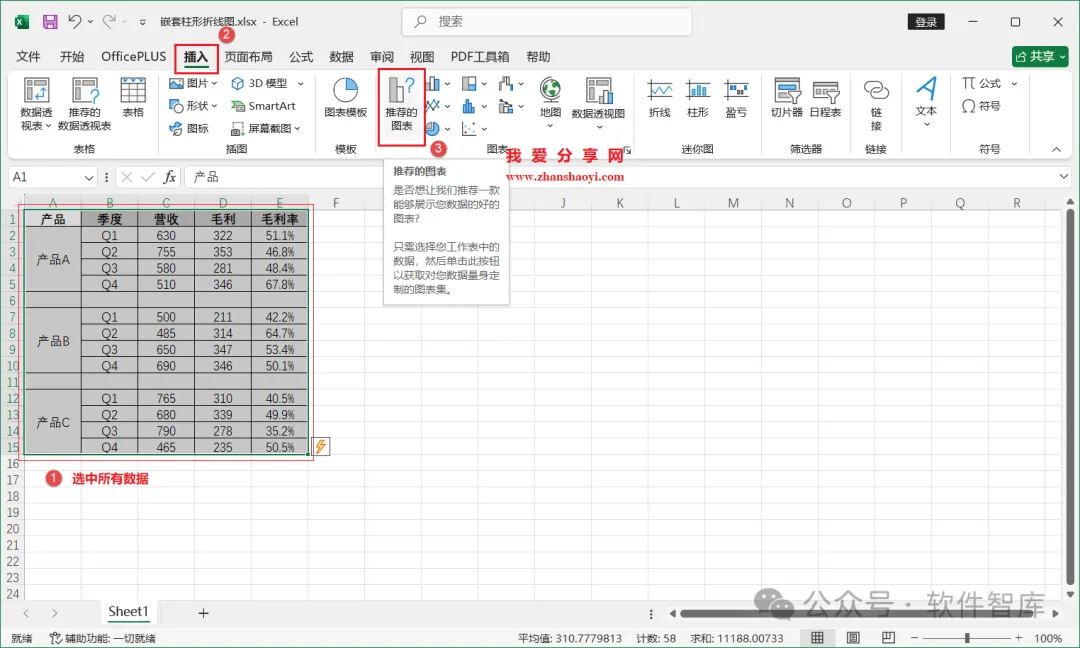

3、第一步，插入柱形折线组合图，先选中所有数据，然后点击菜单栏中【插入】，在图表栏中点击【推荐的图表】；

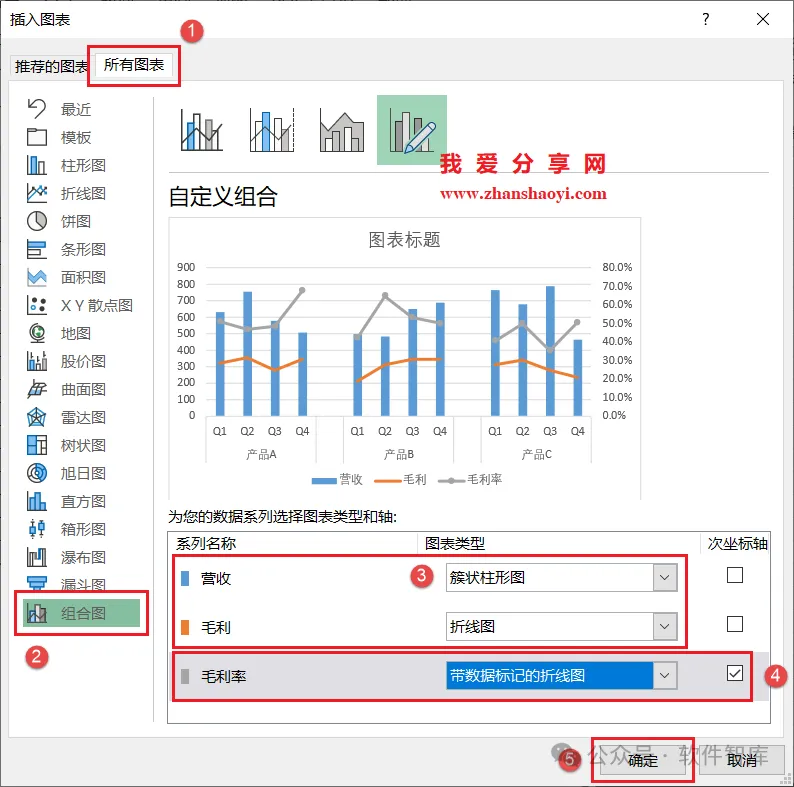

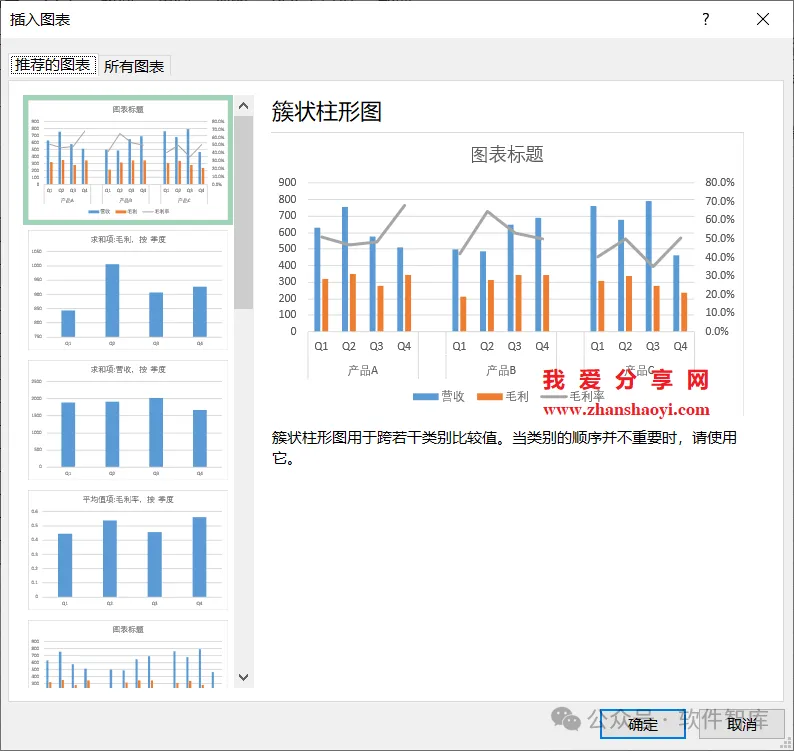

4、打开如下插入图表对话框，先点击【所有图表】选项卡，然后点击左侧栏中【组合图】，然后将营收和毛利图表类型分别设置为簇状柱形图和折线图，再将毛利率图表类型设置为带数据标记的折线图，并将其放置在次坐标，点击【确定】；

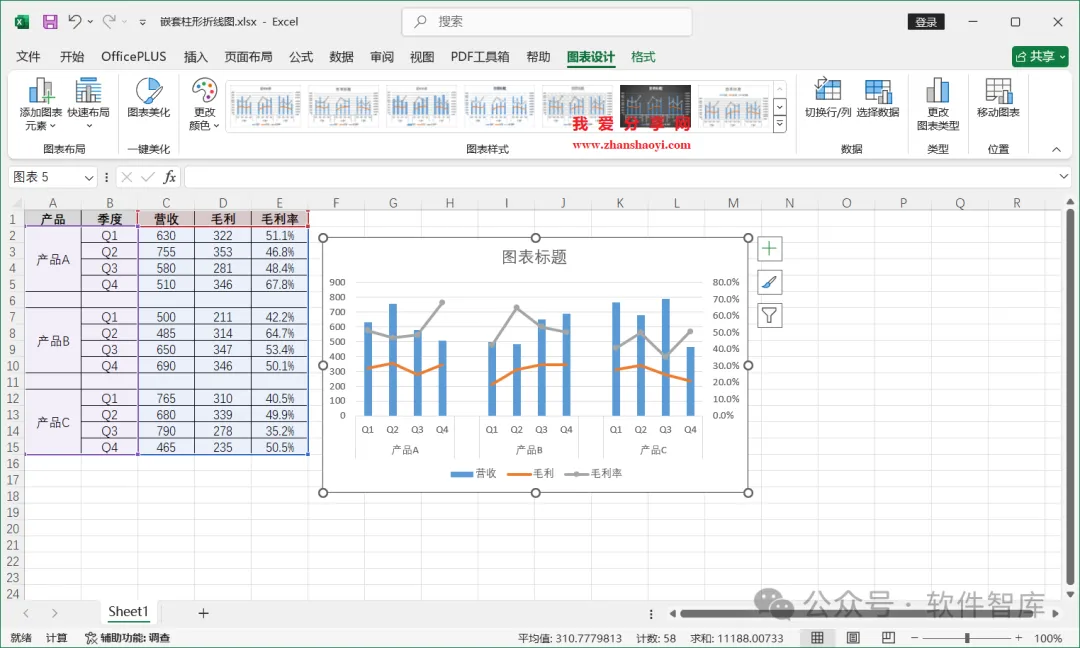

5、默认插入的组合图效果如下：

▎网络版（仅个人使用）：

http://www.zhanshaoyi.com/24060.html

（复制上面的链接粘贴至电脑浏览器网址栏中打开）

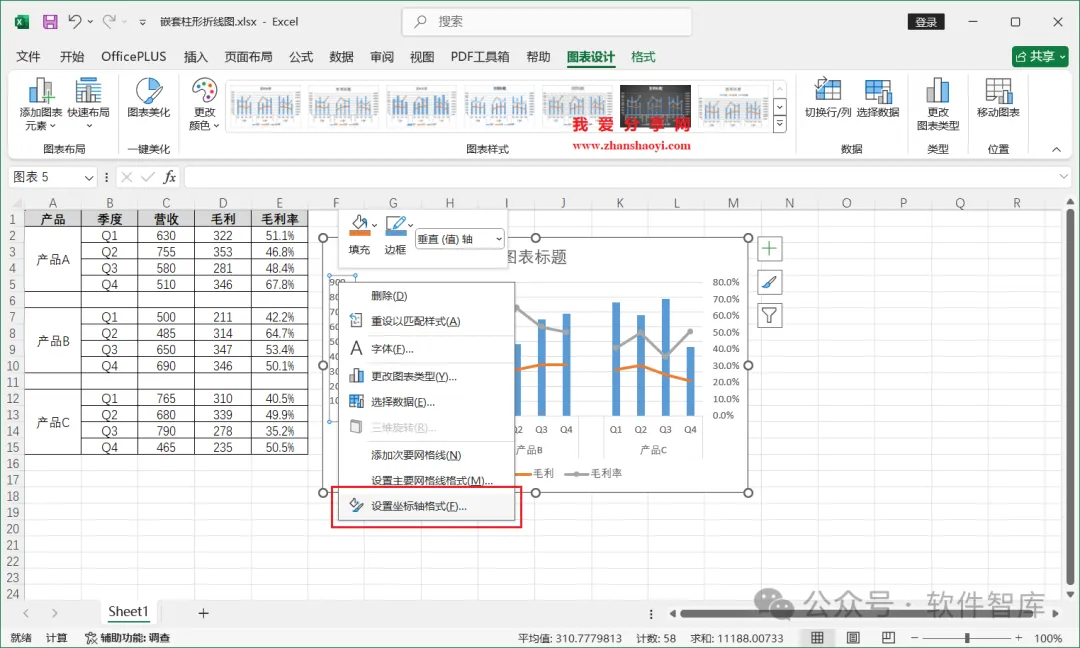

6、第二步，柱形折线分离，下面通过调整主次坐标轴的最大值最小值，让主次坐标轴上两个数据系列分离展示，使图表更加清晰；鼠标右击主纵坐标轴选择【设置坐标轴格式】；

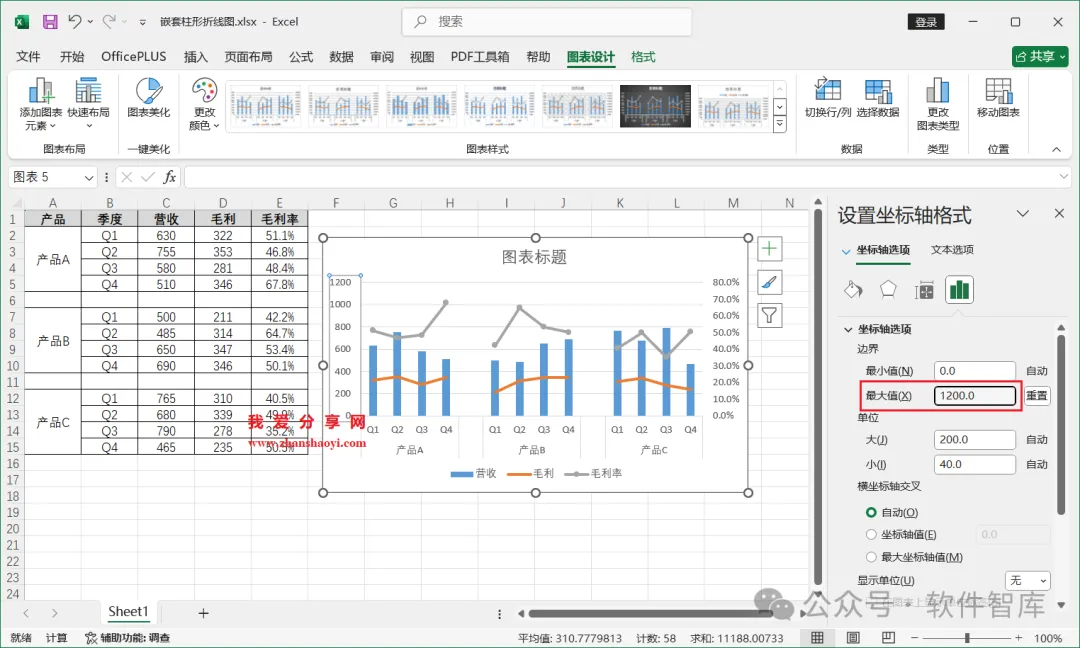

7、这里将最大值调大为1200，将柱形图下移；

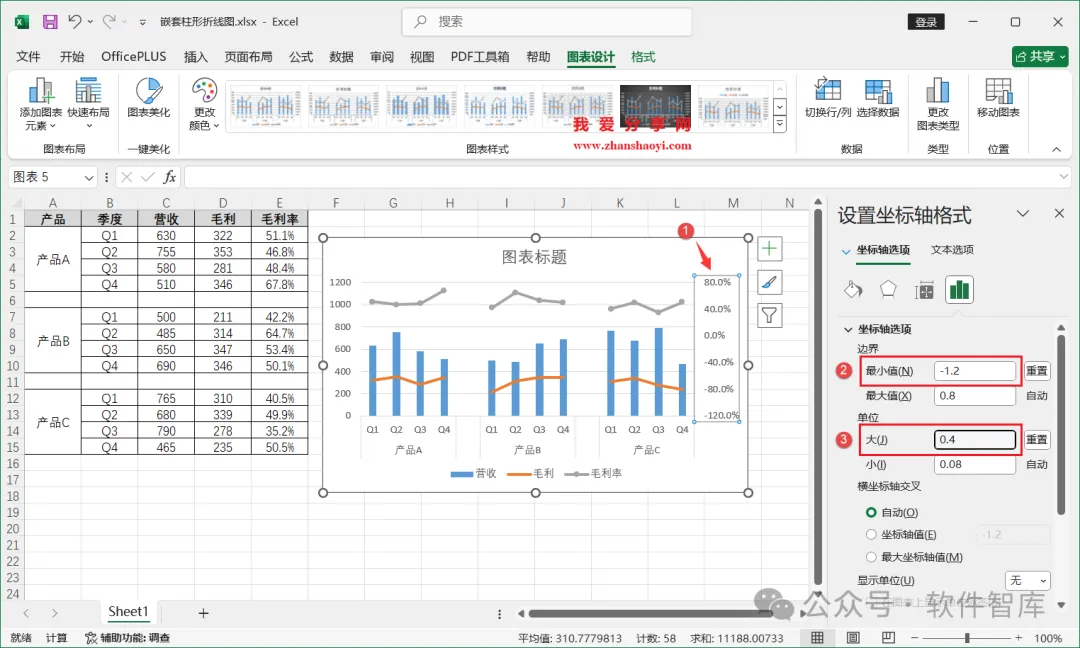

8、继续鼠标点击次纵坐标轴，这里将最小值调大为-1.2，将折线图上移；

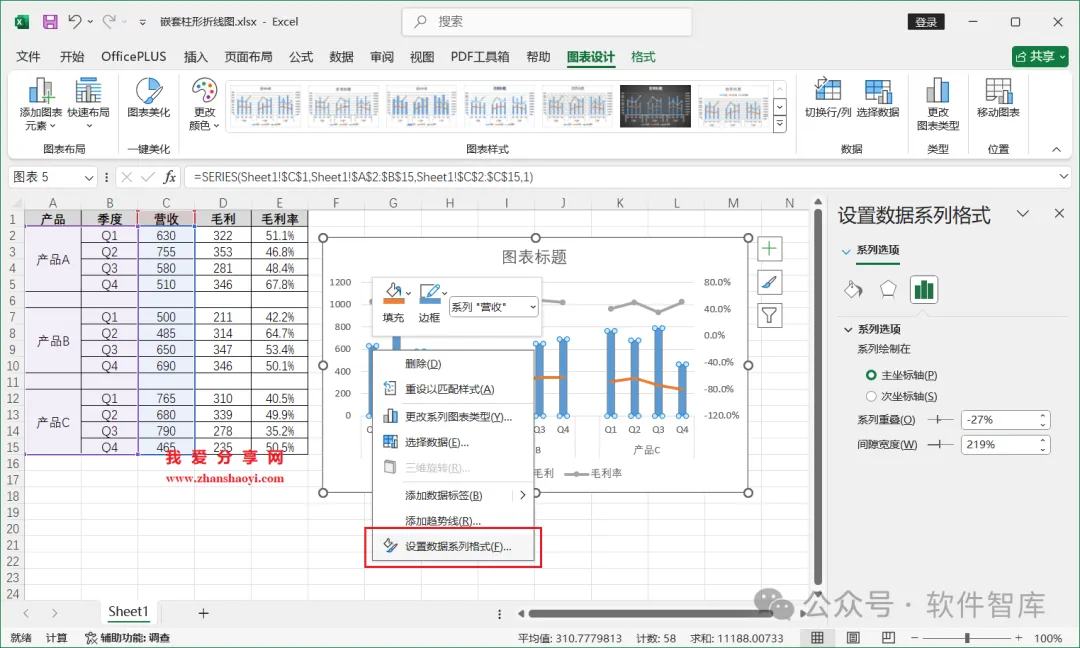

9、第三步，调整柱形宽度，鼠标右击柱形选择【设置数据系列格式】；

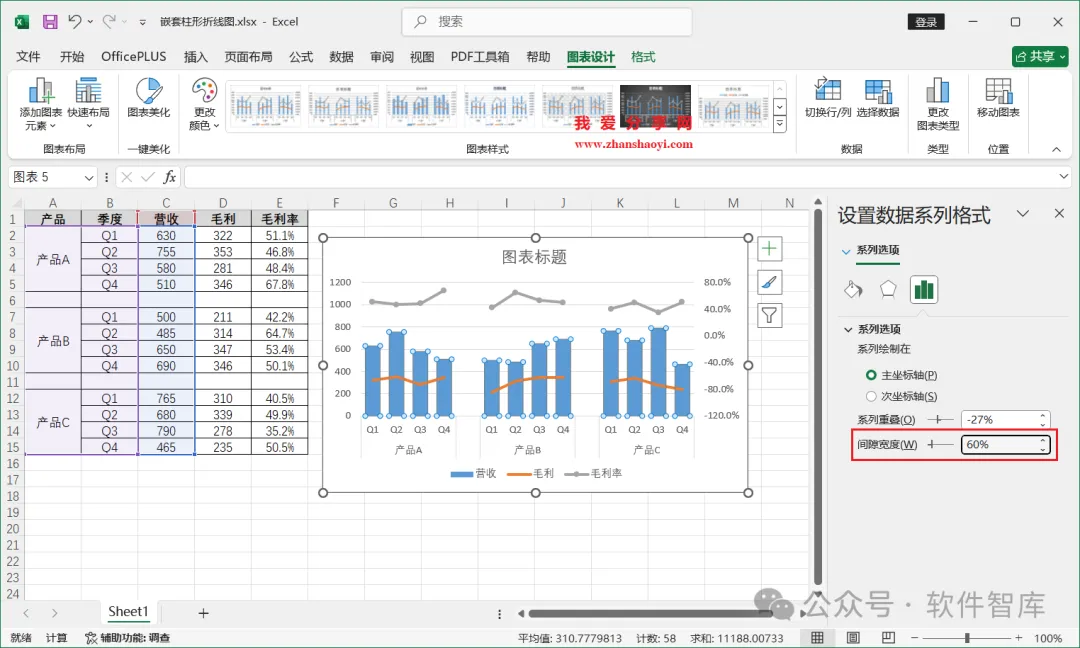

10、将柱形系列重叠设置为100%，间隙宽度设置为60%；

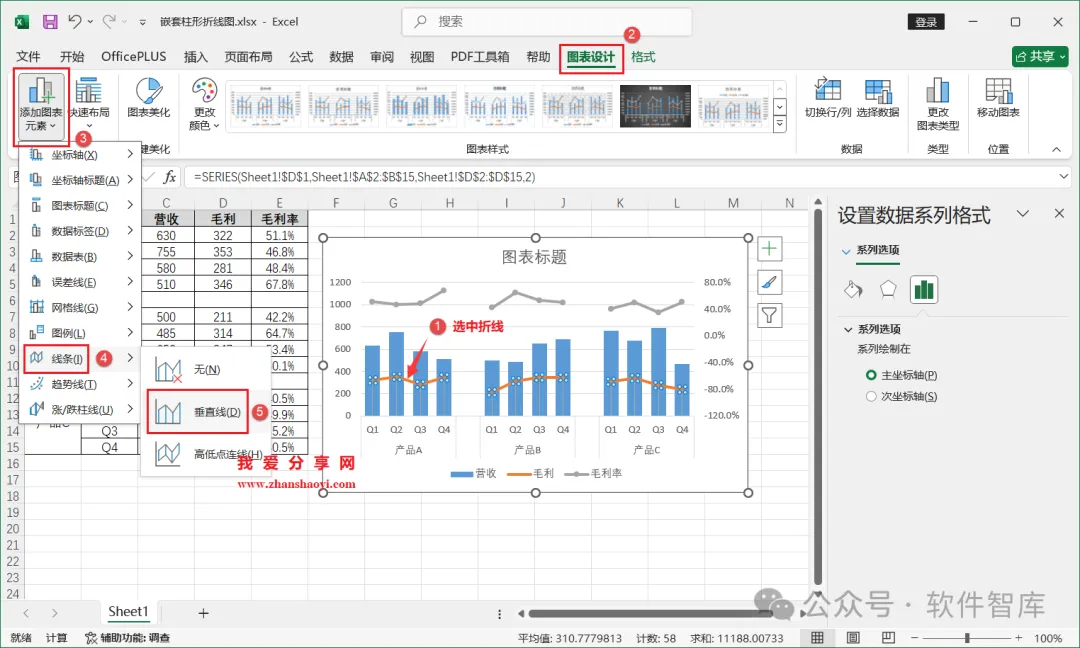

11、第四步，设置嵌套柱形，先选中毛利折线，然后点击菜单栏中【图表设计】，点击【添加图表元素】→【线条】→【垂直线】，添加垂直线；

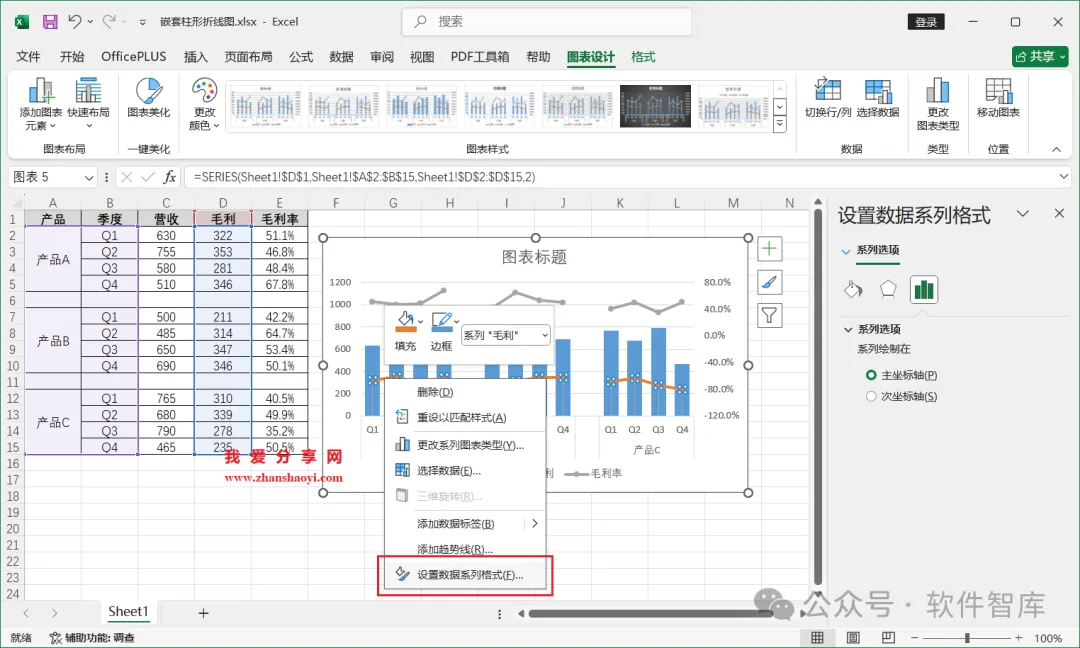

12、鼠标右击折线选择【设置数据系列格式】；

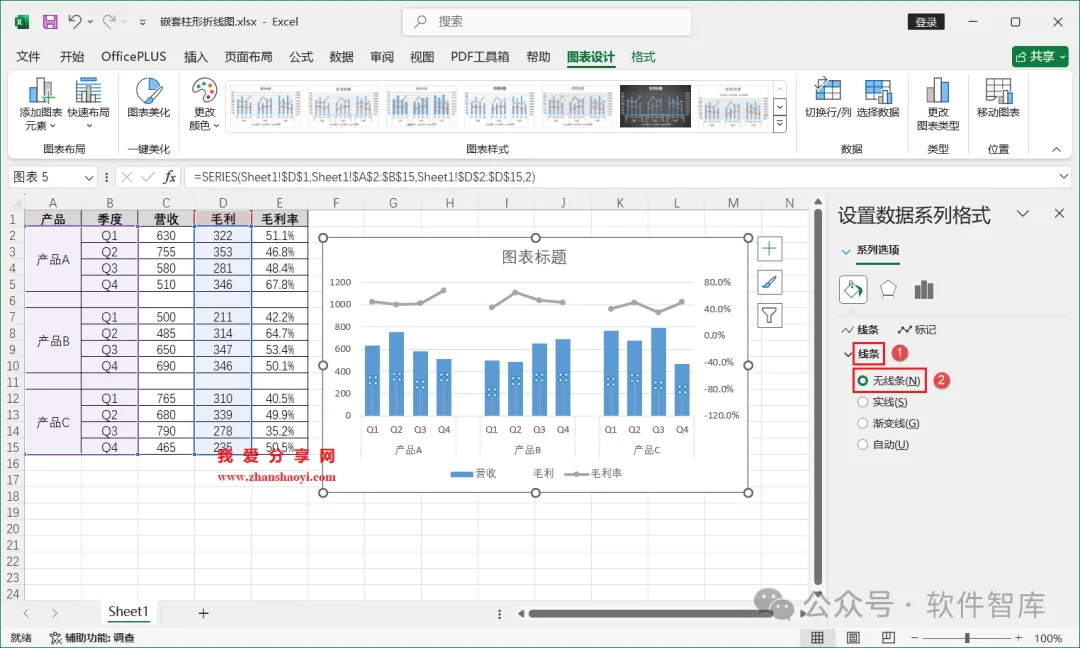

13、勾选【无线条】隐藏折线

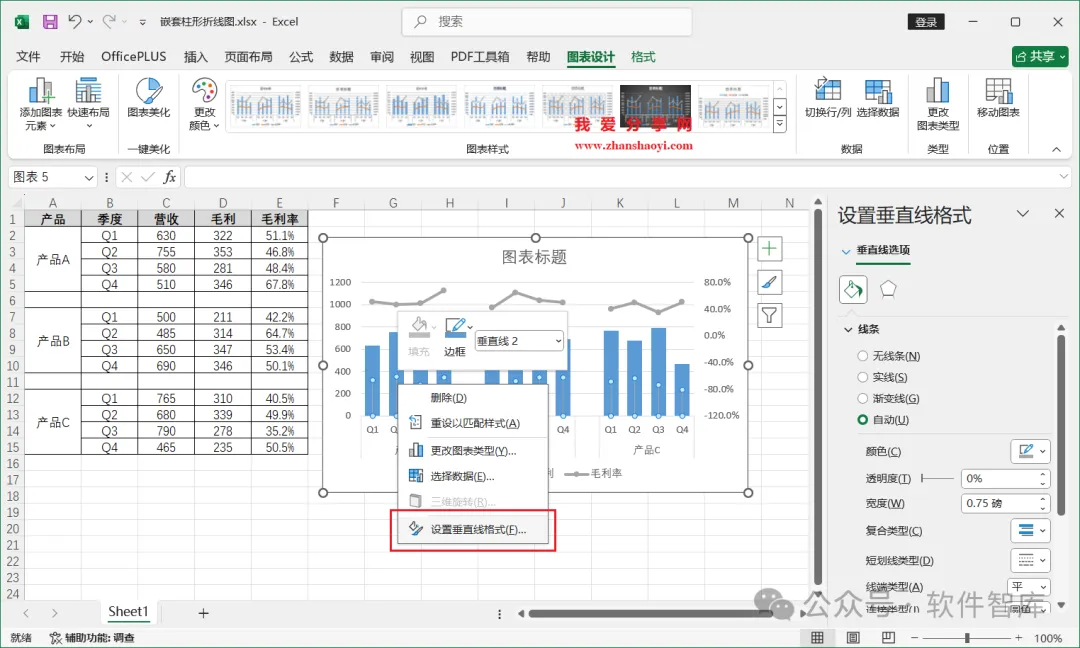

14、下面调整线条宽度，鼠标右击垂直线选择【设置垂直线格式】；

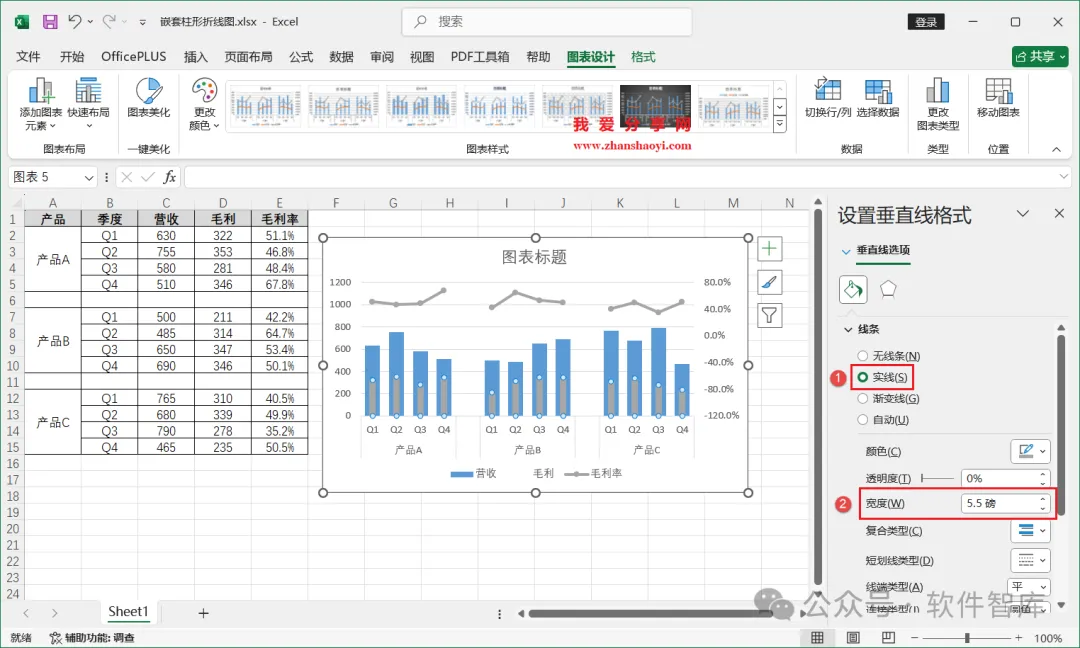

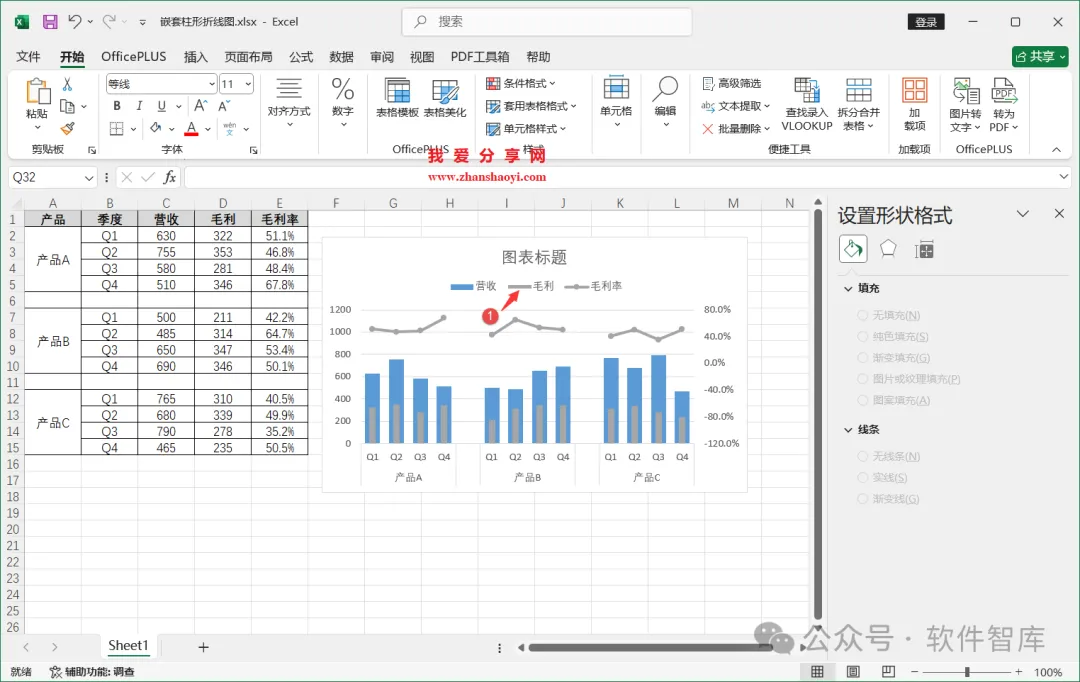

15、根据实际调整线条宽度，这里设置为5.5磅，如下，小柱形嵌套在大柱形里；

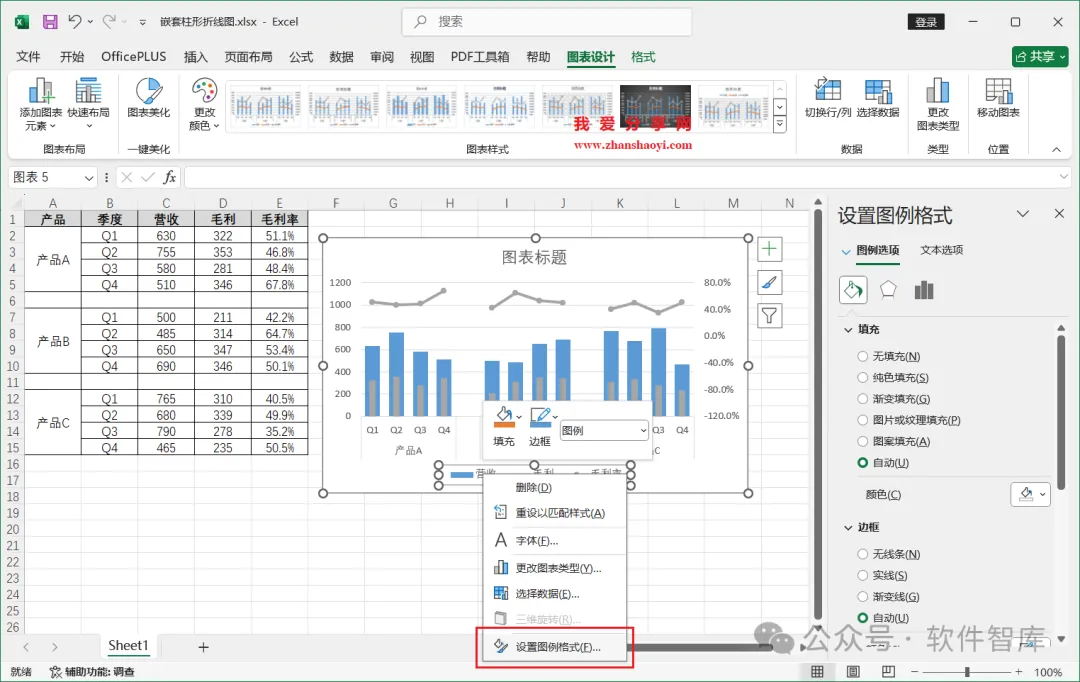

16、第五步，调整图例位置，鼠标右击图例选择【设置图例格式】；

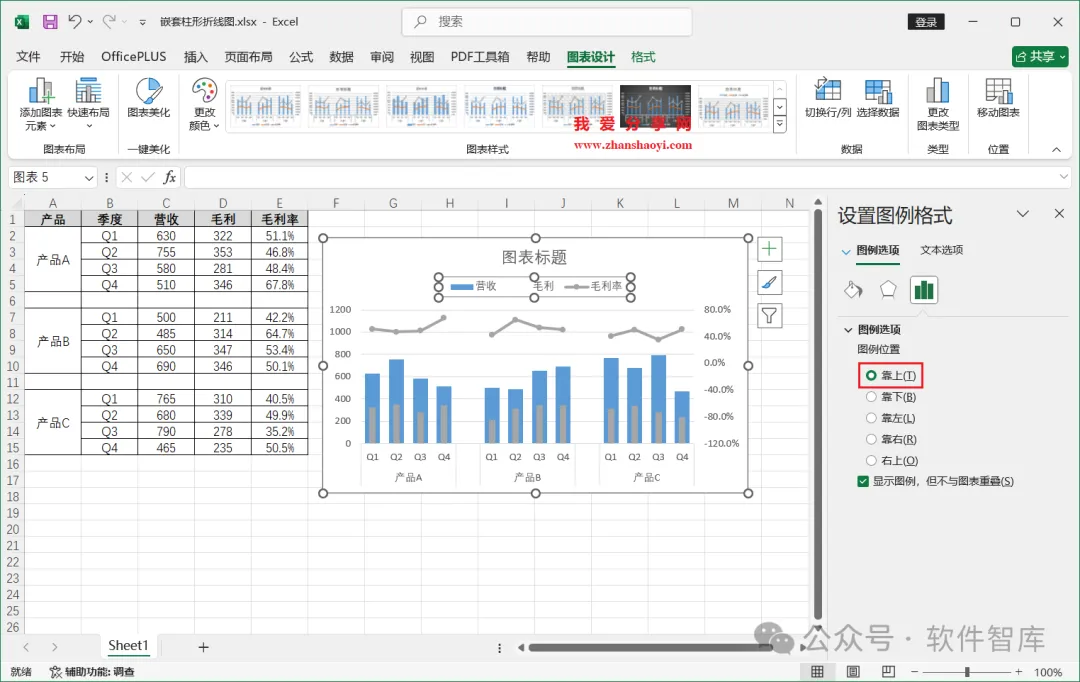

17、勾选【靠上】；

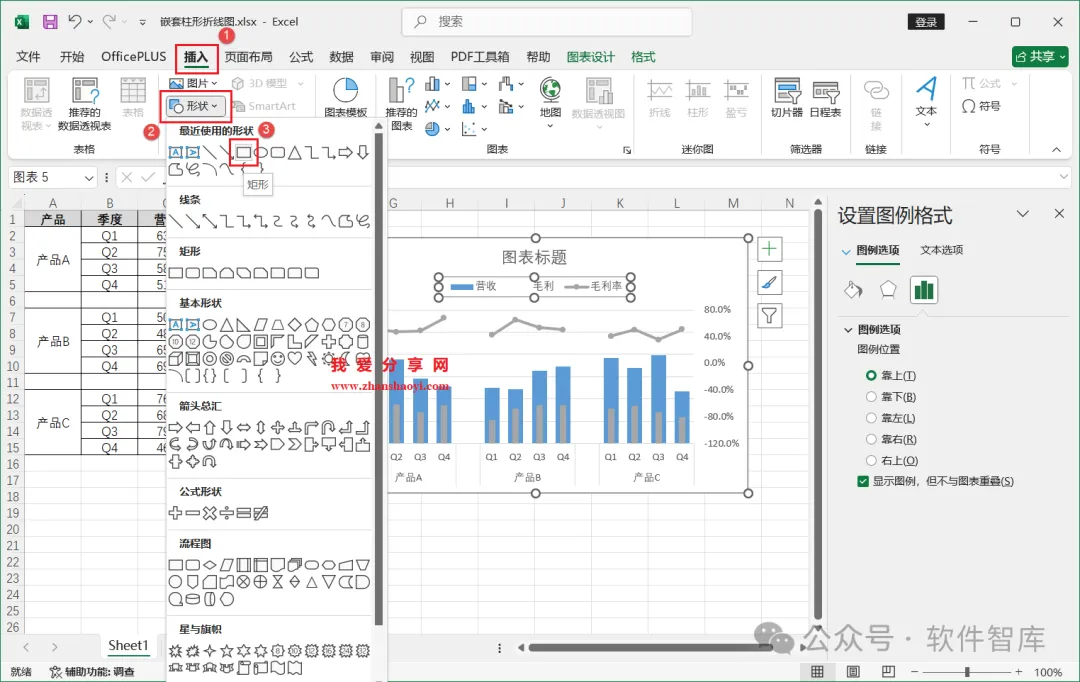

18、插入柱形块，

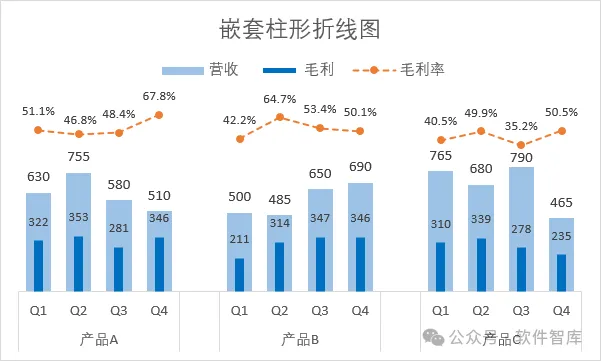

19、最后，美化图表：修改标题、调整柱形填充色和折线线型等，完成嵌套柱形折线图效果如下，有需要的小伙伴赶紧试试~~
