一文搞懂 COORD(笑脸工具)解算七参数
明辨经纬秩序，方能重构时空
在GIS和测绘领域，坐标转换是每个从业者都会遇到的“拦路虎”，而COORD软件（因其经典图标被俗称为“笑脸工具”）则是国内最常用、最轻量级的坐标转换与参数解算神器。
本文将从原理、痛点（经纬度顺序问题）、实操步骤、控制点布设要求到避坑指南，全方位教你如何使用笑脸工具解算七参数。
一、 核心原理解析：什么是“七参数”？
在GIS中，坐标系建立在“椭球体”之上（比如WGS84、CGCS2000、北京54）。当你需要将数据从一个椭球体转换到另一个椭球体（尤其是两个椭球体的中心不重合时），就需要进行三维空间的三维转换。

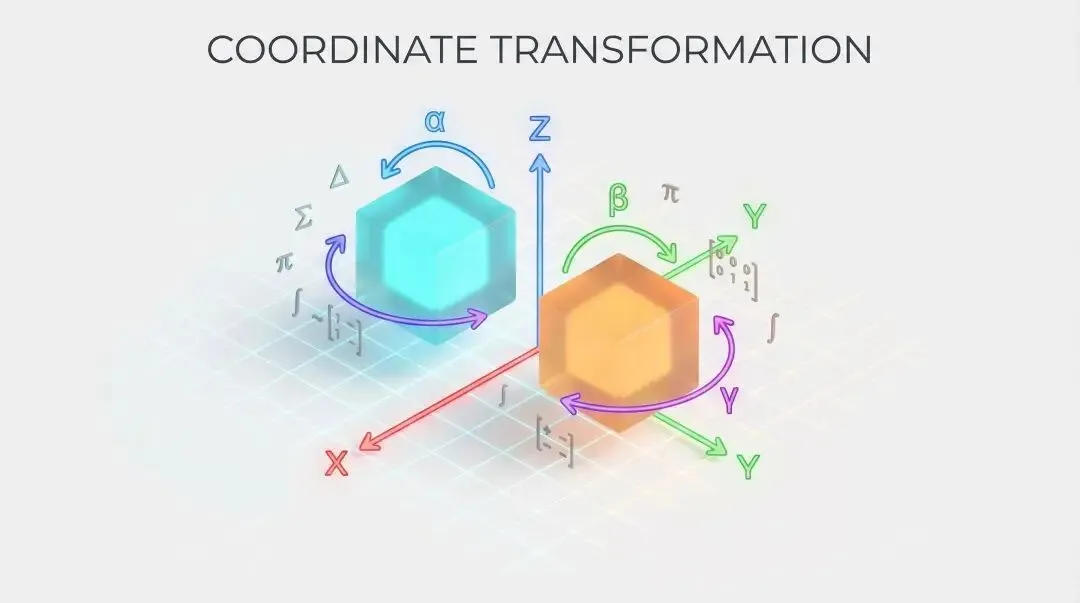

最严谨的转换模型是Bursa-Wolf模型（布尔莎模型），它包含7个参数：
-
3个平移参数（ΔX, ΔY, ΔZ）：两个椭球体中心的空间坐标差。
-
3个旋转参数（α, β, γ）：两个椭球体坐标轴之间的相对旋转角度。
-
1个尺度参数（k/m）：两个坐标系之间的比例缩放因子。
通俗理解： 假设把坐标系比作一个长方体盒子，要把A盒子完全贴合到B盒子的位置，你需要移动它（平移）、转动它（旋转）、以及放大或缩小它（尺度）。这7个数值就是指导你怎么动手的“说明书”。
二、 初学者最大痛点：X/Y与经纬度到底谁是谁？
在动手之前，必须先解决GIS界最大的“乌龙”——坐标顺序问题。很多初学者解算失败，90%是因为坐标输反了！
1. 数学/GIS坐标系 vs 测绘坐标系
-
在标准GIS软件（如ArcGIS）中：
-
X轴是横轴（向东），代表经度（Longitude, L或E）。
-
Y轴是纵轴（向北），代表纬度（Latitude, B或N）。
-
坐标对通常是：(X, Y) 即 (经度, 纬度)。
-
在我国传统测绘领域（也是COORD软件的默认逻辑）中：
-
X轴是纵轴（指向正北），代表纬度（B或N）。
-
Y轴是横轴（指向正东），代表经度（L或E）。
-
坐标对通常是：(X, Y) 即 (纬度, 经度)。
2. 如何避免混淆？
不要死记硬背X和Y，认准英文字母含义：
-
看到 B (Boden纬度) 或 N (North北) 或 纬度 👉 它一定是南北方向的值（数值通常在 0~90 之间）。
-
看到 L (Longitude经度) 或 E (East东) 或 经度 👉 它一定是东西方向的值（在中国，数值通常在 73~135 之间）。
💡 笑脸工具中的铁律：
在使用COORD时，列表里的 X 对应的是纬度/北坐标(N)，Y 对应的是经度/东坐标(E)。输入时务必看清表头！
三、 核心规范：控制点的分布要求（极其重要）
参数算得准不准，很大程度上取决于你选用的“公共点”（控制点）好不好。控制点的选取和分布必须严格遵循以下测绘规范：
1. 数量原则：冗余与排错
数学上3个点就能解算七参数，但绝对不要只用3个点！3个点没有多余观测值，一旦其中某个点输入错误或本身发生位移，软件无法察觉，算出的参数将完全错误。
-
建议： 至少使用 4~5个 质量优良的控制点。点位越多，最小二乘法拟合的精度越可靠。
2. 包络原则：绝对禁止“外推”
控制点所围成的多边形范围，必须完全包围（包络）你想要进行转换的数据区域。
-
内插（安全）： 你要转换的图层在控制点包围的圈内，精度有保障。
-
外推（危险）： 所有控制点都在区域的南边，你想用这组参数去转换北边的数据。距离控制点越远，误差呈指数级放大，可能产生几米甚至几十米的偏差！
3. 均匀性原则：避免扎堆分布
控制点应在整个测区内均匀散开。
-
错误示范： 测区有10平方公里，但找的5个控制点全部集中在其中1平方公里的小区内。
-
正确示范： 测区的四个角落各分布1个点，测区中心地带分布1个点（俗称“四角一中心”布网法）。
4. 几何强度原则：避免共线
控制点绝对不能近似排列在一条直线上。如果3个或以上的点近似在一条直线上，会导致法方程矩阵“病态”，解算出的旋转参数和平移参数极不稳定，毫无参考价值。
5. 三维空间分布原则（高程考量）
七参数是三维转换，不仅要有高程数据（Z/H），而且控制点之间最好有一定的地形高差。如果所有点都在绝对同一水平面上，Z轴相关的参数解算精度会相对较弱。
四、 笑脸工具（COORD）解算七参数：手把手实操
第一步：准备合格的控制点数据
根据上述原则，准备至少4个在两个坐标系下都知道具体坐标且分布合理的控制点，以下是模拟的5组控制点，其中投影坐标的中央经线为120°：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
第二步：投影设置

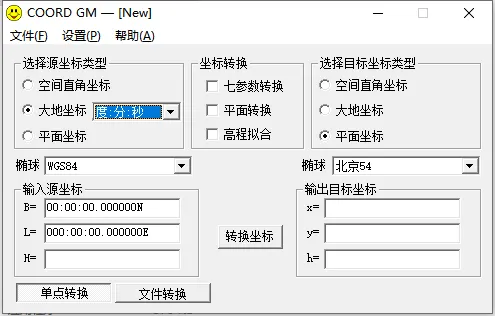

👉 打开软件，进入解算界面

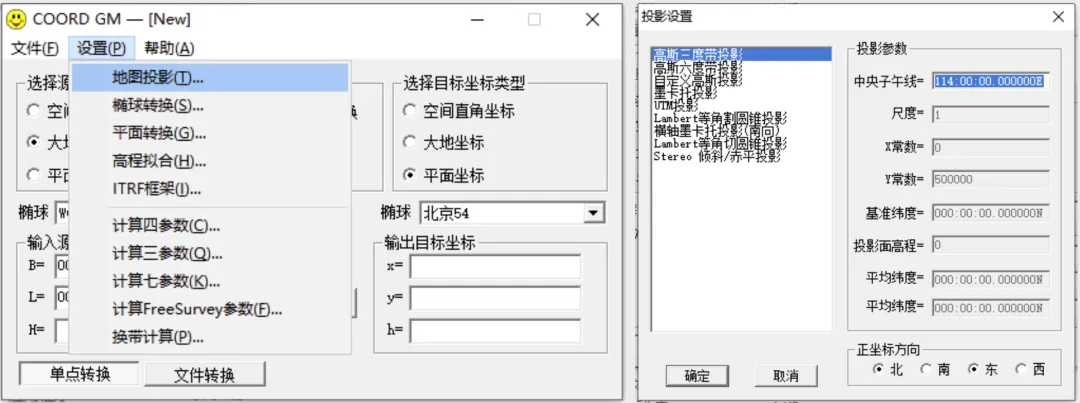

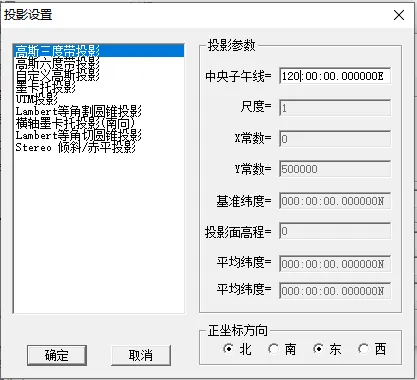

👉 点击菜单栏的 【设置】 -> 【地图投影】。
👉根据控制点，这里我们选择【高斯三度带投影】->【投影参数】->【中央子午线】->120->【确定】
（中央子午线填错，参数全盘皆输！）
第三步：计算七参数

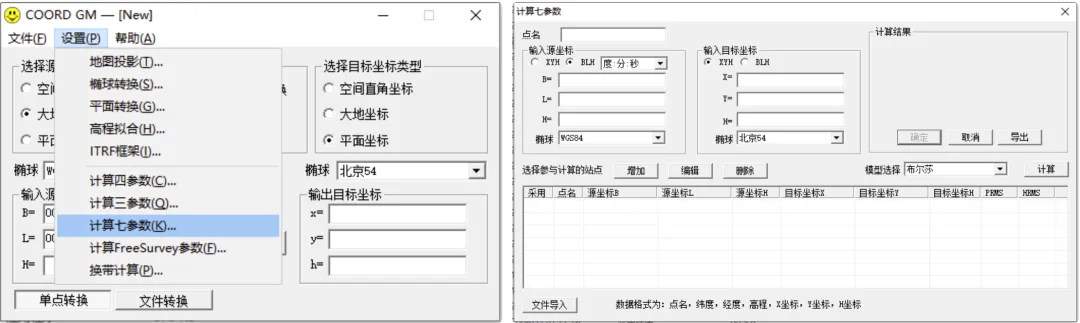

👉 点击菜单栏的 【设置】 -> 【计算七参数】。

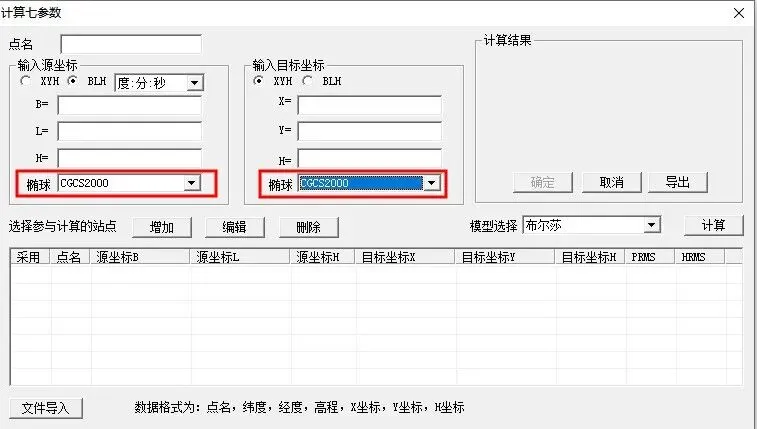

👉 设置源坐标系与目标坐标系
-
选择椭球体： 源选择 CGCS2000，目标选择 CGCS2000。
第四步：录入坐标数据（注意格式陷阱）
👉添加控制点
⚠️ 严重警告：角度格式陷阱！

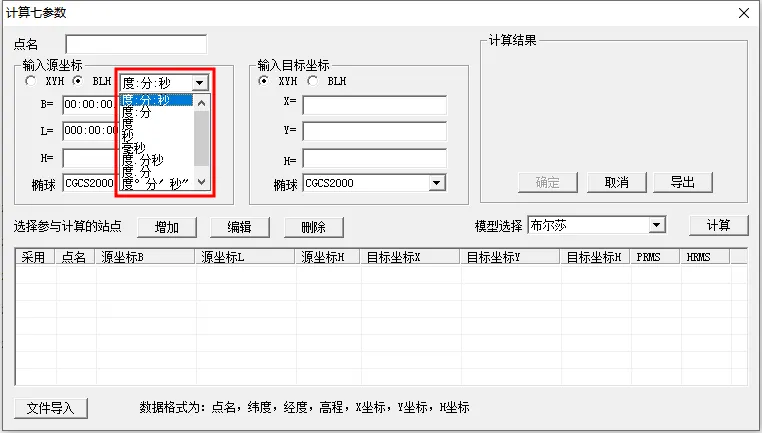

COORD 输入经纬度时，默认格式通常是 度:分:秒
可选格式：度:分:秒、度:分、度、秒、毫秒、度.分秒、度.分、度°分’秒”
-
118°30’45″，在软件中必须输入为 118.3045
-
如果是度（118.5125°），请在软件【设置】中将单位改为度，或手动换算。

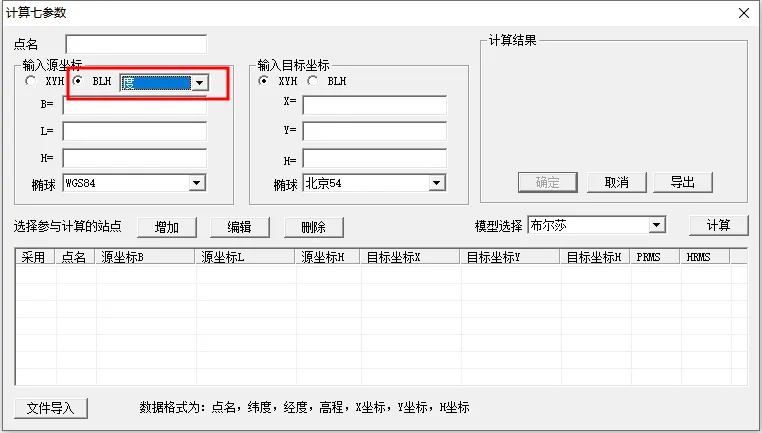

👉 由于将控制点的经纬度坐标都已经换算成度，故这里选择格式为 度
👉模型选择
-
保持默认：布尔莎

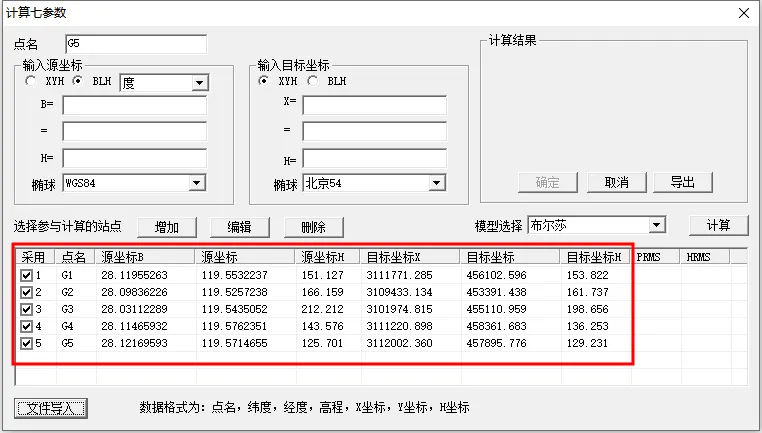

👉添加控制点
第五步：点击“计算”并查看残差（核心质检环节）

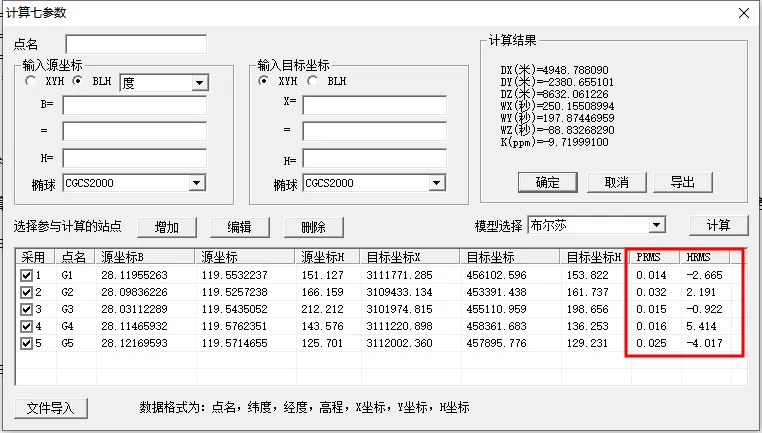

👉点击【计算】后生成 7 个参数（DX, DY, DZ, RX, RY, RZ, K）。
特别说明：当前录入为模拟数据，高程非实际控制点的高程，故计算结果 HRMS 较大，属于正常。
很多初学者在填完坐标后，点击【计算】，看到左上角弹出了七个参数，就以为大功告成了——这是极其危险的！参数能不能用，全靠这一步的“残差检验”。
1. 初步查看列表误差（PRMS/HRMS）
点击【计算】按钮后，请先将目光看向你录入坐标的那个大表格。你会发现，表格的最右侧自动新增了 PRMS 和 HRMS 两列。
-
这代表了该控制点在参与模型拟合后的平面综合误差（PRMS）高程综合误差（HRMS）。
-
如果这里显示的数值已经大得离谱（比如大于 0.1 甚至好几米），说明数据绝对有问题，需要进一步查明原因。
2. 导出报告，揪出“内鬼”点（关键！）
由于主界面的表格只显示综合误差，要想知道具体是 X方向、Y方向 还是 Z方向 出了问题，我们必须查看详细报告：

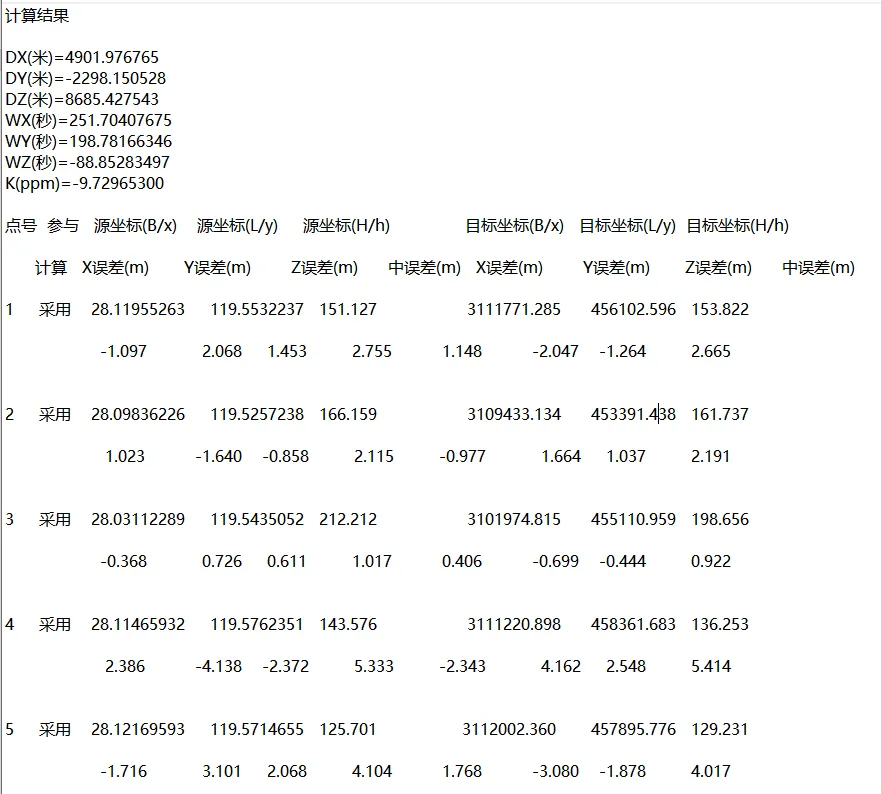

点击界面上的 【导出】按钮，软件会弹出一个详细的文本文档。在文档的中下部，找到各个点的误差明细表，重点盯住“X误差(m)、Y误差(m)、Z误差(m)”以及最后的“中误差(m)”。
💡 精度评判铁律：在常规的工程测量中，这些误差值（特别是中误差）必须在 0.010 ~ 0.050 米（即1~5厘米） 以内，这套七参数才算合格、可用！
3. 实操排错：如何剔除坏点？
如果你在报告中发现，大部分点的误差都在1~2厘米，唯独某一个点的误差高达几十厘米甚至几米（例如：点4的Y误差达到了4.162米）。这说明：
-
这个点在实地可能已经被挖掘机破坏或移位了；
-
或者你在录入时，把X和Y的数字抄反了、输错了一位小数点。
补救操作：
-
关闭报告，回到软件主界面的坐标列表中，把那个误差极大的“内鬼”点前面的勾选框取消掉（设为不参与计算）。
-
然后再次点击【计算】并重新查看报告。你会神奇地发现，排除了坏点之后，剩下点的误差瞬间降到了毫米级或厘米级——一套完美且高精度的七参数就此诞生！
第六步：导出与应用参数
确认残差合格后，记录这7个参数（注意正负号）。
注：COORD计算出的旋转角单位通常是秒（”），将其输入到ArcGIS等其他软件时，务必看清目标软件要求的是“秒”还是“弧度”，必要时进行单位换算。
五、 总结
使用COORD解算七参数，本质上是一个“输入优质已知点 -> 建立三维空间方程 ->求解误差最小的转换参数”的过程。
初学者只需牢记通关秘籍：
1. 控制点布设是灵魂：数量要够、均匀散开、完全包络测区。
2. 认清坐标系方向：分清纬度(X/N/B)与经度(Y/E/L)。
3. 细节决定成败：留意度分秒格式、中央子午线和残差检验。
💡 专业性提醒：根据国家相关规定，北京54、西安80、CGCS2000坐标系之间的转换参数属于国家秘密，精度优于±10厘米的转换参数不得私自公开传播，在实际工作中请务必注意数据的保密性。
掌握了这些，你就可以在各种历史坐标系和现代坐标系之间游刃有余地进行数据转换了。祝你实操顺利！
