夜雨聆风

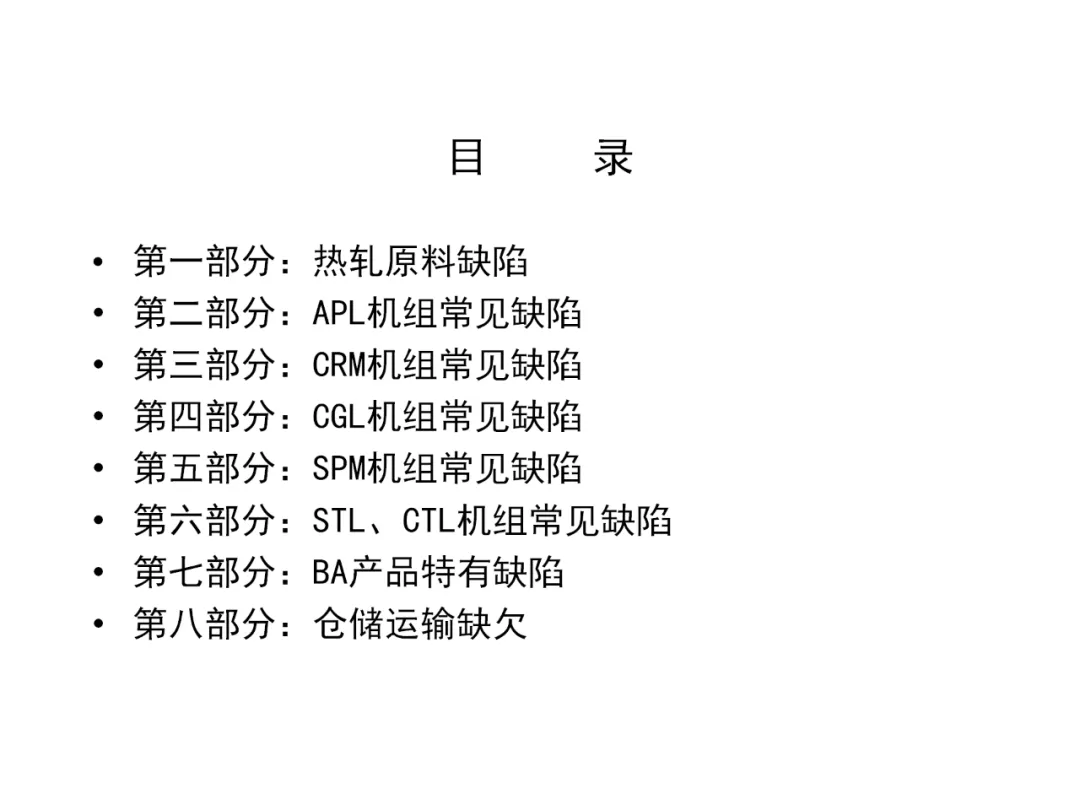

不锈钢表面缺陷手册.pptx(免费下载)
不锈钢作为现代工业与生活中不可或缺的关键材料，其卓越的耐腐蚀性高度依赖于表面那层完整、致密的钝化膜。
因此，任何表面缺陷都可能破坏这层保护膜，成为腐蚀的起始点，严重影响产品的美观、性能与使用寿命。全面了解这些缺陷的成因与特征，是进行有效质量控制的前提。

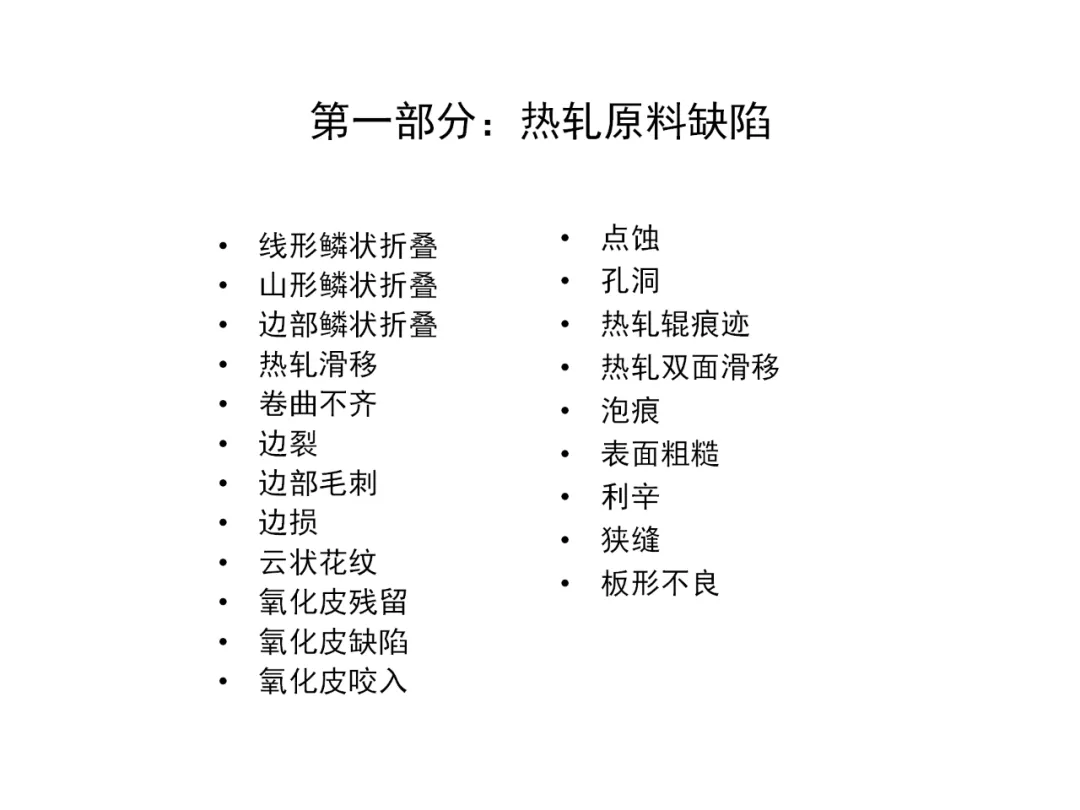

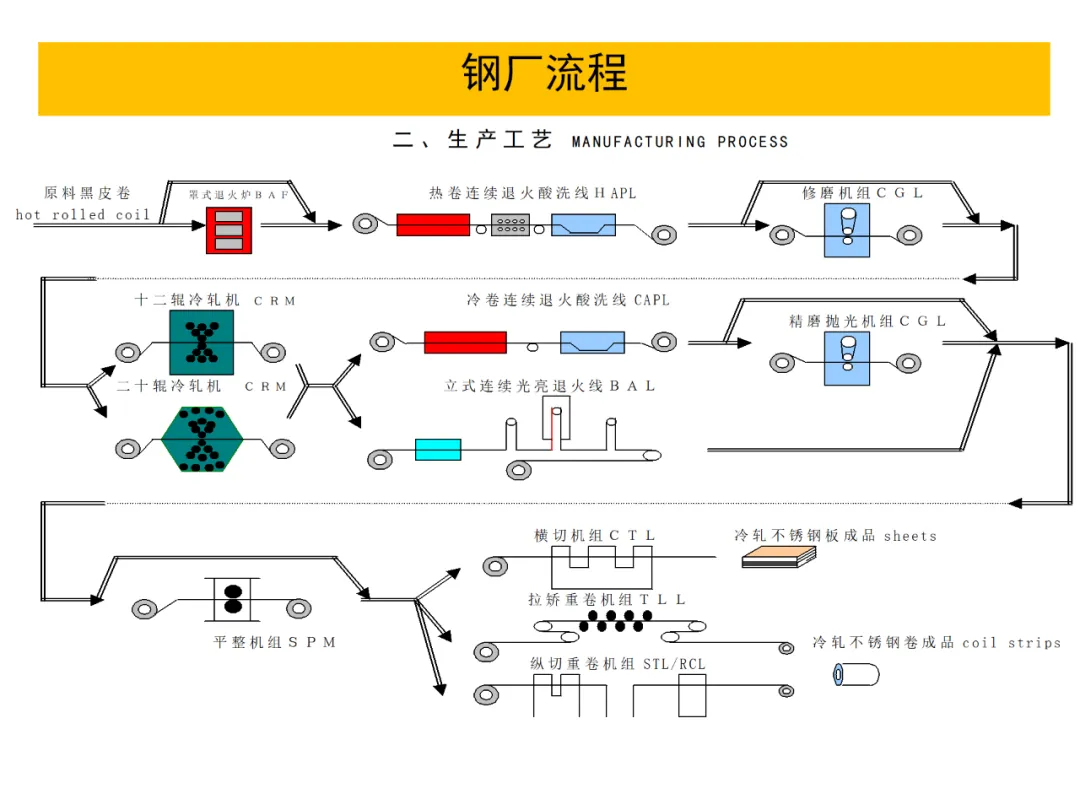

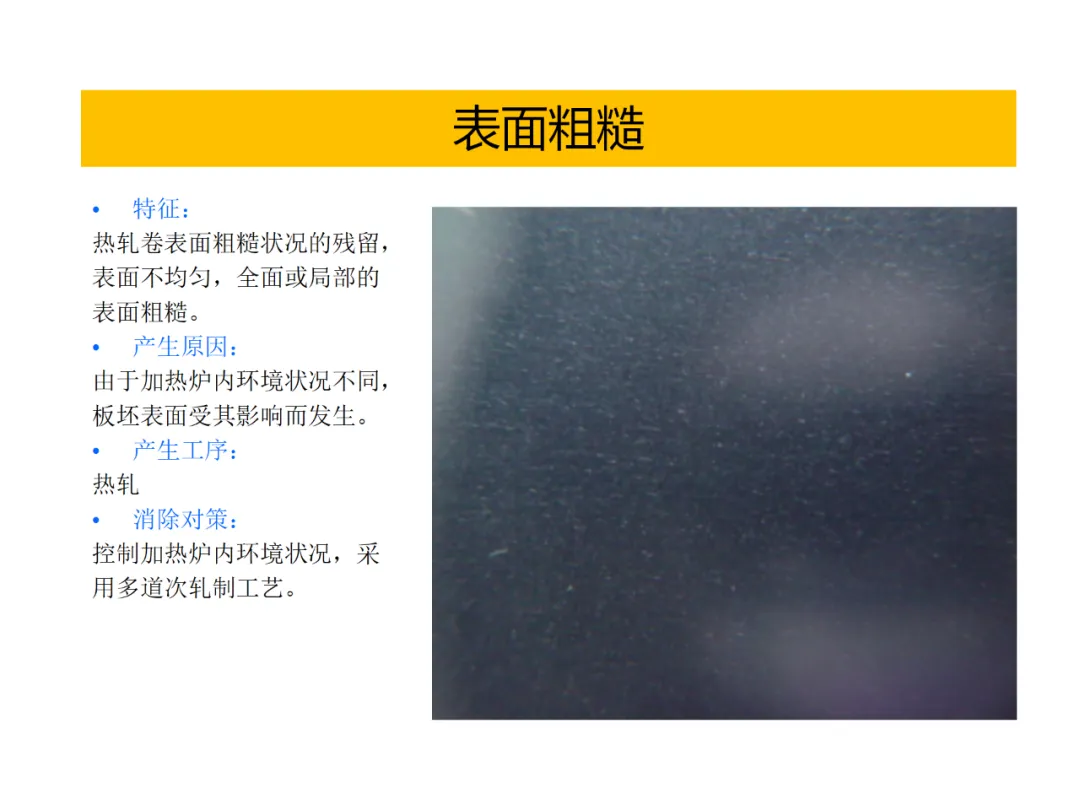

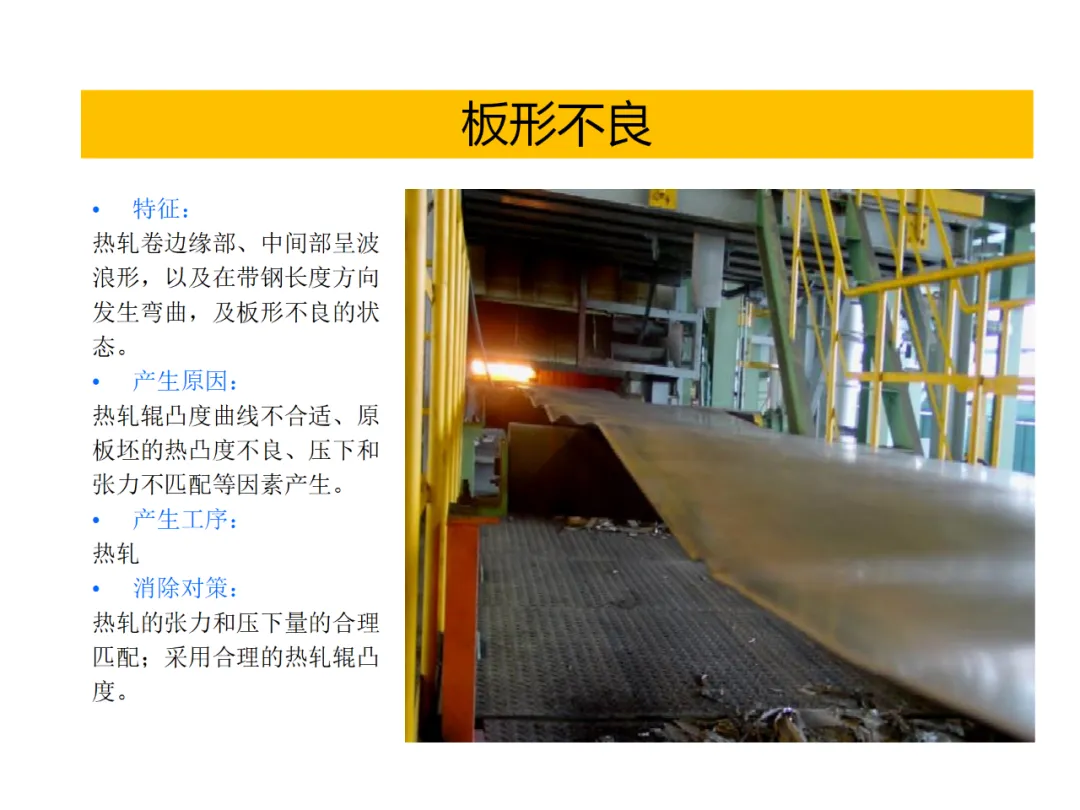

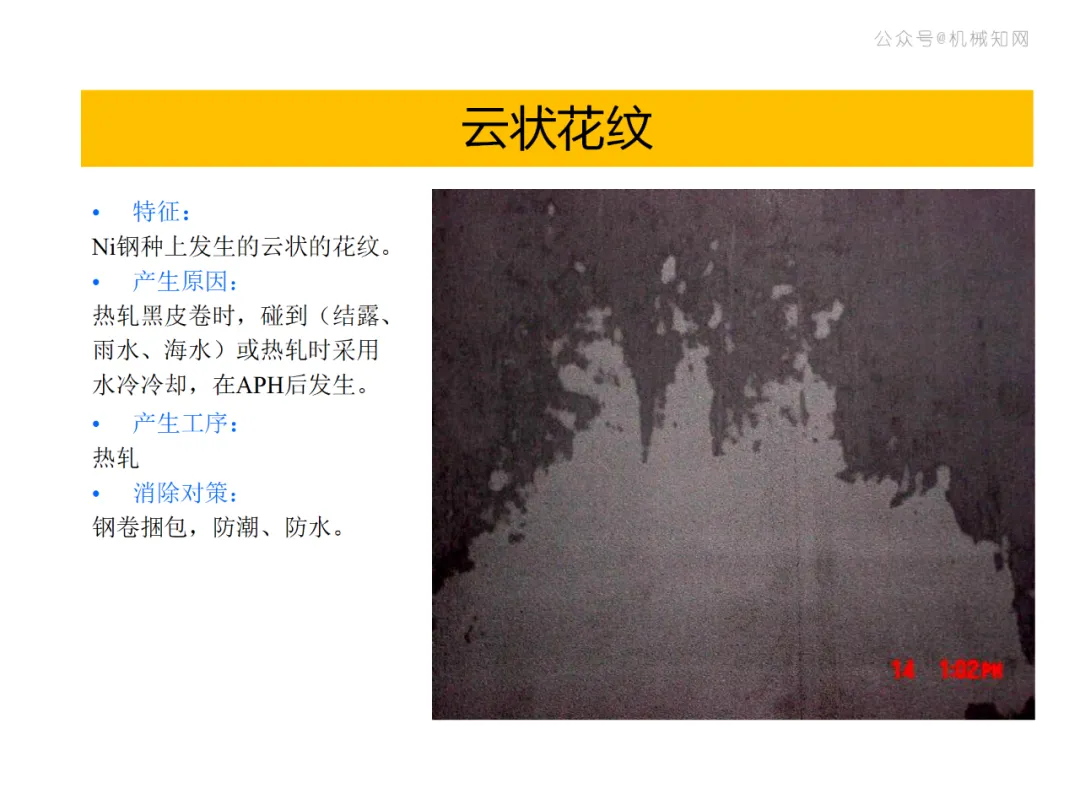

第一类，常见缺陷源于生产和加工过程。

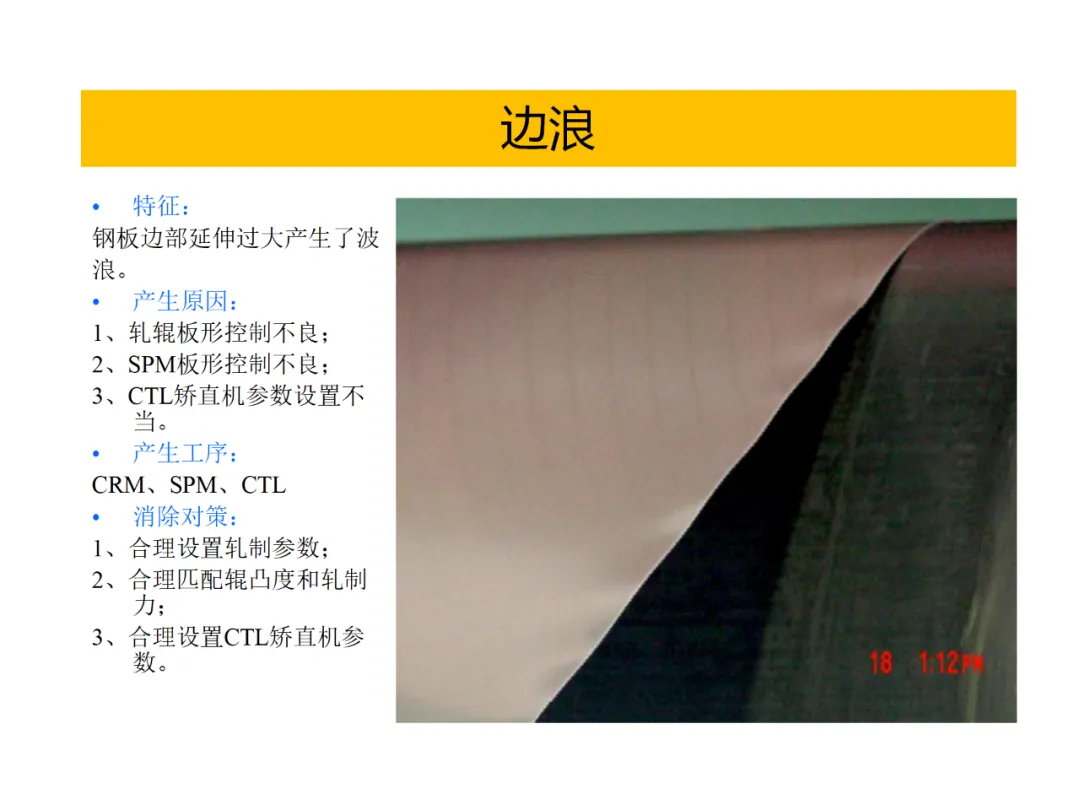

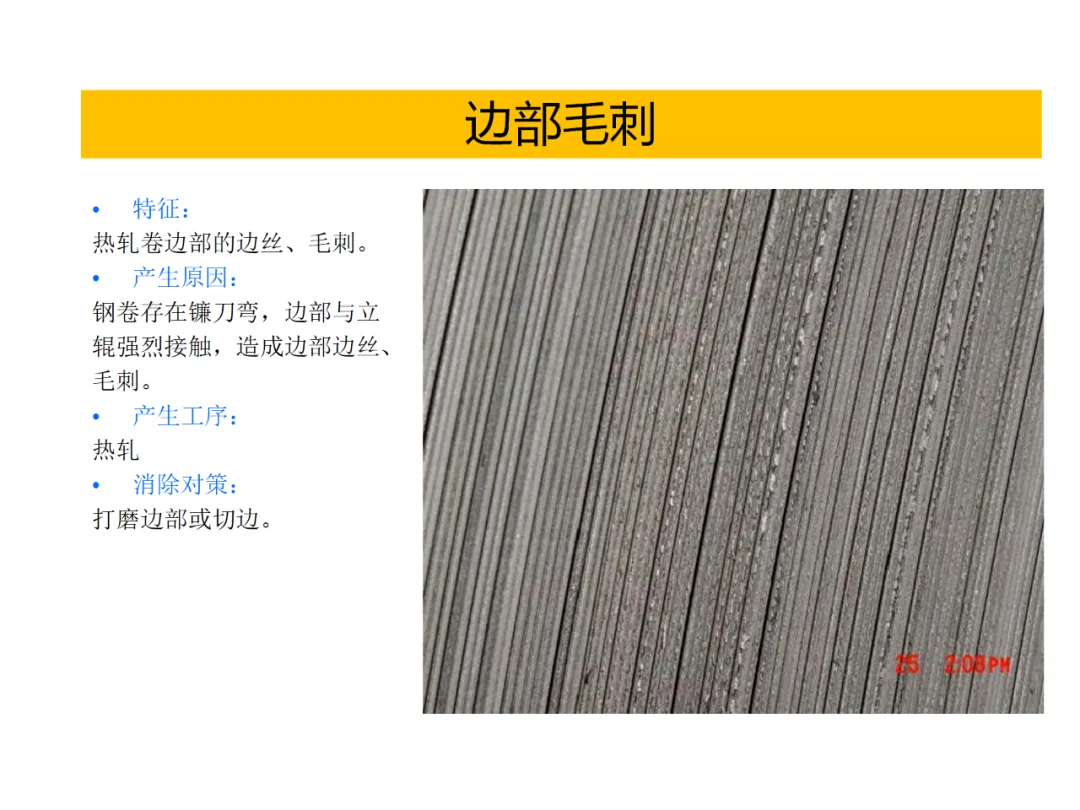

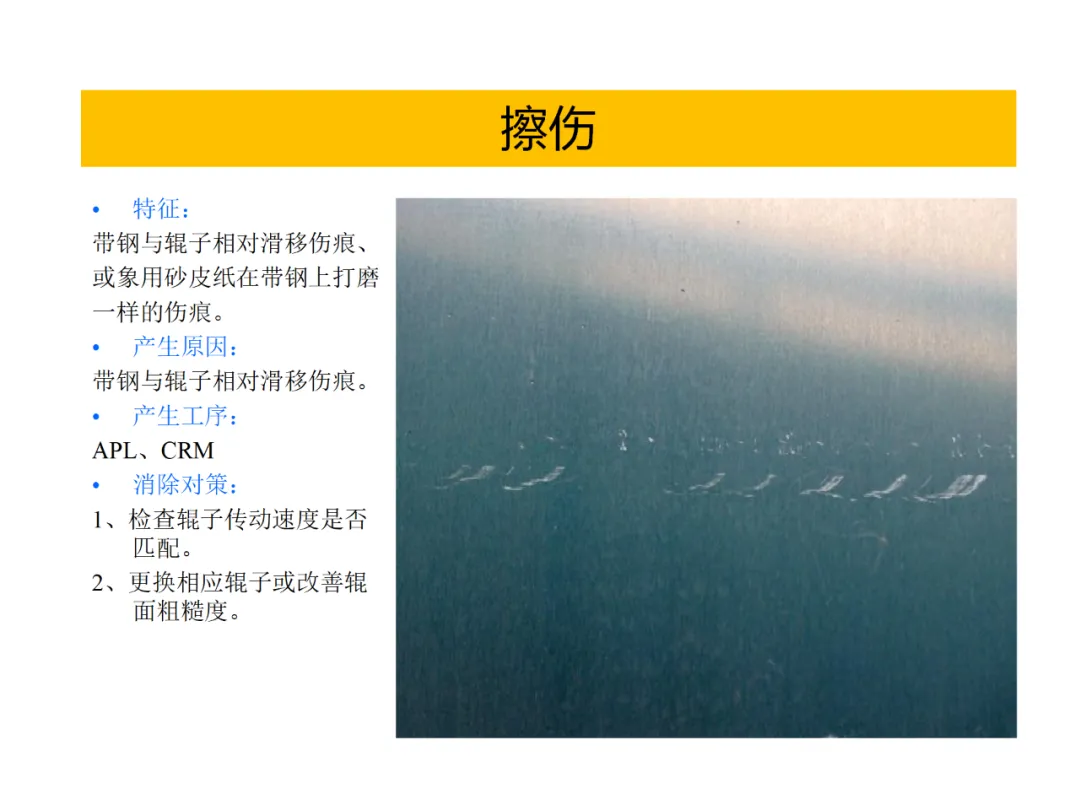

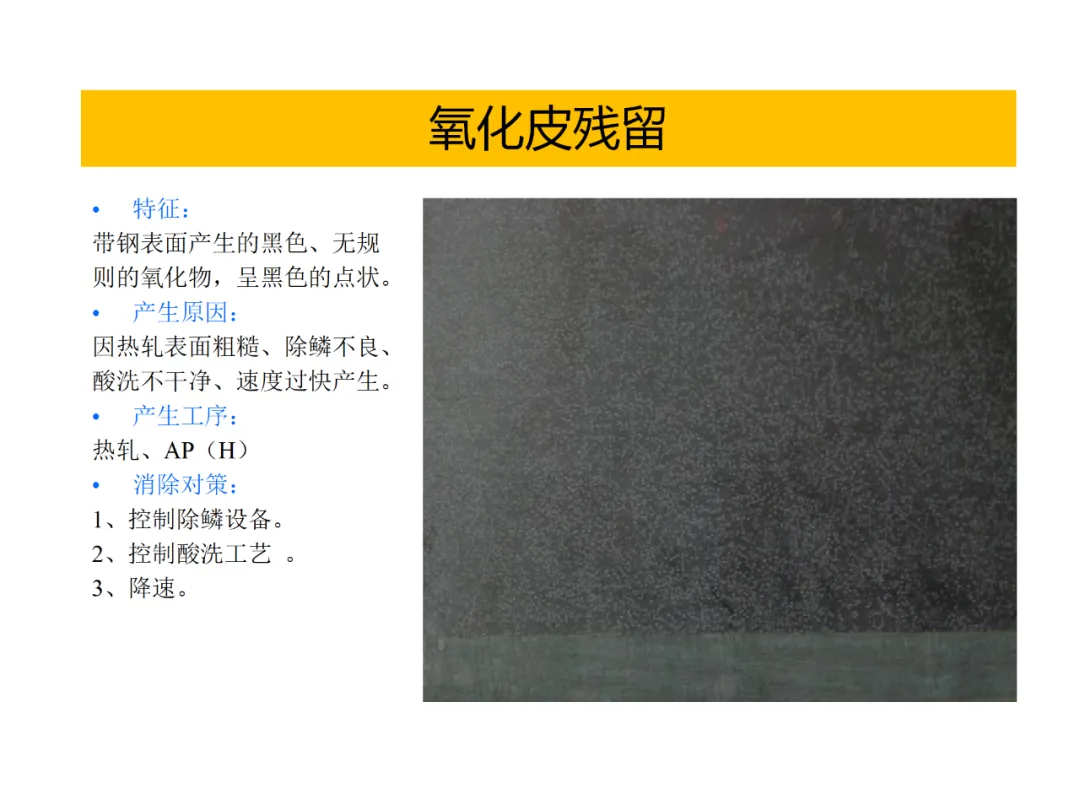

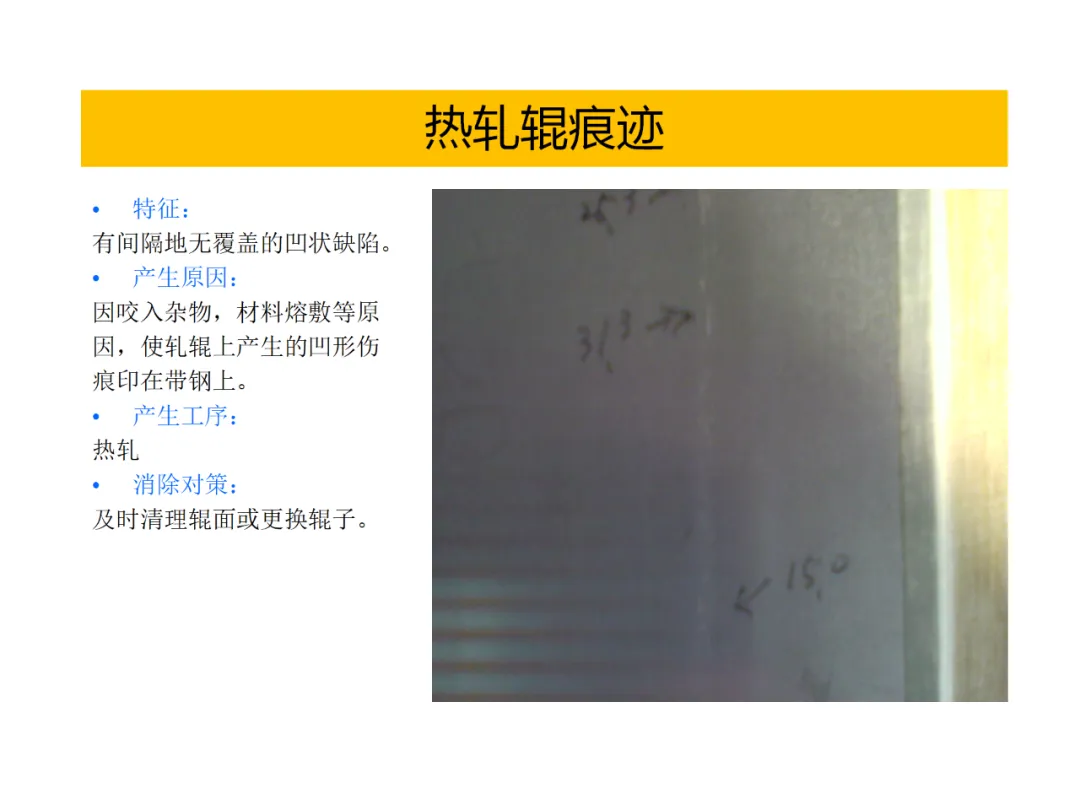

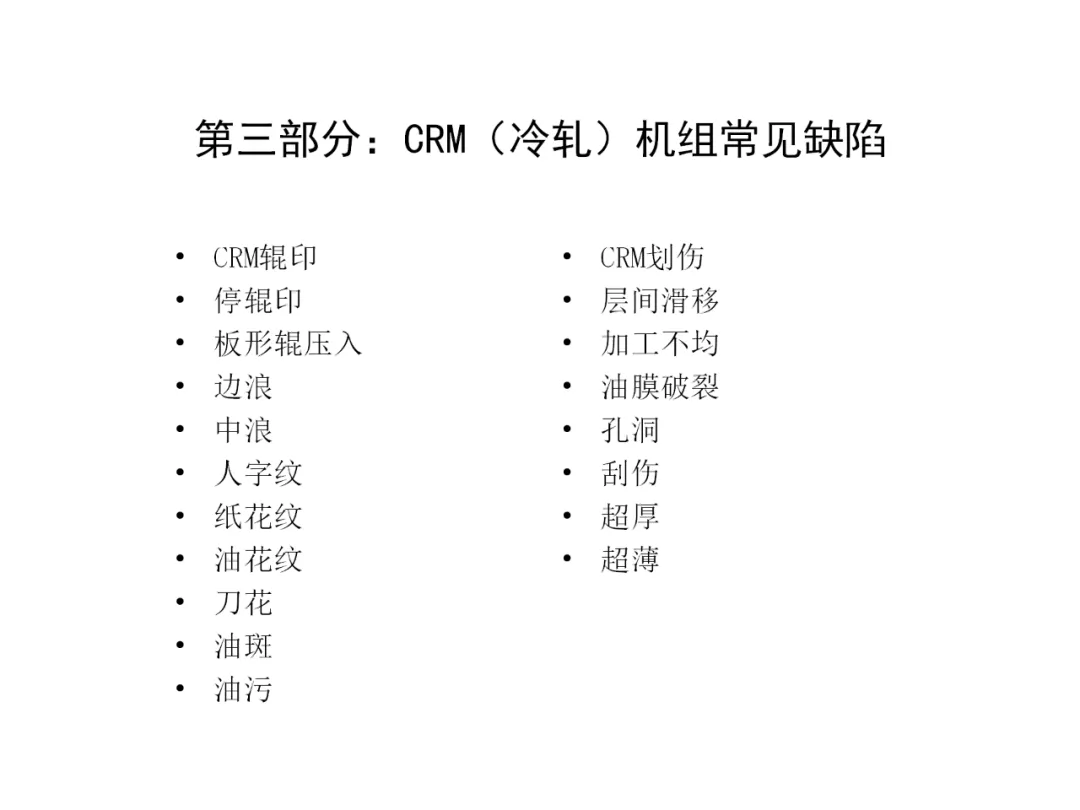

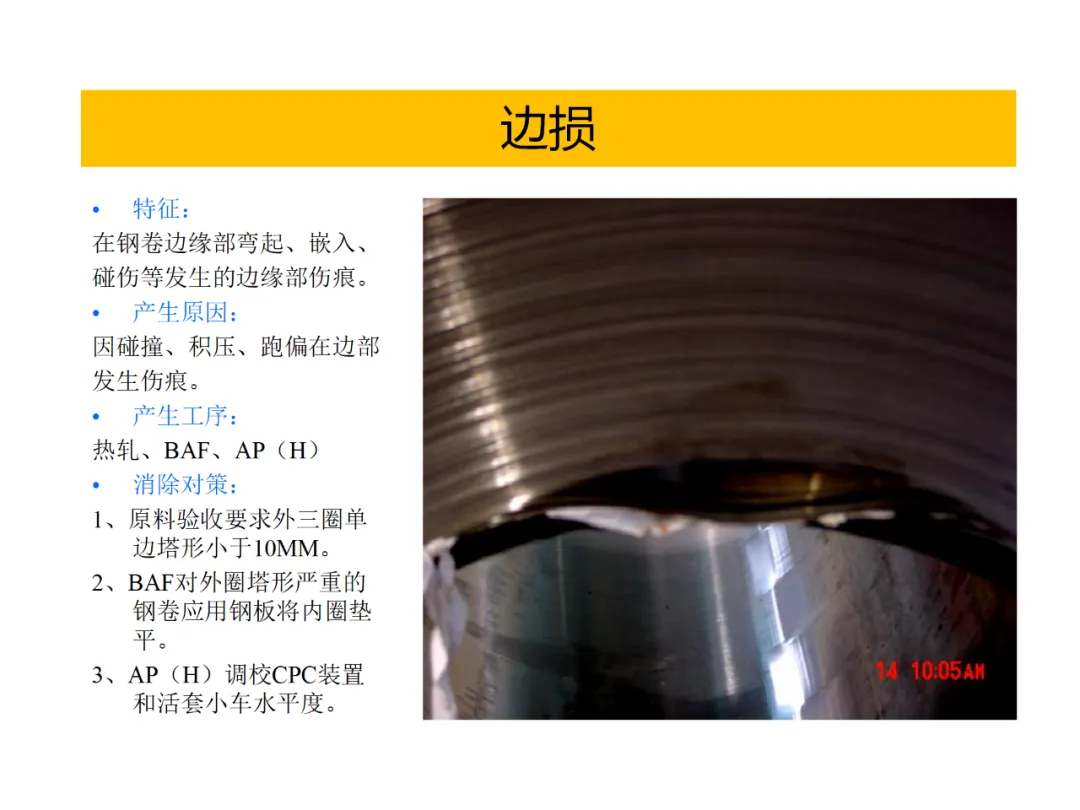

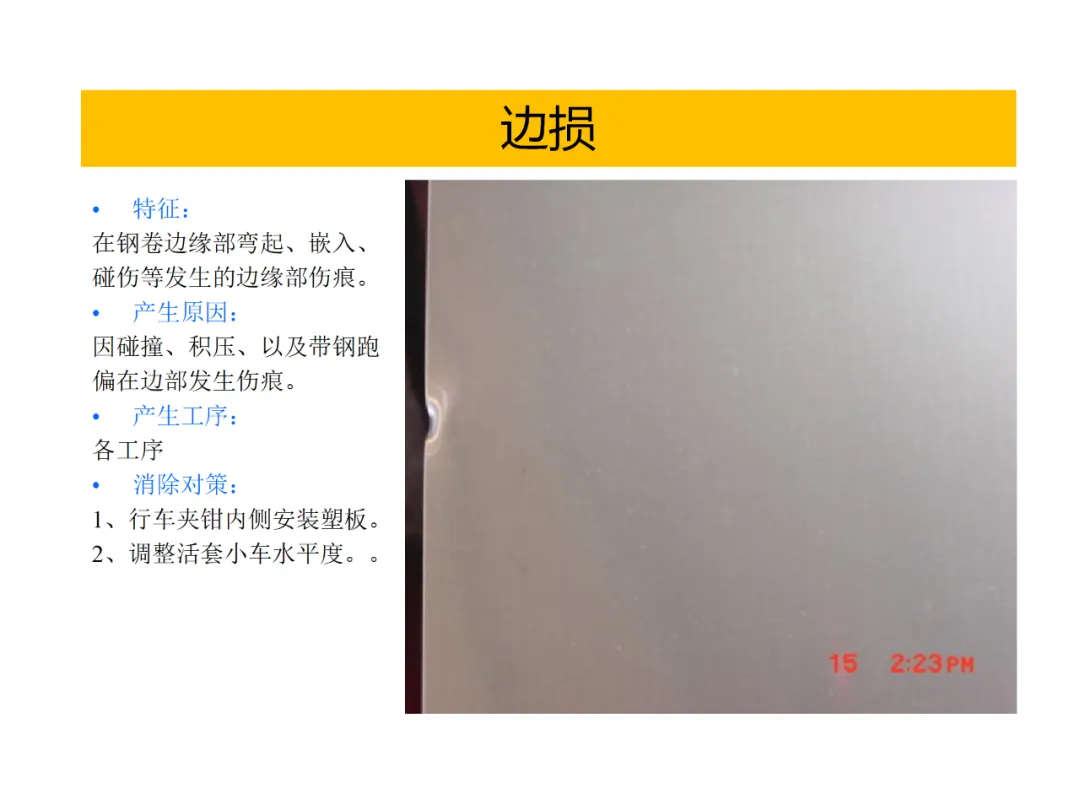

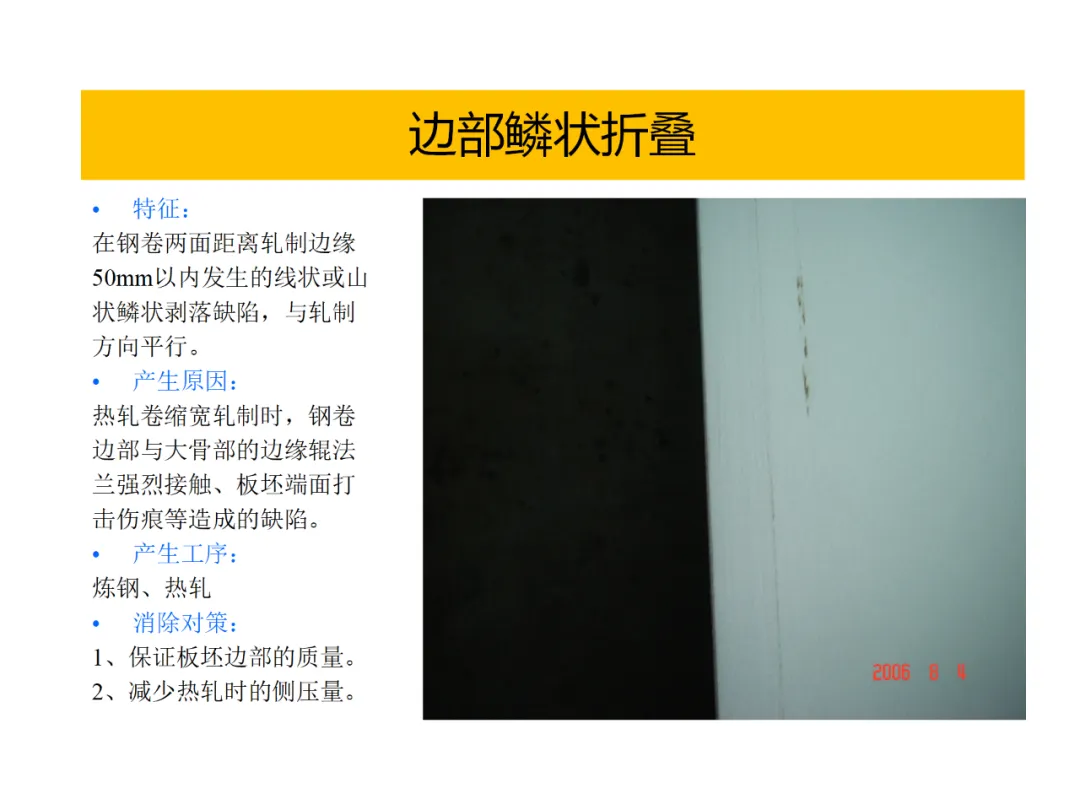

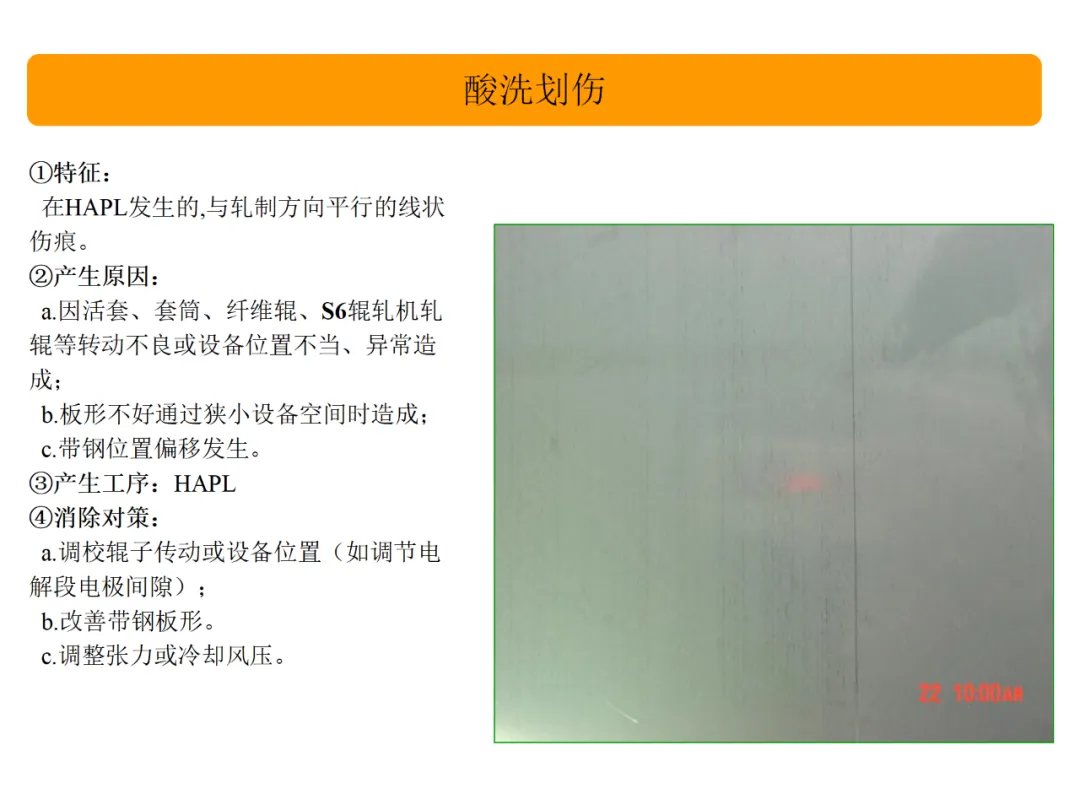

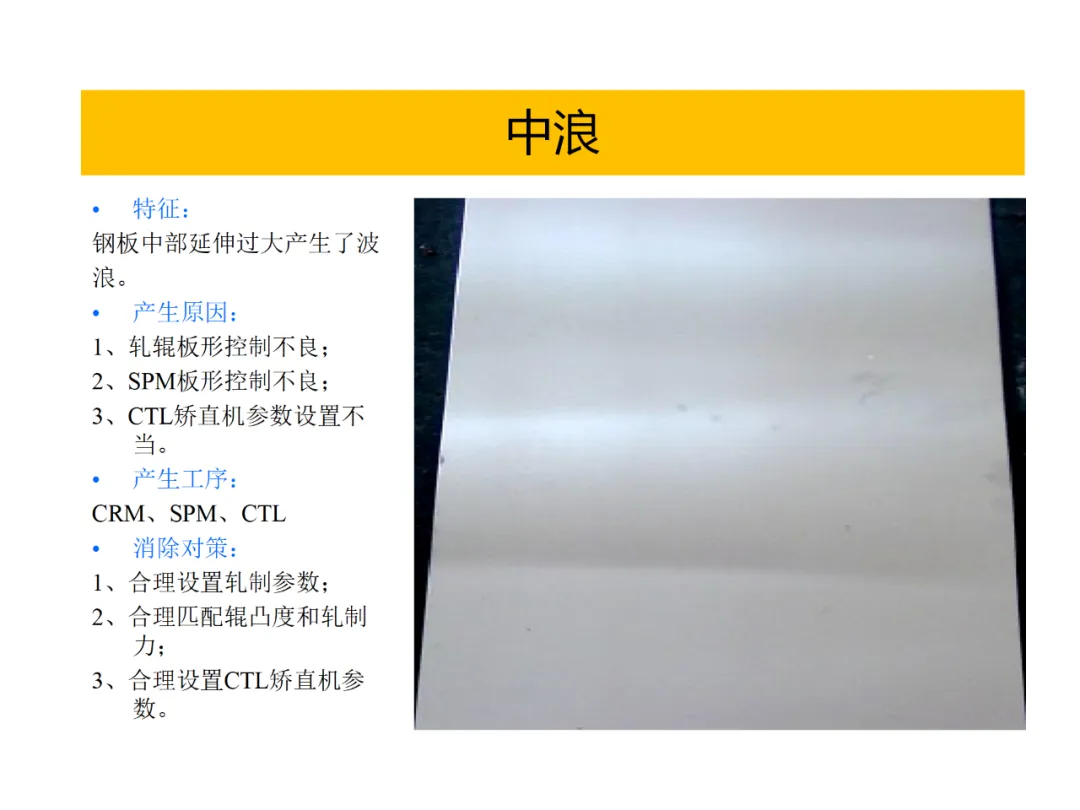

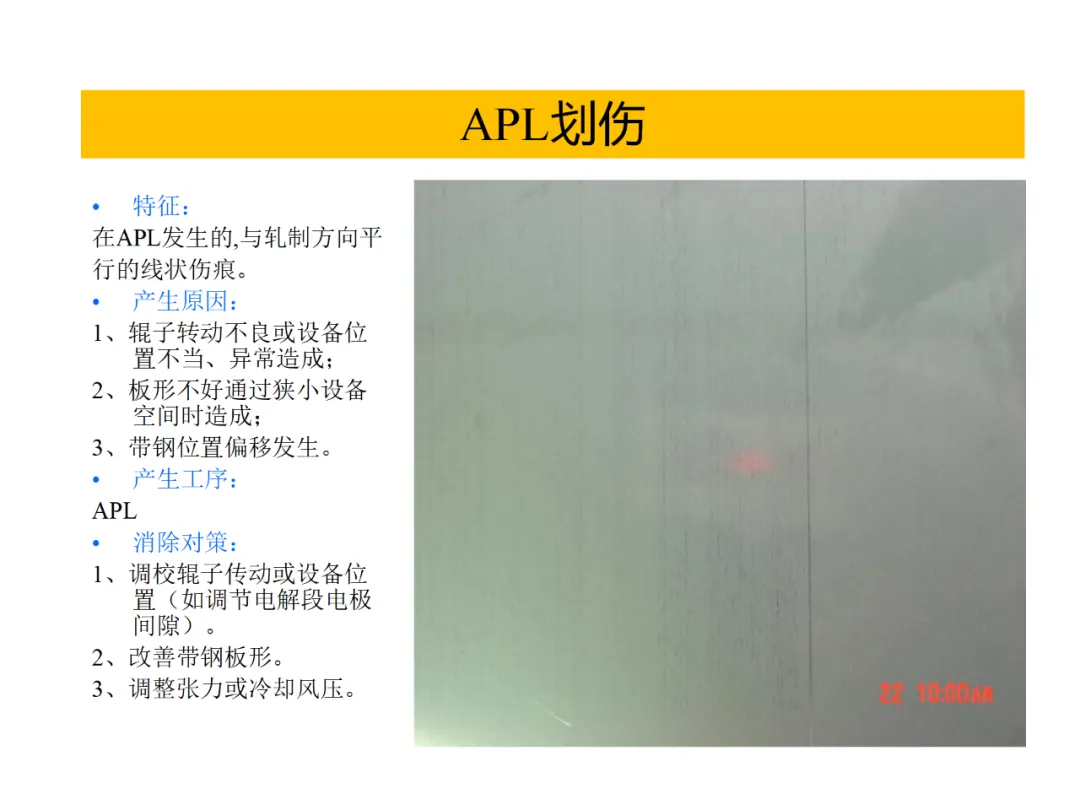

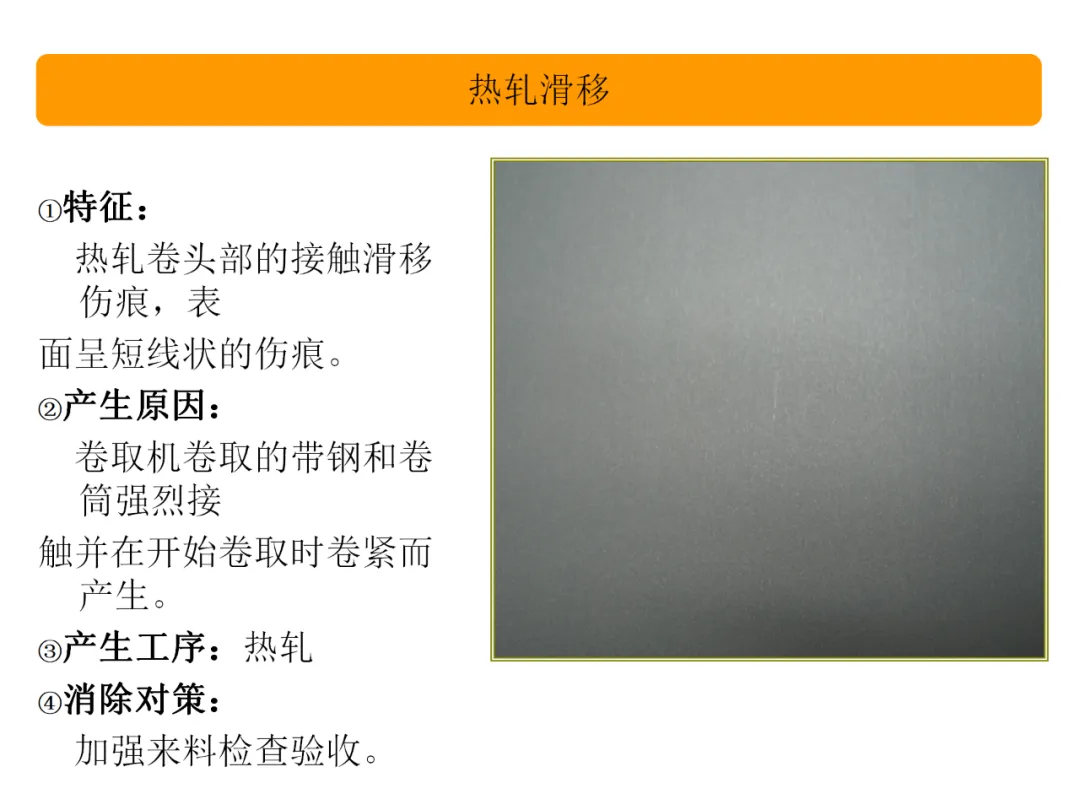

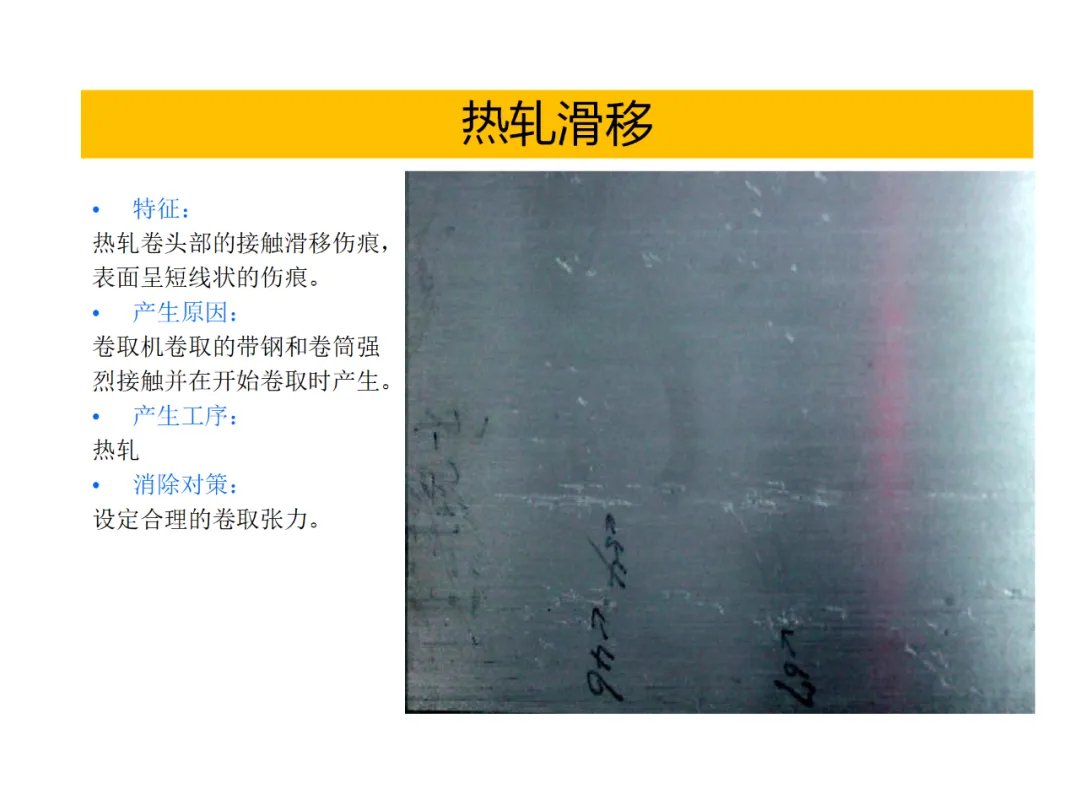

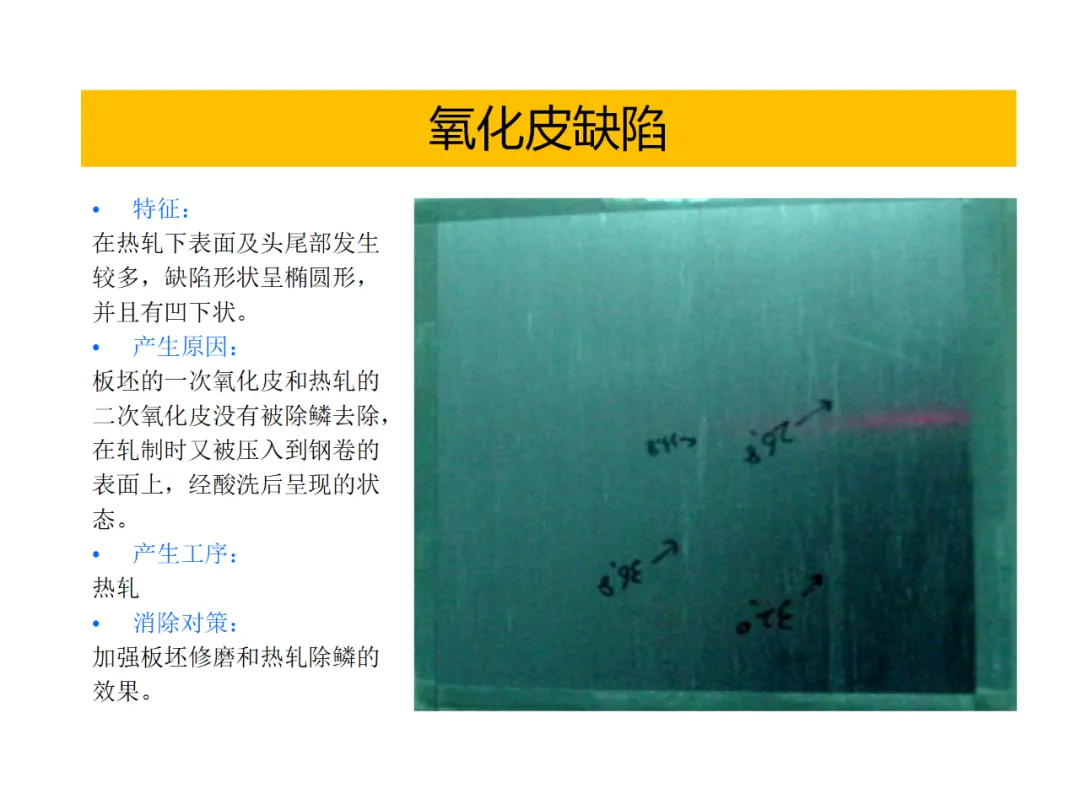

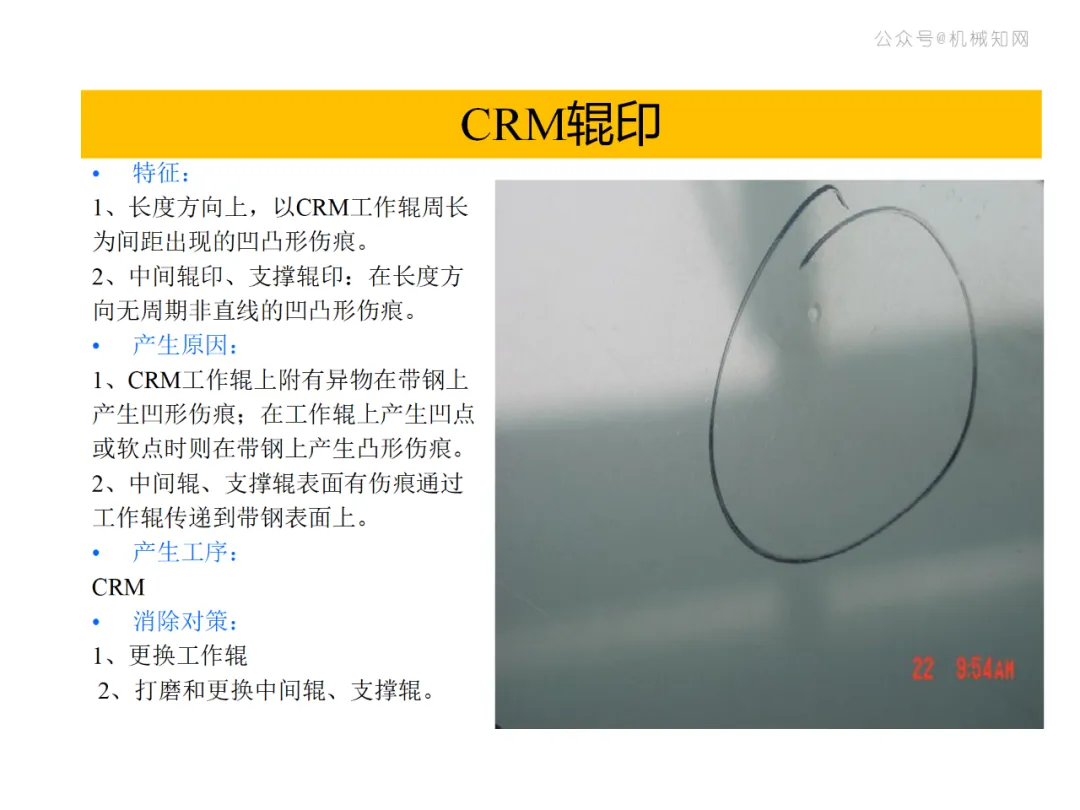

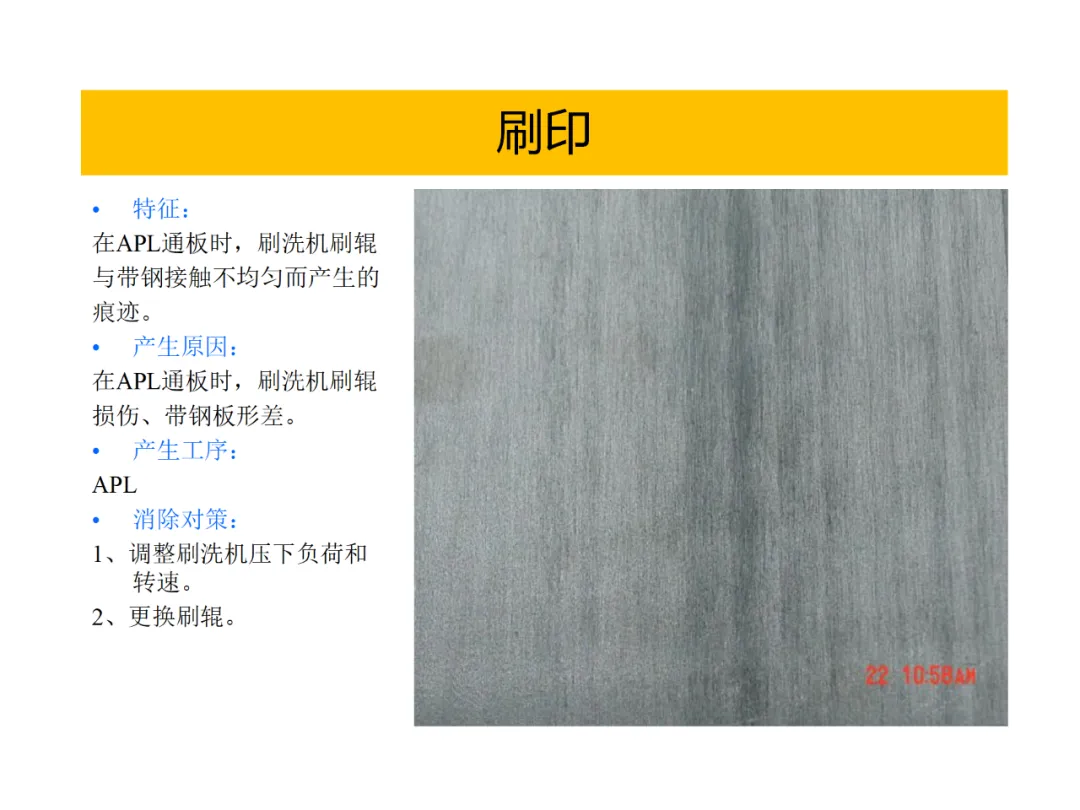

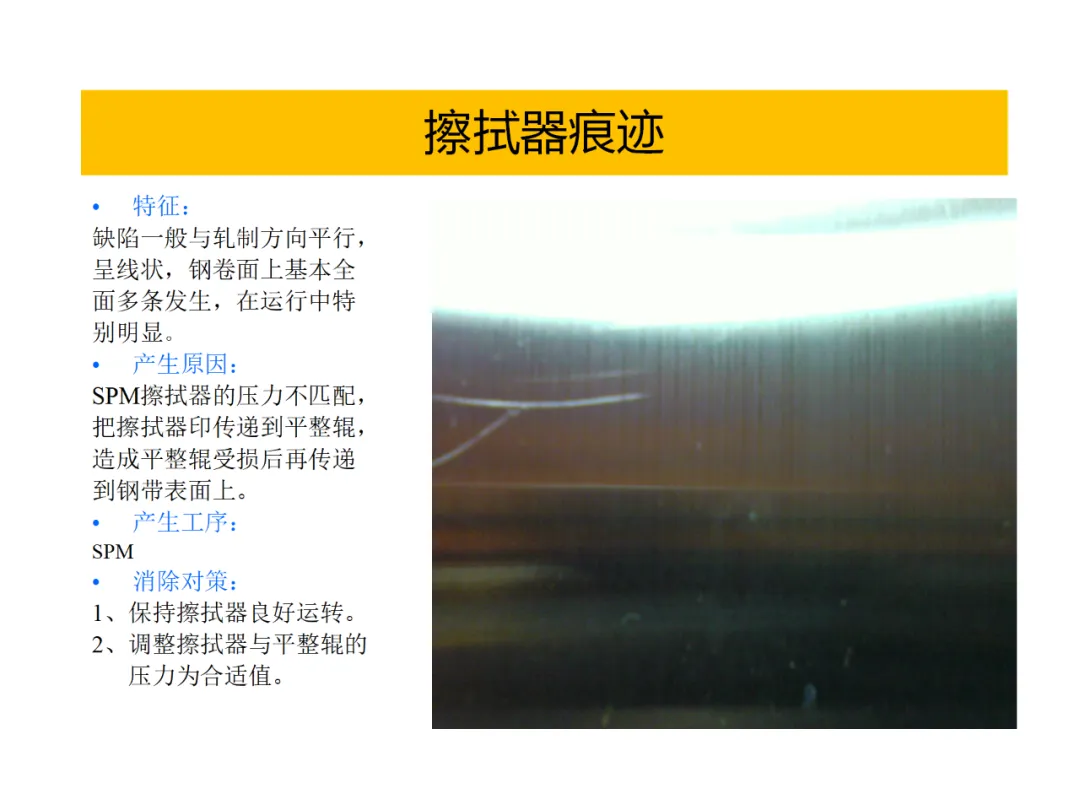

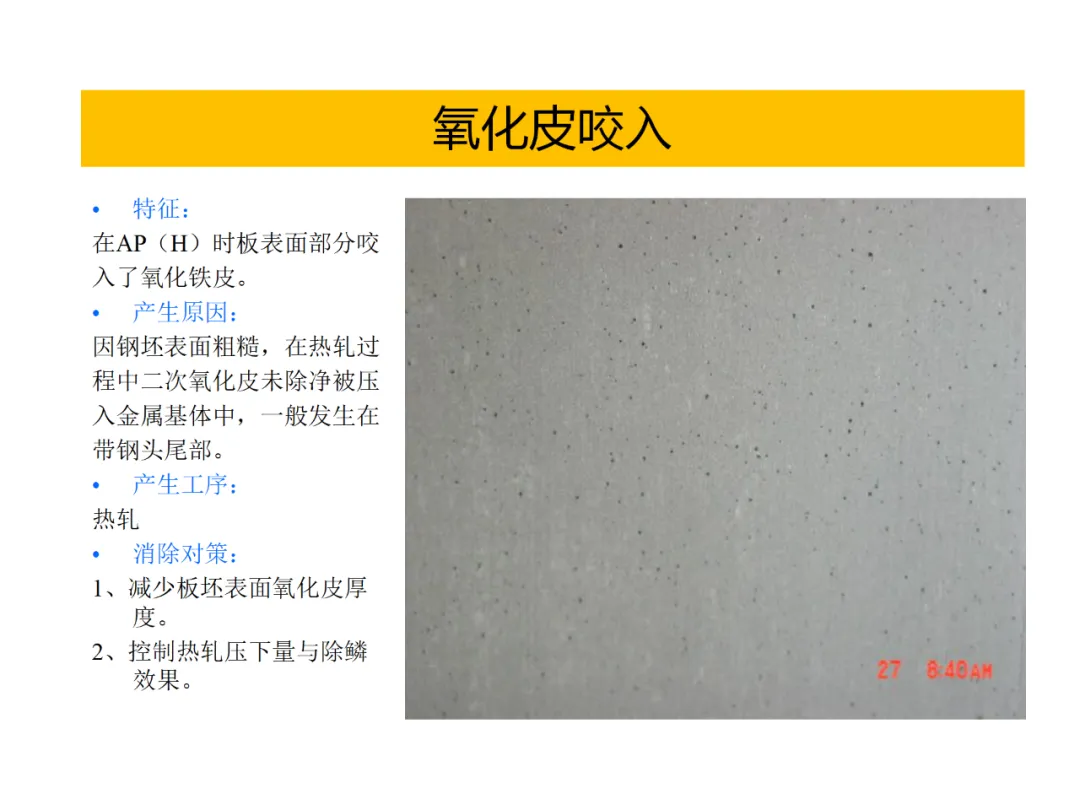

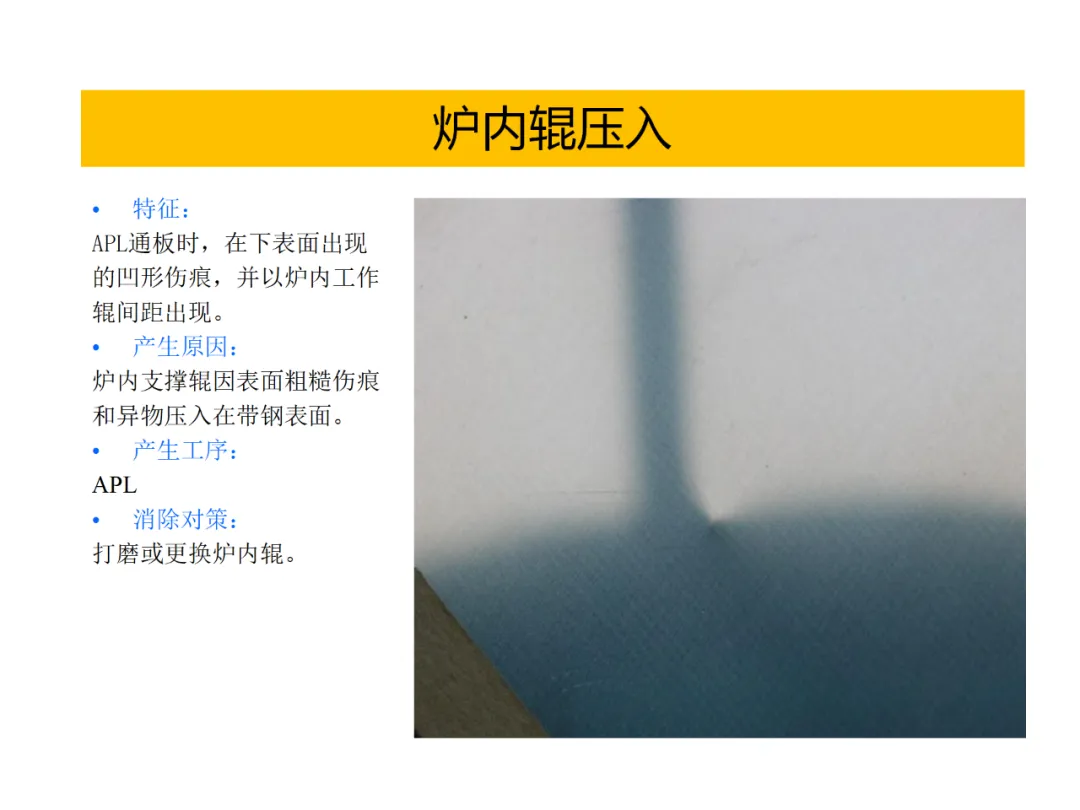

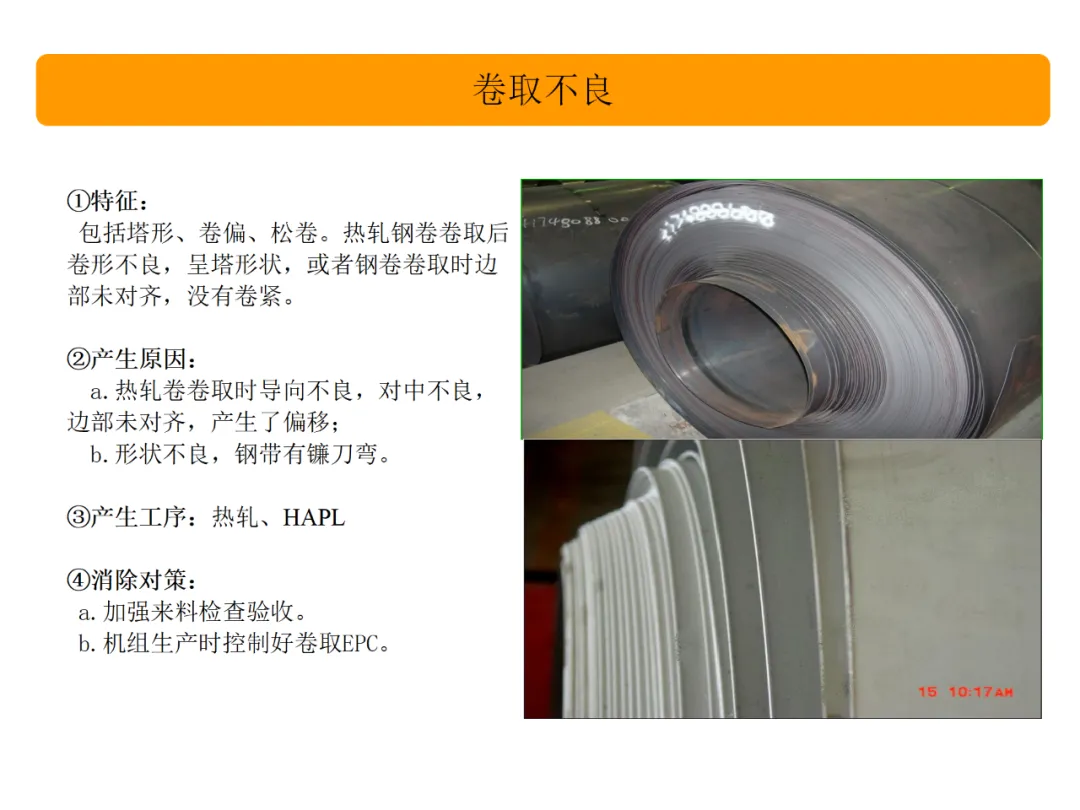

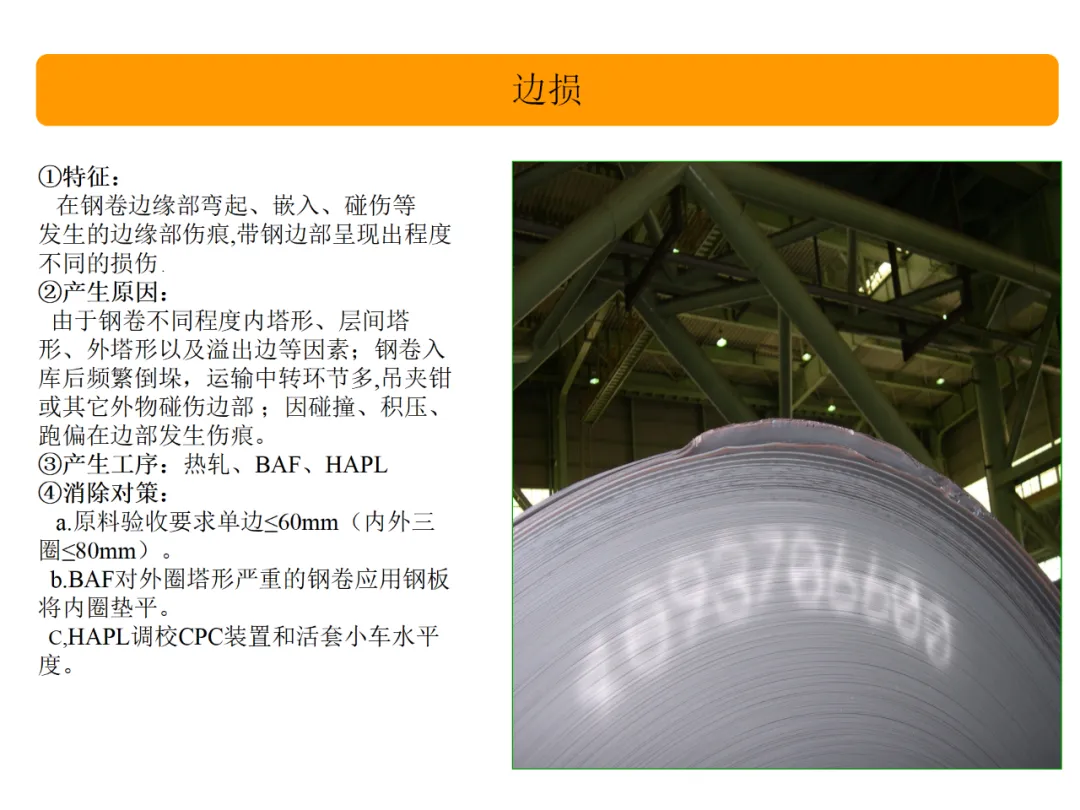

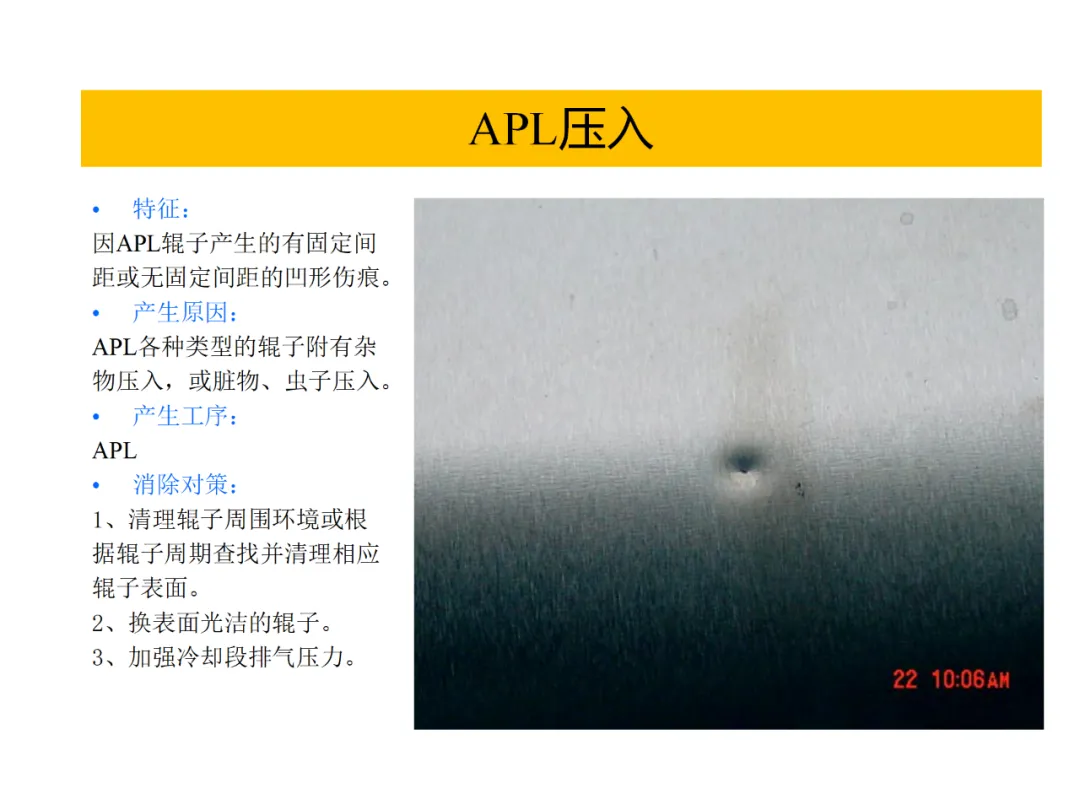

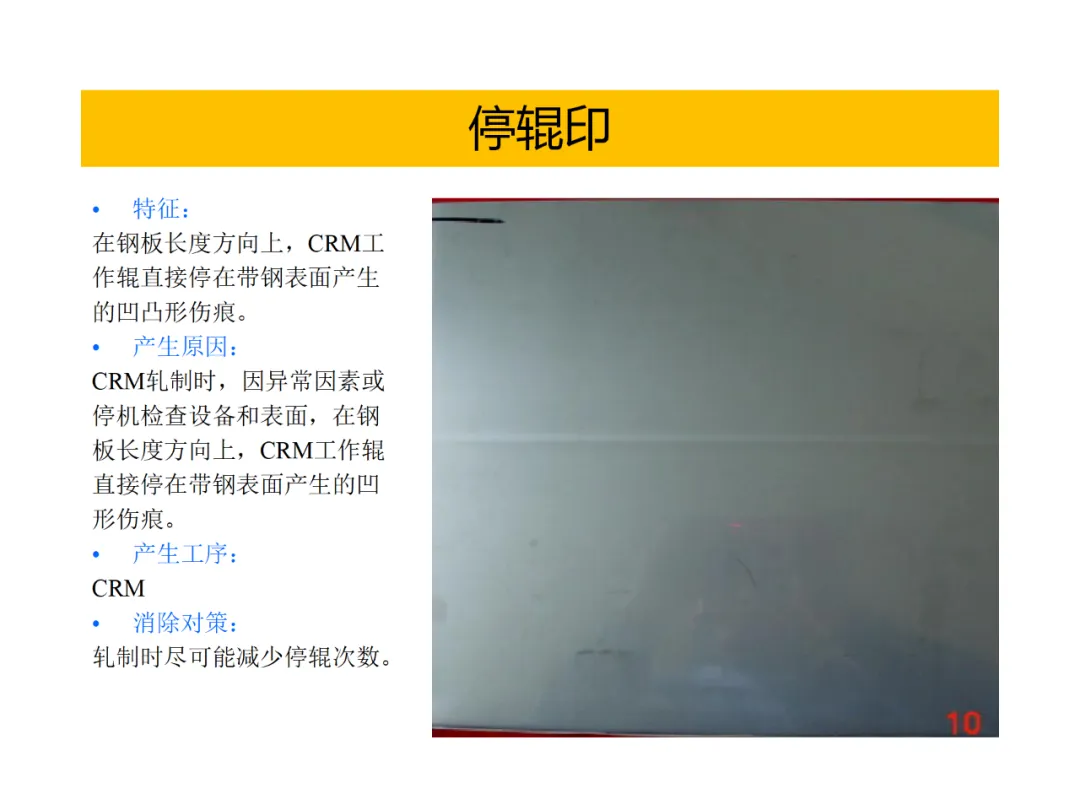

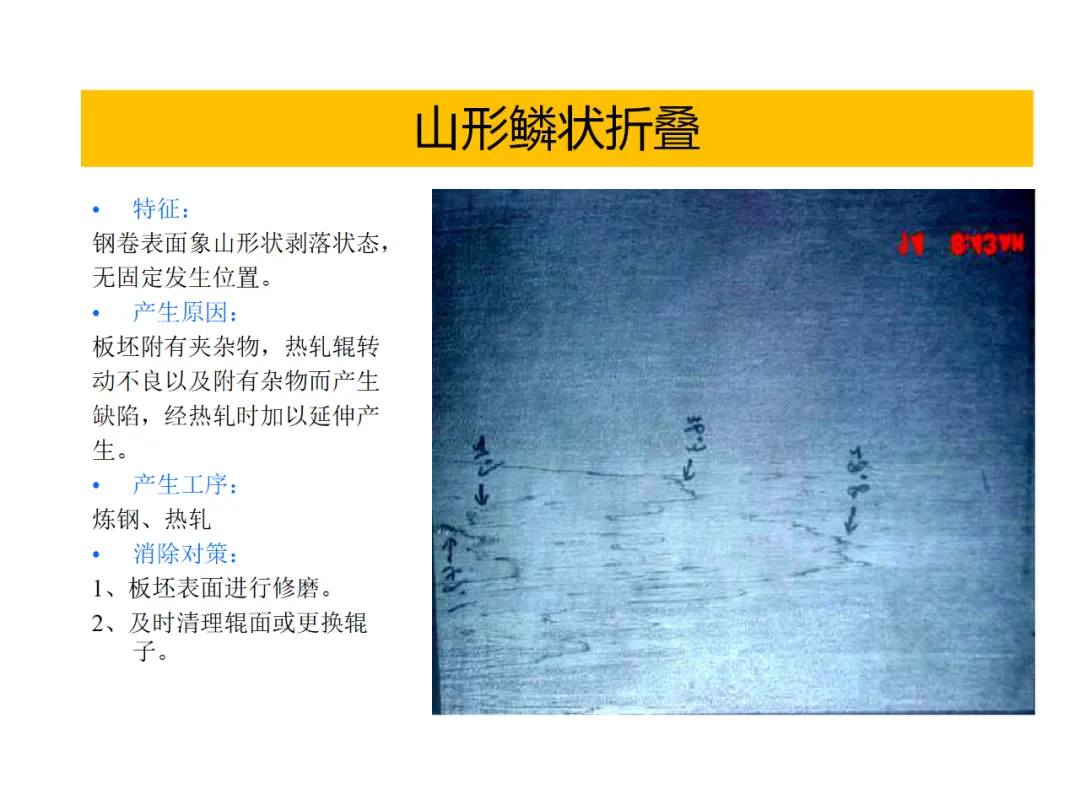

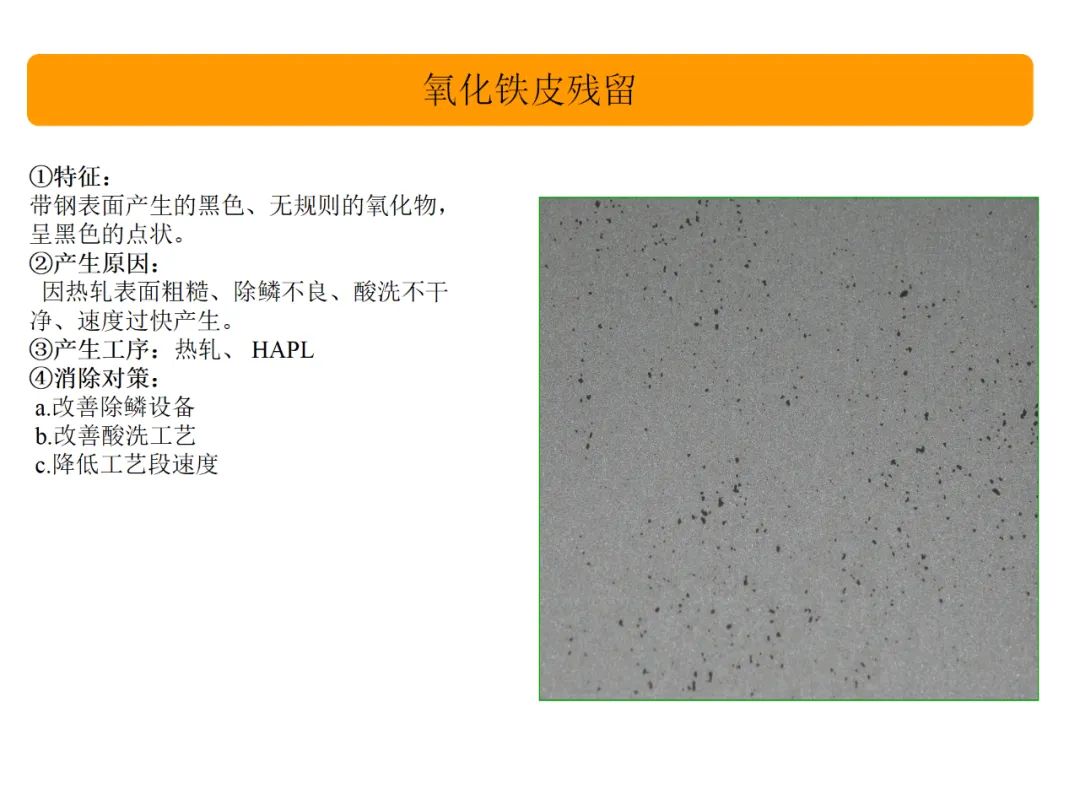

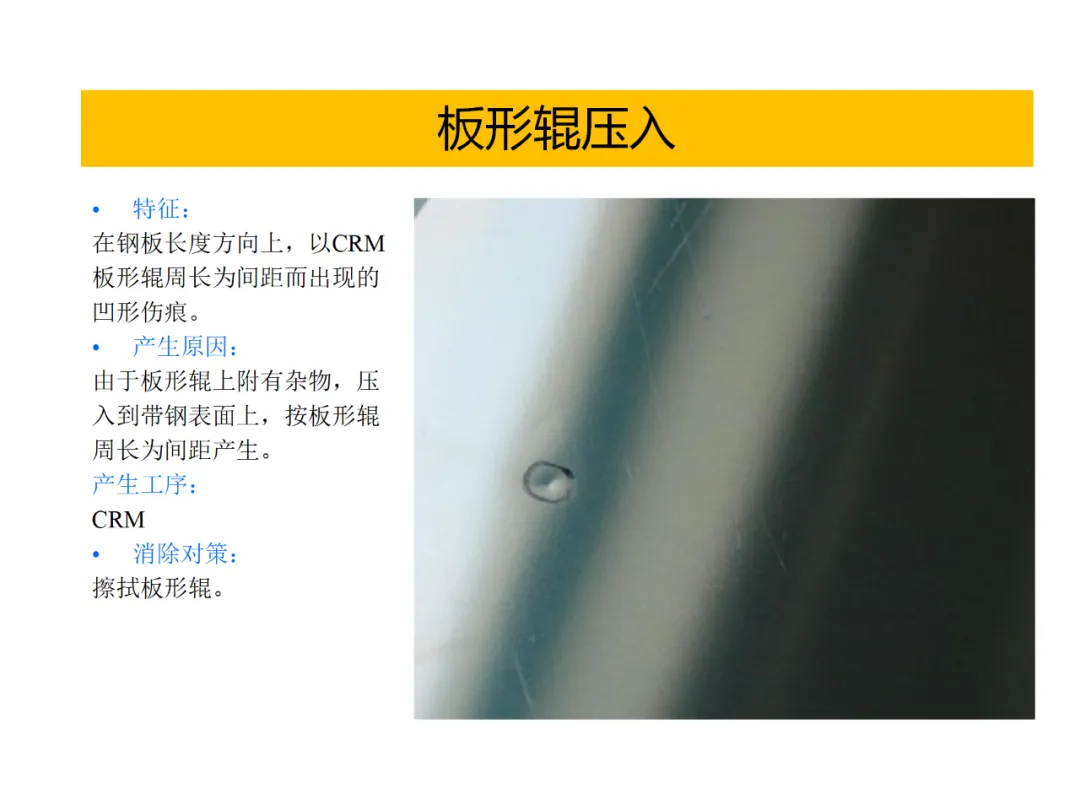

在冷轧环节，外来物“轧入污物”或未清除干净的“氧化铁皮”会被压入板面，形成点状、条状黑色斑点或凹坑。机械损伤则更为普遍，“划伤”和“沟槽”因设备摩擦或人为磕碰、拖拉而产生。此外，若板坯表面原有“结疤”或“重皮”未清理干净，经轧制后会形成不规则、鱼鳞状的翘起薄片，严重时脱落形成凹坑。

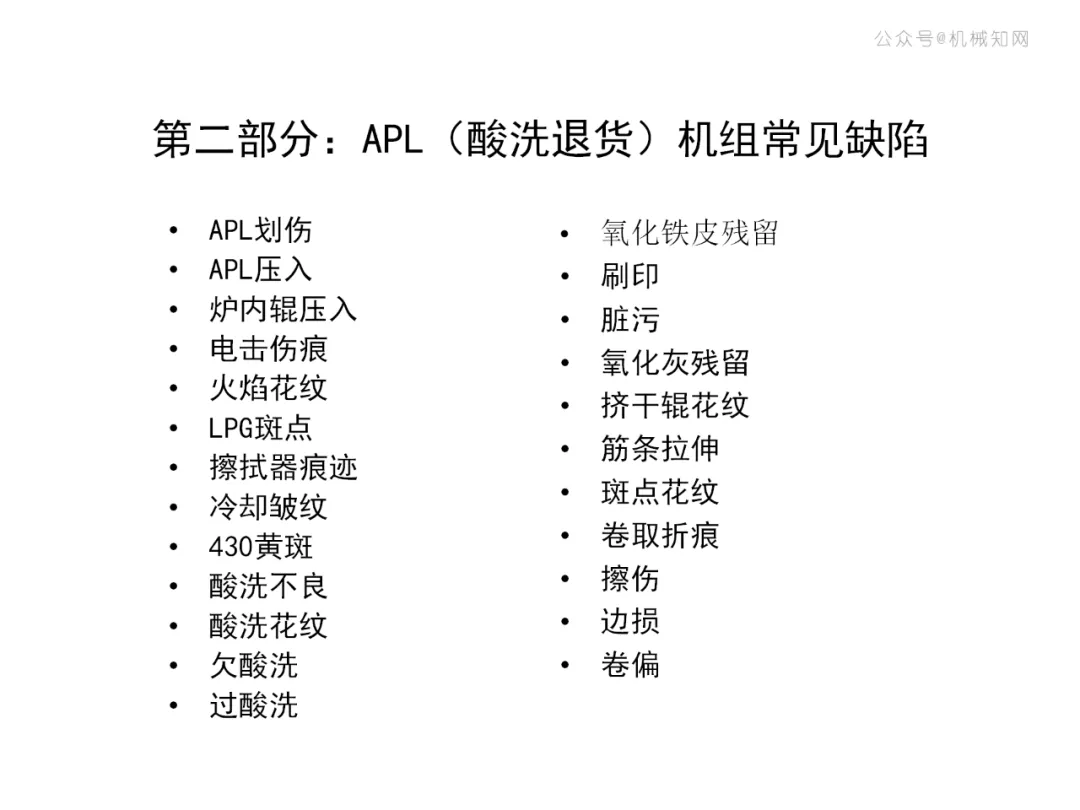

第二类，缺陷与热处理及表面处理工艺密切相关。

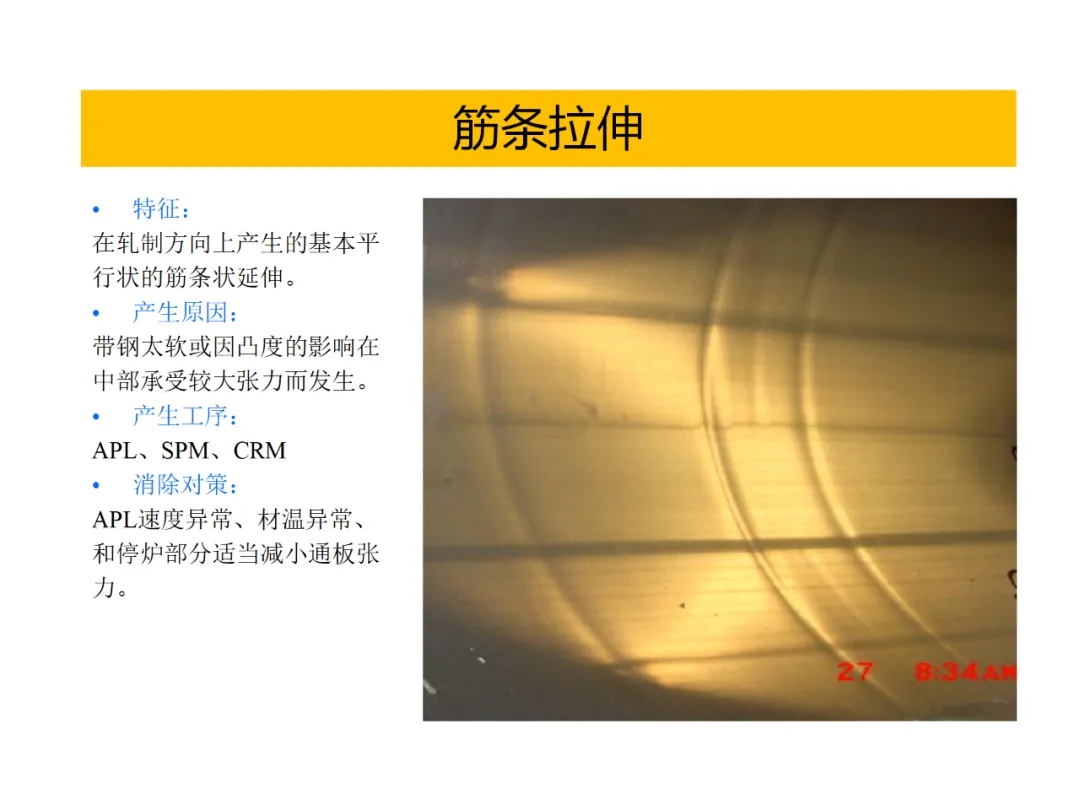

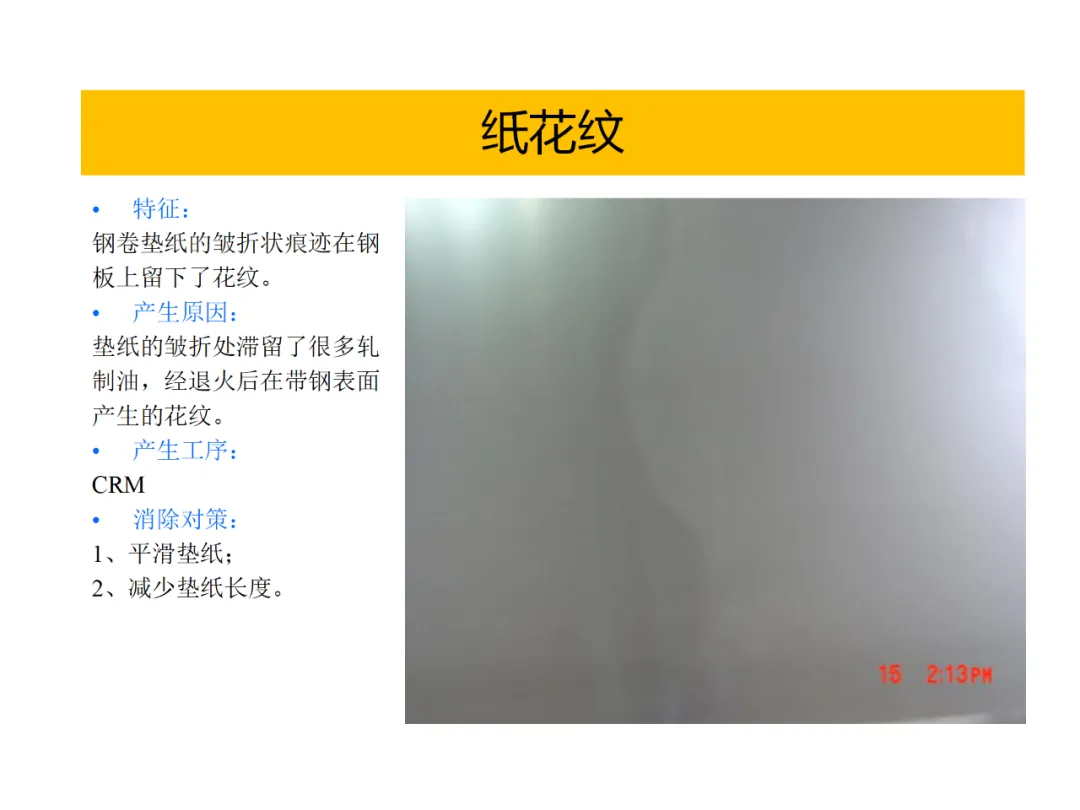

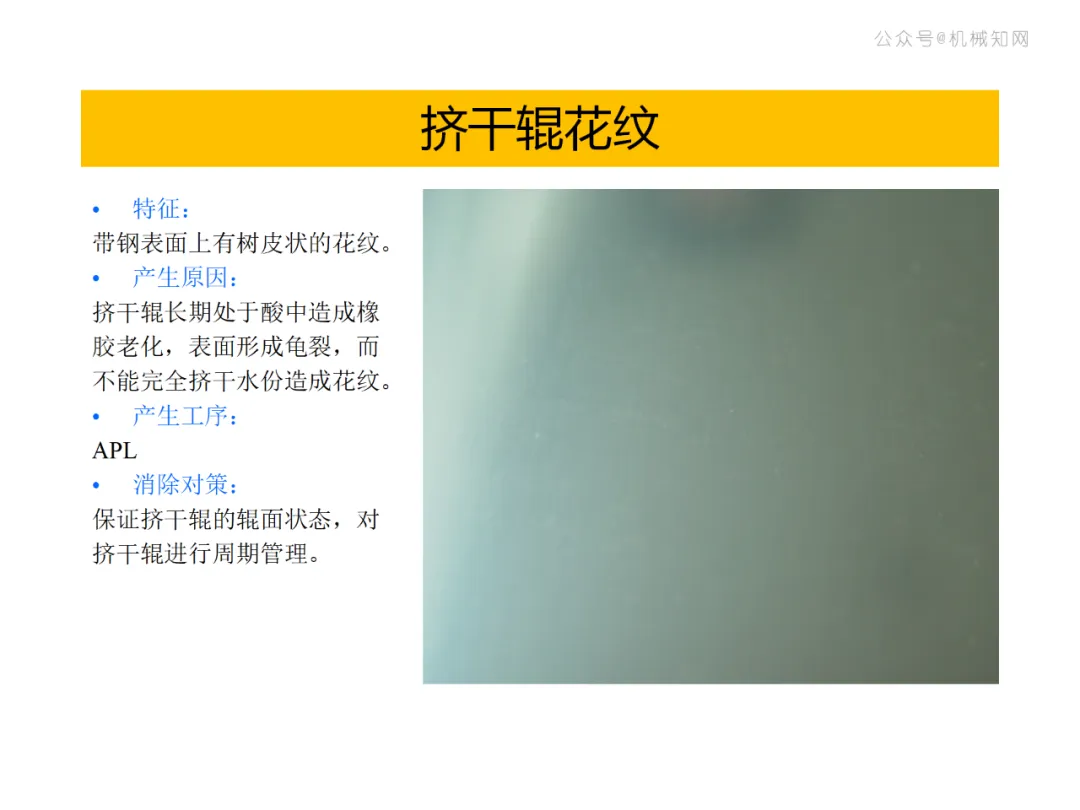

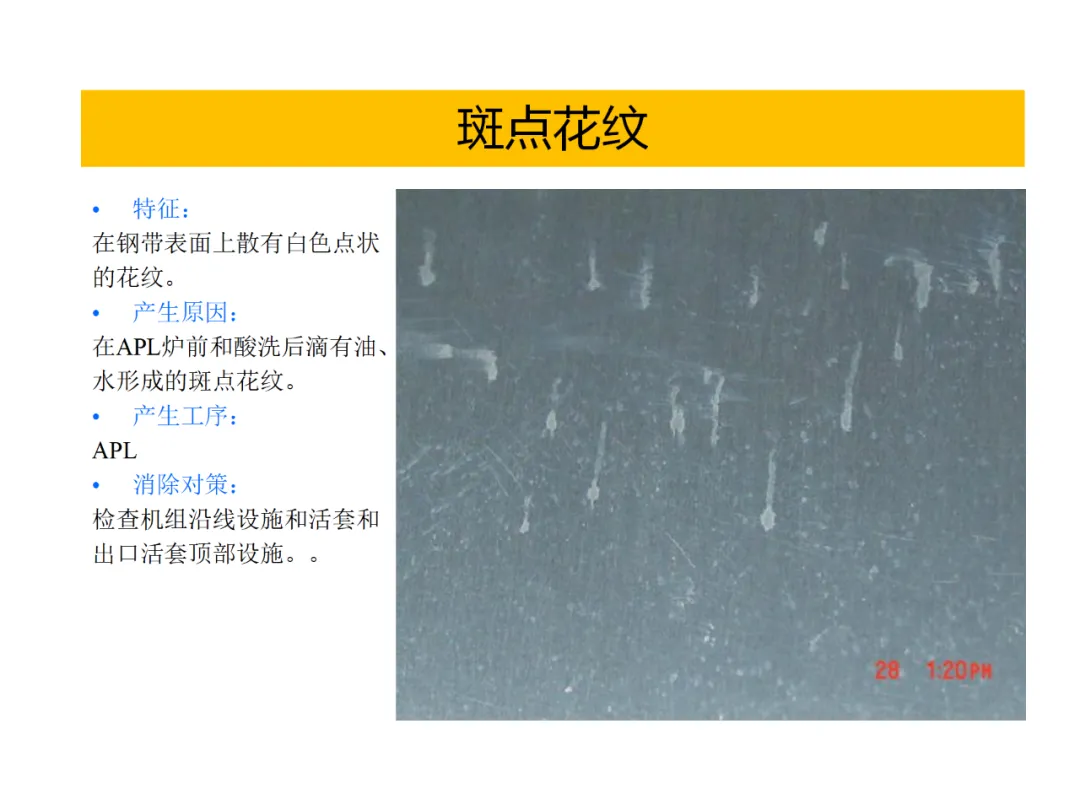

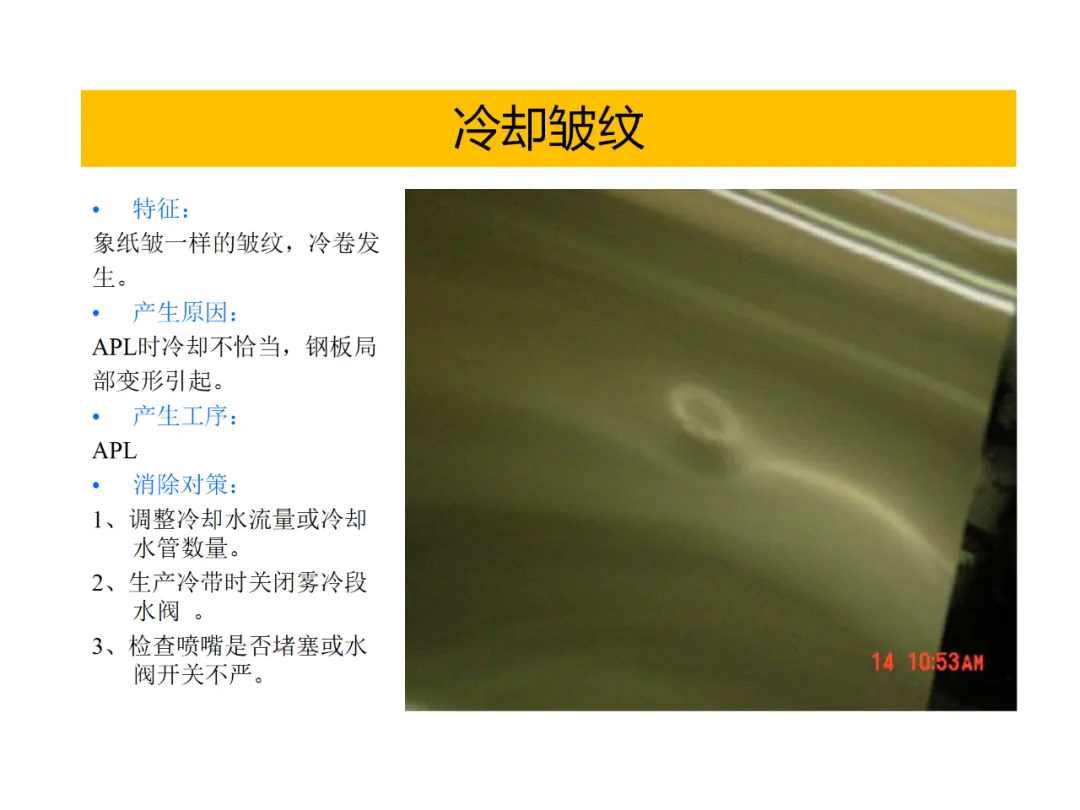

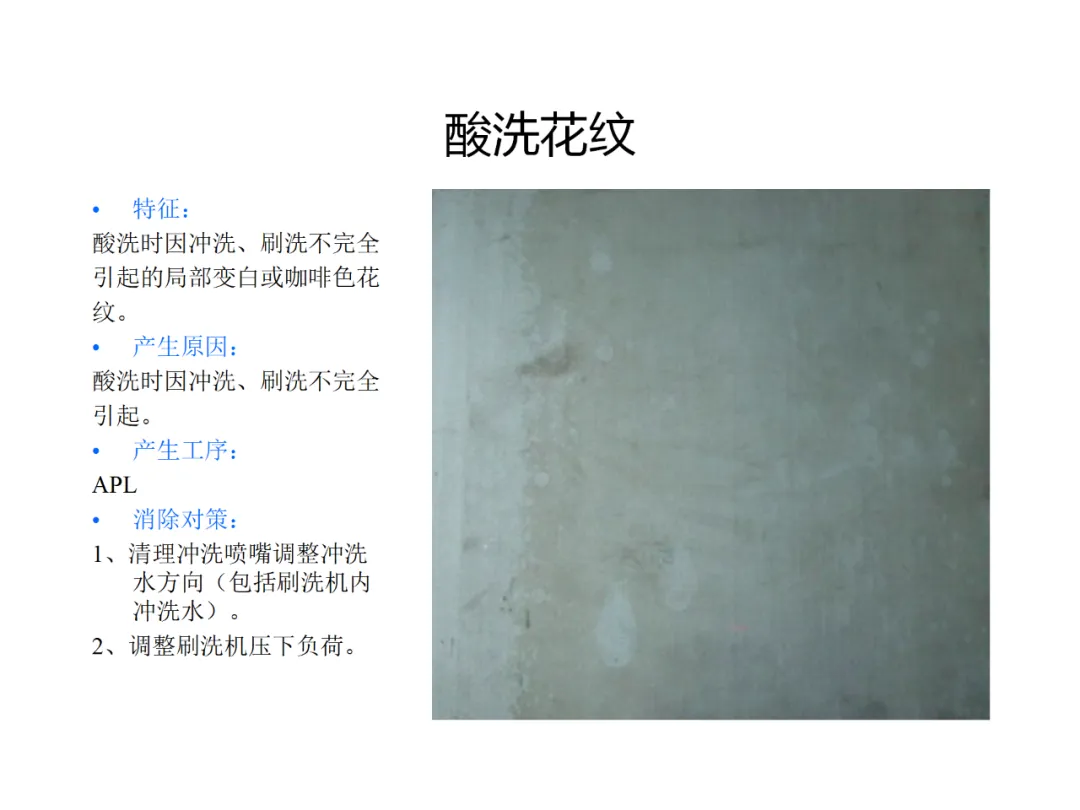

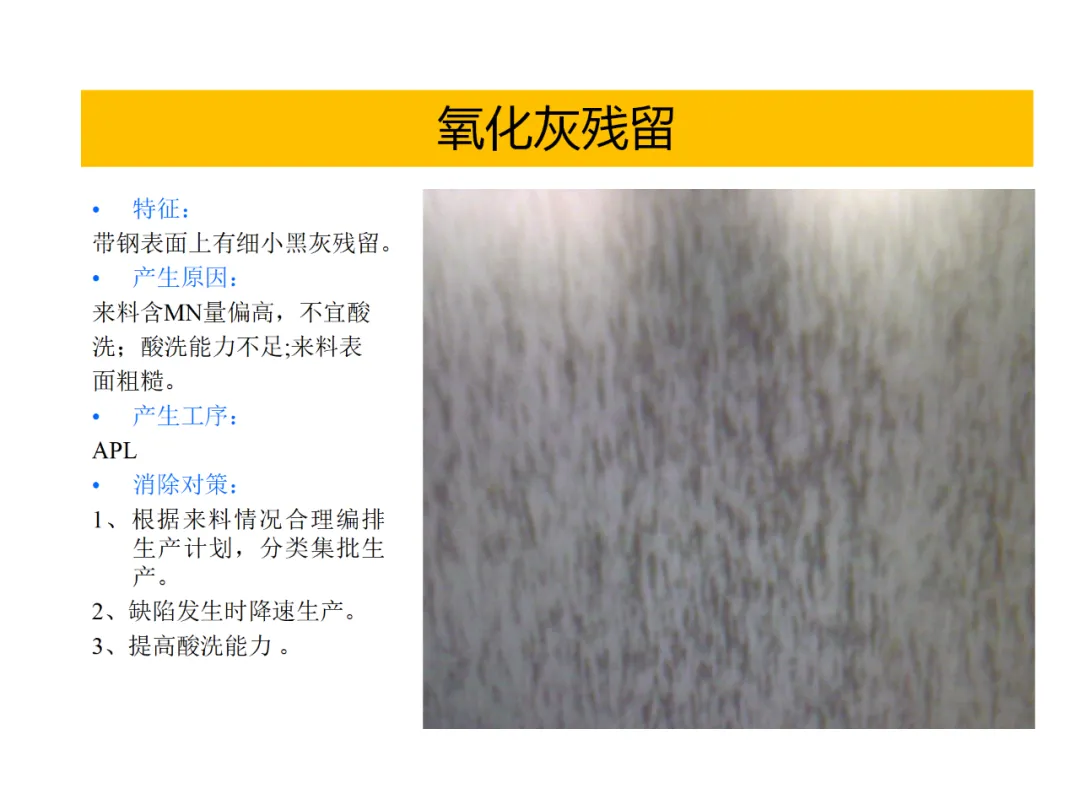

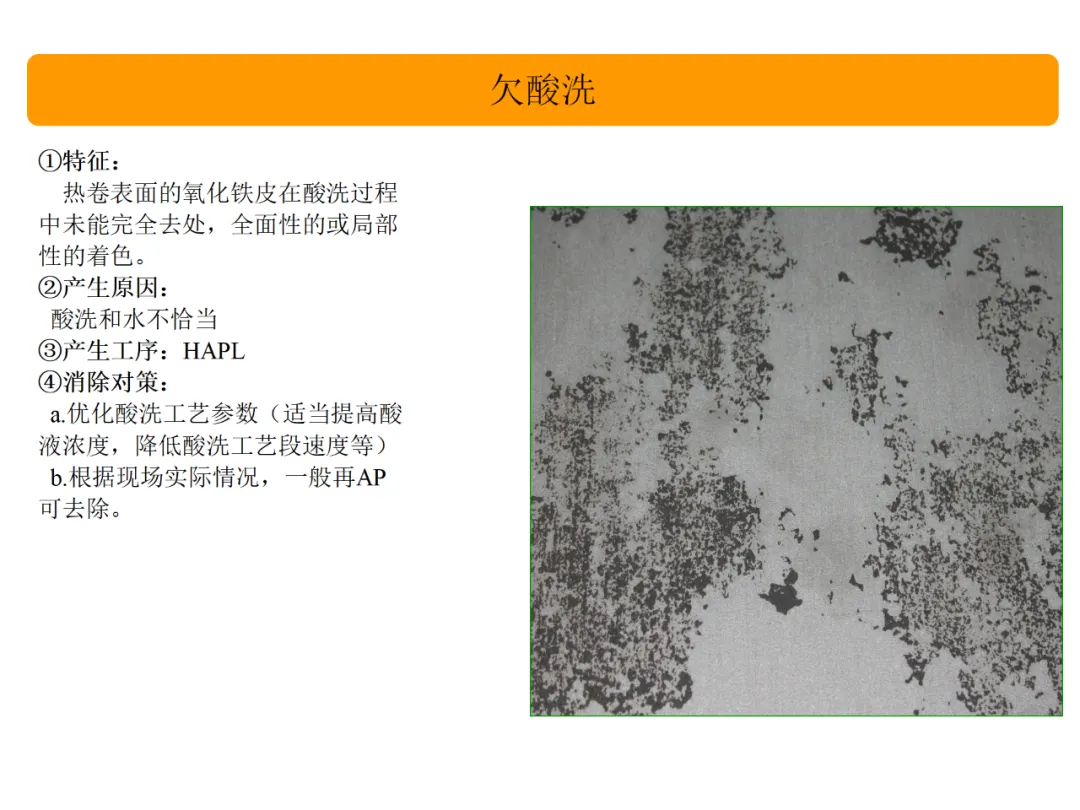

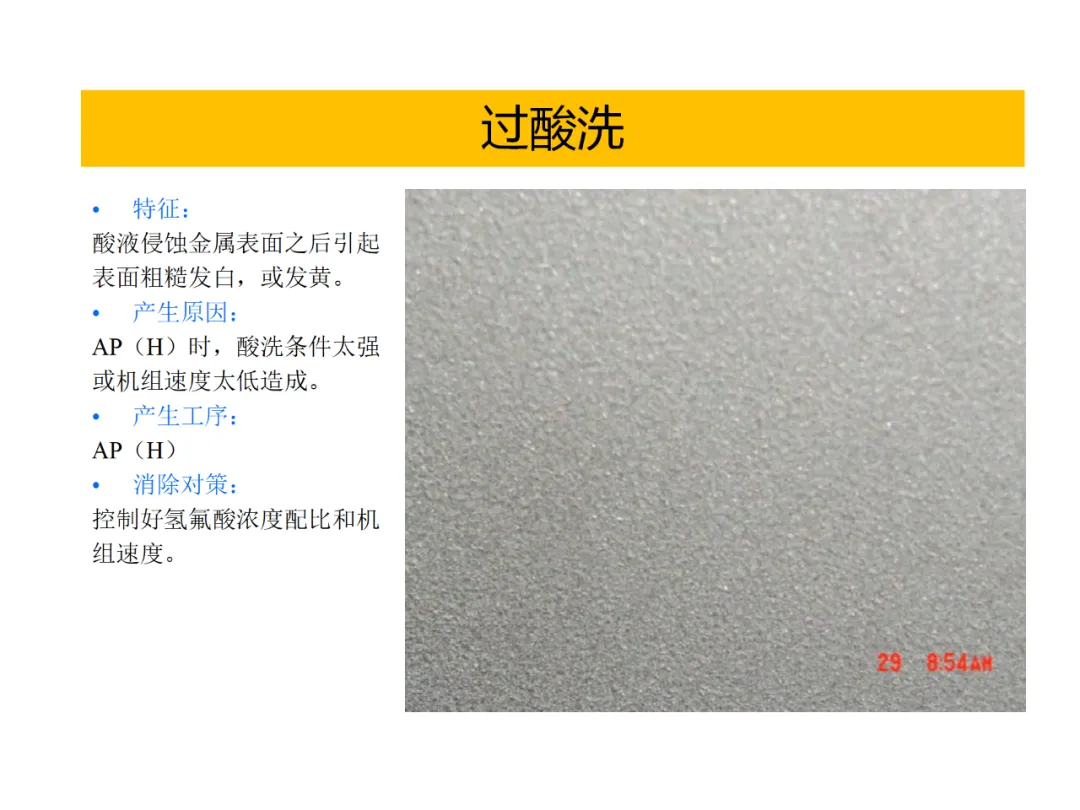

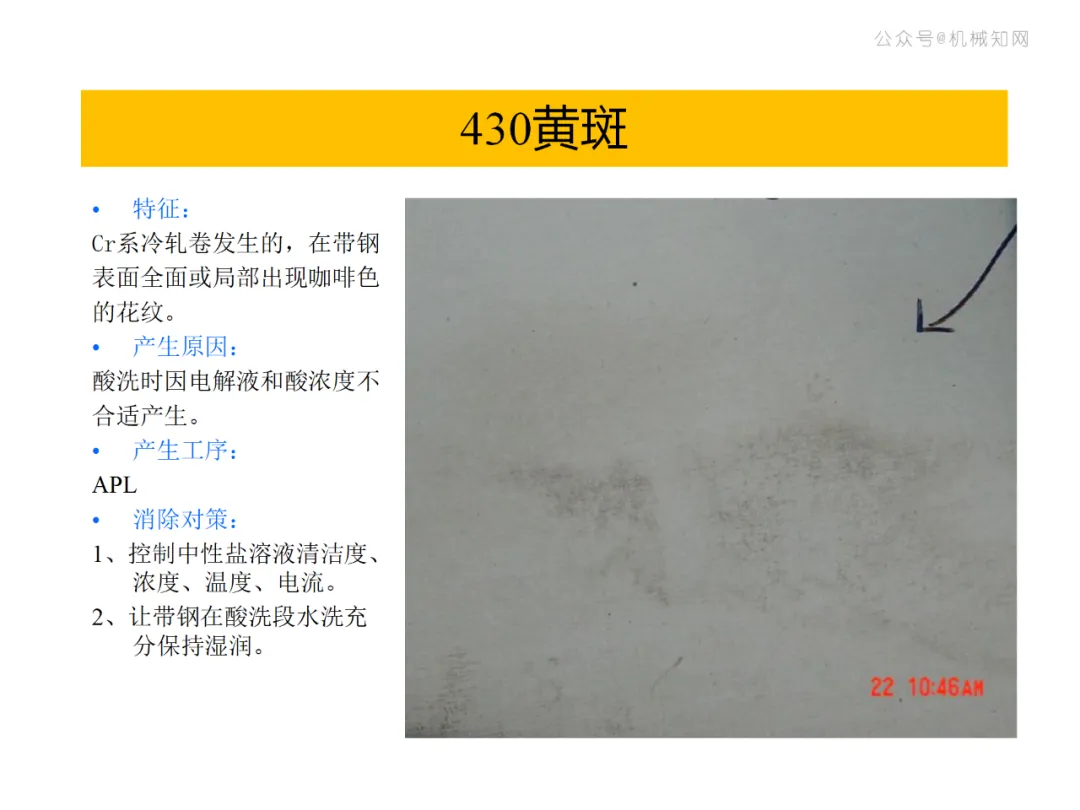

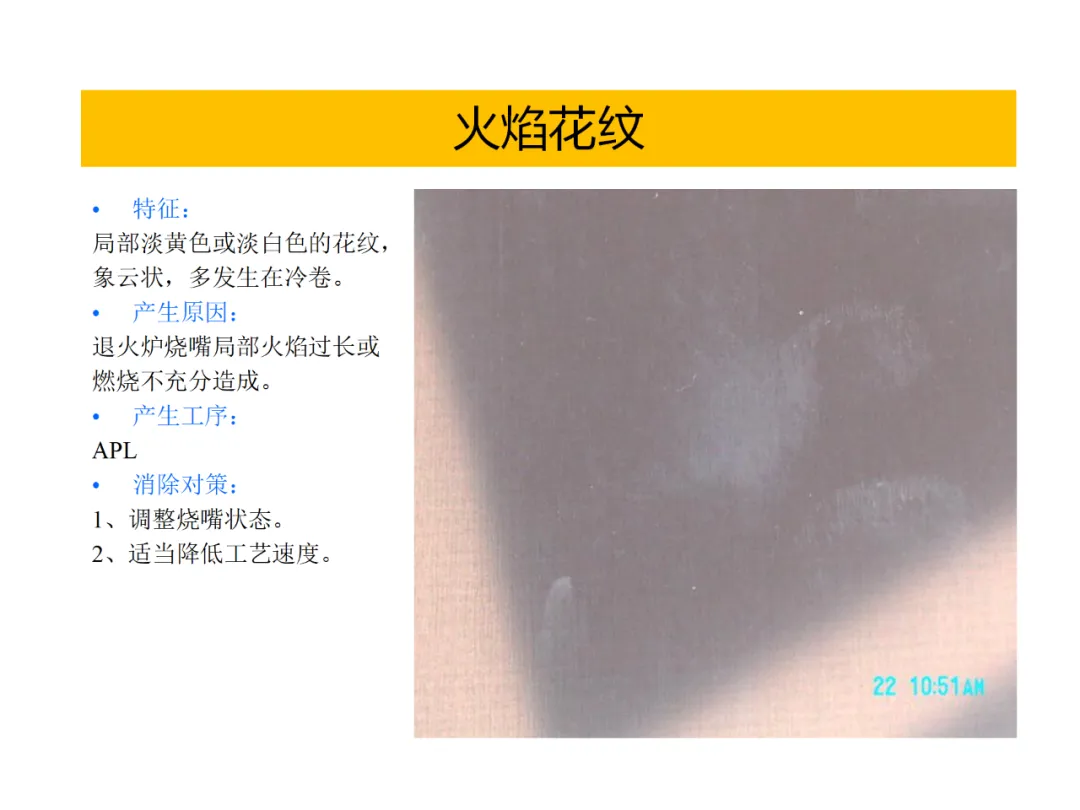

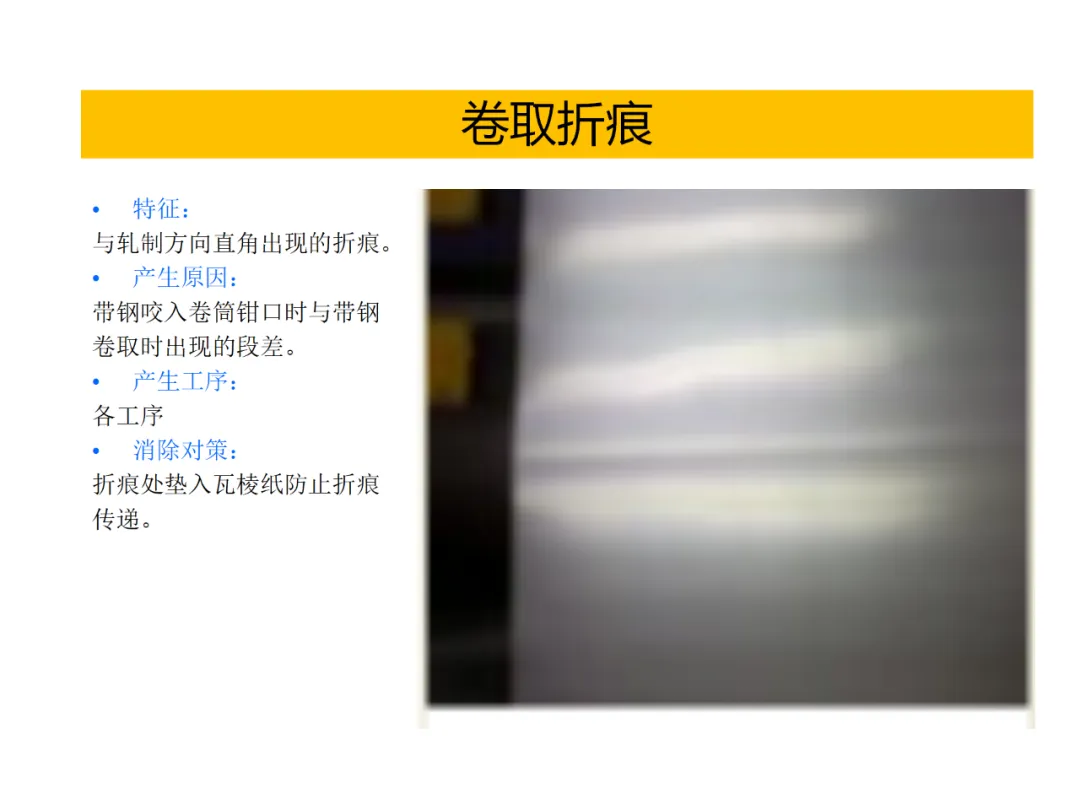

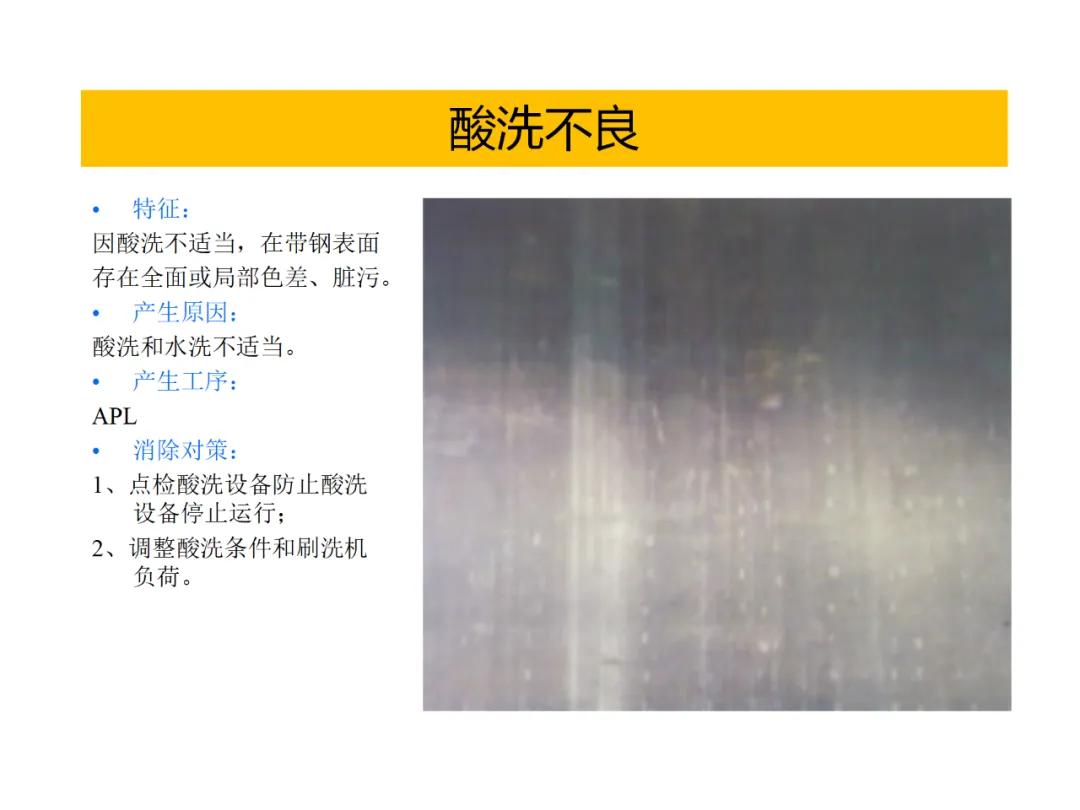

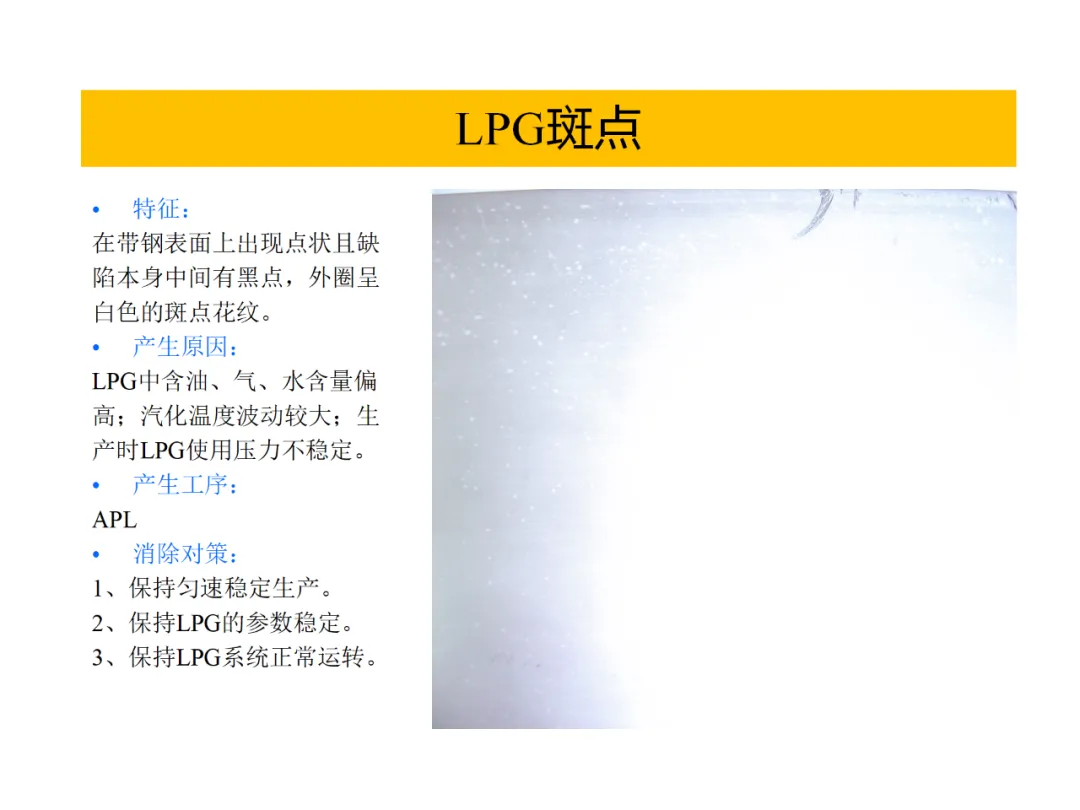

退火时，若保护气体不当或炉体漏气，会导致钢板整体或局部产生由深蓝到淡黄的“氧化色”。在卷取退火中，若张力或温度控制不佳，带卷层间可能发生“粘结”，平整后显现为点状或条状圆弧折痕，严重时甚至撕裂。酸洗工序控制不力则会导致“欠酸洗”（表面呈黑灰色条斑）或“酸洗不良”（大面积白点），均因未能彻底去除氧化层所致。

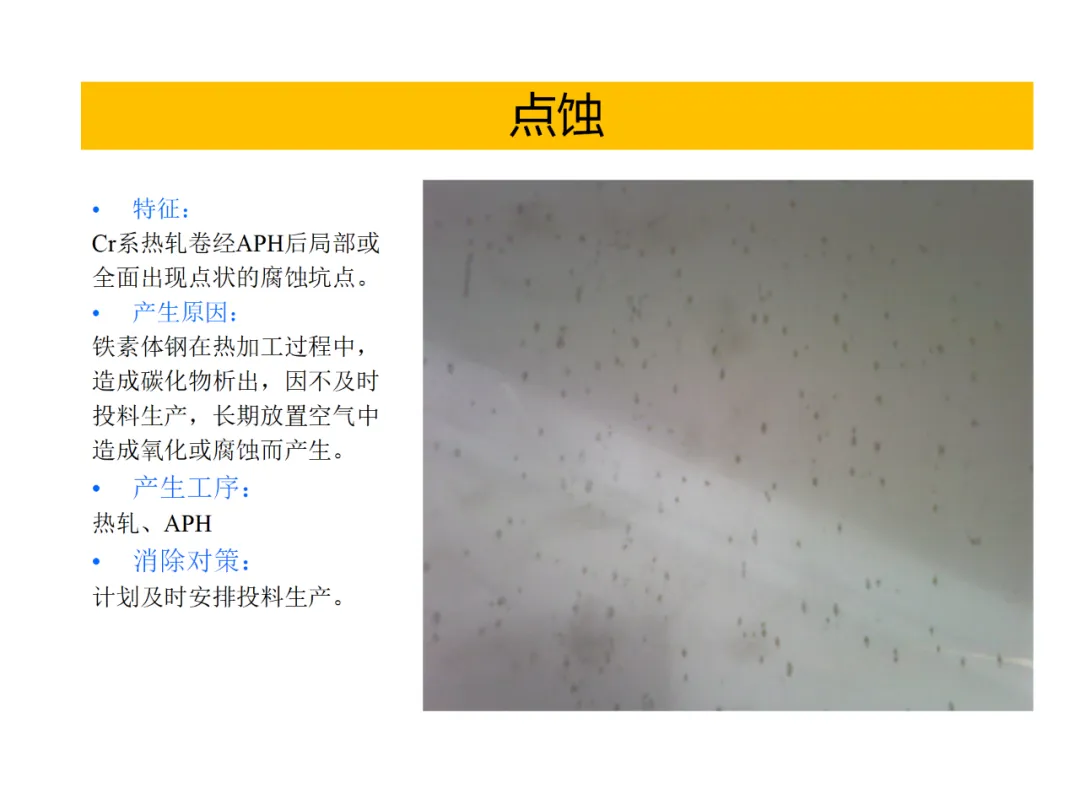

第三类，缺陷的根源在于材料本身或内部缺陷的显现。

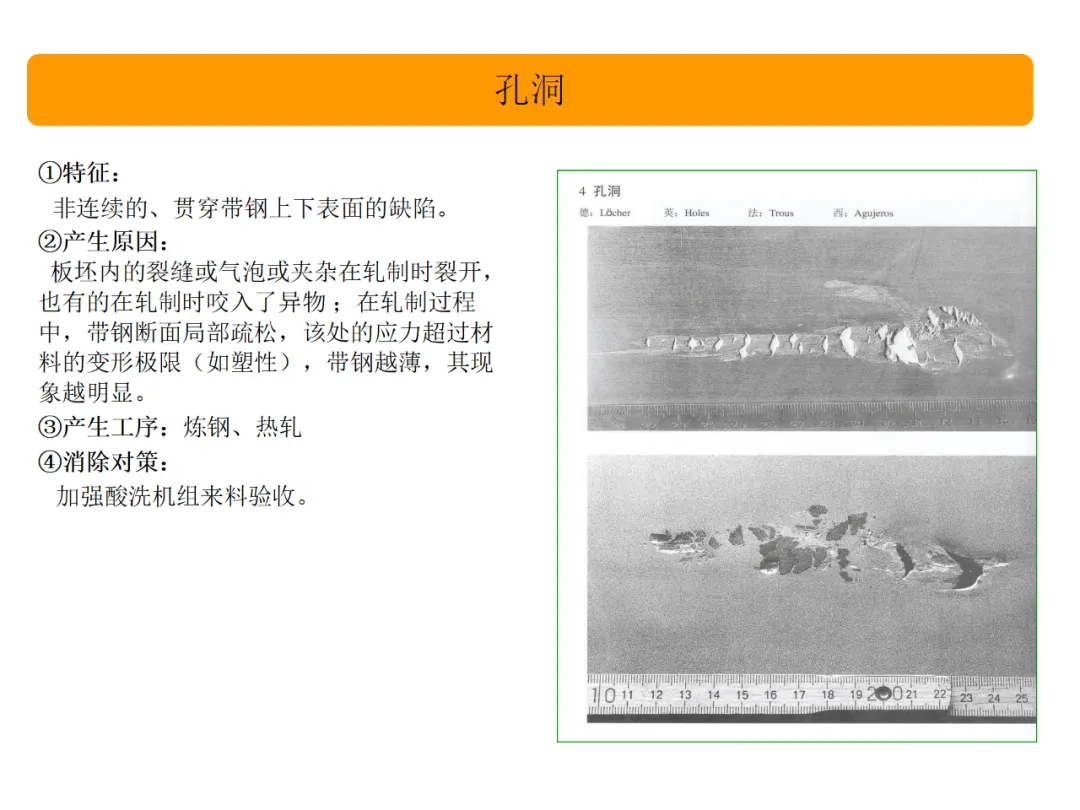

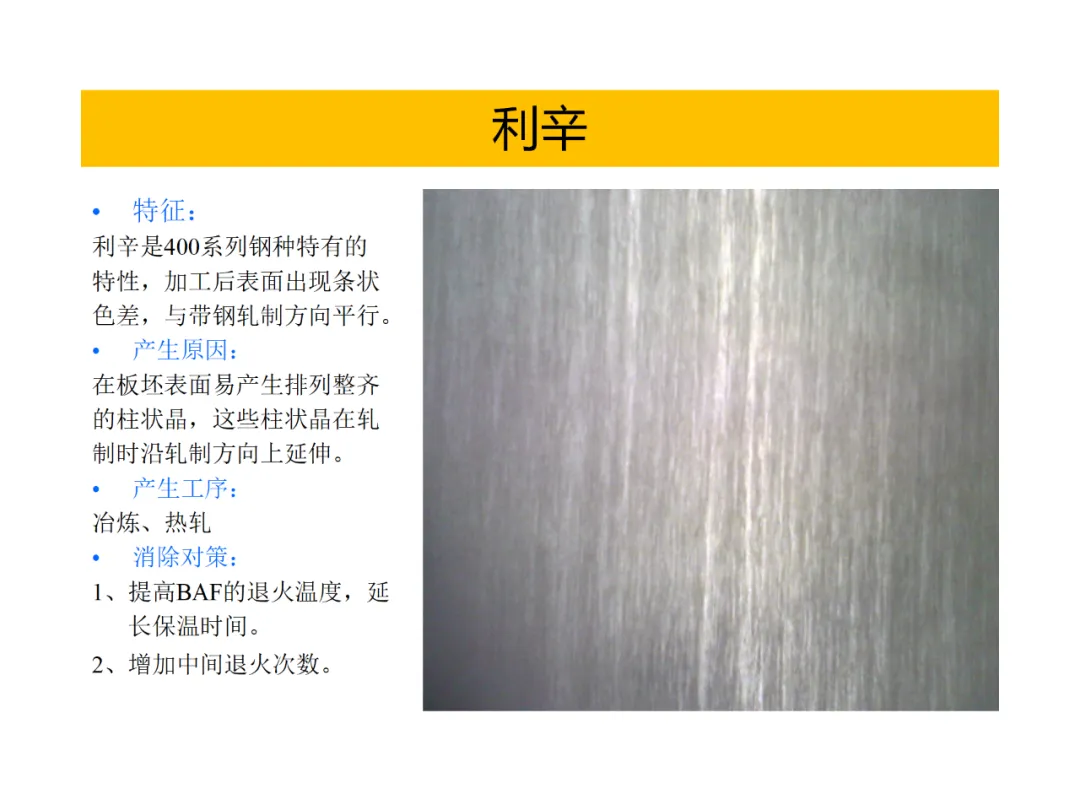

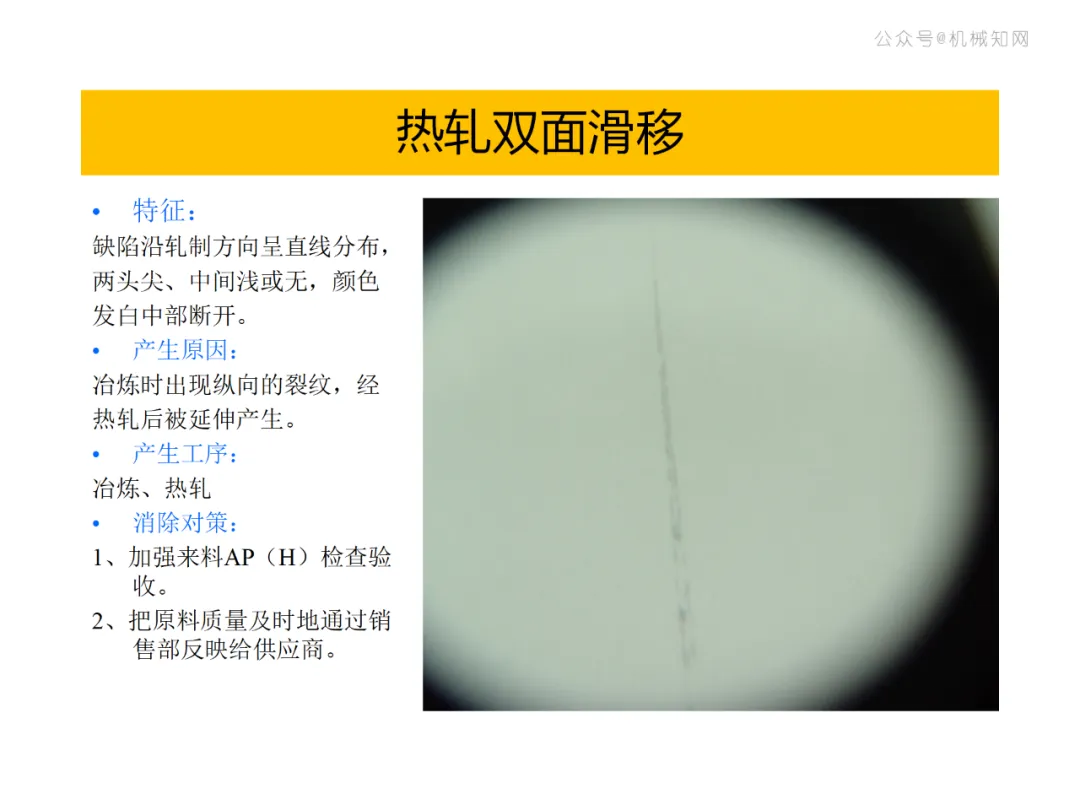

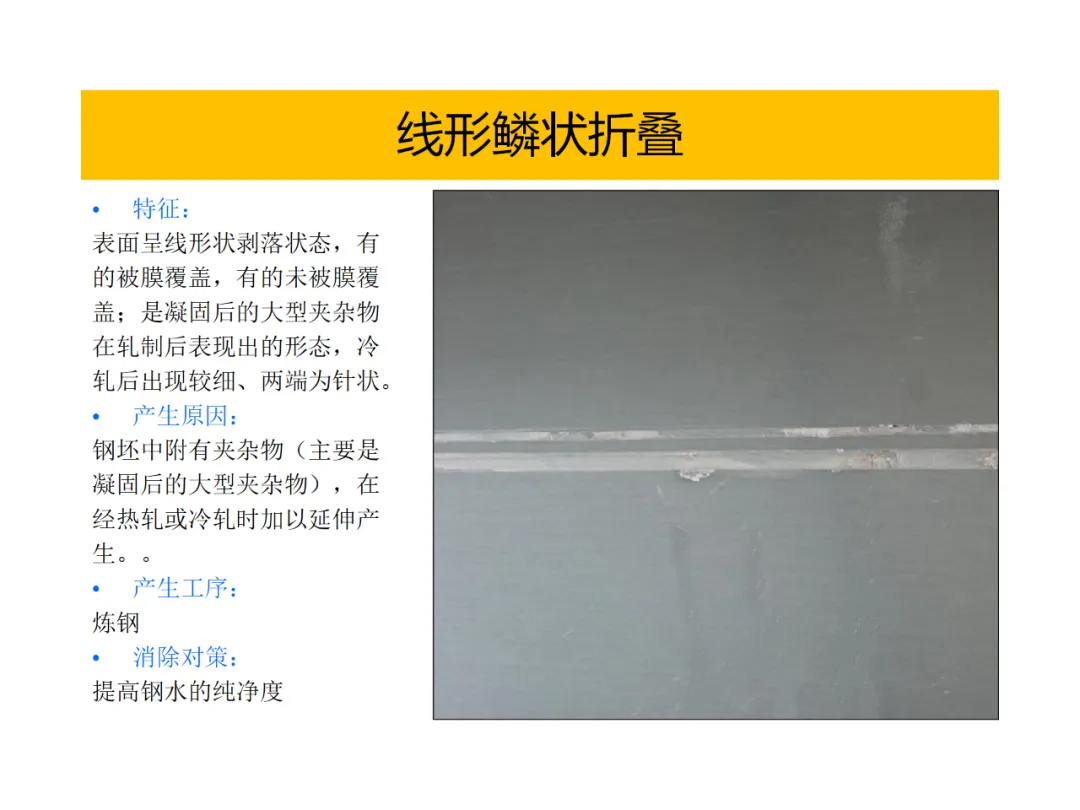

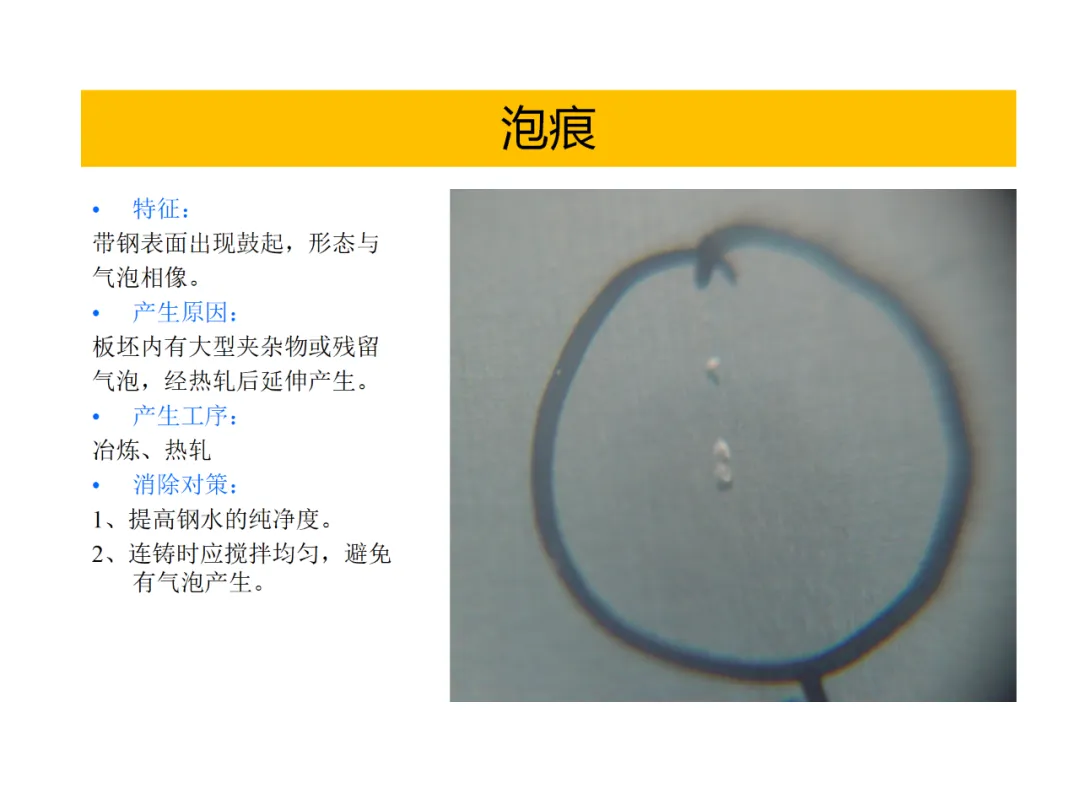

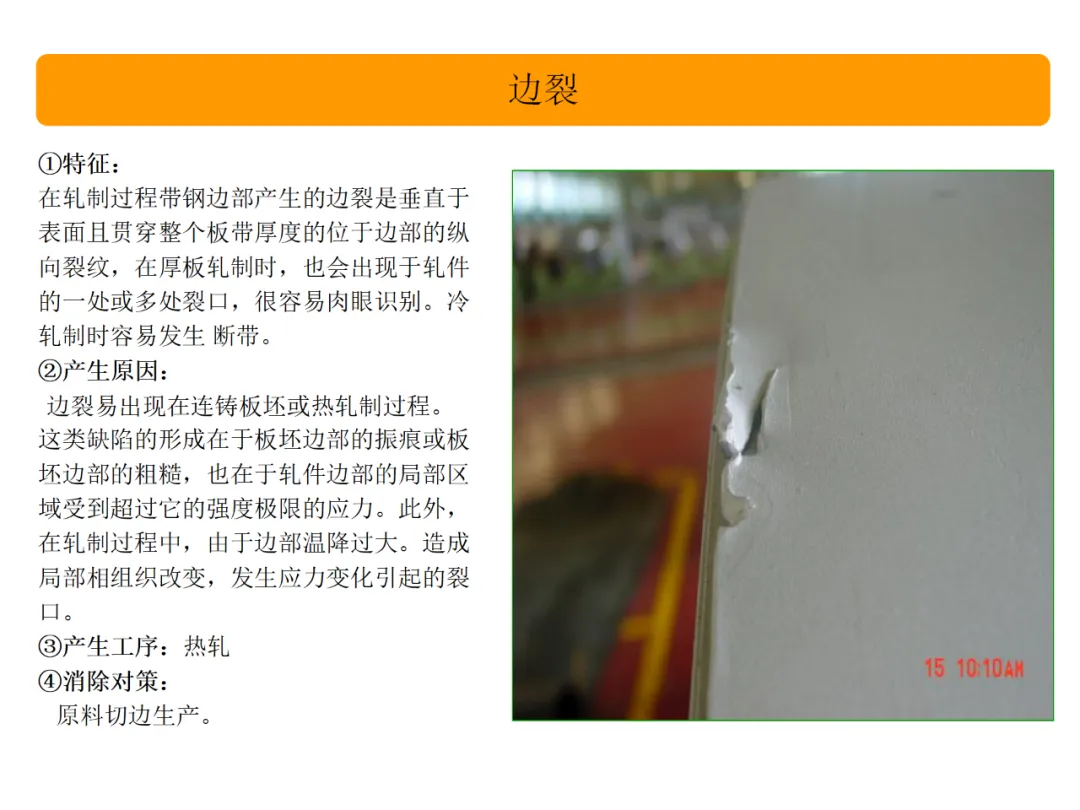

冶炼时钢水脱气不良或卷入杂质，会在后续加工中形成“气泡”、“夹层”或“表面夹杂”。这些夹杂物通常颜色异于基体，沿轧制方向分布。“裂纹”可能因成分控制、冷却应力或加工不当产生，在表面呈断续线状。严重的内部缺陷甚至会导致“孔洞”。
针对这些缺陷，工业上有一系列检测方法。除了最基础的“外观目视检测”，对于肉眼难辨的微小开口裂纹，可采用“着色探伤”（渗透检测），通过毛细现象使缺陷显影。
对于铁磁性不锈钢，可用“磁粉探伤”检测表面及近表面缺陷；而对于内部缺陷，则需依靠“超声波探伤”或“射线探伤”。

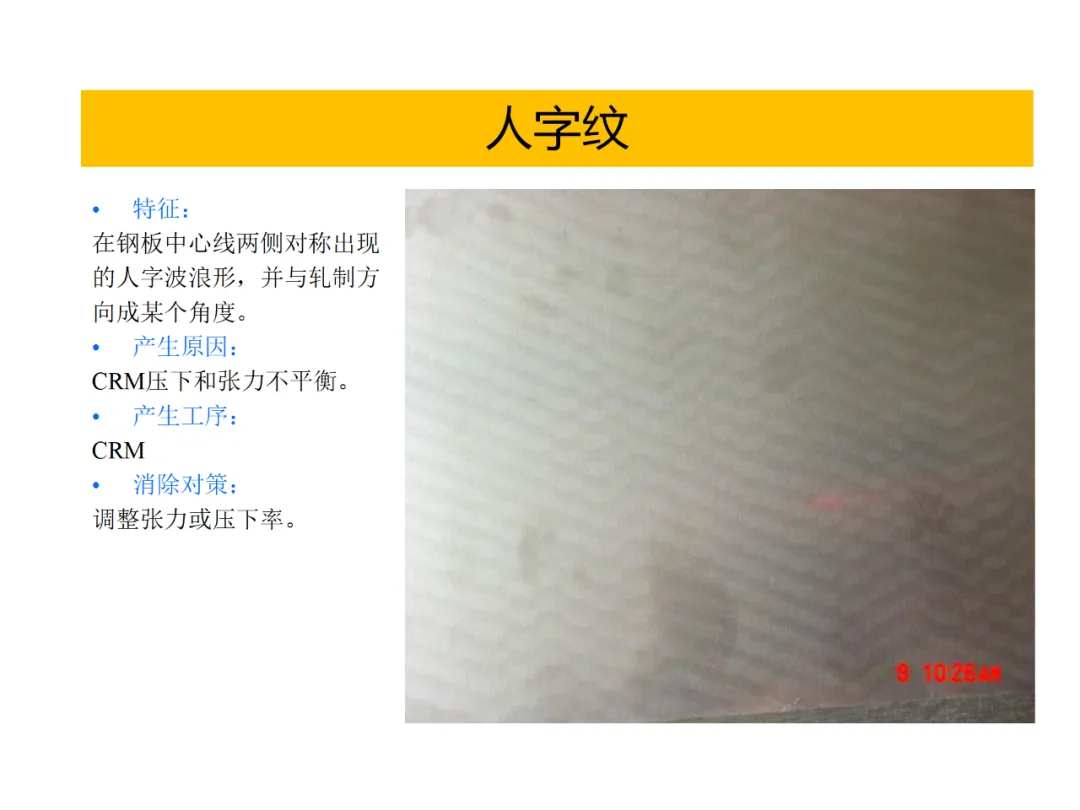

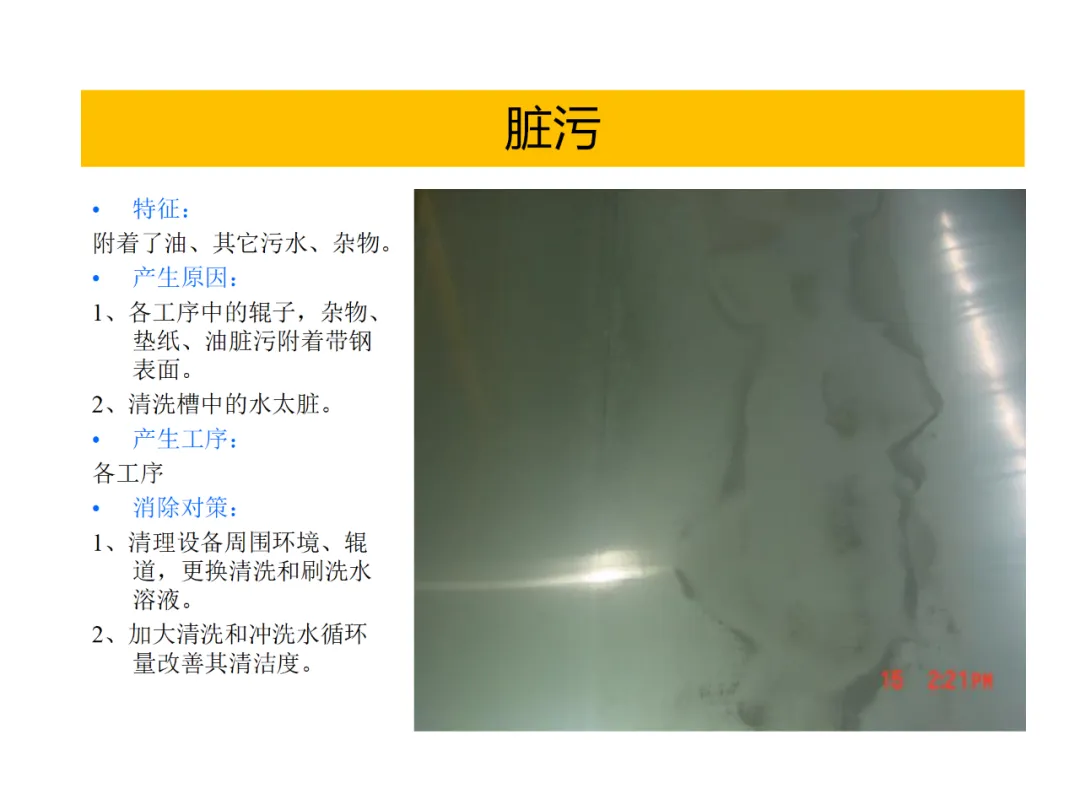

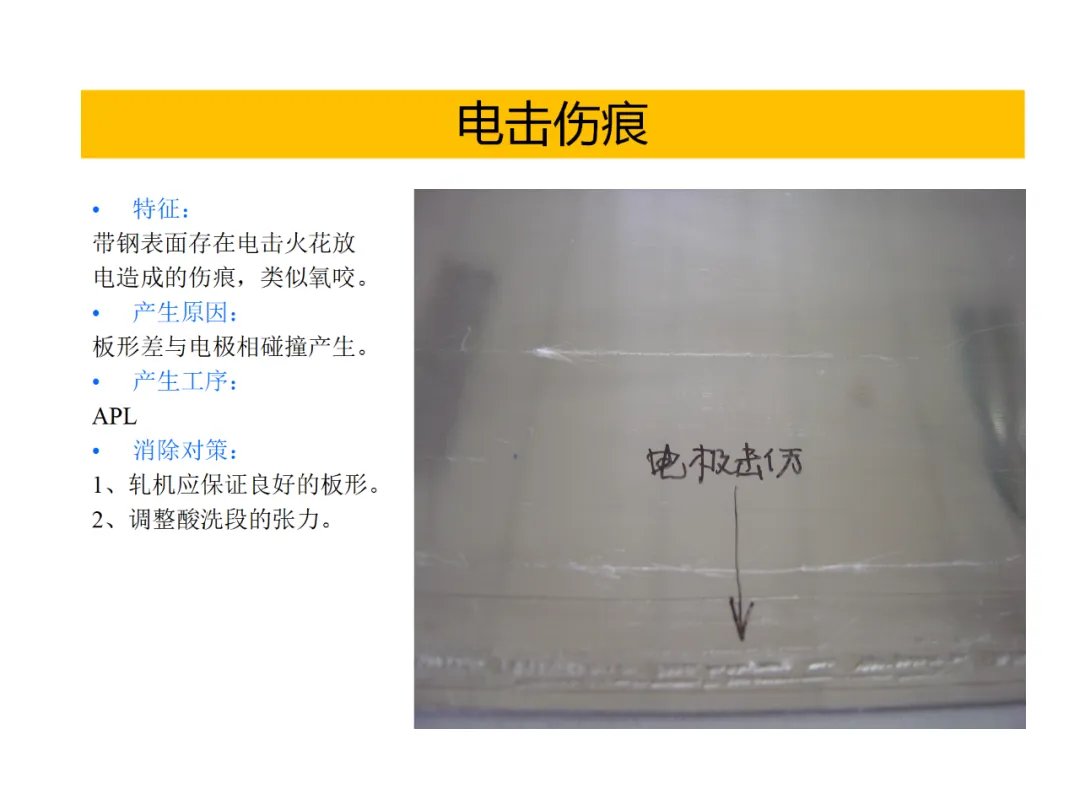

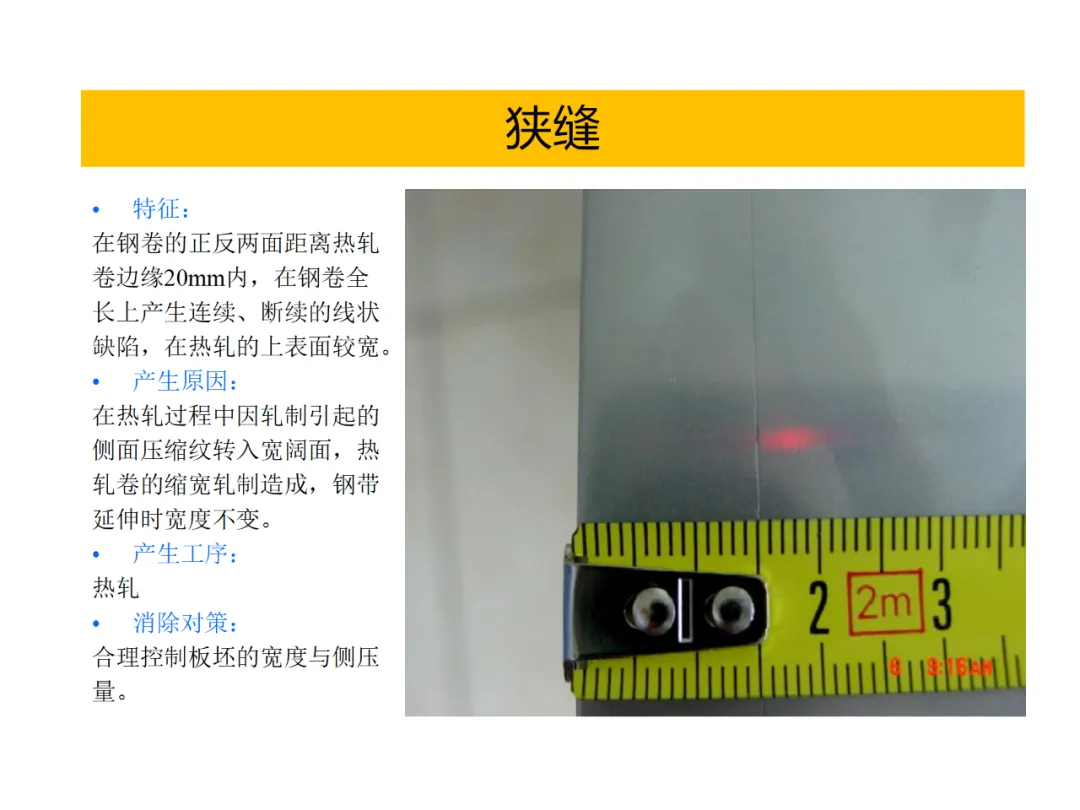

综上所述，不锈钢表面缺陷成因复杂，贯穿于冶炼、热轧、冷轧、热处理及后续加工的每个环节，必须通过全流程的精细管控才能最大限度地避免，确保最终产品的卓越品质。
50万+机械工程师都在看↓↓↓
1. 回复【动图】领取10000+个机械动图及视频包
2. 回复【CAD】领取800GAutoCAD全套视频教程
3. 回复【UG】领取800G的UGNX全套视频教程
4. 回复【SW】领取800G的Solidworks全套教程
