【实用工具】施工图数字化审查用户操作指南
数字化图审用户操作指南
一
网站地址
宜昌市工程建设项目平台地址
http://zwfw.hubei.gov.cn/s/index.html?areaId=420500000000
宜昌市多审合一平台地址
http://219.139.130.116:8888/yctsms/o2o/
二
建设单位
网上报审项目
①建设单位法人/经办人 登录 “湖北政务服务网”-“宜昌市” 页面，地址：
http://zwfw.hubei.gov.cn/s/index.html?areaId=420500000000

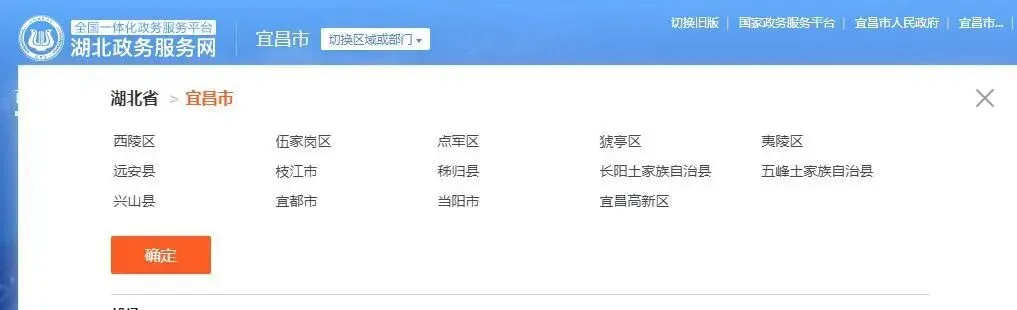

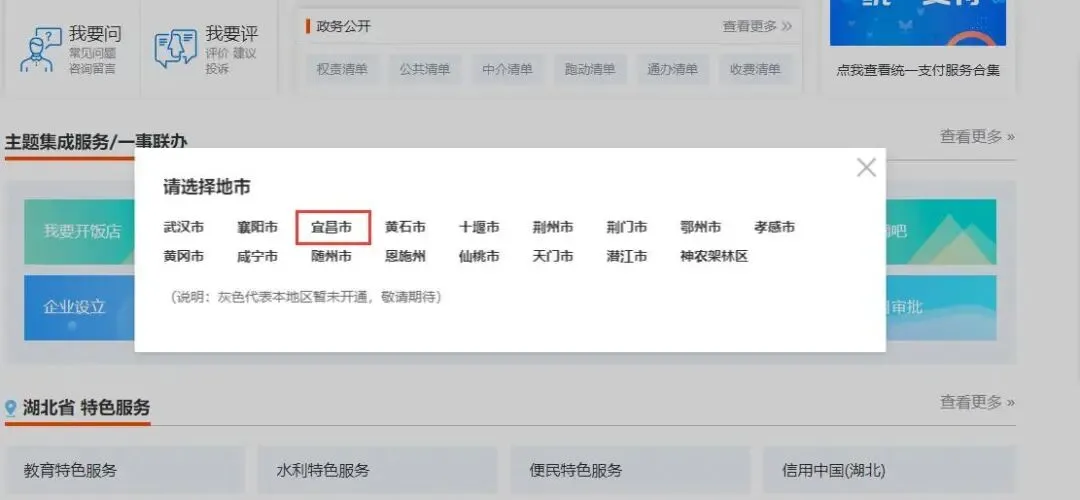

②确认页面左上角区域是“宜昌市”；

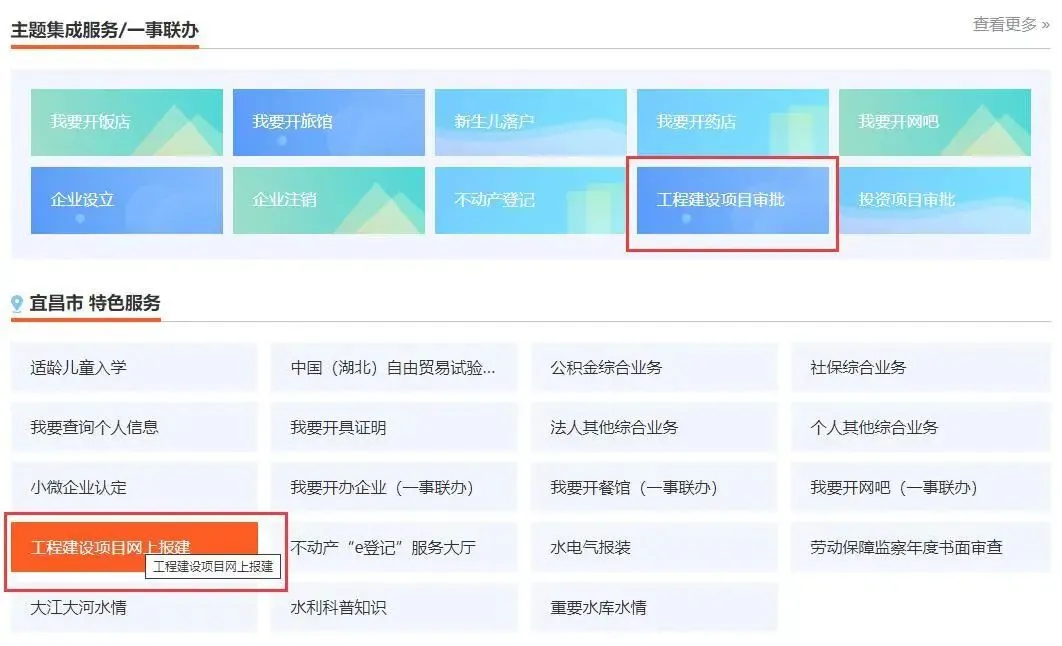

③在“主题集成服务/一事联办”或“宜昌市 特色服务”板块中，选择“工程建设项目审批”或“工程建设项目网上报建”–“宜昌市”；

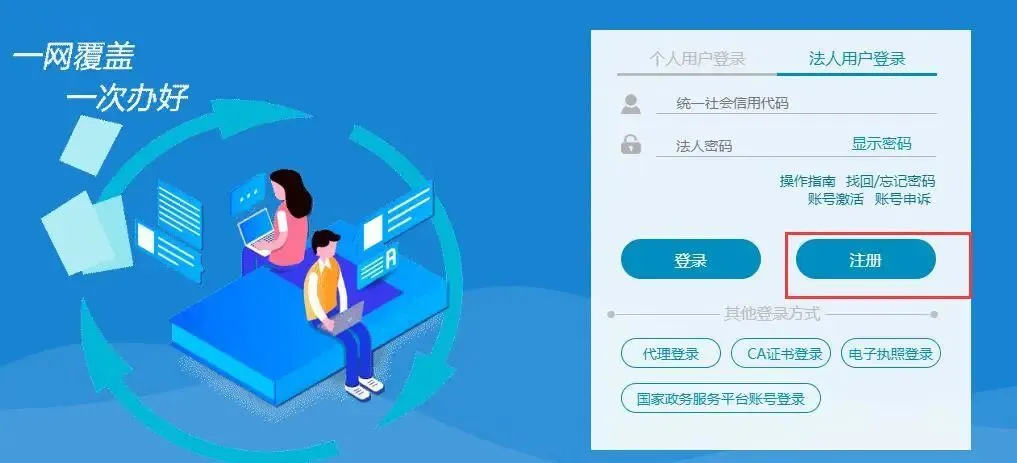

④输入“湖北省政务服务网”法人用户的账号密码登录（若账号未注册需要先注册账号，根据系统操作步骤进行注册），进入“宜昌市工程建设项目审批系统网上办事大厅”首页；
勾选施工图审完成信息填报

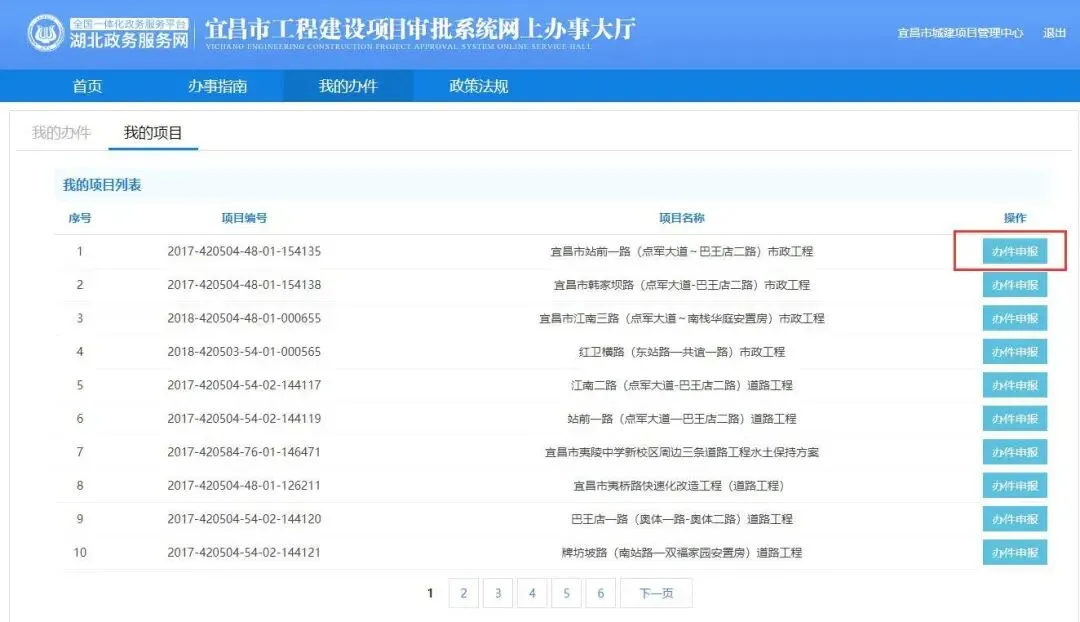

①“宜昌市工程建设项目审批系统网上办事大厅”首页点击“我要查”，在“我的办件”–“我的项目”中，选择需要申报施工图审查的项目（这里显示的均为成功在“湖北省投资项目在线审批监管平台”获得项目编码的项目），点击“办件申报”进入申报页面；

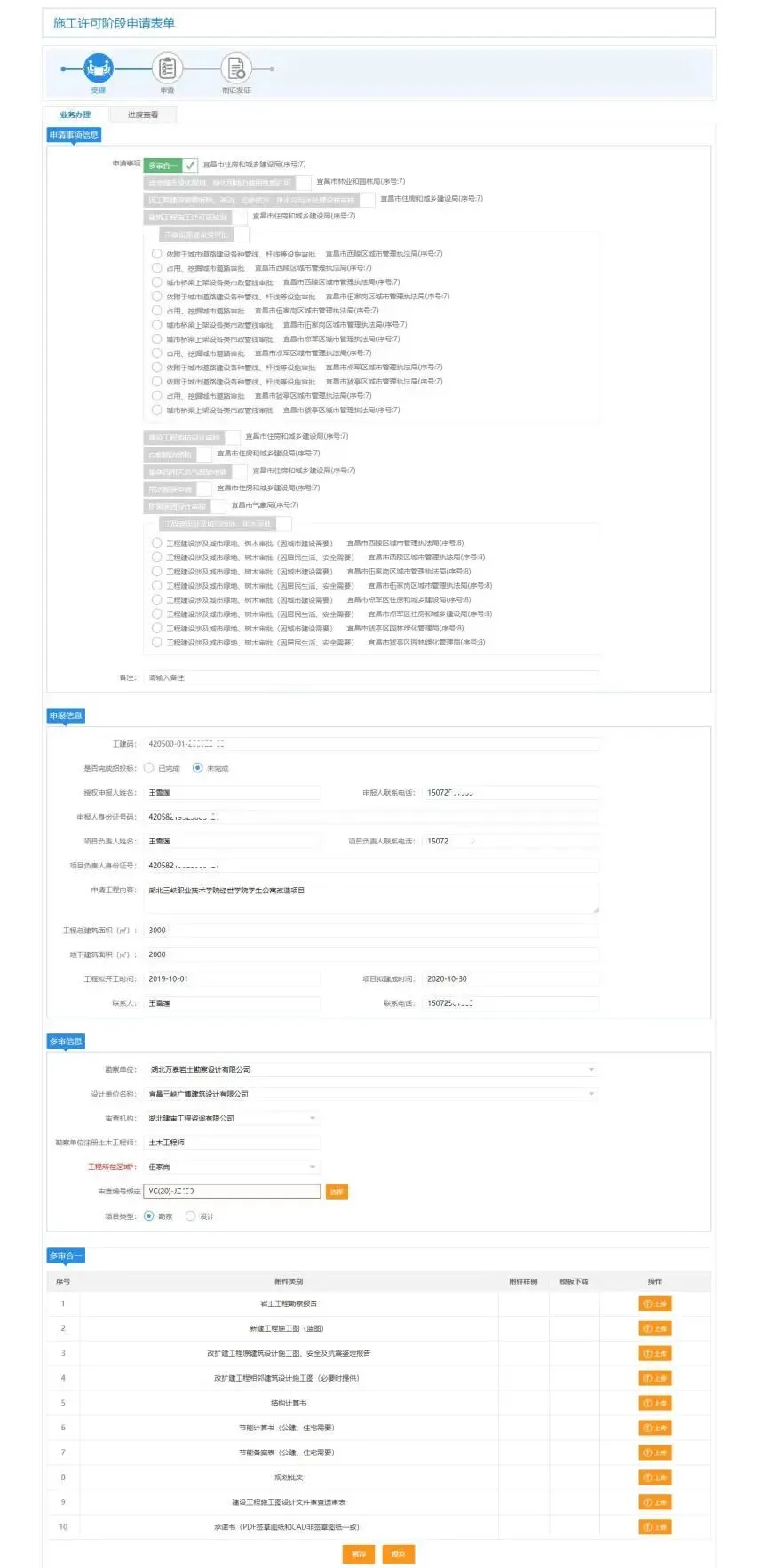

②在申报页面，勾选“多审合一”事项进行信息填报及附件上传；
②缺项材料补齐：通过预留手机号接收项目登录账号密码，进入多审合一平台“勘察设计单位入口”，凭账号密码登录，点击“项目信息”对应色块，根据综合窗口受理意见或查看各部门所列的缺项材料，进行缺项材料上传。（详见多审合一平台首页“操作手册”>建设单位>缺项材料补传）；
报告下载

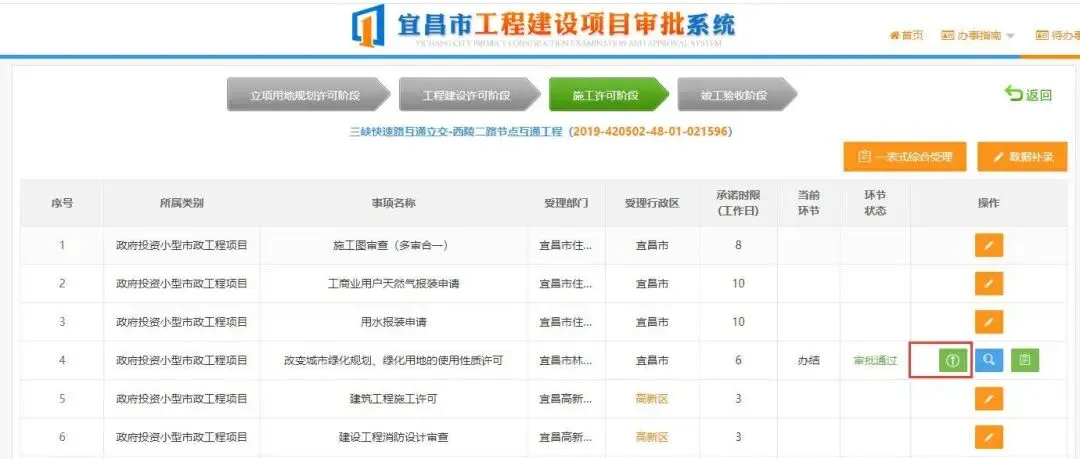

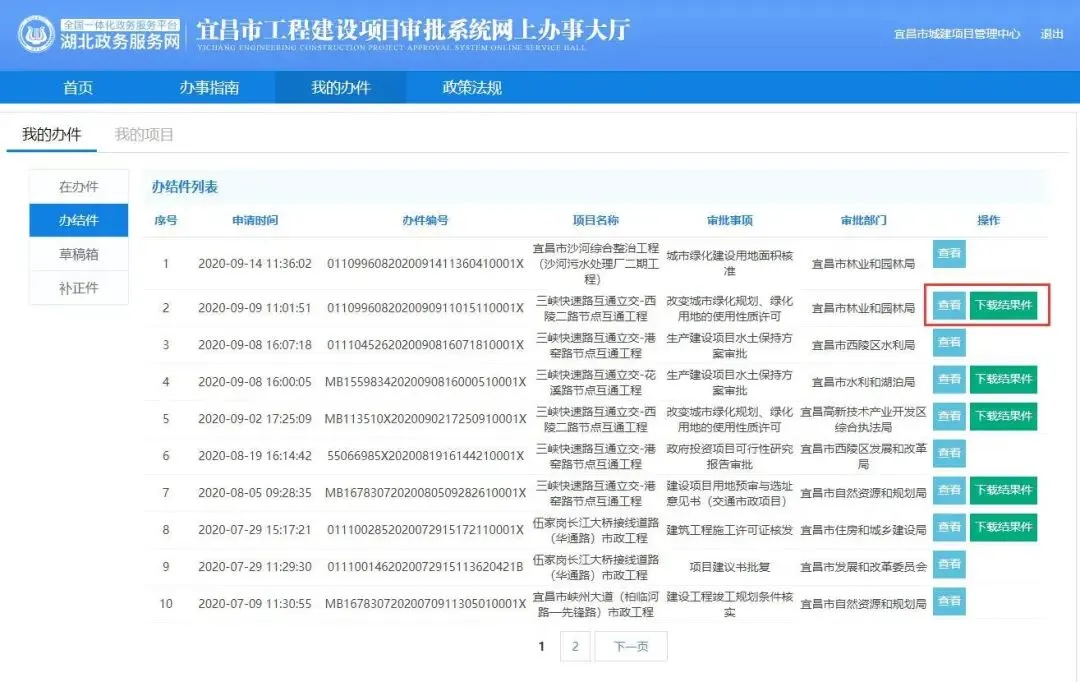

①建设单位登录“湖北省政务服务网”进入“宜昌市工程建设项目审批系统网上办事大厅”，在“我的办件”–“办结件”中点击“下载结果件”；
三
行政窗口
项目接件

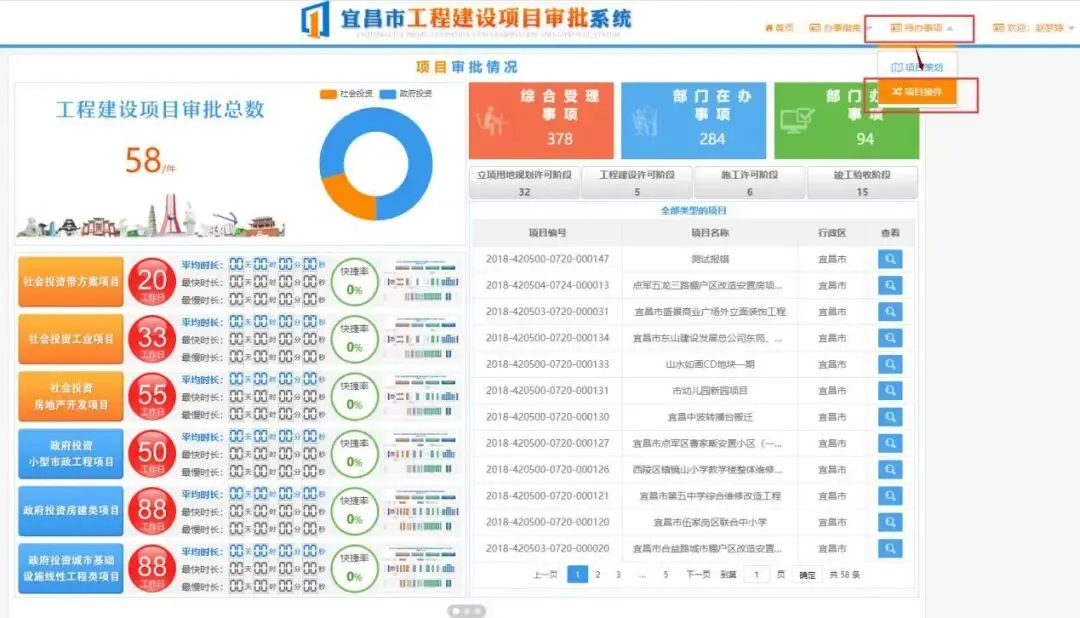

接件员登录“宜昌市工程建设项目审批系统”在首页的“待办事项”-“项目接件”进入待接件列表；

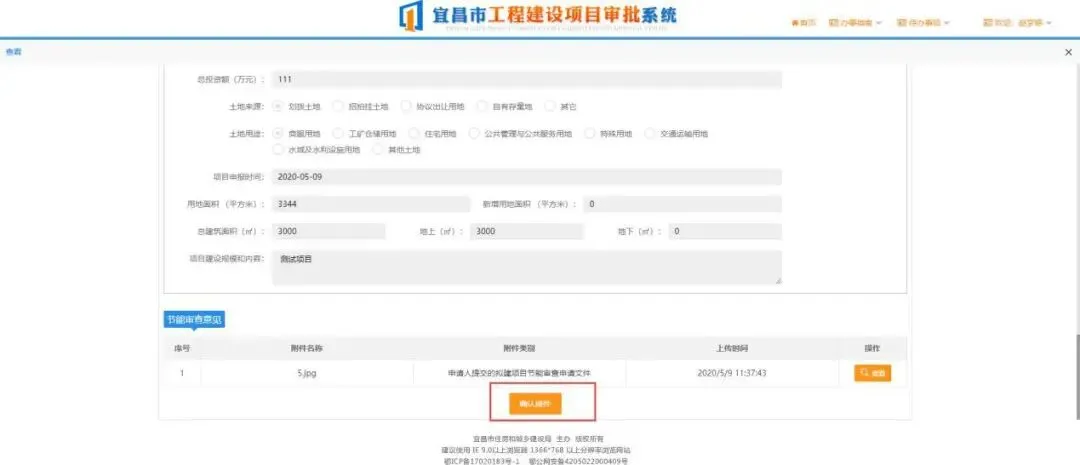

点击查看进入项目详情页，信息确认无误后点击最下方的‘确认接件’按钮；
项目受理
通过“审图机构入口”登录“多审合一平台”点击“受理新项目”按钮，校正项目信息、查看报送的材料，反馈受理意见，确认无误后，点击“确定”按钮受理。
账号密码发放
点击“接审”色块中的“短信（建设单位）”按钮发放项目登录账号及密码。
报告下载
帮办人员登录“宜昌市工程建设项目审批系统”，进入项目查看下载；
四
勘察设计单位
企业登记及CA签章办理
报送图纸前，勘察设计单位需到宜昌市行政服务中心综合窗口完成企业信息登记（服务电话0717-6852616），并到宜昌市CA数字认证中心（宜昌市行政服务中心）办理CA电子签章（服务电话0717-690190，办理指南详见：CA数字认证中心网站http://www.ycra.org.cn，服务专区>宜昌市数字化多审合一平台专区）；
电子签章加盖
签章软件安装及报送图纸加盖电子签章（签章指南详见：CA数字认证中心网站http://www.ycra.org.cn，服务专区>宜昌市数字化多审合一平台专区>操作手册）；
报审信息完善
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击“项目信息”对应色块，完善“公共信息”及“工程信息”选项，其中“工程信息”可以添加单体工程信息（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>单体添加）；
图纸报送
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击“图纸报送”对应色块，对各专业图纸进行上传（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>图纸报送）；
意见下载
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击审查/复审一/复审二阶段“下载”对应色块，对各部门出具审查意见，进行查看及下载（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>意见下载）；
回复签章
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击审查/复审一/复审二阶段“签章”对应色块，对出具审查意见且未签章确认的，进行签章及确认（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>回复签章）；
意见回复
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击审查/复审一阶段“回复”对应色块，对审查不通过的专业，根据专家审查意见逐一进行回复（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>意见回复）；
图纸回复
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击审查/复审一阶段“图纸”对应色块，对审查不通过的专业，进行图纸回复上传（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>图纸回复）；
作废标记
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击“作废标记”对应色块，对各阶段报送的作废图纸，进行作废标记（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>作废标记）；
图纸下载
进入“勘察设计单位入口”，凭综合窗口受理短信发送的项目编号、登录密码登录，点击“图纸下载”对应色块，对各阶段审查的图纸，进行查看或下载（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>勘察设计单位>图纸下载）；
五
图审机构
CA签章办理
到宜昌市CA数字认证中心（宜昌市行政服务中心5楼-数字证书窗口），办理CA电子签章（办理指南详见：CA数字认证中心网站http://www.ycra.org.cn，服务专区>宜昌市数字化多审合一平台专区）；
签章软件安装
签章软件安装（操作指南详见：CA数字认证中心网站http://www.ycra.org.cn，服务专区>宜昌市数字化多审合一平台专区>操作手册）；
审查受理
进入“审图机构入口”，机构管理员登录进入系统，点击“接审-图纸”检查图纸完整性，点击“分配”对应色块，进行分配，分配即表明图纸完整，系统开始计时（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>审图机构>分配专家）；
审查签章
进入“审图机构入口”，审查专家登录进入系统，对未审查的项目，在要求出具意见的时间内进行审查，点击“审查”对应色块，进行审查，输入并保存审查意见，确认无误后提交，提交后对审查意见进行签章及确认（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>审图机构>审查签章）；
意见签章
进入“审图机构入口”，机构管理员登录进入系统，对未签章的项目进行签章，点击“审查”对应色块，进行签章确认（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>审图机构>意见签章）；
图纸签章
进入“审图机构入口”，机构管理员登录进入系统，对未签章的项目进行签章，点击“签章”对应色块，进行签章确认（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>审图机构>图纸签章）；
报告签章
进入“审图机构入口”，审查专家、机构管理员登录进入系统，对报告未签章的项目进行签章确认（操作指南详见：宜昌市数字化“多审合一”平台，操作手册>审图机构>报告签章）。审查通过后，生成审查合格报告书，各专业审查师及机构负责人依次完成报告书及图纸的数字签章，系统自动流转至工改平台。
六
报审图纸格式
设计专业
采用PDF格式（需电子签章），按专业分别上传（单个专业可采用1份PDF上传），除上传签章图纸外，建筑专业还需上传一张CAD格式平立剖（无需电子签章），园林专业需上传CAD格式绿化竣工图（无需电子签章，绿化用地区域为用点表示的闭合线，绿地面积要有分区计算数据，有地下室的应标明范围和覆土厚度）；
勘察专业
采用PDF格式（需电子签章），拆分上传，可按如下分类（1-5、6-9、10-17共3个PDF文件）：
（1） 封面及扉页
（2）目录
（3）文字报告书
（4）勘探点数据表
（5）勘察成果表（分层表、土工试验汇总、承载力参数表等）
（6）平面图
（7）地质剖面图（1-i）(当剖面较多时，可按楼栋、纵横拆分)
（8）地质剖面图（i-n）(当剖面较多时，可按楼栋、纵横拆分)
（9）柱状图
（10）标准贯入数据
（11）动探数据
（12）其他测试数据，如静探数据、载荷板试验、抽水试验数据等
（13）土工试验
（14）地震波测试专题报告
（15）其他附件如地灾报告、稳定性计算书等
（16）勘察技术委托书
（17）其他
以上有的项目是必需的，有的不一定需要，次序如此，但应是一本完整的勘察报告书。也可以稍加归类合并，但文件名即内容，如：目录及文字，为便利结构审图师查阅勘察数据，文字部分的承载力表、抗震参数、抗浮参数、基础建议等的重要项，烦请刷红刷黑。
七
其他
操作过程中如有困难或疑问，请查看宜昌市数字化“多审合一”平台操作手册及常见问题。
Q Q 群：149463250
咨询电话：0717-6852616（企业登记）
0717-6901900（证书办理）
0523-86805958（多审合一平台客服）
0717-6258256（工改平台客服）
