【MATLAB源码-第398期】基于matlab的MIMO-OFDM的通感一体化系统建模仿真,评估误码率,星座图,测距和测速性能等.

操作环境：

MATLAB 2024a

1、算法描述

随着无线通信系统不断向高频段、大带宽、多天线和智能化方向演进，传统“通信系统只负责信息传输、雷达系统只负责环境感知”的分立式架构已经逐渐难以满足未来网络对频谱效率、硬件复用能力、系统集成度以及多功能协同处理的要求。在此背景下，通感一体化技术逐渐成为新一代无线系统中的重要研究方向。所谓通感一体化，本质上是希望通过统一的硬件平台、统一的信号体制以及统一的信号处理框架，使同一套射频和基带系统在完成通信任务的同时，具备对目标距离、速度、角度等参数的感知能力。这种技术路线不仅能够有效提高频谱利用率，减少设备冗余，而且有望在车联网、低空经济、智能制造、无人系统、工业控制等场景中发挥重要作用。

在众多候选波形和系统架构中，基于 MIMO-OFDM 的通感一体化方案具有较强的现实基础和工程可实现性。一方面，OFDM 已经在现代无线通信系统中得到了广泛应用，其多载波结构便于抗多径衰落、支持灵活的频谱分配和导频设计，并且能够较自然地扩展到联合测距测速处理。另一方面，MIMO 技术能够通过空间维度提升通信容量，并利用阵列天线形成空间波束，实现目标方向增强与干扰抑制。因此，将 MIMO 与 OFDM 相结合，不仅可以形成较完整的高速通信链路，也可以为目标感知提供距离、多普勒和角度估计的基础条件。基于这一认识，本系统围绕共享 OFDM 波形展开建模，构建了一个同时具备通信与感知能力的 MIMO-OFDM 通感一体化仿真平台，并在 MATLAB 2024a 环境下进行了完整的工程化实现。

本系统的总体结构可以概括为发射端、传播环境、通信接收端和感知处理端四个主要部分。发射端首先生成通信业务比特流，并根据设定的调制方式完成符号映射。为了保证通信链路的可恢复性和感知链路的可处理性，系统采用了带有导频结构的 OFDM 帧设计，即在一个发射帧中既包含已知导频符号，也包含承载数据信息的数据符号。随后，系统将调制后的频域数据映射到多组子载波上，并通过 IFFT 完成时域 OFDM 符号生成，再插入循环前缀以减小多径影响。考虑到系统采用多发射天线结构，基带 OFDM 信号在进入发射链路之前还需要经过数字波束成形处理。通过预设目标方向，系统可根据阵列响应矢量设计发射权值，从而将更多能量集中到期望空间区域。这样一来，通信信号在发送给用户终端的同时，也自然形成了可用于照射目标的空间波束。

在传播环境方面，本系统同时构建了通信信道和目标回波模型。对于通信链路，系统采用频率选择性衰落环境，使得不同子载波对应不同的信道响应，这与真实宽带无线信道的传播特性较为一致。多径、噪声以及天线间的空间特性共同决定了接收端的信号质量。对于感知链路，系统在发射阵列与目标之间建立了基于目标距离、速度与方向参数的回波模型。目标距离决定了信号往返传播的时间延迟，目标速度决定了回波中的多普勒频移，而目标方向则体现在阵列接收时的空间相位差上。由于通感一体化系统采用共享波形，通信发射符号既承担信息承载作用，又作为目标探测的照射信号存在，因此感知端对回波的处理不再需要额外设计独立雷达波形，而是直接利用已知的发射 OFDM 信号进行匹配和估计。这种处理模式正是通感一体化系统相较于传统分离式系统的重要优势所在。

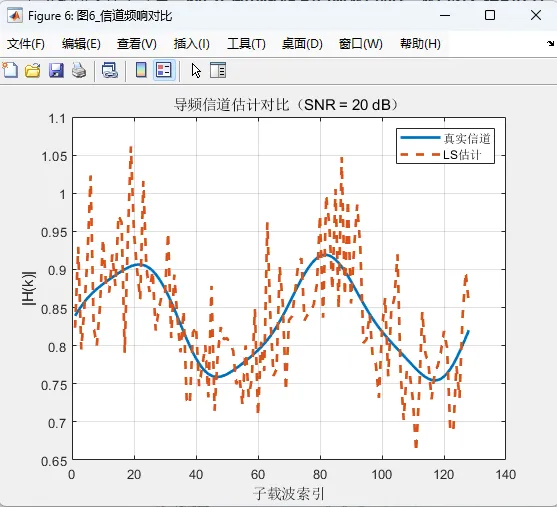

在通信接收端，系统完成了从接收信号恢复数据的完整处理链。接收信号首先经过循环前缀去除和 FFT 变换，由时域重新回到频域。由于实际链路中存在频率选择性衰落和噪声影响，接收端需要利用导频信息对信道进行估计。本系统采用了基于导频的频域信道估计方法，通过比较已知发射导频与接收导频之间的关系，获得各子载波上的信道响应估计值，并进一步扩展到数据符号所在的资源网格。完成信道估计后，系统对数据子载波执行均衡处理，从而尽可能消除信道衰落带来的幅度和相位畸变。在均衡之后，数据符号被送入判决模块完成解调，最终恢复出接收比特流，并与原始发送比特进行比较，计算误码率。为了更全面地评估链路性能，系统除误码率外，还进一步计算了可达速率和信道估计均方误差等指标。误码率用于反映系统在不同信噪比条件下的信息恢复准确性，可达速率用于体现信道容量和传输效率，信道估计均方误差则反映导频估计与真实信道之间的接近程度。通过这三个指标的联合观察，可以较为全面地分析通感一体化系统在通信侧的性能表现。

在感知处理端，系统重点围绕目标距离估计、速度估计和方向估计展开。由于 OFDM 信号在频率维度上具有多个子载波，目标回波在不同子载波之间会表现出与传播时延相关的相位变化，因此可以通过对回波进行频域逆变换或相关处理，形成距离像，从而估计目标距离。与此同时，由于同一目标在多个 OFDM 符号之间会引入稳定的多普勒相位演化，因此系统可以在慢时间维上进行傅里叶分析，得到目标的多普勒信息，进一步形成距离-速度二维谱图。该二维图能够较直观地给出目标所在的距离单元和速度单元，是通感一体化系统感知性能展示中最有代表性的结果之一。对于角度估计，本系统利用接收阵列的空间采样能力，通过阵列流形构造波达方向估计模型，并采用 Bartlett 波束形成谱作为方向搜索手段。虽然 Bartlett 方法在分辨率上不如更高阶的超分辨算法，但其结构清晰、实现稳定、对样本协方差矩阵要求较低，适合作为毕业设计级工程系统中的基础角度估计方案。通过对角度谱峰值的搜索，可以较直观地恢复目标来波方向，从而完成感知链路的最后一个关键维度估计。

从系统功能上看，该 MIMO-OFDM 通感一体化平台并不是简单地把一个通信系统和一个雷达系统生硬拼接在一起，而是建立在统一资源、统一波形和统一信号处理思想基础上的联合设计。其关键特征体现在三个层面。首先，在波形层面，系统采用共享 OFDM 波形，使信息传输与环境感知共同依托于一组发射符号，从根本上避免了两套波形并存带来的频谱浪费。其次，在空间层面，系统通过多天线阵列和波束赋形手段，使通信增益和感知能量可以在空间维度上进行统一调配，从而提高链路效率。再次，在处理层面，系统通过统一的接收框架，在同一组接收数据上分别提取通信和感知所需特征，实现了面向双功能任务的协同处理。正是这种多层次融合，使得系统具备了较高的研究价值。

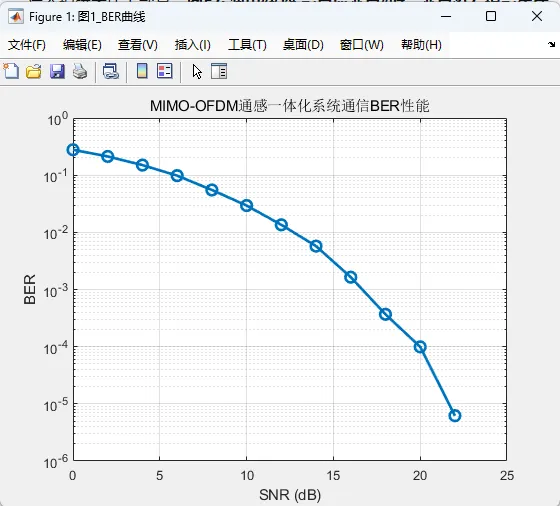

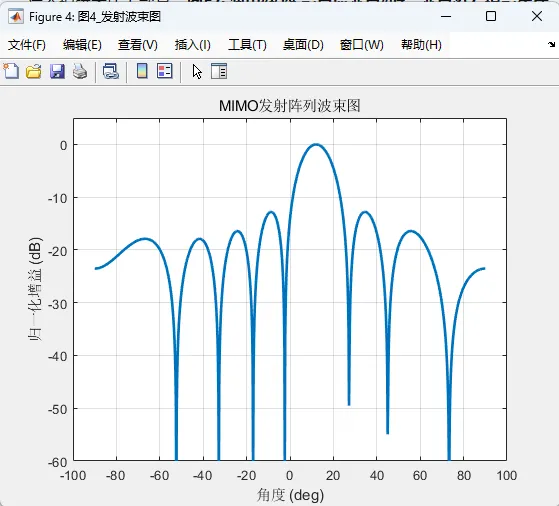

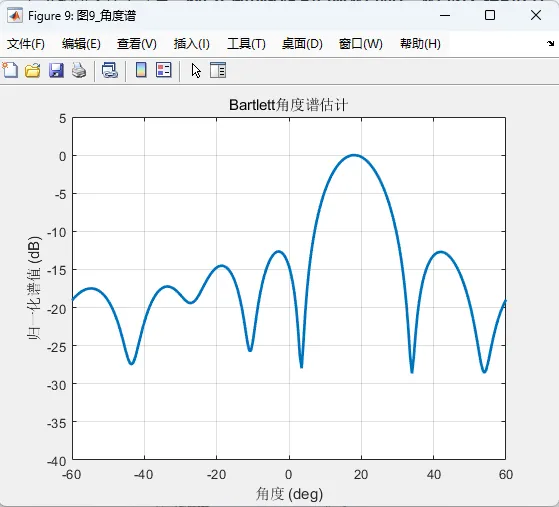

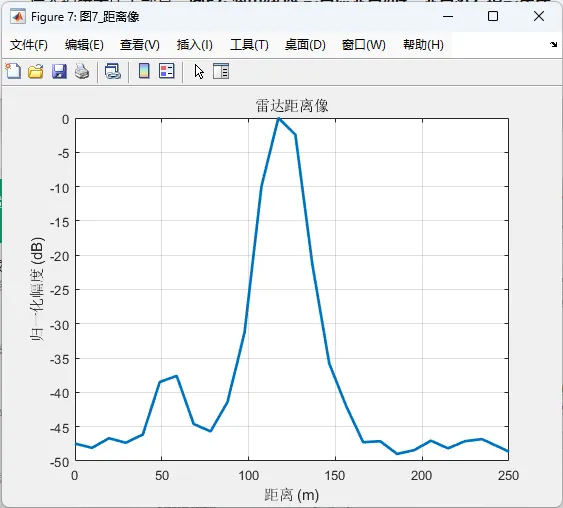

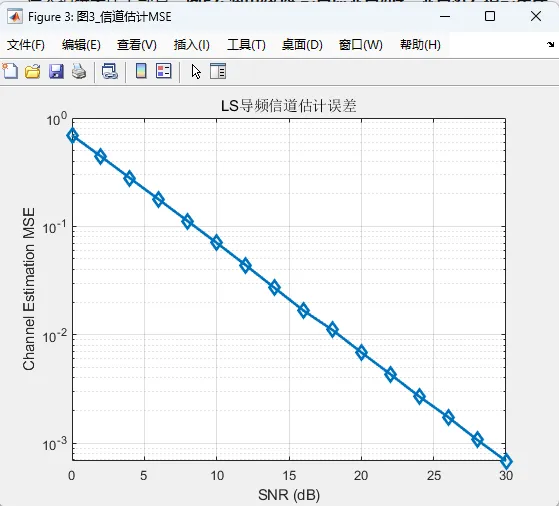

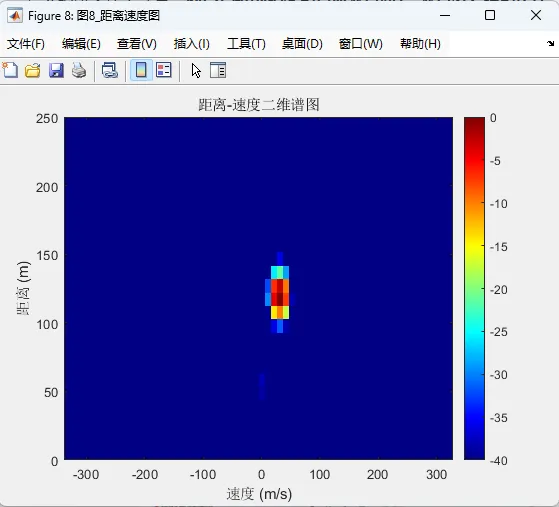

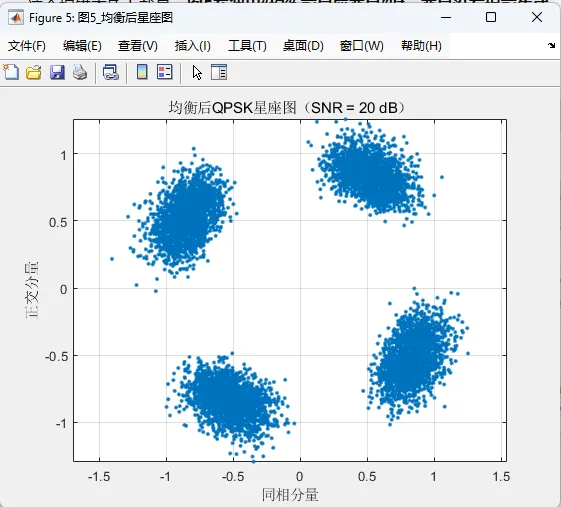

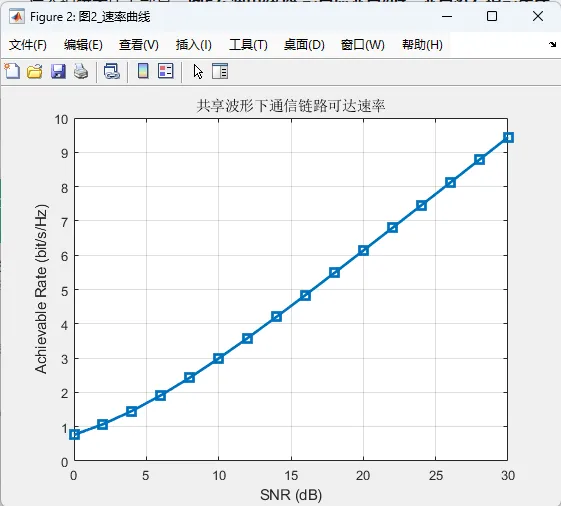

为了验证系统设计的有效性，本研究在 MATLAB 2024a 平台下实现了完整仿真，并给出了多幅具有代表性的结果图。首先，误码率曲线展示了系统在不同信噪比下的通信可靠性变化趋势，通常随着信噪比提高，误码率逐渐下降，这说明在合理的信道估计和均衡条件下，系统具备较稳定的数据恢复能力。其次，可达速率曲线反映了系统频谱效率随信噪比或信道条件变化的规律，说明多天线与 OFDM 结合后能够获得较好的容量提升效果。再次，信道估计均方误差曲线表明随着信噪比提高，估计精度逐步改善，从侧面说明导频设计和估计算法能够有效支撑后续均衡处理。除此之外，均衡前后星座图对比能够直观反映信号在信道衰落和噪声影响下的畸变情况，以及均衡后符号聚集程度的改善。发射波束图则展示了阵列在特定方向上的能量集中能力，说明系统具备明确的空间指向性。距离像、距离-速度二维谱图和角度谱共同构成了感知性能的核心展示结果，其中距离像用于目标距离定位，二维谱图用于联合估计目标距离与速度，而角度谱则实现目标方位识别。这些图形结果相互配合，使系统性能不再局限于单一指标，而是形成了较完整的通信与感知双功能评估体系。

从性能平衡的角度看，通感一体化系统最核心的问题之一并不只是“能不能通信、能不能感知”，而是“如何在两者之间取得合理折中”。通信侧希望增加数据吞吐量、降低误码率、增强链路鲁棒性，而感知侧则希望获得更高的距离分辨率、速度分辨率和角度分辨率。二者虽然共享硬件和波形，但优化目标并不完全一致。例如，通信系统中某些资源分配方式可能更利于信息传输，却未必最适合目标参数估计；感知侧希望波束能量尽量集中于目标区域，但通信侧可能更希望覆盖更广的用户区域。因此，本研究在系统建模中强调性能平衡思想，将速率、误码率、测距和测速能力共同纳入考量范围。这种思路不仅更贴近通感一体化系统的本质，也更符合工程应用中的实际需求。

从毕业设计的角度来看，该系统具有较好的完整性、可扩展性和研究深度。完整性体现在其不仅实现了从发送、传输到接收的通信链路，也实现了从回波建模到目标参数估计的感知链路。可扩展性体现在系统中多个模块都可以进一步深化，例如可将当前基础波束形成扩展为自适应波束优化，可将单目标场景扩展为多目标场景，可将 Bartlett 角度估计扩展为 MUSIC 或 ESPRIT 等更高分辨率方法，也可进一步引入更复杂的 MIMO 信道模型和多用户通信场景。研究深度则体现在系统天然包含通信与感知双任务协同优化问题，可围绕资源分配、波束设计、导频结构、联合估计和低复杂度实现等方面继续深入。这意味着该课题不仅适合作为本科毕业设计，也具备进一步演化为研究生课题或论文工作的潜力。

综上所述，基于 MIMO-OFDM 的通感一体化系统是一个兼具理论意义和工程价值的研究方向。通过构建共享 OFDM 波形、多天线阵列发射、通信接收恢复以及目标回波感知处理等完整模块，可以在统一平台上实现信息传输与环境感知的双重功能。该系统在通信侧能够通过误码率、速率和信道估计误差等指标体现链路性能，在感知侧能够通过距离像、距离-速度谱和角度谱等结果反映目标探测能力，具有较强的系统性和展示性。更重要的是，这类系统所体现出的资源复用、功能融合和协同优化思想，正是未来无线网络演进的重要方向。因此，对该系统进行建模、仿真和性能优化研究，不仅有助于加深对 MIMO、OFDM、阵列信号处理和无线感知等关键技术的理解，也为后续面向 6G 场景的智能无线系统研究提供了良好的基础。

2、仿真结果演示
