[岩土助手]文字说明编辑器、纵断面功能操作流程介绍

[岩土助手]文字说明编辑器、纵断面功能操作流程介绍

2026年3月24日版“岩土助手”主要更新如下功能:

一、 新增

1、 新增文字说明编辑器

2、 新增纵断面

3、 新增平面图分幅

4、 块参照属性的图层和颜色批量修改

5、 新增递增刷

二、 完善

1、 标注工具引出标注支持界面选择文字样式

2、 切坡工具拆分新增坡线高程设置命令特征线坡底线点击对应界面节点编号CAD视口联动显示对应图形节点编号方便输入

3、 特征线支持三维多段线

4、 批量切坡工具坡底线可以不依赖特征线设置坡线高程值

5、 切地形工具界面框架切换WPF

在本次更新的新增功能中,本文将介绍文字说明编辑器功能与纵断面绘制功能。
一、文字说明编辑器功能
[岩土助手]文字说明编辑器实操演示简略演示了文字说明的相关设置与操作流程,下文将以文本方式提供该功能的详细介绍:
1、打开操作界面

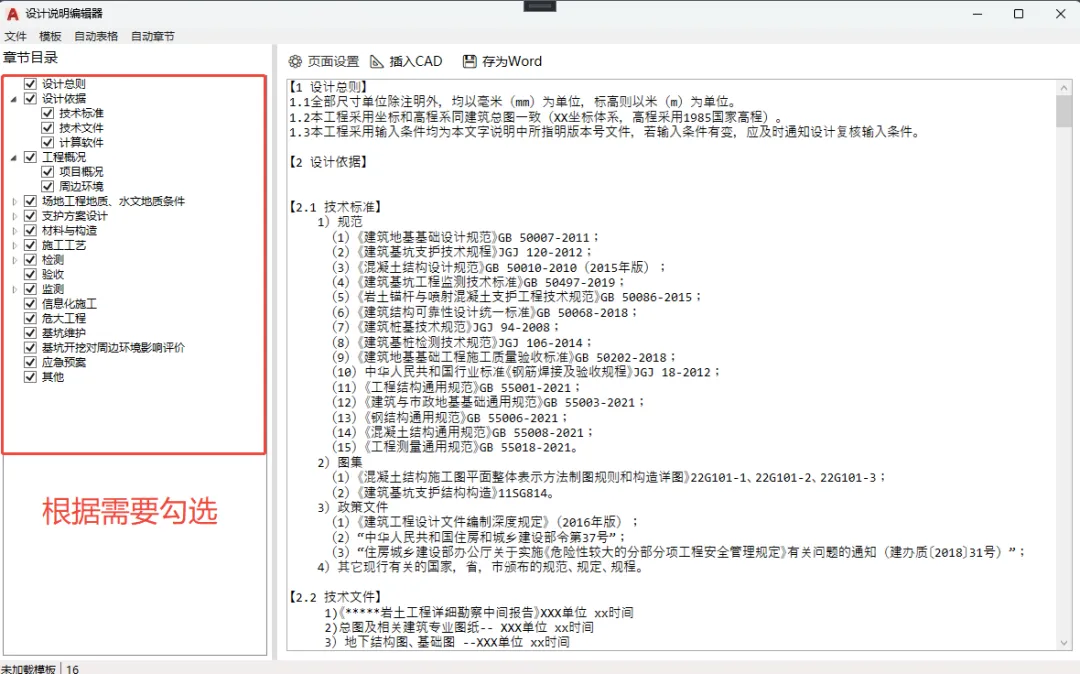

点击岩土助手侧边栏-文字工具-文字说明按钮,打开文字说明操作界面,软件已内置文字说明模板,如图1所示:

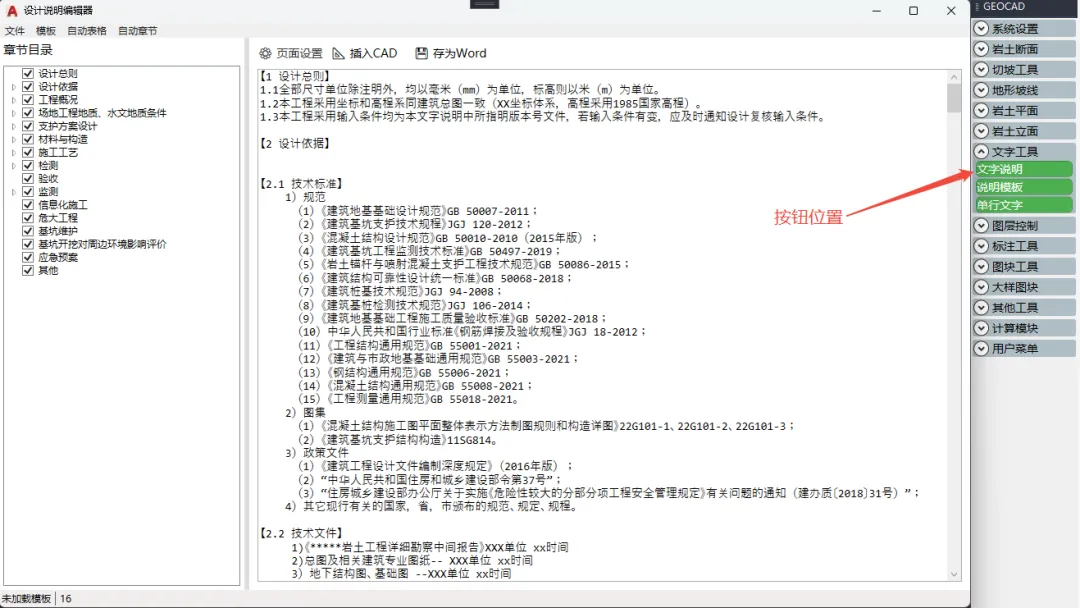

图1 文字说明操作界面
2、调整页面设置
点击上方页面设置按钮,打开文字说明页面设置界面:

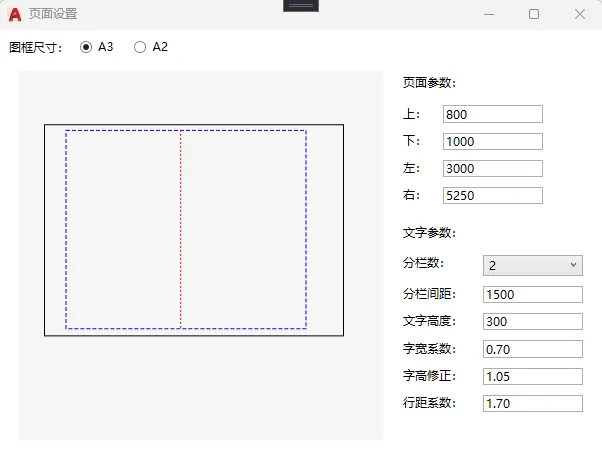

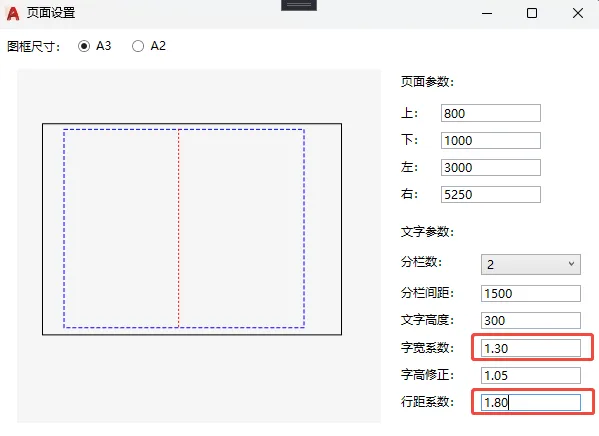

图2 页面设置
如图2所示,设置参数包括:图框尺寸、页面尺寸、页面分栏数、分栏间距、文字高度、字宽系数、字高修正系数、行距系数。
在使用过程中,用户可保持默认参数插入文字说明,查看初始排版效果,再根据需要调整,建议优先调整字宽系数行距系数

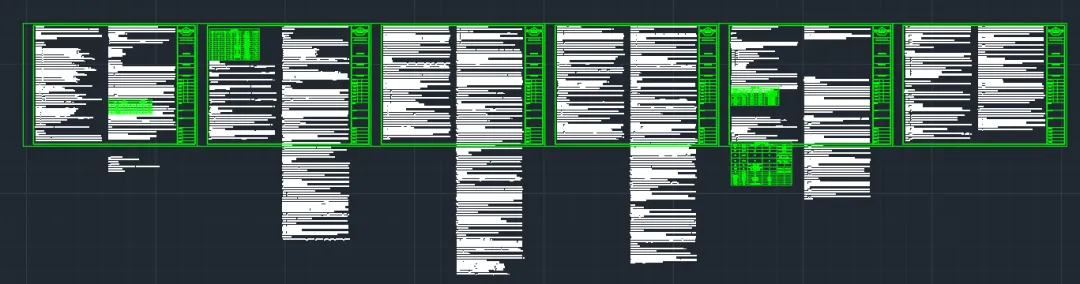

图3 默认设置下文字说明

2.1 修改字宽、行距系数
为便于示例,图3为默认状况下插入的文字说明排版,将字宽系数由图2所示的0.7修改为1.3,行距系数由1.7改为1.8,再次插入文字说明,此时排版已接近理想效果。

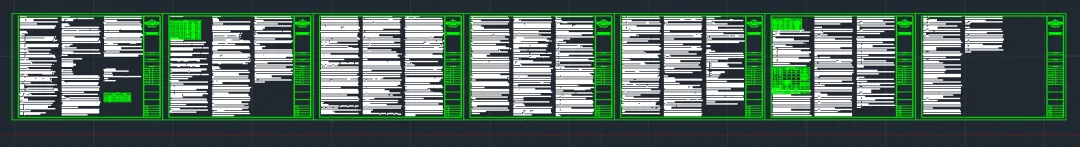

图4 修改后文字说明

2.2 修改图框尺寸、页面分栏
将图3所示的图框尺寸改为A2,页面分栏改为3栏,插入效果为:

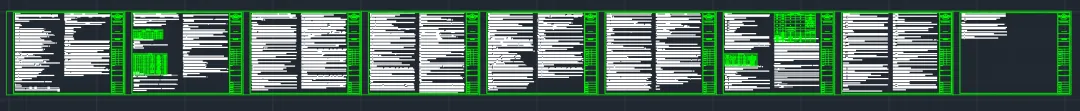

图5 A2图框文字说明

3、调整文字说明内容
在章节目录中,用户可以根据需要勾选相应的文字说明内容,右侧的文字排版将根据左侧的勾选项实时更新,以便用户在插入前查看与校对:

图6 章节目录
4.章节编辑器
在章节目录中,用户双击对应的章节标题名称,即会弹出章节编辑器,用户可以在这里对章节内容进行编辑,或者插入程序预设好的表格到章节对应的位置,程序后续自动生成对应表格:

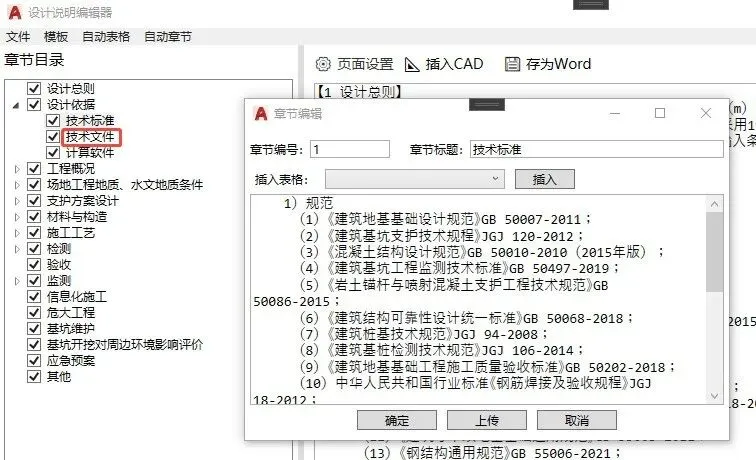

图7 章节编辑器
如果用户觉得这个章节值得分享给其他群友进行共同更新和维护,可以选择章节编辑器最下方中间的上传按钮,然后粘贴到云端章节库对应的位置即可。

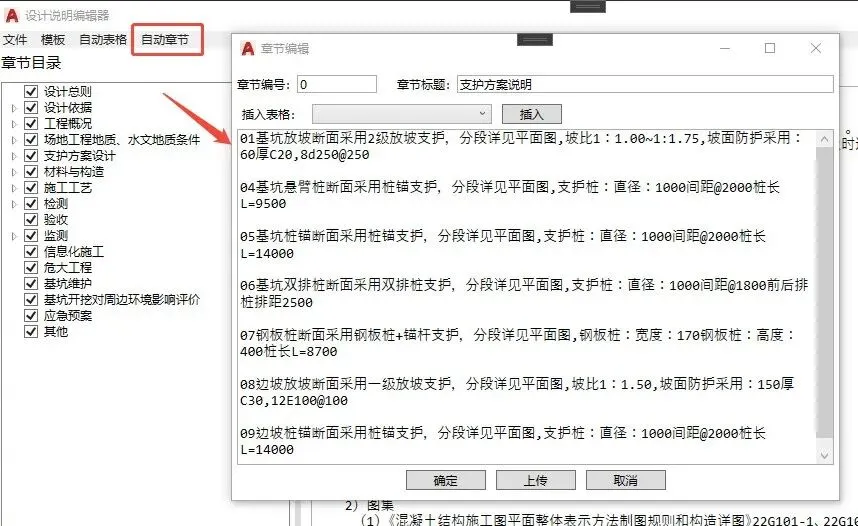

5.自动章节

点击自动章节按钮,将会弹出章节编辑,然后程序自动根据项目数据信息,生成本项目支护方案的文字说明介绍,用户可以自行拷贝至自己的文字说明对应的章节里,详见下图

图8 自动章节

6.自动表格

点击自动表格按钮,将会弹出表格插入选中对话框,如下图所示,用户选择以后程序会自动插入对应的表格

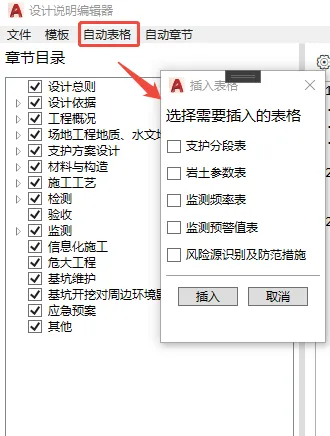

图9 自动表格

7.模板编辑器
当需要修改模板时,用户可以点击模板编辑器按钮,进入模板编辑界面,导入现有模板,可以对不同章节的内容进行修改。

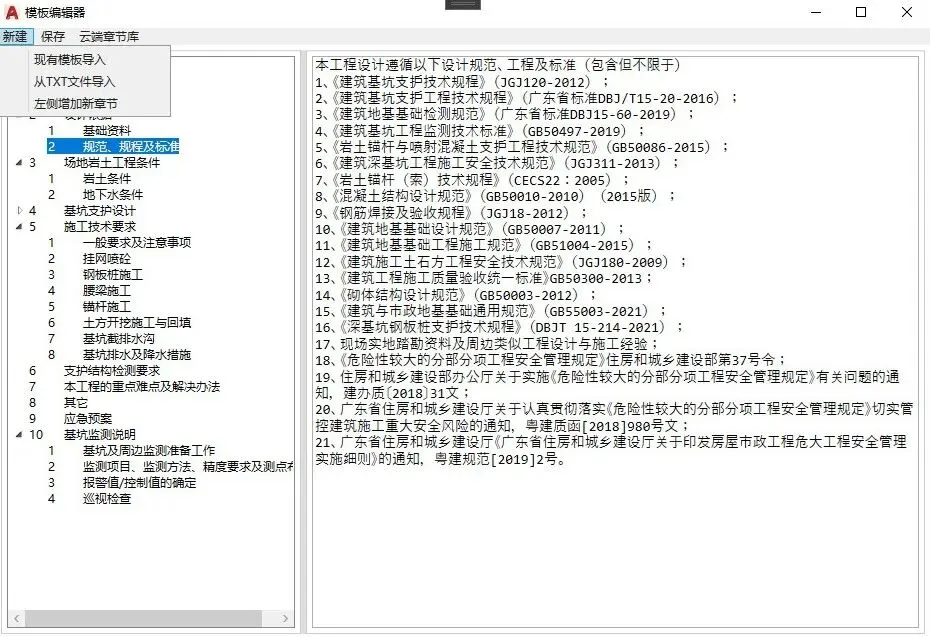

图10 模板编辑器

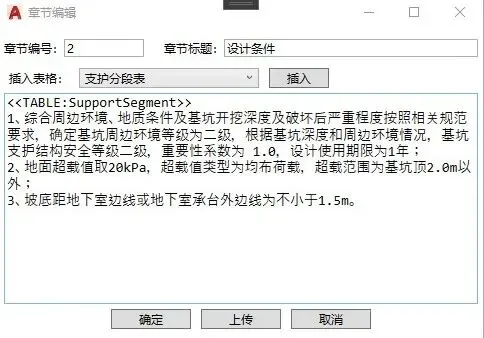

当用户需要在章节位置插入程序自动生成的表格时,点击章节编辑器的插入表格下拉菜单选择对应的表格名称,点击插入按钮,将会在章节中生成对应的表格占位符,后续程序根据此占位符自动生成对应的表格。

图11 模板章节中插入表格

8.云端章节库

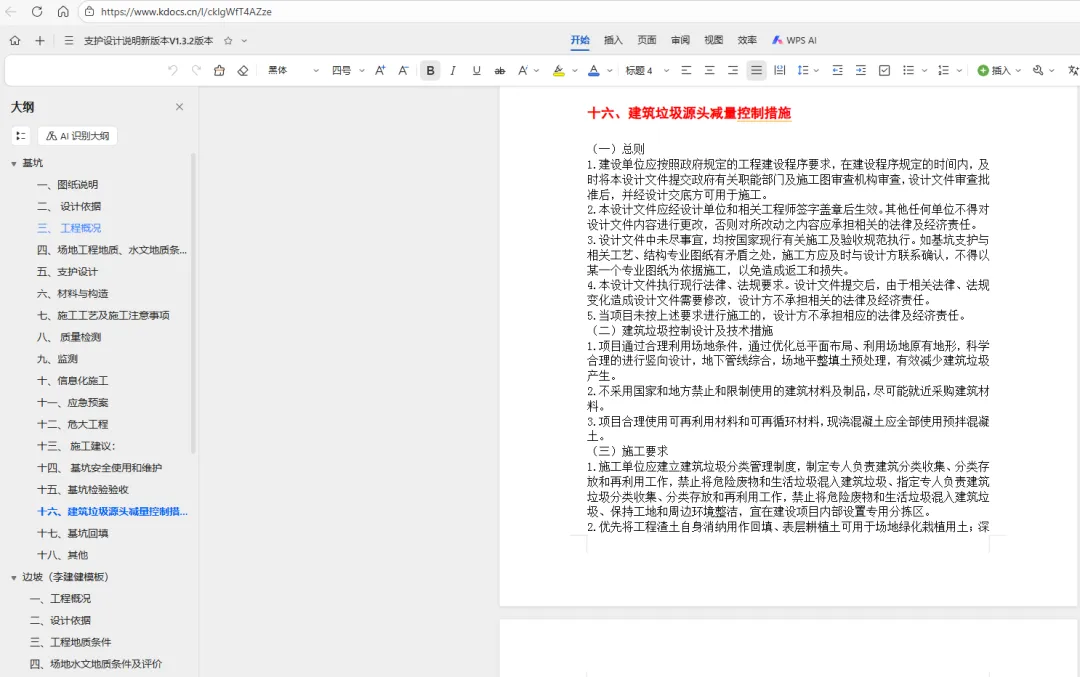

点击云端章节库按钮,可以查看云端的设计说明模板,用户可自行选取相应的内容以建立自己的模板,或将自己的模板内容上传至云端章节库,供所有用户分享。

图12 云端章节库

9.保存文字说明模板
在文字说明页面中,用户可以点击左上角文件图标下的另存按钮,将当前文字说明存为后缀为Json的模板文件,在下次使用时,可以直接点击模板图标下的导入模板按钮,选择已保存的模板文件即可。

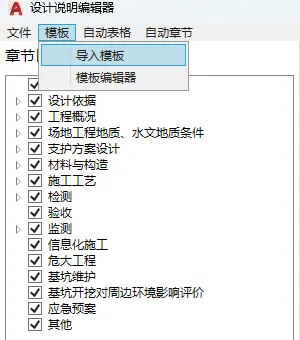

图13 导入模板

二、纵断面绘制功能
[岩土助手]纵断面功能演示简略演示了纵断面的相关设置与操作流程,下文将以文本方式提供该功能的详细介绍:
1、打开操作界面
点击岩土助手侧边栏-切坡工具-绘制纵断面按钮,打开纵断面操作界面,如图9所示:

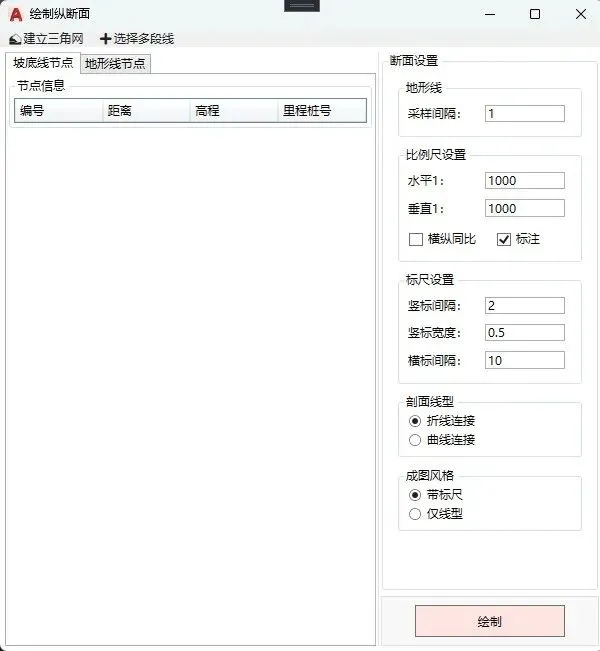

图14 纵断面界面
2、选择多段线
由于软件需要自动计算纵断面节点的地面高程,请确保在选择多段线前已经在图中建立了三角网格,如没有,请点击建立三角网按钮,选择地形线或高程点以建立三角网格。

点击左上方选择多段线按钮,鼠标单击选中纵断面线(可以是多段线或三维多段线),软件将自动把节点信息显示在对应的界面分页中。
如果是切坡操作中已写入设计高程的多段线,软件将在拾取后自动读取其设计高程,如没有写入设计高程,软件仅会读取其节点(高程统一等于该多段线的标高值),如有需要,用户可手动修改特定节点的设计高程。
如果是三维多段线,节点高程即为三维多段线相应节点对应的Z值。

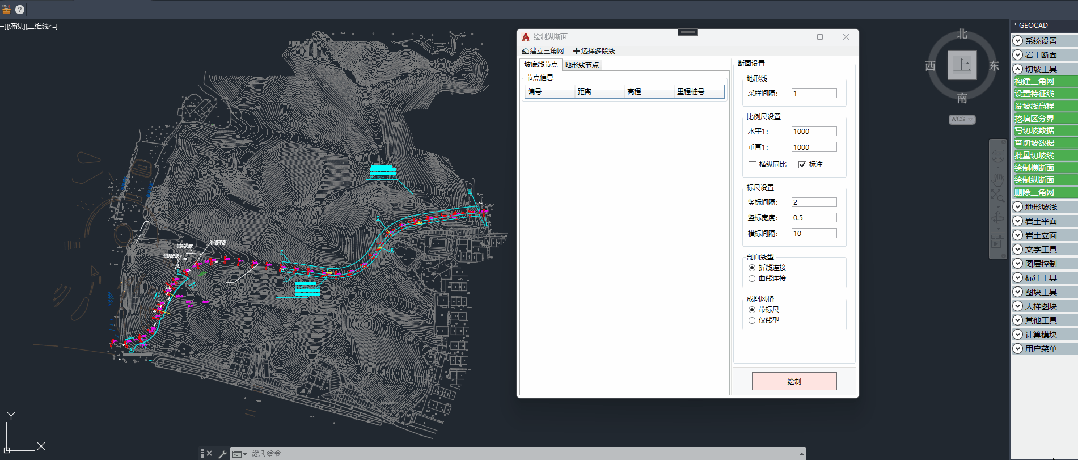

图15 选中多段线
3、调整断面设置

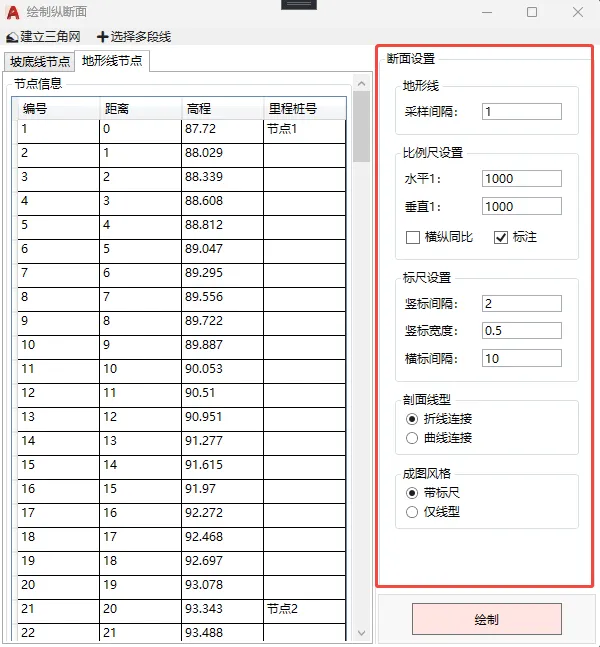

图16 纵断面设置

采样间隔:在计算地面节点高程时每隔多少m计算一个高程节点,如图11中,采样间隔为1,每隔1m自动计算一个地形节点。
水平、垂直比例尺:控制绘图时的成图比例。
勾选横纵同比时,垂直比例尺将始终与水平保持统一。
勾选标注时,绘制成图时将在每一个纵断面节点(不是地形线节点)处生成标高文字标注。
竖标、横标间隔,竖标宽度控制绘图时的标注尺寸。
剖面线型:控制绘图时的剖面线型。
成图风格:控制绘图时是否绘制标尺。

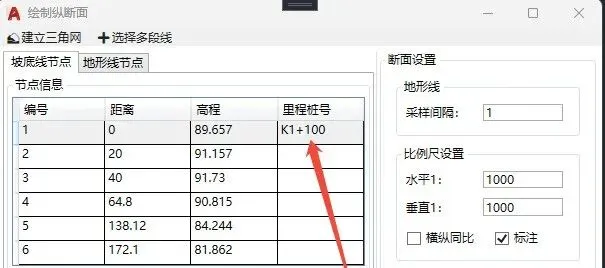

如需在绘制时标注节点里程,请在纵断面起始节点备注栏写下节点里程,为字母加数字的组合,如下图中K1+100(必须包含”+”),在绘制时,将自动计算剩余的节点里程:

图17 纵断面成图
