1. 实时 AI 语音助手整体架构与 Opus 裸流需求

核心结论：在整个实时语音流链路中，Opus 应以「裸流」（raw Opus packets）形式存在，不使用 Ogg 等文 件容器封装。

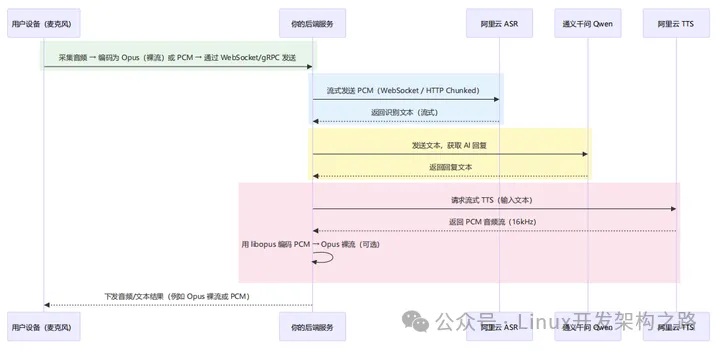

典型的实时 AI 语音助手数据流如下：

围绕 Opus 的关键约束可以总结为：

Opus 裸流，不要 Ogg 封装

• 编码端（用户设备或 TTS 后端）直接拿编码器输出的 Opus packets，打包进 RTP 或自定义二进制帧。

• 不加 Ogg page header，否则 RTC/自定义协议无法按实时帧语义解析。

ASR 侧只接受 PCM

• 以阿里云实时 ASR 为例：要求输入 PCM（LINEAR16）、16kHz、mono。

• 因此后端必须： Opus 裸流 → 解码 → 需要时重采样到 16kHz → PCM 片段 → WebSocket 发送给 ASR 。

TTS 侧输出 PCM，需要实时编码为 Opus

• 流式 TTS 返回同样是 PCM 片段（通常 16kHz mono）。

• 后端： PCM → Opus 编码（裸包）→ 注入 RTC / WebRTC 音频通道 ，再由 RTC 下发到用户端。

帧长与延迟控制

• 语音助手场景推荐 20ms 帧长：48kHz：每帧 960 samples；16kHz：每帧 320 samples。

• 20ms 帧通常在 延迟 / 压缩效率 / 鲁棒性 之间取得较好平衡，是 ASR/TTS/RTC 的常用配置。

本仓库的 Opus 使用策略（包括 alsa_opus_ws_stub.cpp ）正是围绕上述约束来设计的：内部统一采用 48kHz 的 20ms 帧，必要时再通过重采样适配到 ASR/TTS 的 16kHz 要求。

项目讲解与源码领取：

https://www.bilibili.com/video/BV1X3i1BuEPC/

2. “实时 AI 语音助手”的开发框架与分层建议

为了让 Opus 裸流链路在实际项目中易于维护与扩展，推荐按如下分层来设计整体系统：

2.1 端侧 / 客户端层

典型职责：

• 采集麦克风音频（浏览器 / App / SDK）。

• 使用 WebRTC/RTC SDK 编码为 Opus 裸流，通过 RTP 或专有协议推送到云端。

• 播放来自云端的 Opus 流（由 SDK 内部解码）。

与本仓库的关系：

• PC/Linux native 端可以参考 alsa_capture.cpp + Opus 编码逻辑，在推流前完成本地前处理（降噪/AGC/VAD 等）。

2.2 后端接入与音频网关层

典型职责：

• 与阿里云 RTC / WebRTC 网关对接，拉取或接收 Opus 裸流。

• 对接业务侧 WebSocket/gRPC 接口（例如 /asr 、 /assistant ）。

• 做基础的鉴权、路由、会话管理。

与本仓库的关系：

• 可在这一层加载“音频处理 SDK”（例如由本仓库编译出的静态库/动态库），将拉取到的 Opus 裸流交给SDK 解码成 PCM，再送入下游 ASR。

2.3 音频处理与 AI 编排服务层

典型职责：

• Opus 解码 / 编码。

• 重采样、格式转换，统一为 ASR 需要的 16kHz / mono / S16_LE 。

• VAD / AGC / 去回声等音频前处理（可选）。

• 与 ASR / LLM / TTS 做流式交互与编排。

与本仓库的关系：

alsa_opus_ws_stub.cpp 及相关代码可以直接演化为这一层的 “Opus 裸流 → PCM → Opus 裸流” 中间件：

• 上游：来自 RTC/网关的 Opus 包。

• 中游：PCM 形式对接 ASR 和 TTS。

• 下游：再次编码为 Opus，推送回 RTC。

2.4 观测与调试层

建议从一开始就纳入

• 对每一路音频链路记录关键指标：帧 seq、pts、包大小、解码失败率、ASR/LLM/TTS 各段延迟。

• 提供本地 PCM dump（如本示例的 ws_loopback.pcm ）便于离线复盘与耳听。

与本仓库的关系：

• WebSocketSenderStub::SendAudioFrame() 中打印的 seq/pts/bytes 以及环回写 PCM 的逻辑，就是最小可用的“观测与调试”能力。

在上述整体框架下， alsa_opus_ws_stub.cpp 更像是“音频处理与编解码 SDK 的本地验证样例”：它不关心 RTC/ASR/LLM/TTS 的业务细节，只专注于 ALSA ↔ Opus 裸流 ↔ PCM 这一核心能力链路。

3. alsa_opus_ws_stub.cpp 示例：这个示例解决什么问题？

• 输入：ALSA 采集的 PCM（默认 48kHz / 单声道 / S16_LE、交错 packed）

• 处理：必要时重采样/格式转换 → 以固定帧长喂给 Opus 编码器

• 输出 A（模拟网络发送）：每个 AVPacket 的 data/size 作为 Opus payload，在 SendAudioFrame() 打印发送信息

• 输出 B（环回验证）： SendAudioFrame() 内部把 Opus payload 立即解码回音频帧，转为 S16_LE PCM，写 入 ws_loopback.pcm

关键特征：

• 不使用 AVFormatContext ：不做 Ogg/Matroska 等容器封装，避免把“文件/容器语义”混入“实时传输”示例

• 使用 FFmpeg avcodec 进行 Opus 编码/解码，便于与项目其它 FFmpeg 代码保持一致

4. 图：整体模块与数据流

4.1 数据流图（Pipeline）

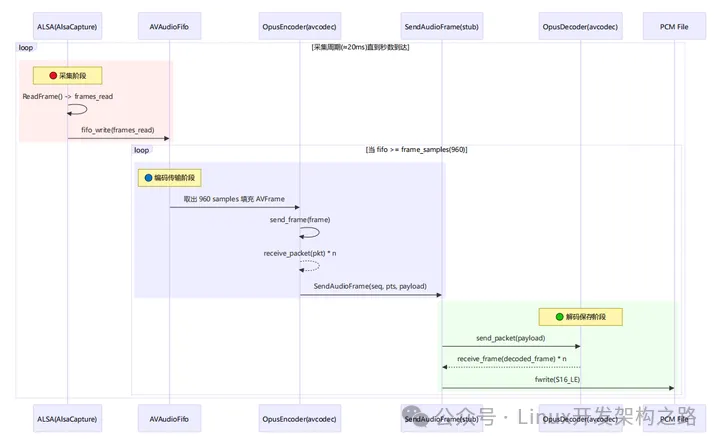

4.2 时序图（谁先做什么）

5. 核心参数与“20ms 帧”策略

5.1 采集侧固定参数（示例里写死）

• cap_rate = 48000

• cap_channels = 1

• cap_format = SND_PCM_FORMAT_S16_LE

选择 48k 的原因：

• Opus 的内部处理以 48k 为基准（工程上统一到 48k 通常最省事）

5.2 编码帧大小（frame_samples）

程序采用：

• frame_samples = enc_ctx->frame_size （若可得）

• 否则 fallback： 960

解释：

• 48kHz 下，20ms 对应的采样点数为：$48000 \times 0.02 = 960$

• 20ms 是语音场景最常用的帧长：延迟、压缩效率、鲁棒性折中最好

6. 为什么需要 FIFO（AVAudioFifo）？

ALSA ReadFrame() 返回的帧数（ frames_read ）通常与 Opus 每帧固定的 frame_samples=960 不一定对齐：

• ALSA 的 period size 可能是 1200 frames（示例日志常见）

• 编码需要 960 frames 才能凑成一帧

所以需要 FIFO 来完成：

• 积累：把 ALSA 读到的不规则大小样本缓存起来

• 切帧：每次从 FIFO 恰好取出 960 samples 组一个编码帧

7. 是否需要重采样/格式转换（SwrContext）？

7.1 编码侧（采集 → 编码器输入）

程序会判断：

• 采集格式是否已满足 encoder 的 sample_fmt / sample_rate / channels

如果不满足，就用 SwrContext 做转换，把采集到的 PCM 变成 encoder 需要的格式后写入 FIFO。

虽然示例优先选择 AV_SAMPLE_FMT_S16 ，但不同 FFmpeg/Opus 编码器配置下仍可能出现格式不一致，因此保留转换逻辑更稳。

7.2 解码侧（解码帧 → 写入 PCM 文件）

解码器输出的 AVFrame 可能是：

• 不同采样率（尽管通常是 48k）

• 不同采样格式（float/planar 等）

为了让落盘 PCM 稳定可播放，示例强制输出：

• S16_LE / 48k / mono

因此 SendAudioFrame() 内部：

• 1.用 Opus 解码器得到 decoded_frame

• 2. 初始化/复用 createSwrFromFrameToS16()

• 3. swr_convert() 转换后 fwrite() 写入 .pcm

8. 时间戳（PTS）与序号（SEQ）

8.1 PTS 的单位

示例里 pts 采用“采样点（samples）”作为单位：

• frame->pts = pts; pts += frame->nb_samples;

打印时会换算为毫秒：

• pts_ms = pts_samples * 1000 / sample_rate

这符合很多实时语音协议的思路：时间戳以采样点计数最精确，换算方便。

8.2 SEQ 的意义

seq 在每个 Opus payload 发送时递增（每个 packet 一个序号）

真正上 WebSocket 时，通常会把 seq/pts/payload 打包成自定义二进制帧：

• seq：用于乱序检测/丢包统计

• pts：用于播放侧时间线/抖动缓冲对齐

9. “WebSocketSenderStub” 为什么要在 SendAudioFrame() 解码？

这是为了验证链路，而不是最终产品架构：

• 真实场景： SendAudioFrame() 应该把 payload 发送到网络；解码发生在对端（云端或客户端）

• 示例场景：为了确认“编码出的 Opus payload 是可解码的”，我们把解码放在发送接口内部做“环回”

优点：

• 不依赖网络/云端

• 出问题时定位更快（编码器参数、帧边界、pts、数据拷贝等）

10. 如何验证结果（推荐步骤）

1. 运行示例生成 PCM：

./build/alsa_opus_ws_stub hw:0 ws://127.0.0.1:9000/asr 5 ws_loopback.pcm
2. 播放 PCM：
aplay -f S16_LE -r 48000 -c 1 ws_loopback.pcm
如果听到的声音与麦克风输入一致（允许有编码损失），说明：


ALSA 采集正常


编码器输出 payload 正常


payload 帧边界正确（每包可独立解码或可顺序解码）


解码器参数/重采样/写文件链路正确



11. 扩展：把 Stub 替换为真实 WebSocket（建议的接口形态）

当前 SendAudioFrame() 参数已经接近真实协议需求：


seq ：包序号


pts_samples ：采样点时间戳


sample_rate ：采样率（用于换算/调试）


payload/payload_size ：Opus payload


落地真实 WebSocket 时，建议把发送帧结构定义成：
Header（固定长度）：


magic/version


seq


pts_samples


payload_size


flags（可选：DTX、end-of-stream 等）


Payload：Opus bytes
这样可以非常自然地把本示例替换成真实网络发送端。

12. opus编解码异常分析参考

对 Opus 来说，最“不能错”的不是那些花里胡哨的调优参数，而是：时钟和格式要严丝合缝。一旦这些错了，轻则听起来怪，重则完全解不出来 / 跟下游对不上时间。
下面按优先级说，前 4 点是绝对不能错的：

1. 采样率 + time_base + pts 一致

编码器 sample_rate


Opus 内部“自然采样率”是 48kHz，几乎所有实时语音场景都用 48k。


你采集是 48k，就一定要把 enc_ctx->sample_rate 也设成 48k。


time_base 设置 典型写法（你代码里就是）：


enc_ctx->time_base = {1, sample_rate};


这样 pts 的单位就是“采样点数”。


pts 的计算


每编码一帧就加 nb_samples ： 第一帧 pts=0 ，第二帧 pts=960 ，第三帧 pts=1920 ……（20ms@48k）。


如果你采样率写错、time_base 写错或 pts 递增错了，下游按你给的 sample_rate 去算时间，就会： 音画不同步 / 播放速度不对 / ASR 时间戳对不上。


总结： sample_rate 、 time_base 、 pts 三个必须是同一套逻辑，错一个就全错。

2. 声道数 / 声道布局（mono/stereo）匹配实际数据

编码器侧：


你采集的是单声道，就要： ff_compat_set_ctx_default_ch_layout(enc_ctx, 1);


不能把双声道当单声道 / 单声道当双声道去喂： 会导致左右声道互相串音、音量骤降、甚至解码器认为包有问题。


解码 + 播放 / 写 PCM：


下游（比如 ALSA）也要按照你真正输出的声道数来配置： 解码得到 1ch，却用 2ch 设备格式去写，会导致数据量不符或声道内容错位。


总结： channels 写几，就实际喂几；ALSA 播放 / 写 PCM 也要严格对齐。

3. sample_fmt（采样格式）要和你喂进去的 buffer 真正一致

在你的项目里：


采集输出是 S16 ： in_fmt = AV_SAMPLE_FMT_S16;


编码器能接受的格式可能是：S16 （整型）或 FLTP （浮点 planar）。


关键是：enc_ctx->sample_fmt 要么直接是 AV_SAMPLE_FMT_S16 ， 要么先用 swr_convert 把 S16 转成编码器要求的格式再喂。


典型致命错误：


enc_ctx->sample_fmt 写成 FLTP ，但你直接把 S16 buffer 塞给编码器；


或者 channels > 1 却当成单通道连续 buffer 来填 planar 格式。


结果就是：声音完全失真 / 解码失败 / 崩溃。


总结： enc_ctx->sample_fmt + 你填入 AVFrame->data 的实际布局，必须一一对应；不一致就会“花音”甚至崩。

4. 每帧 nb_samples（帧长）要合理，和采样率对应

典型 Opus 帧长（以 48k 为例）：


2.5ms / 5ms / 10ms / 20ms / 40ms / 60ms


你示例里用的是： frame_size = 960 （20ms@48k）。


必须保证：


nb_samples 和 sample_rate 配套（例如 20ms → 960@48k / 320@16k）；


pts 递增是“每帧加 nb_samples”。


设错会怎样？


设得太奇怪（比如非常小 / 非标准），部分实现会拒绝；


pts 按错误的 nb_samples 递增，会导致时间线不准。


实战里：固定用 20ms 一帧（960@48k）最安全，低延迟时可以改 10ms，其他尽量别乱搞。

5. 比特率 / application / DTX 这些是“可调优”的，不是绝对不能错

bit_rate


典型语音场景：16k~32k mono，你现在用的 32k 很常见。


写错只会影响音质/带宽，一般不会“解不出来”。


application（voip / audio / lowdelay）


用 voip 做通话/ASR 是合理默认；


写成 audio 也不会崩，只是算法调优方向不太一样。


DTX / FEC / VBR/CBR


静音不发包（DTX）、前向纠错（FEC）、是否变码率，这些更多影响： 带宽 / 抗丢包 / 编码效率。


配错通常不会导致完全失败，只是达不到预期效果。


这些参数是“好坏之分”，前面 1–4 点则是“对错之分”。

6. 解码器侧：保持“诚实”和“一致”



多数时候，解码器会从 Opus 流里自己知道声道数 / 内部采样率；


你给 dec_ctx->sample_rate / ch_layout 的作用，相当于是“期望输出”， 然后再用 swr 统一成下游（ALSA / PCM 文件）需要的格式。


关键不要做的事是： 明明解码输出是 48k，你却告诉下游（播放 / 上层协议）是 16k； 或者把多声道误当单声道来写入/播放。



实际项目里可以怎么自查？

你可以用下面这几个“检查点”扫一遍当前代码和后续改动：
1. 采集参数 vs 编码器参数：


cap_rate == enc_ctx->sample_rate ？


cap_channels == 编码器声道数？


如不等，中间是否有 swr 做合法转换？


2. time_base / pts ：


time_base={1, sample_rate} ？


pts 是否按 nb_samples 递增？


3. sample_fmt ：


enc_ctx->sample_fmt 和实际喂进去的 AVFrame->format 、 frame->data 布局一致？


若 ALSA 是 S16、编码器要 FLTP，是否有 swr_convert ？


4. 帧长：


nb_samples 是否对应一个合理的帧长（如 960@48k=20ms）？
