液相配体交换量子点构筑喷墨打印可穿戴电子鼻:面向人本气体 / 气味监测

⏰ 生成时间: 2026-03-28 22:00:28

📄 摘要

本研究针对可穿戴电子鼻（e‑nose）在实时环境监测中的尺寸、灵敏度和功耗瓶颈，提出一种基于液相配体置换的金属阳离子包覆量子点（MCSQD）墨水的喷墨打印工艺。通过将四种过渡金属氯化物（FeCl₃、CoCl₂、NiCl₂、CuCl₂）在液相中置换SnO₂ 量子点表面的长链配体，得到表面功能化、胶体稳定性优异的 MCSQD 墨水，并直接在 MEMS 微加热器上实现高质量、无裂纹的薄膜沉积。制备的 16 元件传感阵列在 300 °C 工作温度下实现 ppb 级检测（乙醇 4 ppb），对乙酮、甲醛、NO₂、SO₂、CO 等气体表现出显著且可区分的响应。系统集成于腕表形态的可穿戴平台，结合云端全连接神经网络，实现室内五类气味（酒精、香烟、宠物粪便、食物、家具）100 % 分类准确率，并在半开放交通枢纽中对 TVOC、NO₂、SO₂、CO 的浓度预测误差均低于 15 %。该工作展示了液相配体置换与喷墨打印相结合的可扩展制造路径，为量子点基气体传感阵列的人工嗅觉系统提供了高灵敏度、低功耗的解决方案。

⚡ 一句话概括

通过液相配体置换制备可喷墨打印的金属阳离子包覆量子点墨水，实现了高灵敏度、可扩展的可穿戴电子鼻系统，室内气味分类 *100% 准确，室外污染气体监测误差 <15%。

🔑 研究亮点

1. 液相配体置换制备 MCSQD 墨水

首次在液相中用四种过渡金属氯化物置换 SnO₂ 量子点长链配体，获得胶体稳定、可直接喷墨打印的墨水。

2. 喷墨打印与 MEMS 微加热器的无缝集成

实现了高分辨率（<100 µm）且无裂纹的量子点薄膜，在 300 °C 微加热器上保持良好电学接触和机械粘附。

3. 跨金属修饰实现多样化气体响应

不同金属离子（Fe、Co、Ni、Cu）在量子点表面形成局部 p‑n 异质结，使同一阵列对多种 VOC 与污染气体呈现可区分的灵敏度与选择性。

4. 可穿戴腕表平台 + 云端全连接神经网络

将 16 元件传感阵列、低功耗蓝牙、云端 AI（FCNN）集成于腕表，实现室内 5 类气味 100% 分类、室外多气体浓度预测误差 <15%。

5. ppb 级检测与长期稳定性

乙醇检测下限 4 ppb，MCSQD 墨水在甲醇中胶体稳定性3 年，传感器 6 周连续测试仅出现轻微性能衰减。

📊 图示要点

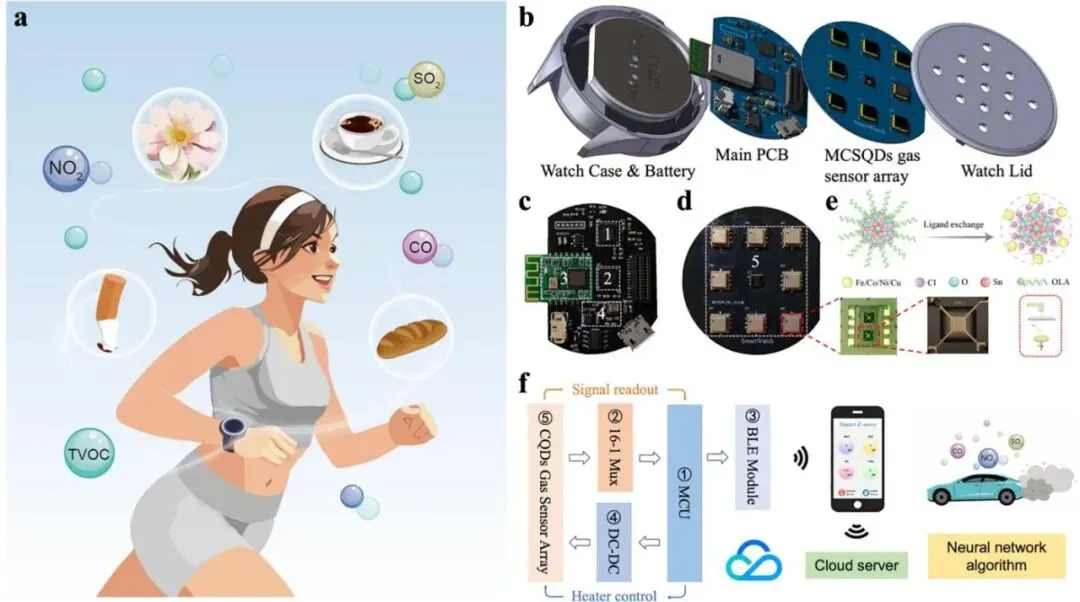

🖼️ 图1: 可穿戴电子鼻系统示意图，展示腕表式外壳、供电单元、主控板以及 16 元件气体传感阵列的整体结构与工作流程。

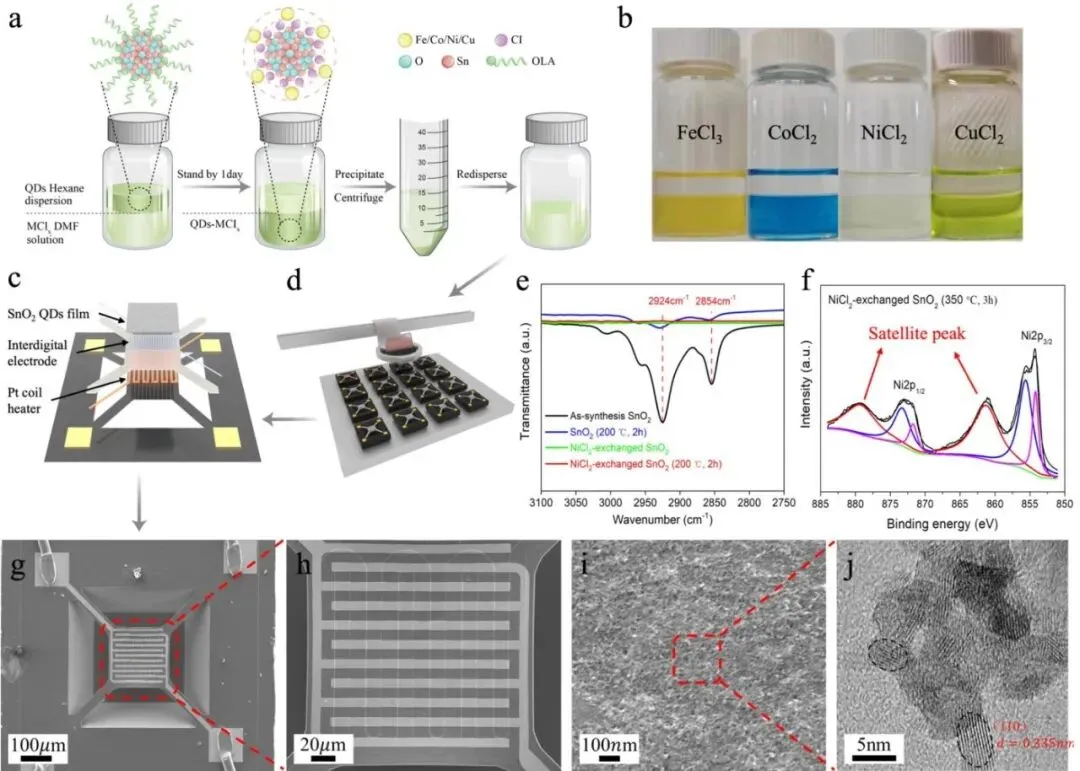

🖼️ 图2: MCSQD 墨水制备与打印流程。 (a) 通过四种金属氯化物进行配体置换的示意；(b) 配体置换过程的实拍照片；(c) MEMS 微加热器装置示意图；(d) MCSQD 墨水在 MEMS 器件上的喷墨打印示意；(e) NiCl₂ 置换后薄膜的 FTIR 光谱；(f) 对应的 XPS 光谱；(g‑i) 打印后薄膜的 SEM 图像；(j) 退火后量子点的 TEM 图像。

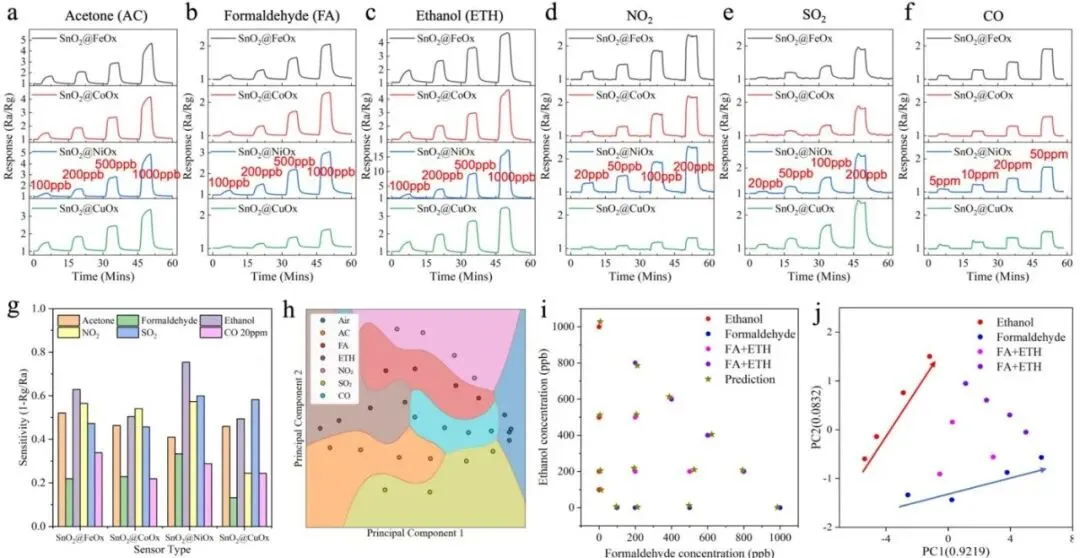

🖼️ 图3: 四种 MCSQD 传感器的气体响应特性。 (a‑f) 在 60 % 相对湿度下，对乙酰、甲醛、乙醇、NO₂、SO₂、CO 等不同浓度气体的实时响应‑恢复曲线；(g) 各传感器的选择性比较；(h) 基于 PCA 与 SVC 的气体分类结果；(i) 乙醛‑乙醇混合气体的浓度预测结果；(j) 同混合气体的 PCA 可视化。

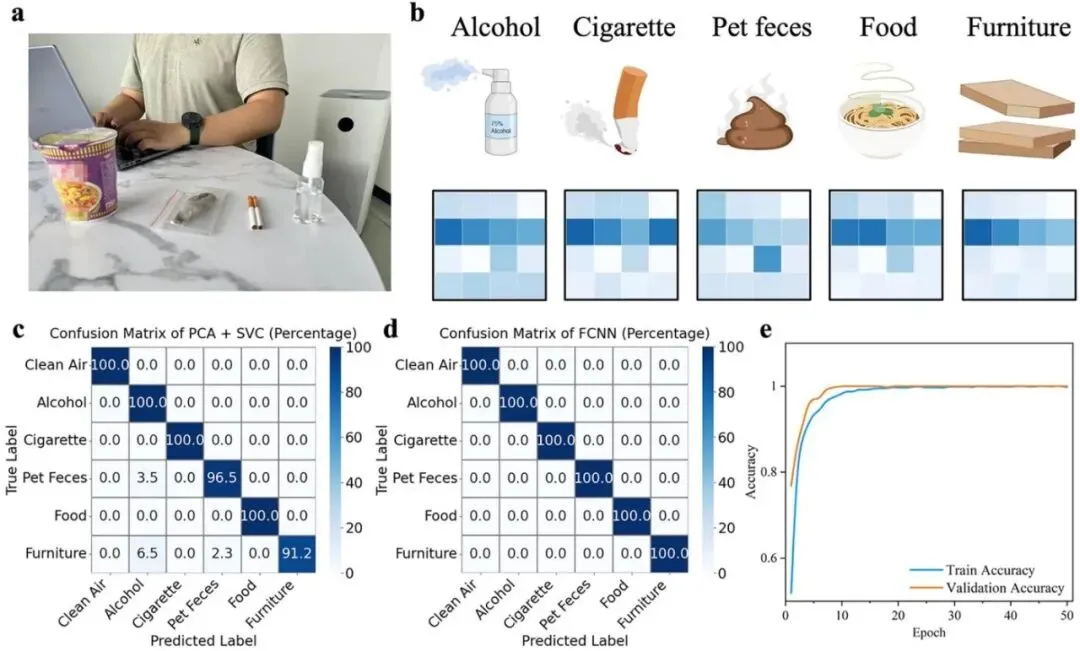

🖼️ 图4: 室内气味分类实验。 (a) 现场实验布置示意；(b) 16 元件阵列对酒精喷雾、香烟烟雾、宠物粪便、食物（方便面）和家具（复合板）五类气味的响应示意；(c) 基于 PCA + SVC 的混淆矩阵；(d) 基于 FCNN 的混淆矩阵；(e) 训练与验证过程中的准确率随 epoch 的变化曲线。

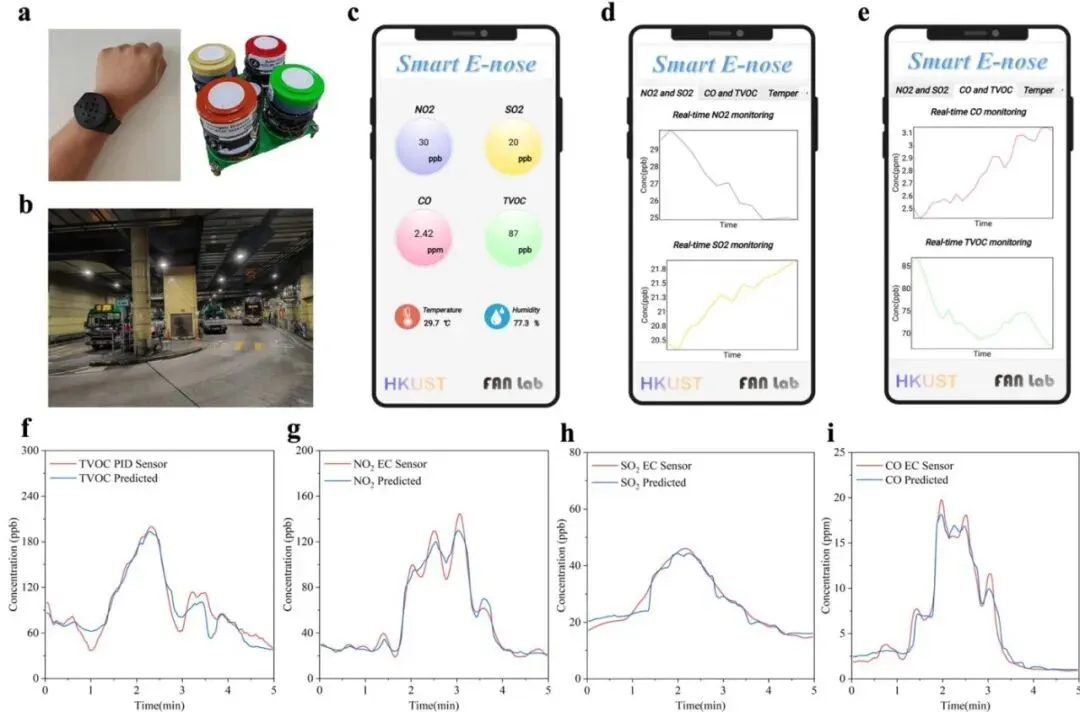

🖼️ 图5: 交通枢纽室外有害气体监测示例。 (a) 参考传感器（PID 用于 TVOC，电化学传感器用于 NO₂、SO₂、CO）与 e‑nose 的对比示意；(b) 实验现场照片；(c‑e) 手机 App 中显示的气体浓度实时曲线（TVOC、NO₂、SO₂、CO）；(f‑i) e‑nose 与参考传感器的浓度曲线对比，分别对应 TVOC、NO₂、SO₂、CO。

💡 结论与展望

✅ 主要结论

■ 通过液相配体置换实现了金属阳离子包覆 SnO₂ 量子点的可打印墨水，胶体稳定性可达多年。

■ 喷墨打印与 MEMS 微加热器的直接耦合，使量子点薄膜在高温下保持完整、无裂纹，保证了高灵敏度气体传感。

■ 金属修饰产生的局部 p‑n 异质结显著提升了对 VOC 与污染气体的灵敏度和选择性，实现了 ppb 级检测。

■ 将 16 元件传感阵列集成于腕表平台，配合云端全连接神经网络，室内气味分类准确率 100%，室外多气体浓度预测误差均低于 15%。

■ 传感器在连续 6 周测试中保持稳定，表明该工艺具备实际长期使用的潜力。

🚀 未来方向

● 扩展金属配体库：探索更多过渡金属或稀土金属离子，以实现更丰富的气体选择性谱系。

● 功耗进一步降低：结合超低功耗微加热技术或自供电能量收集模块，提升可穿戴时长。

● 多模态感知融合：将光学、声学或生物传感器与量子点阵列联用，构建更全面的环境感知系统。

● 大规模制造与标准化：优化喷墨打印参数，实现批量化生产并制定质量控制标准。

● 临床与个性化健康监测：基于呼气 VOC 的精准检测，开发面向呼吸疾病早筛的可穿戴诊断平台。
