良好的接地对数控机床的重要性有：

首先电路绝缘失效或漏电时，接地线迅速将电流导入大地防止触电；加工过程中可能因摩擦或高速运动产生静电，接地可及时释放静电，防止静电积累引发火花或电击。

其次维持设备稳定运行，数控系统主要是精密电子元件，接地可屏蔽电磁干扰（如变频器、大功率设备），同时减少自身产生的电磁噪声。低电压控制信号（如编码器反馈信号）需要稳定的零电位，接地不良会导致信号波动，引发误动作、电机抖动、定位偏差，加工误差，甚至系统崩溃。

再次保护精密电子元件，防雷击与浪涌、短路保护。接地线为雷击或电网电压突变（提供泄放通道，避免高压冲击损坏CNC、伺服驱动器等。短路故障时，降低电气部件烧毁风险。

1.NC系统各单元接地线禁止串联

PE: 对触电等以保护为目的的接地。

FG: 设备稳定动作（干扰抑制）为目的的接地（机架接地）。

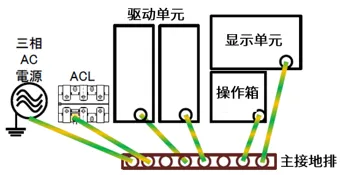

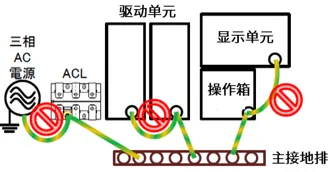

系统各单元必须接地。禁止接地线从一个单元转接至另外一个单元（如图1），串联会导致其它单元产生的干扰，可能引起设备稳定运行。 各接地线，强电盘和机械外壳的接地排，请连接主接地排（如图2）。

图1

图2

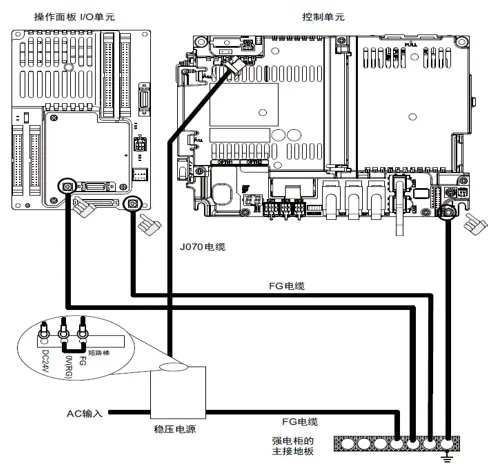

2.控制单元供电的稳压电源要符合供电要求，注意参考手册，零地共接，以利于抗干扰。

图3

3.动力线和信号线，强电和弱电应分开尽可能布线，减少电磁干扰和电磁噪声，维持设备稳定运行。

图4

1.接地阻值是衡量接地系统性能的核心指标。接地阻值指电流从接地装置（如接地极）流入大地时遇到的电阻。

理想值：趋近于零，但实际应用中需符合国家标准要求，如表1。

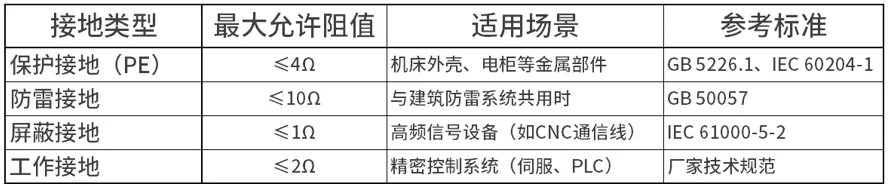

表1

使用接地电阻测试仪测量，定期检测接地电阻（每年至少一次，潮湿环境增加频次）。接地线截面积不足、接头氧化或松动会导致阻值升高。

2.地线的尺寸（截面积）选择需综合考虑安全规范、设备需求、电流容量及环境因素。地线需能承受设备最大故障电流，通常根据设备的电源容量或短路电流计算。

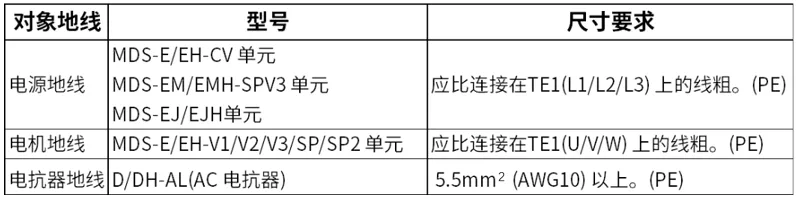

表2

3.接地线材料

接地阻值是衡量接地系统核心指标。从成本和导电性应选铜。铜的导电性较优，耐氧化，高频阻抗低，适合传输高频干扰信号。所以应选铜线和铜棒，做为接地线和接地电极。

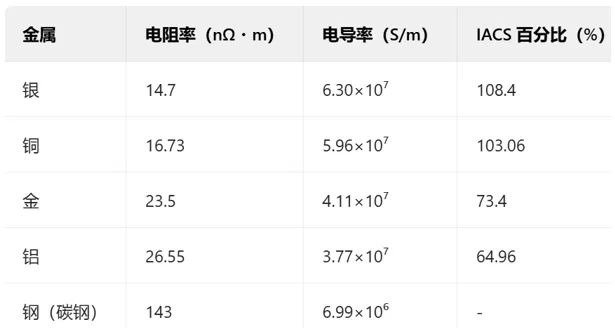

表3

总结：数控机床运行时，不接地会有人员触电风险剧增，可能引发伤亡事故。设备频繁误报警、死机，加工件出现尺寸偏差或表面缺陷。电子元件寿命缩短，雷击或浪涌时易烧毁。

接地线是数控机床安全与性能的“生命线”，需严格按照规范设计、安装和维护。良好的接地是数控机床运行时人员的安全保障、设备稳定运行和提升加工精度的保障。
