ExpressPCB(电子电路板设计软件)(内附攻略)

应用介绍

基础信息

应用标签

#pcb设计软件

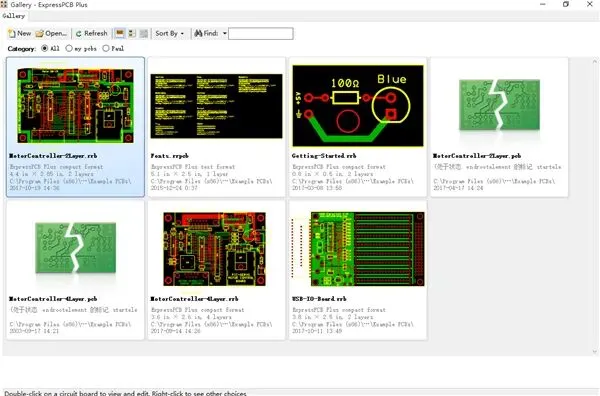

应用简介

ExpressPCB是一款电子电路板设计软件，无论你是业余爱好者还是专业工程师，都能用它轻松搞定电路板设计。软件内置的电子元件库很丰富，基本不用担心找不到需要的元件，设计过程更顺畅。

这个版本加强了对ExpressSCH Plus符号的支持，让整体工具运行更快、更稳定，出图质量也更高。现在看图、走线能像专业选手一样高效。另外，它还加入了UL认证、批次码和日期码标记功能，方便做生产追溯，更适合实际打样和小批量需求。

功能特色

软件功能

1.显示 花几分钟时间熟悉一下express spcb主窗口，如下所示。你会注意到有两个工具栏，一个在顶部，另一个在左边。在显示的底部是一个状态栏。在底部显示的状态栏有三个字段。第一个字段显示了鼠标的XY位置。单位是英寸。坐标(0,0)表示板的左上角。在statusbar的中间是Snap列表框。这里的snapto – grid特性可以被打开和它的间隔设置。当on时，将诸如组件和跟踪之类的项目自动对齐到snapgrid。当您将跟踪连接到组件的别针时，右边的字段将显示有用的信息。例如，显示可能会读取:“连接到U4的第11号”，当您将跟踪连接到该销时。主窗口左侧的工具栏用于选择不同的编辑模式，如place pad、place component和place trace。每一个模式都可以用鼠标或快捷键来选择。注意:当您点击其中一个侧边栏按钮时，附加的按钮被添加到顶部的工具栏中，该工具栏是特定于所选择的函数的。2.单位和坐标系统 在默认情况下，ExpressPCB程序显示的坐标为英寸，原点(0,0)位于黑板左上角。有时，移动原点或选择公制单位是非常有用的。做出这些更改的最常见原因是帮助设计一个定制的PCB轨迹。为了准确地设置一个足迹的个人垫子的位置，将原点移到组件的中心或在pin 1上是很有帮助的。如果一个组件的数据集显示了度量单位的pin间距，那么将express spcb程序更改为毫米将非常容易地放置这些垫子。要更改显示单元，在Options对话框中选择英寸或毫米。然后用适当的值更新snapto – grid间距(也在选项对话框中)。原点(0,0)可以放置在任何位置。您可以随意移动它，因为它只影响到坐标的显示;它实际上并没有对布局中的对象进行更改。要移动源，从视图菜单中选择命令集原点和鼠标。然后在你想要找到原点的地方点击你的板。如果对网格进行了处理，那么原点将位于网格位置。使用菜单命令重置原点到左上角，可以恢复原始位置。注意:在内部，ExpressPCB程序以0.001的分辨率保存数英寸的对象的坐标。以毫米为单位的值被转换为千分之一英寸。在选项对话框的snapto – grid字段中输入的值是一个真正的浮点数，可以设置为小数点右边的6位数。网格 主窗口显示的是一个小白点网格。这个网格在放置组件和跟踪时非常有用，这样它们就可以很好地对齐。网格只是一个显示工具，不会出现在你的最终印刷电路板上。当你缩小到你的棋盘的一个大区域时，你会注意到网格并不总是显示出来。网格是可配置的，可以在Options对话框中修改。您可以显示或隐藏网格，也可以设置网格线之间的间隔。间隔通常设置为0.1英寸。snapto – grid是一个不可见的网格，它也配置在Options对话框中。当放置项目时，确保它们自动对齐是非常有用的。如果对网格的特性进行了打开，那么在拖拽鼠标时，垫子、组件和轨迹总是会被网格边界所吸引。典型的网格-网格间隔设置为0.05英寸(网格间距的一半)。痕迹与角落 角落允许有弯曲的痕迹。它们在跟踪段的末端显示为小的正方形块。这里显示了一个带有两个角的跟踪。可以拖动、插入或删除跟踪中的各个角落来更改跟踪的路径。在你的最终的PC板布局中，角落不包括在内。连接到内部层 任何在布局中的通孔垫都可以连接到电源或地面内部平面。要这样做，右键单击该pad以连接。在弹出菜单中，选择一个电源内层板选项来连接到电源平面上，或者选择一个地面内层垫选项来连接它到地面平面。与内部动力飞机的连接在垫子上显示为+。地面平面连接用a -符号标记。查看实际内层平面 打开Options对话框，并检查视图电源内层或查看地面内层。这里我们展示了上面的例子的电力层。这个例子显示了图钉2、4和14连接到电源平面。所有其他的垫子都与动力平面隔离。你会注意到，图钉2和14是用热垫连接到飞机上的，而pin 4与一个实心垫相连。提示:通常情况下，当一个垫子连接到一个平面时，一个组件的铅会被焊接到垫子上。热垫提高了焊垫的焊接性能，降低了“冷焊接头”的可能性。在焊料层上画 焊料掩模层是一种绿色涂料，覆盖在板材的顶部和底部(当你选择我们的生产，质子或迷你板的制造选项)。这种涂层除了在垫子上，在黑板上的任何地方都适用。焊锡掩模可以帮助防止焊接桥梁在相邻的垫和迹之间形成，从而使组装板更加容易。ExpressPCB布局程序会自动阻止来自我们的库和组件的焊接程序掩码。如果你想要暴露其他区域，可以通过在焊接层上绘制线条、弧线和矩形来实现。要在其中的一个图层上绘制，首先必须通过检查视图顶部的焊接层，或者在选项对话框中查看底部的焊接层。焊料掩膜层可以反向显示(焊料掩模可以应用到任何地方，除非有什么东西被绘制出来)。例如，如果将跟踪段或矩形用作边缘连接器的手指，则必须将其隐藏，以公开它们。在这种情况下，您将希望在顶部和底部的焊接层上放置一个大的矩形，以防止手指被覆盖。

工作原理

1、建议先用ExpressSCH画原理图，接着在ExpressPCB里布局你的电路板。如果原理图与ExpressPCB联动，软件能帮你导引布线过程，设计起来更方便。

2、布局完成后，可以用“计算电路板成本”功能确定最终费用。要下单时，在ExpressPCB里填写姓名、地址和账单信息，点击对话框里的“发送”按钮就能在线下单。通常2-3个工作日内，就能通过快递收到你打样好的电路板。
