AFSim_二次开发_wkf界面开发和插件扩展

之前的文章《创建AFSim开发环境》介绍了怎么创建一个AFSim的开发环境并创建了一个WSF框架的插件Demo和VS项目模板，由于WSF是AFSim的核心框架，不带任何界面元素，因此只能创建出控制台的应用程序，但面向用户使用的时候需要界面来给用户可视化的呈现，这篇文章就来基于wkf框架创建界面元素。

通过查看源码获知wkf框架通过wkfEnv来创建界面环境，通过它可以获取到MainWindow的实例，调用show方法，即可打开界面。wizard、warlock、mystic都是基于此基础并扩展特定插件完成的，我们这里就来搭建一个属于自己可控的界面应用程序。后续在此框架中通过扩展插件完成我们自己想要的功能。

1）warlock界面框架

首先通过分析warlock的界面框架构建方式确定wkf框架的运行流程。其实大家通过阅读warlock或mystic的启动和加载的代码，大致就能清楚了。我这里基于warlock的代码将基本的启动流程和要注意的地方给大家说说，有些不重要的或对运行没有影响的内容或参数，就不展开了。

warlock的入口函数为warlock.cpp文件中的wkExecute函数，传入的参数是warlock程序自定义的Application。

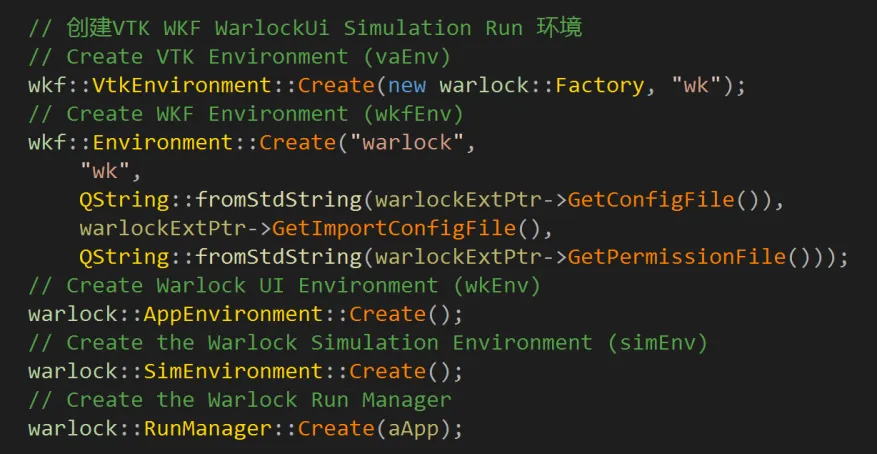

此函数首先做了些初始配置，如Qt应用程序信息、处理了命令行参数等内容，这些都是次要内容，可以不管。初始配置完成后才是创建wkf界面的关键代码，如下：

前两个wkf::开头的是配置wkf环境的必须代码，后面warlock::是warlock程序相关的，我们的目的主要是创建自定义的wkf界面，因此只需要wkf::环境配置即可。这两个函数的原型如下：

void wkf::VtkEnvironment::Create(Factory* aFactoryPtr, const std::string& aScenarioType = "wkf");aFactoryPtr: wkf::Factory的指针，用于获取内置或自定义的窗口void wkf::Environment::Create(const QString& aApplicationName,                              const QString& aApplicationPrefix,                              const QString& aSettings = "",                              bool aImportSettings = false,                              const QString& aPermissionsFile = "");符

wkf::Environment::Create目前只需要传入前两个参数即可。后面三个参数，可以保持默认，不影响功能搭建，因为warlock本身传进去的参数也是无效的，但也没有影响warlock的功能^_^。因此在这里，我们要创建自己的基于wkf的程序就可以这样实现：

intmain(int argc, char* argv[]){    QApplication a(argc, argv);    // 初始化 VTK WKF 环境    wkf::VtkEnvironment::Create(new wkf::Factory());    wkf::Environment::Create("HSimulation", "HSimulation");    // Todo，请继续下文    return a.exec();}

上述代码就能够完成wkf界面框架的初始化配置，编译调试但没有界面显示出来。继续分析warlock，在初始化环境过后，warlock有三条执行路线：

第1条是运行场景仿真；第2条是显示使用提示，即命令行参数说明；第3条是将语法文件写到本地，是给wizard使用的方法。因此这里我们只分析第一条执行过程，并且这里面最重要的代码是StartUp。

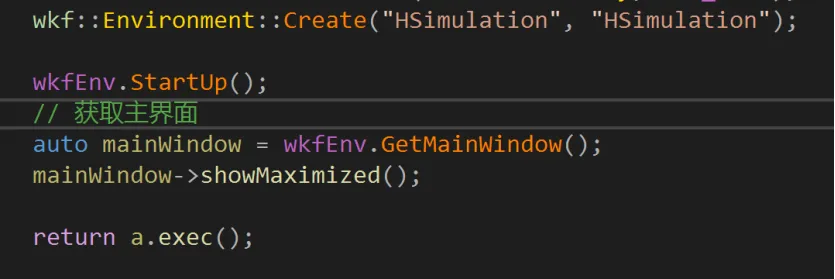

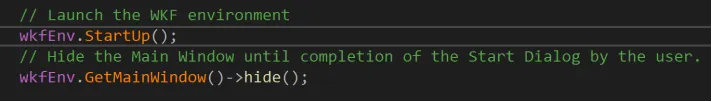

warlock代码的执行逻辑是启动wkf后获取主窗口，再隐藏掉。是为了先显示出场景选择对话框（GetMainWindow->hide()后的代码）。其实这里也可以不隐藏主窗口的。注释掉wkfEnv.GetMainWindow()->hide(); 代码即可，不会有什么影响。因此我们在之前代码中只需添加一个StartUp调用，然后获取到MainWindow，然后show出来即可。如下：

这时编译调式，不出意外的话是无法运行的^_^，会报以下问题：

2）启动问题分析解决

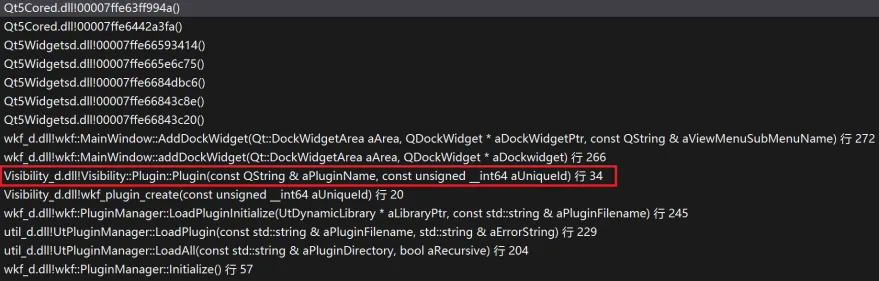

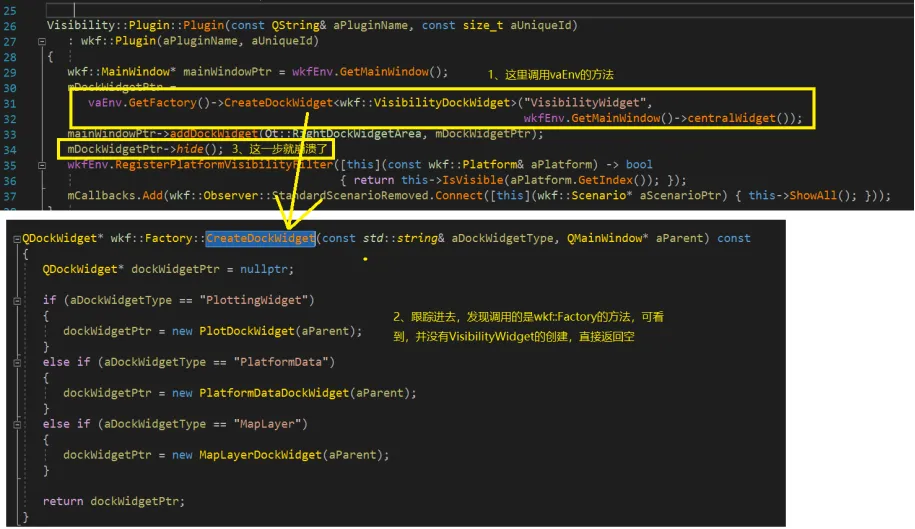

点击堆栈跟踪发现Visibility::Plugin方法里的问题：

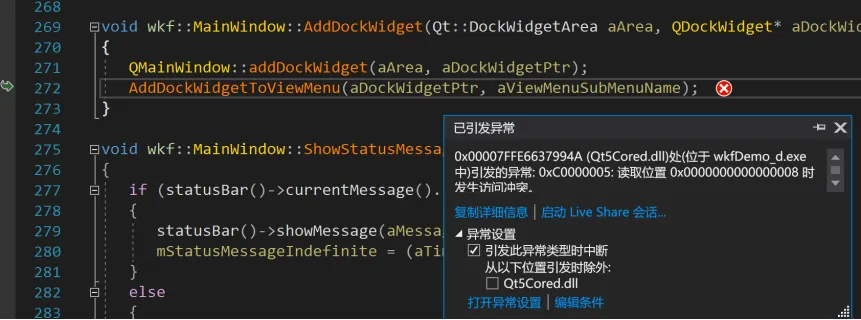

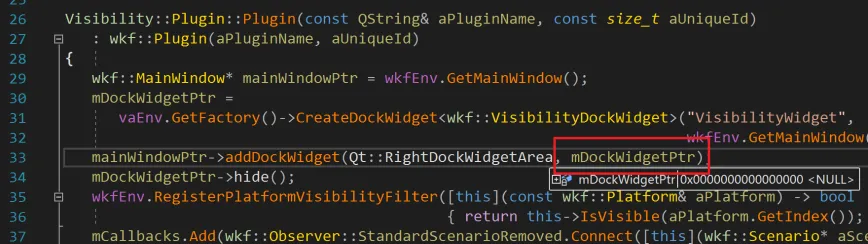

定位到这个方法发现空指针，所有才崩溃的：

那为什么是空指针呢？上图中通过vaEnv.GetFactory()->CreateDockWidget()方法返回进行赋值，但为空指针，那么问题就出在这个CreateDockWidget方法里面。在这里面打个断点，再次调试发现，这里的参数“VisibilityWidget”，在wkf::Factory的CreateDockWidget里面并没有处理，直接返回了nullptr，所以这里的mDockWidgetPtr才为空，造成崩溃。

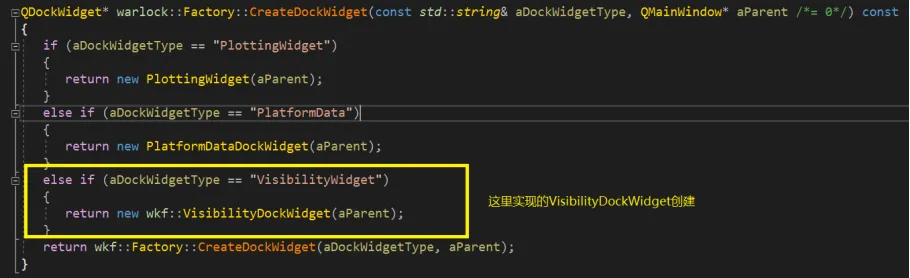

而查看warlock::Factory的CreateDockWidget发现，它实现了VisibilityDockWidget的创建，所有warlock运行不会崩溃，但是wkf::Factory并没有实现创建过程，下图是warlock的实现。

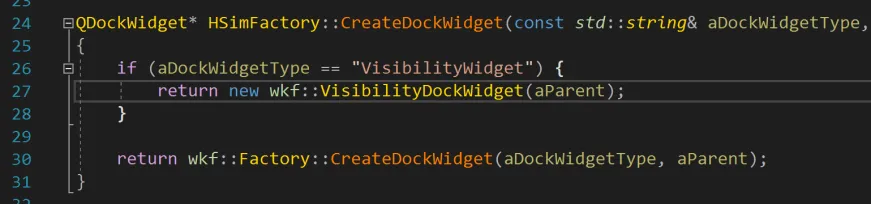

找到了问题，本来想仿照warlock尝试修改源代码wkfFactory.cpp中的这个方法，让它支持VisibilityDockWidget的创建和返回，但发现在wkf工程的实现里面找不到VisibilityDockWidget。查看这个类的实现是放在wkf_common项目里面，而wkf框架工程并没有引用wkf_common也不应该由wkf来依赖wkf_common，这会违背依赖倒置的原则。所以需要采用另外一种办法来解决这个问题。我这里是在自己的界面程序项目中创建继承wkf::Factory的类来支持VisibilityDockWidget的创建和返回（如warlock::Factory的实现那样）。

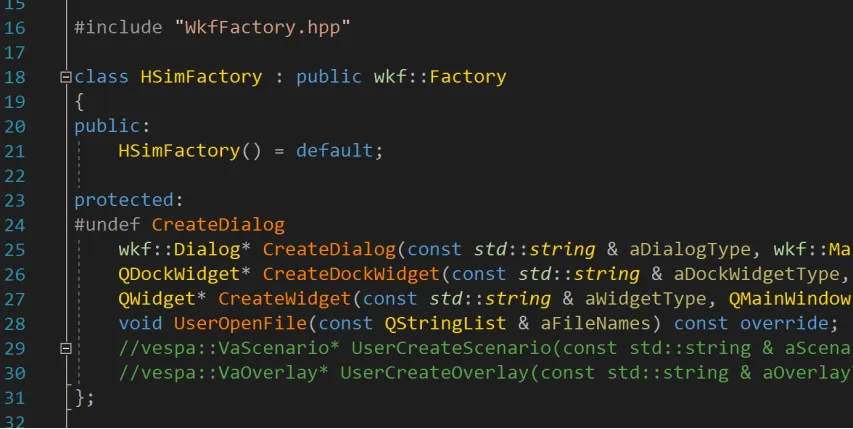

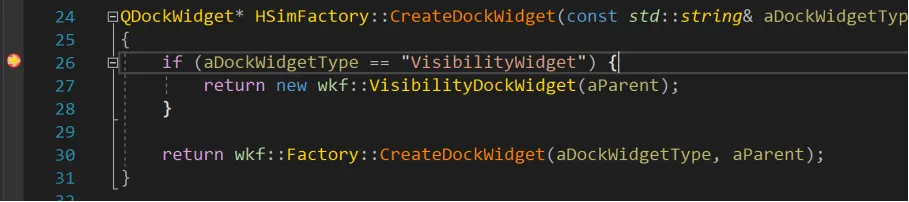

// HSimFactory.h

    // HSimFactory.cpp

创建后在main中调用wkf::VtkEnvironment::Create方法时，传入自定义的HSimFactory。

再次编译调试，就会进入到我们自定义的CreateDockWidget方法里面去创建VisibilityDockWidget了。

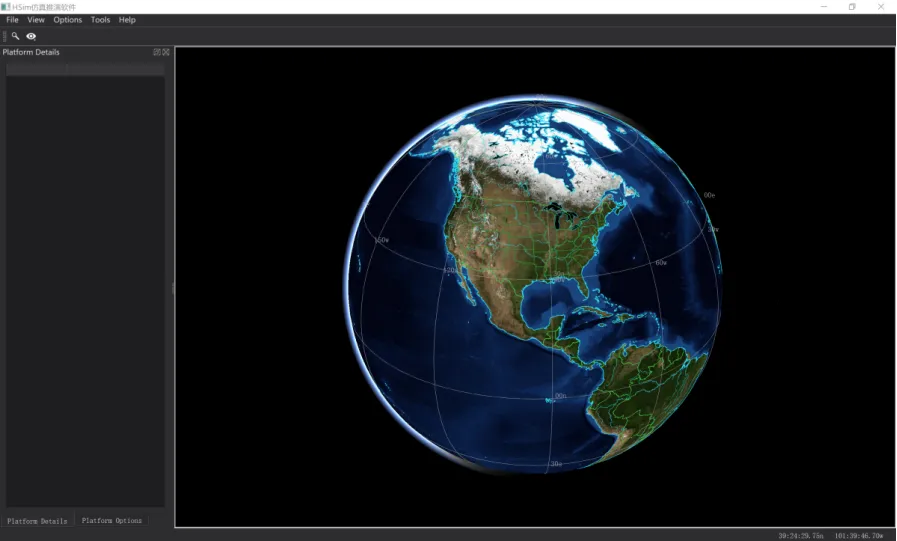

这时编译运行基于wkf库构建的最基础界面如下（只是个空架子）：

注：如果显示的地球出现黑斑或不正常，请在main创建QApplication之前，开启Qt共享OpenGL模式。

QApplication::setAttribute(Qt::AA_ShareOpenGLContexts);

上面的过程就是创建基于wkf框架的界面应用程序的过程。

AFSim的插件都是动态库形式的，因此先创建一个基于Qt的动态库工程，并将输出路径指向AFSim的bin/wkf_plugins目录，然后创建两个文件用于生成插件（每个界面插件，这两个文件的初始代码都是这样）。

// WkfDemoPlugin.h

#ifndef WkfDemoPlugin_h__#define WkfDemoPlugin_h__#include"WkfPlugin.hpp"class WkfDemoPlugin : public wkf::Plugin{    Q_OBJECTpublic:    WkfDemoPlugin(const QString& aPluginName, const size_t aUniqueId);    virtual ~WkfDemoPlugin() override;};#endif// WkfDemoPlugin_h__

// WkfDemoPlugin.cpp

#pragma execution_character_set("utf-8")#include"WkfDemoPlugin.h"#include"WkfEnvironment.hpp"#include"WkfMainWindow.hpp"#include"WkfObserver.hpp"#include"WkfScenario.hpp"#include"WkfVtkEnvironment.hpp"WKF_PLUGIN_DEFINE_SYMBOLS(WkfDemoPlugin,    "Wkf插件Demo",    // 这个是插件的名称，在插件管理器中显示    "创建Wkf插件的一个Demo示例，它包括ToolBar/Dockwidget/PreferencesWidget/右键菜单的创建示例",  // 这是插件的描述信息，也在插件管理器中显示    "all")WkfDemoPlugin::WkfDemoPlugin(const QString& aPluginName, const size_t aUniqueId)    : wkf::Plugin(aPluginName, aUniqueId){}WkfDemoPlugin::~WkfDemoPlugin(){}

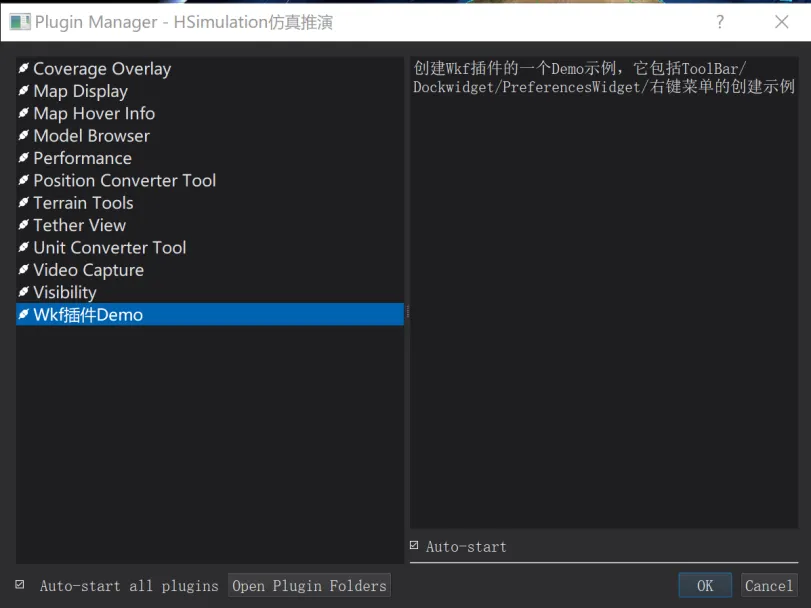

将上面两个文件进行编译，会在wkf_plugin目录下生成一个动态库文件。运行上面创建的界面程序Demo，就可以在opentions/pluginmanager菜单下看到我们创建的插件了。

光有插件还不行，这只是第一步，我们需要通过插件来让wkf界面知道我们需要什么样的界面，让他在我们需要的时候帮我们打开，目前我了解到的界面类型包括：Toolbar、Dockwidget、Dialog、PreferencesWidget、右键菜单等。下面我们挨个来实现。

1）ToolBar

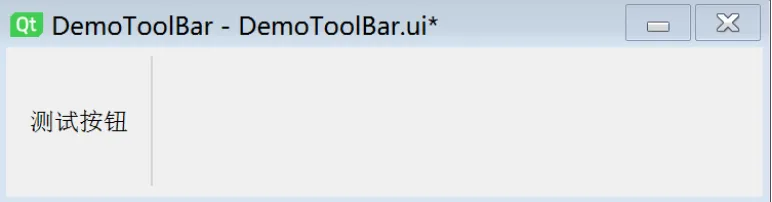

首先用Qt向导创建一个继承自QToolBar的DemoToolBar类，在界面中添加一个测试Action，界面如下：

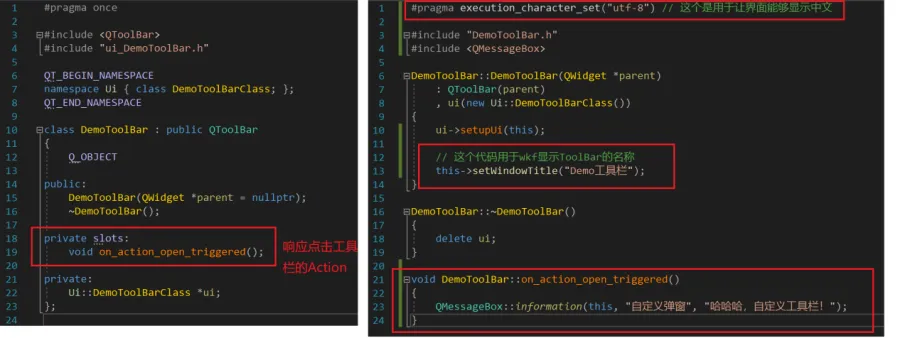

在DemoToolBar的头文件和实现文件中添加：

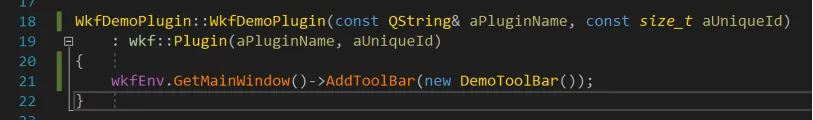

最后在WkfDemoPlugin.cpp中创建DemoToolBar实例，并添加到wkfEnv的MainWindow中。

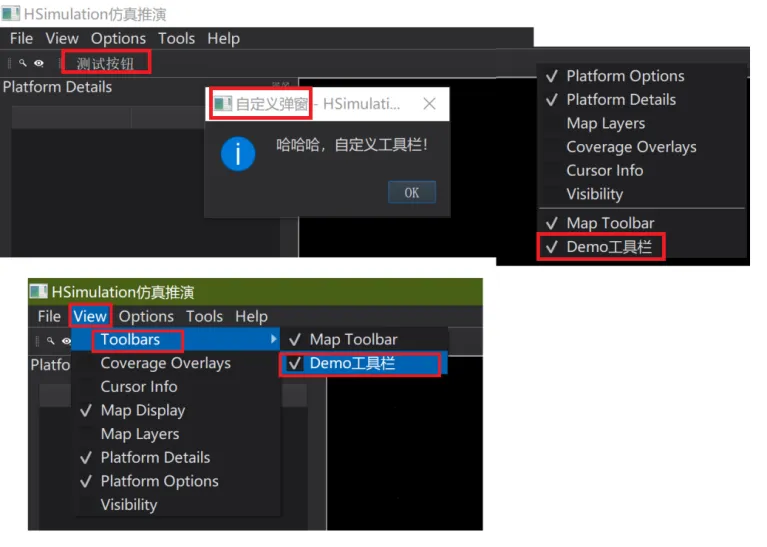

编译运行后，在工具栏上自动显示了我们创建的工具栏，点击后会执行自定义的代码，并且在View/Toolbars菜单中显示了工具栏名称，可以点击关闭或打开，工具栏右键菜单中也有我们的ToolBar选项。效果如下：

2）DockWidget

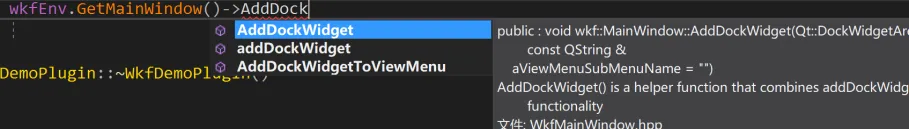

与创建ToolBar界面类似，也是使用Qt向导创建一个界面类DemoDockWidget并继承至QDockWidget。然后在WkfDemoPlugin.cpp中创建DemoDockWidget实例，并添加到wkfEnv的MainWindow中。这里AddDockWidget有三个方法，其中addDockWidget为QMainWindow的自身方法，AFSim建议不使用此方法来添加DockWidget，而是使用其他两个：

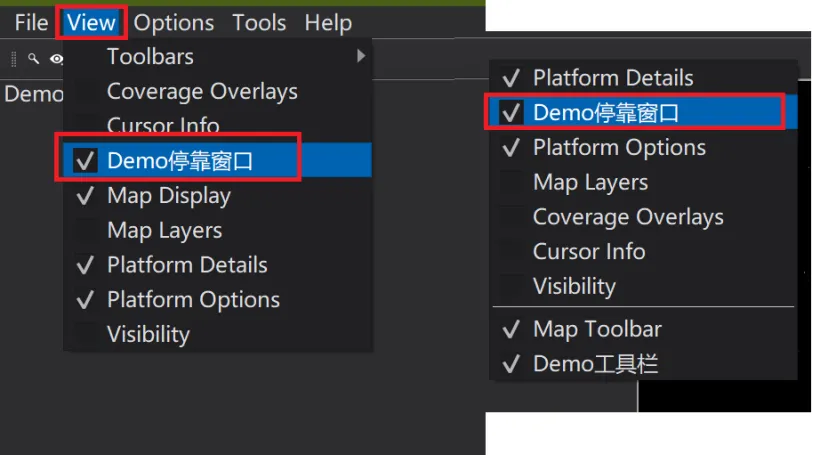

AddDockWidget的效果是首先将界面添加到指定的DockArea，同时在View菜单和右键菜单中有控制选项，这种添加方法是真正意义上的Qt停靠窗口。

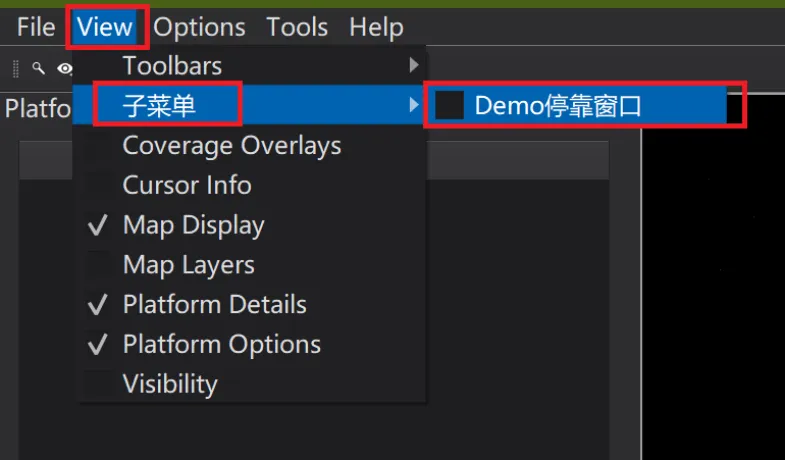

AddDockWidgetToViewenu是将创建的DockWidget添加到View菜单或指定的View的子菜单下，并通过点击菜单弹出窗口。严格来讲不是停靠窗口，而只是将DockWidget以对话框的形式展示了出来，并不能在任何的DockArea中停靠。

3）Dialog

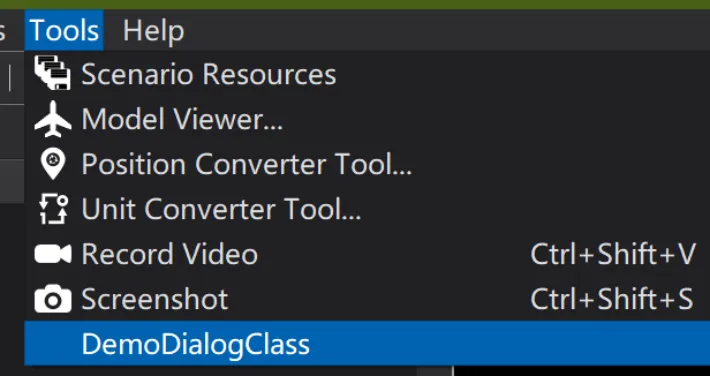

a界面创建与上述一样，就不多讲了。这里AddDialog有两个方法，其中AddDialogToViewMenu是被标记为DEPRECATED的，后续此方法会删除，因此不要使用此方法而是使用AddDialogToToolMenu。wkfEnv的MainWindow根据传入的actionName，在Tools菜单中添加菜单项，如果为空，则默认使用Dialog的类名作为菜单名称显示，所以建议一定要传入一个易懂的名称。

4）PreferencesWidget

这种界面在options/preferences菜单中，主要用于配置系统参数和样式偏好等内容，它支持修改配置和重置为默认配置。根据AFSim的实现机制，要实现在它提供的Preferences界面中添加我们自定义的界面时，需要创建三个类：PrefData、PrefObject和PrefWidget。

其中，PrefData是我们要配置的数据，PrefObject用于实现数据的读取、保存和应用，PrefWidget通过可编辑的界面来修改数据。

第一步：创建PrefData

为了仅展示流程，这里我只使用一个bool变量来做示例，创建的结构如下：

// 配置数据struct DemoPrefData{        bool m_isOn = false;};// 这句代码时必须得，用于告知Qt元数据类型Q_DECLARE_METATYPE(DemoPrefData);

第二步：创建PrefObject

这里使用wkf提供的模板类，这也是AFSim推荐的方式，模板参数就是上面创建的PrefData。这个类需要实现父类的三个纯虚函数，AFSim会自动实现对这三个函数的调用，我们这里只需要关心数据怎么应用、怎么读取，怎么保存即可：

// 配置对象class DemoPrefObj : public wkf::PrefObjectT<DemoPrefData>{    Q_OBJECTpublic:    // 这里必须是默认构造函数，否则会编译报错，原因在wkf::PrefObjectT模板类说明中    DemoPrefObj(QObject* parent = nullptr);    ~DemoPrefObj();protected:    virtualvoidApply()override;    virtual DemoPrefData ReadSettings(QSettings& aSettings)constoverride;    virtualvoidSaveSettingsP(QSettings& aSettings)constoverride;};

对这三个函数的实现这里就简单的进行读取和保存。

voidDemoPrefObj::Apply(){    mDefaultPrefs.m_isOn;    mCurrentPrefs.m_isOn;    // 这个方法是在Preference界面上点击Appaly或者点击Ok时触发的，这个时候的值已经通过PrefWidget改变了    // 可用于将配置信息改变的消息发送到其他对象    // 也可以使用AFSim的插件通信机制，将数据发送到其他插件去处理}DemoPrefData DemoPrefObj::ReadSettings(QSettings& aSettings)const{    DemoPrefData pData;    pData.m_isOn = aSettings.value("isOn", mDefaultPrefs.m_isOn).toBool();    return pData;}voidDemoPrefObj::SaveSettingsP(QSettings& aSettings)const{    aSettings.setValue("isOn", mCurrentPrefs.m_isOn);}

第三步：创建PrefWidget

PrefWidget的作用就是提供可视化的界面来对数据进行修改，这里也使用wkf提供的模板类，模板参数就是第二步的PrefObject，这个类必须实现父类的两个纯虚函数，我这里还实现了Category的两个方法，用于分组：

// 配置界面class DemoPrefWidget : public wkf::PrefWidgetT<DemoPrefObj>{    Q_OBJECTpublic:    DemoPrefWidget(QWidget *parent = nullptr);    ~DemoPrefWidget();    // 此方法用于将本配置界面放到哪个分组下面    virtual QString GetCategoryHint()const{ return "DemoPref"; }    // 此方法用于指示当，点击分组名时，是否默认打开这里实现的配置界面，如分组下有多个都是true，则打开最近的那个    virtualboolGetCategoryHintPriority()const{ return true; }private:    Ui::DemoPrefWidgetClass *ui;protected:    virtualvoidReadPreferenceData(const PrefDataType& aPrefData)override;    virtualvoidWritePreferenceData(PrefDataType& aPrefData)override;};a

需要实现的两个虚函数主要用于从PrefData中取数据更新界面，或者从界面读取数据保存到PrefData中。

DemoPrefWidget::DemoPrefWidget(QWidget *parent)    : wkf::PrefWidgetT<DemoPrefObj>(parent)    , ui(new Ui::DemoPrefWidgetClass()){    ui->setupUi(this);    // 这个在Preference界面左边树形结构的显示    this->setWindowTitle("Demo插件的配置");}// 这个方法是在界面上点击Cancel时触发的，用于将未改变的配置信息更新到界面// 查看PrefDataType的类型可知它就是 DemoPrefDatavoidDemoPrefWidget::ReadPreferenceData(const PrefDataType& aPrefData){    ui->checkBox->setChecked(aPrefData.m_isOn);}// 这个方法用于将界面数据更新到配置对象DemoPrefDatavoidDemoPrefWidget::WritePreferenceData(PrefDataType& aPrefData){    aPrefData.m_isOn = ui->checkBox->isChecked();}

最后一步：加载PrefWidget

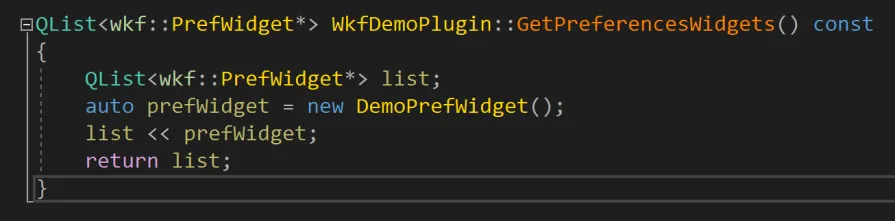

这里只需要在我们创建的插件类中重写wkf::Plugin的GetPreferencesWidgets方法，返回我们的PrefWidget对象即可，AFSim在需要时会自动调用此方法用于构建Preferences界面。

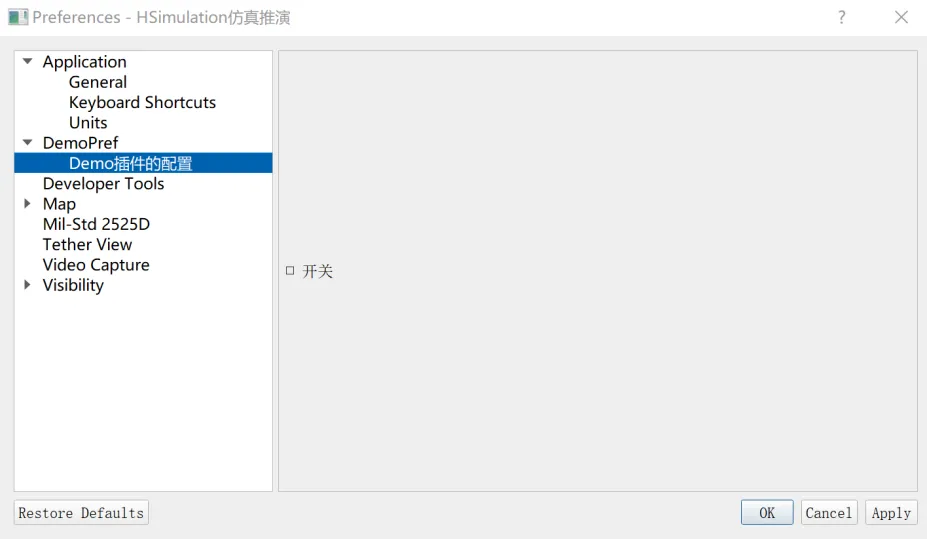

编译生成后，在preferences界面中即可展示我们创建的PrefWidget。

5）右键菜单

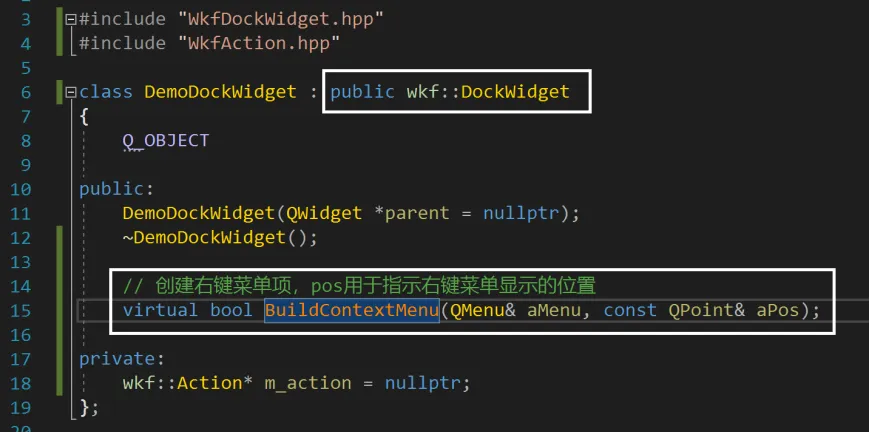

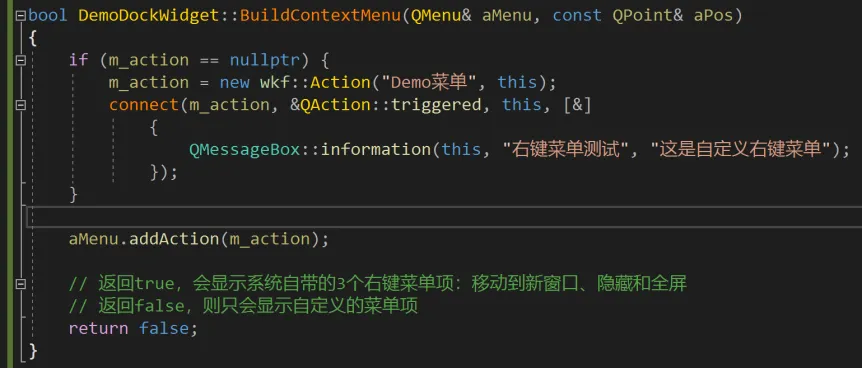

这个比较简单，与创建DockWidget是有关系的，因为右键菜单都是在某一个DockWidget中右键出现的，需要注意的是要继承wkf::DockWidget并重载BuildContextMenu函数。

参数aMenu用于添加自己的菜单项Action，并处理点击此Action时的处理逻辑。

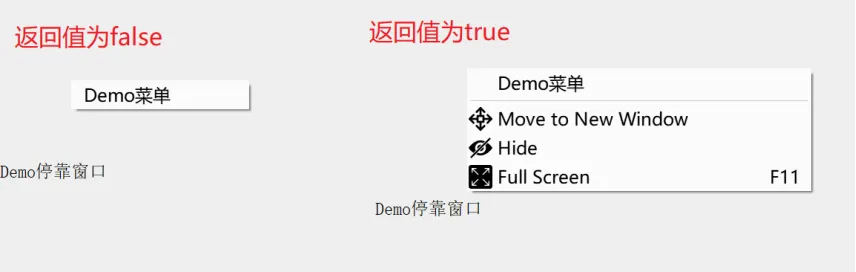

返回值为true和false的两种效果如下：

前面生成的插件我们是将它放到AFSim自带的wkf_plugins目录下的，但有时我们不希望将插件放到此目录下，而是想保存到我们自定义的目录下，这样就可以很快捷的移除所有我们自己的插件，而不用到一堆wkf_plugins目录下的插件寻找我们开发的插件。（当然，如果可以从命名上很快找到，全放到wkf_plugis目录下也没问题！！），这里既然AFSim提供了从其他位置加载插件的能力，那这里就将它写出来怎么使用，具体用不用，各位自己决定即可。

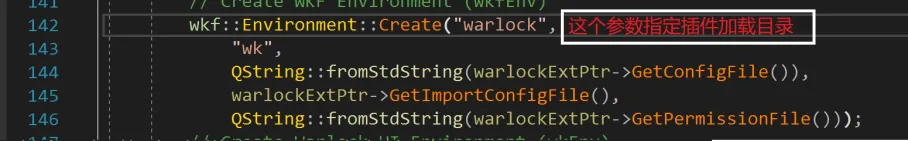

在warlock的实现里，wkf::Environment::Create的第一个参数就是在指定wkf插件的加载路径。

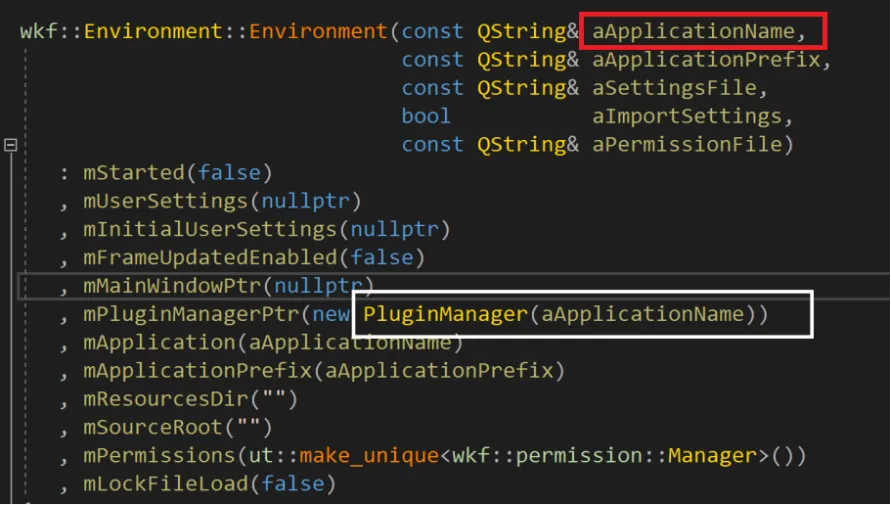

它在后续代码中会自动加上_plugins，形成wkf_plugins目录。跟踪代码发现，在wkf::Environment创建的时候会创建PluginManager对象，同时将wkf::Environment::Create的第一个参数传入：

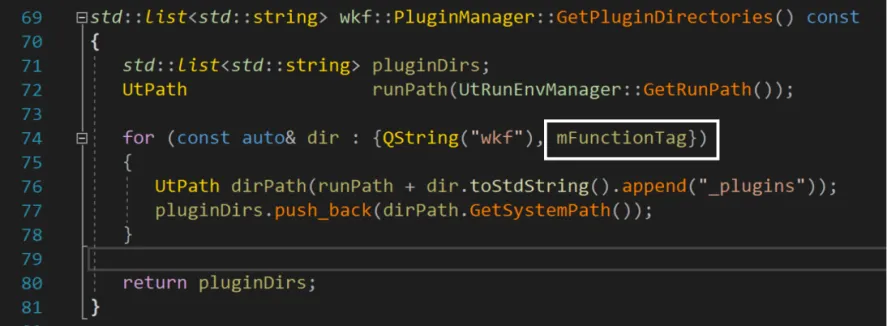

PluginManager使用这个参数在GetPluginDirectories方法中构建plugins目录，mFunctionTag就是创建PluginManager时传入的参数，也就是wkf::Environment::Create的第一个参数：

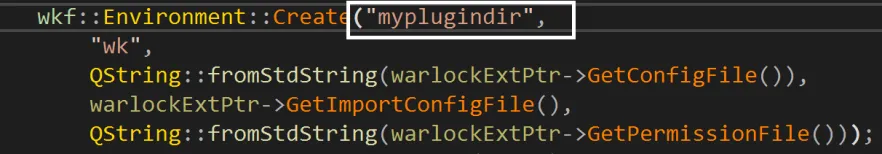

从这里发现不管传入的是什么参数，都会wkf_plugins这个目录加载插件，因此，我们只需要传入我们希望它去加载插件的目录的名称即可（注：名称不用再带_plugins了）如下：

这样，我们就可以将自己开发的插件放到myplugindir_plugins目录下，wkf框架在加载插件时，会同时到wkf_plugins和myplugindir_plugins目录下查找插件并加载。
