通风空调工程

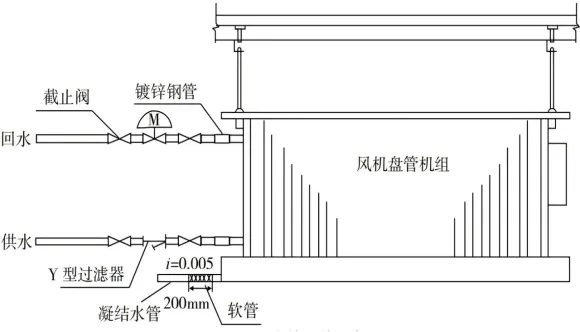

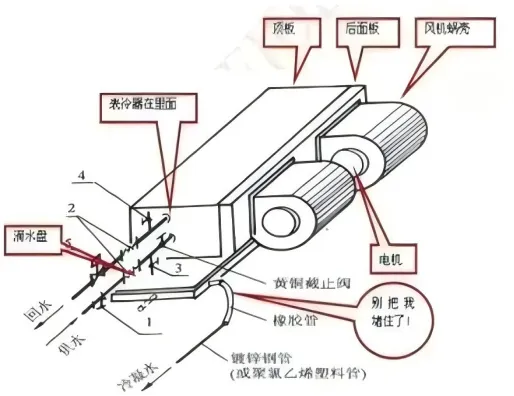

问题：风机盘管安装前应做哪些试验？图中风机盘的安装存在哪些错误？如何整改？

答：

（1）风机盘管安装前宜进行风机三速试运转及盘管水压试验。

（2）错误之处 1：风机盘管机组与冷冻水回水采用镀锌钢管。

改正：风机盘管机组及其他空调设备与管道的连接，应采用金属或非金属柔性接管。

错误之处 2：冷凝水管坡度 i=0.005。

改正：管道坡度宜大于或等于 8‰，且应坡向出水口。

错误之处 3：冷凝水管与风机盘管的透明胶管，长度为 200mm。

改正：水管与风机盘管连接时，宜设置透明胶管，长度应不大于 150mm。

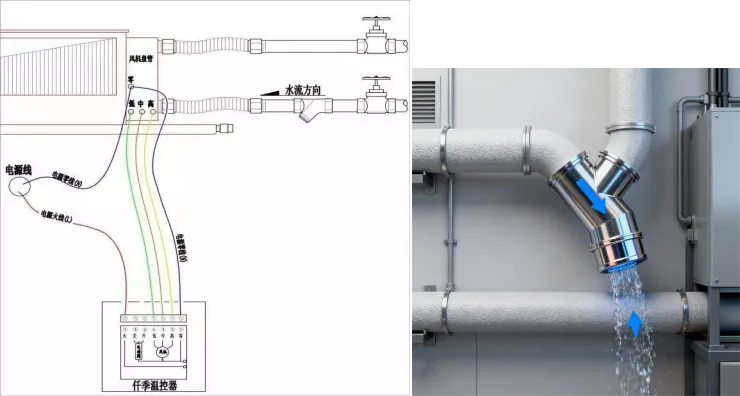

错误之处 4：过滤器安装方向反向。

改正：调转冷凝水管 Y 形过滤器安装方向，使过滤器朝向右。

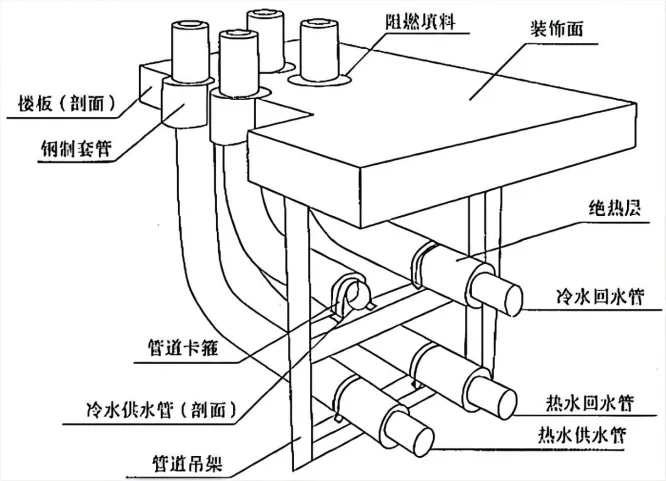

问题：图中空调冷热水管道安装存在的质量问题有哪些?应如何整改?

答：

问题一：管道穿楼板的钢制套管顶部与装饰面平齐。

改正：设置在楼板的套管，其底部与楼板底部平齐，顶部应高出装饰地面 20～50mm。问题二：管道穿楼板处，管道绝热层和套管之间填充阻燃填料。

改正：管道绝热层与套管四周的缝隙应使用不燃材料堵塞紧密。

问题三：热水管在冷水管的下方。

改正：热水管应设置在冷水管的上方。

问题四：冷热水管道和管道吊架之间未加衬垫。

改正：冷热水管道与吊架之间，应设置衬垫。衬垫的承压强度应满足管道全重，且应采用不燃与难燃硬质绝热材料或经防腐处理的木衬垫。

问题：图中存在哪些不符合规定的情况？

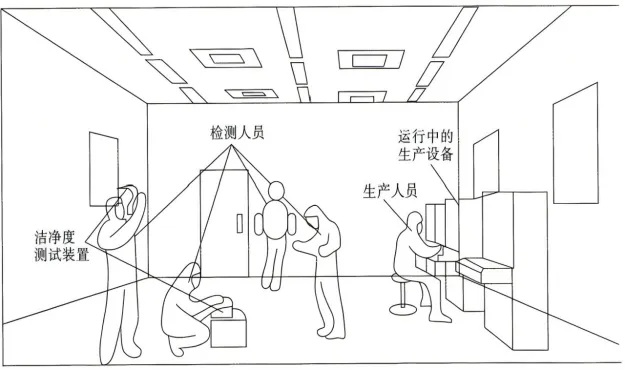

洁净度检测现场示意图答：

（1）①洁净室（区）洁净度的检测，应在空态或静态下进行（图中为动态）。

②检测时，室内人员不宜多于 3 人（图中 5 人），并应穿着与洁净室等级相适应的洁净工作服（检测人员未穿工作服）。

【总结】

1.风系统识图（找不妥，回答正确做法）

2.水系统识图（找不妥，回答正确做法）

3.洁净空调系统（找不妥，回答正确做法）
