【行业知识】PEM电解槽仪表应用说明

液位测量主要针对气液分离器和循环水罐，核心作用有三点：维持合理水位，避免气体带液、泵空转或设备干烧；匹配电解槽负载波动，优化水管理效率；防范水位异常引发的设备故障与安全隐患。

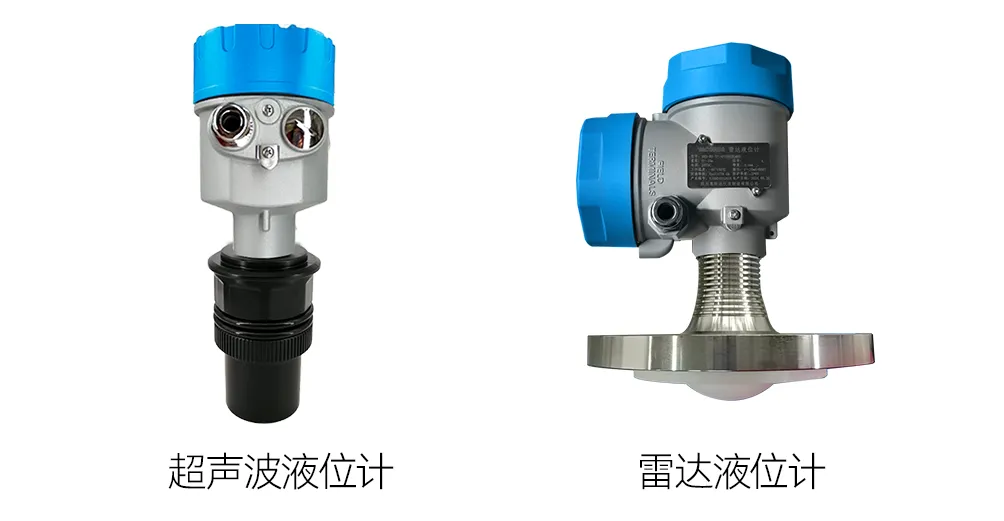

超声波与雷达液位计采用非接触式测量，不会污染介质，适合高洁净要求或安装空间受限的场景。超声波液位计成本更低，但易受工况干扰、精度一般；雷达液位计抗干扰能力强，适配中高压环境，不过成本更高，二者安装都需避开设备内部遮挡物。

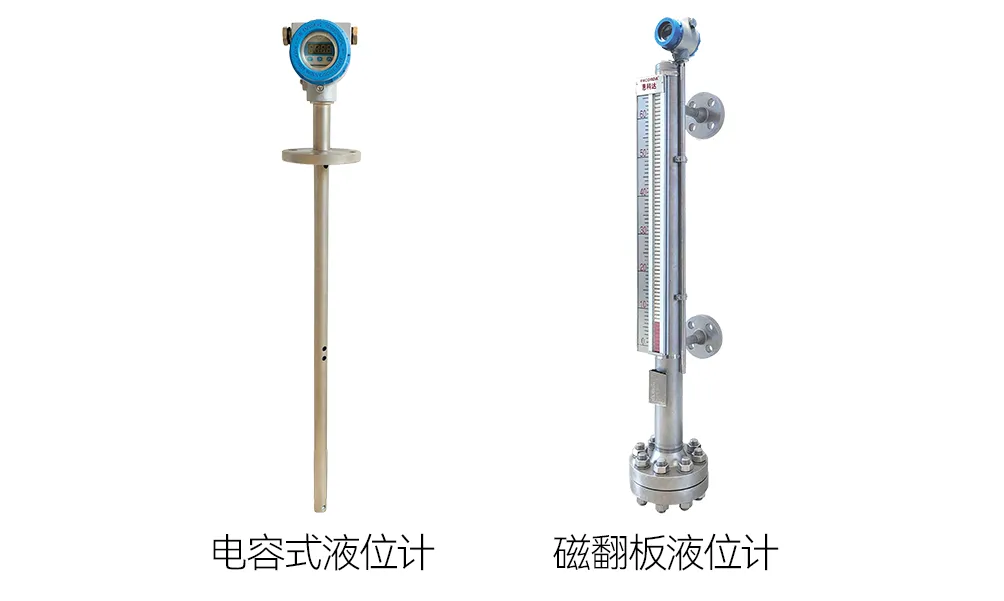

电容式液位计无活动部件、可靠性高，适配1.6-6.0MPa中高压工况，适合压力容器内连续液位测量，对超纯水适配性良好，安装后需针对介质做专项校准。

磁翻板液位计现场指示直观、无需供电、维护成本低，多用于循环水罐、气液分离器的就地监测，仅能现场显示，如需远程信号传输需加装变送器，且容器需为非磁性材料。

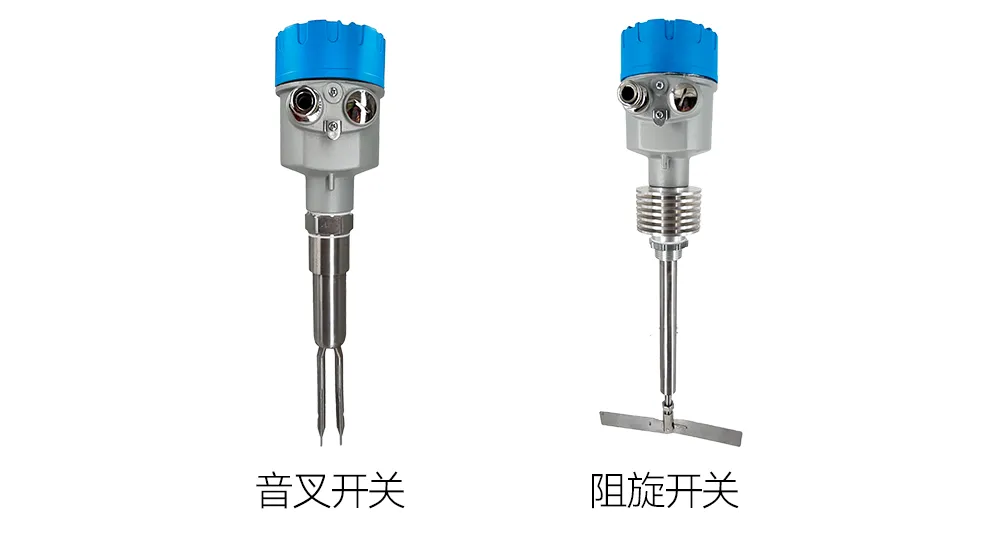

液位开关属于点式测量仪表，主要用于高低液位报警联锁，是液位安全的最后一道防线，无法提供连续液位数据，必须搭配连续测量仪表使用。

流量仪表用于监测超纯水、循环水、氢气/氧气的流量（需确保介质具备微弱导电性），为工艺控制、产能核算和效率优化提供数据支撑，适配中高压、高洁净、易燃易爆的工况特点。

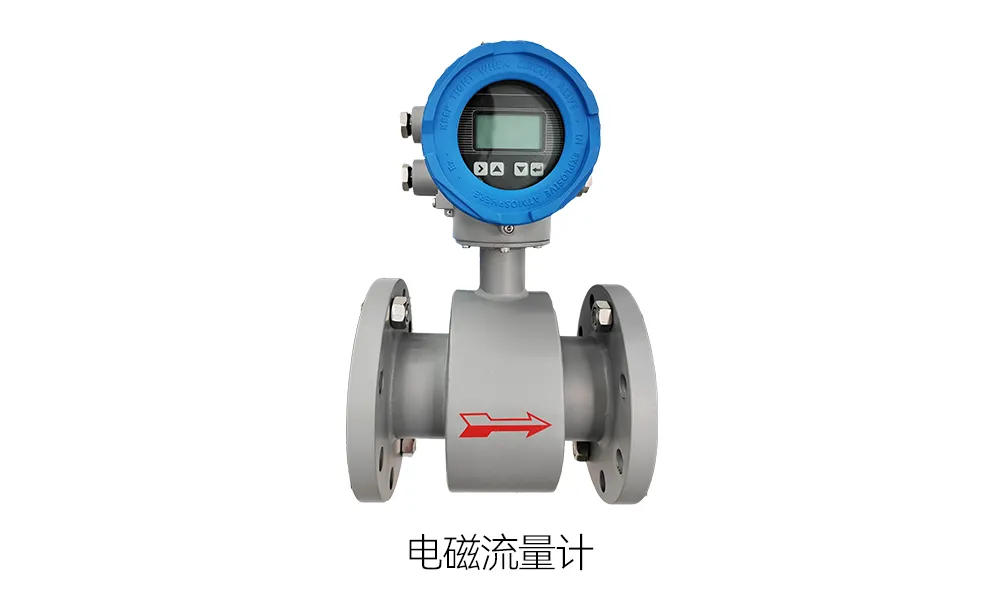

电磁流量计是液体流量测量的首选，无机械磨损、无压力损失，精度高、响应快，适配超纯水和负载波动工况，常用于原料水、循环水监测，接液部件需选用316L不锈钢或PTFE材质，安装时要远离强磁场。

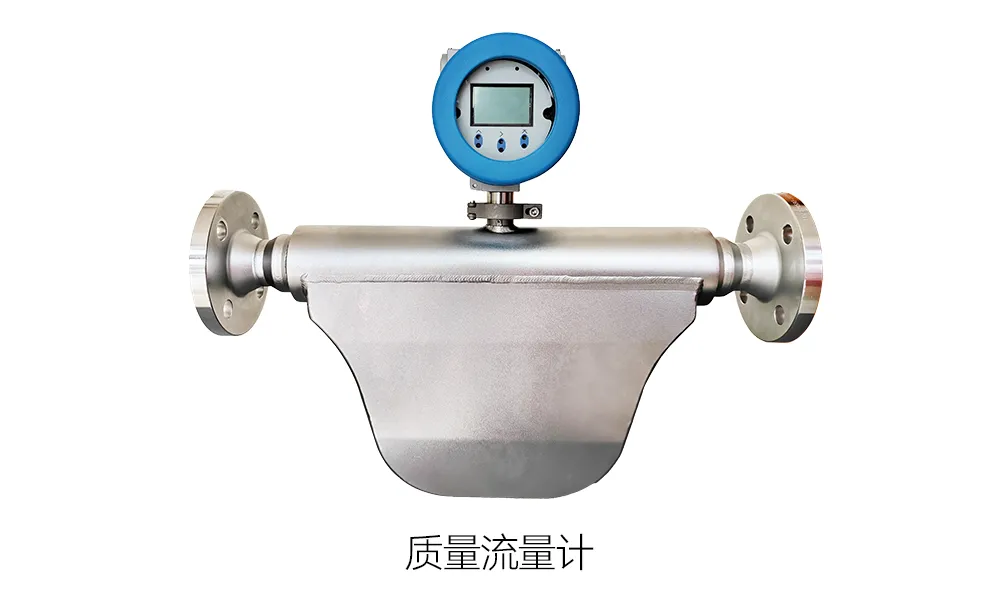

科里奥利质量流量计精度最高，可同时测量流量、密度、温度，适合大型兆瓦级PEM电解槽的产氢/产氧精准计量，成本偏高、占地面积略大，安装需避免管道振动，部件要采用抗氢脆材质。

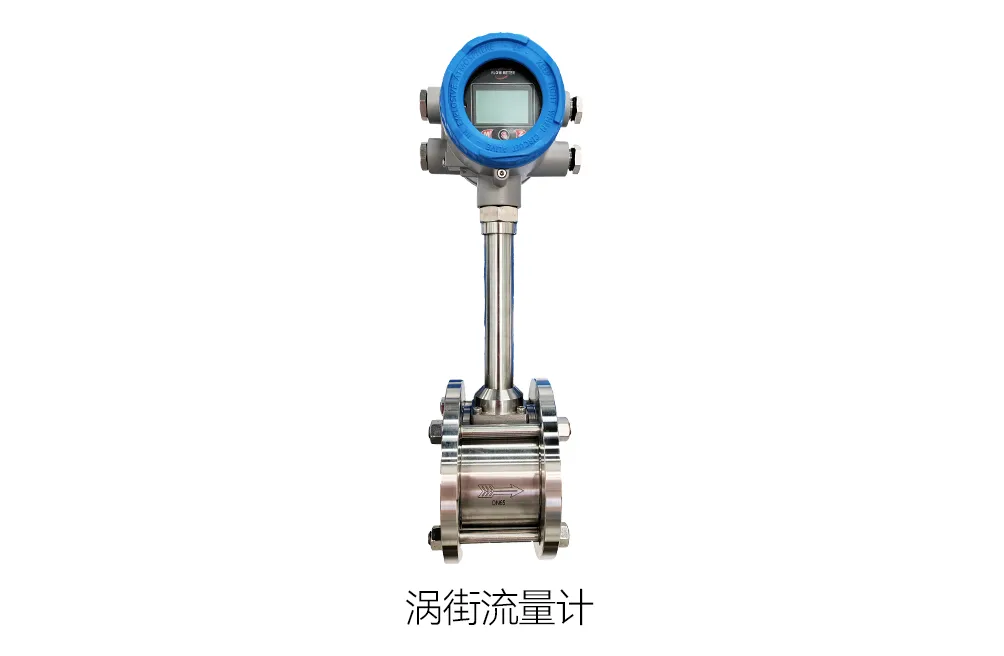

涡街流量计结构简单、维护成本低，适合冷却水管路等辅助系统的中低压流量监测，精度偏低、不适合低流量场景，用于气体测量时需做温度、压力补偿。

电解核心环节的PEM电解槽本体，需配备压力/差压变送器监测槽体、管路压力和阴阳极压差，防止超压和气体互窜，仪表需适配中高压、抗氢脆且具备防爆认证；同时搭配液气流量计，液体选用电磁式、气体选用热式或科里奥利式，管控原料水供应并核算产能。

水管理环节的气液分离器、循环水罐，需搭配液位计和液位开关，用磁致伸缩液位计做连续水位控制、磁翻板液位计做现场指示、液位开关做安全报警联锁，保障水位稳定。

氢气纯化环节的PSA变压吸附装置，配备压力变送器和氢气纯度分析仪，监测纯化流程压力、在线检测氢纯度，仪表需适配频繁压力波动且无交叉污染。

压缩储存环节的氢气压缩机、储氢设备，配备压力变送器、振动与温度传感器，防范超压、喘振和设备故障，所有仪表都需具备防爆认证，材质抗氢脆。

辅助系统的冷却、超纯水、整流器设备，配备温度、流量、压力仪表和电能质量分析仪，保障电解温度、原料水纯度和供电稳定，仪表需满足高洁净、快响应要求，适配负载波动。
