PLC 避坑|程序下载成功,输出却一动不动?6 大原因 + 快速排查,新手必看

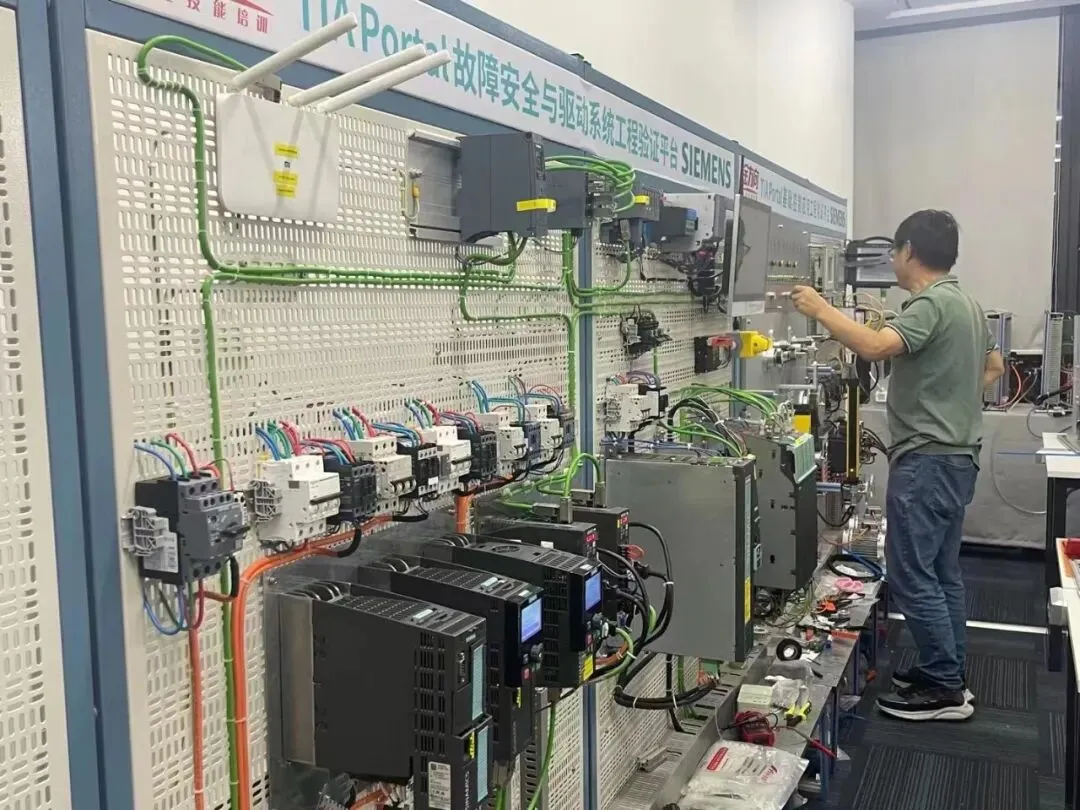

很多工控人都遇到过这种崩溃情况：PLC 程序反复核对没问题、下载也显示成功，可输出灯死活不亮、接触器不吸合、负载毫无反应。
别急着推翻程序！90% 的这类故障，都不是代码逻辑问题，而是模式设置、硬件接线、地址匹配这些易忽略的小细节。今天从「硬件→软件」梳理 6 个高频原因，附 5 分钟快速排查法，新手也能轻松定位问题！
一、最易忽略：PLC 未切到 RUN 模式
问题原因
西门子 S7-200/1200、三菱 FX 系列等主流 PLC，程序下载完成后，默认会停在STOP 模式。此模式下所有输出强制锁死为 0，程序再正确也无法驱动负载。
✅ 快速排查
软件操作：博途、GX Works 中右键 PLC，选择「启动 / RUN」。
二、新手高频坑：输出公共端未接电源
问题原因
记住关键：PLC 输出只是 “电子开关”，本身不带电！
继电器型输出的 COM 端、晶体管型的 1L+/1M 端，必须外接 24V 电源，输出点才能正常通断、驱动负载。公共端悬空，负载永远不会动作。
🚨 必查 3 点
万用表测：1L + 与 1M 之间是否有稳定 24V 电压；
看指示灯：PLC 输出灯亮→内部已动作，灯不亮→程序 / 模式问题；
快速判断：灯亮但负载不动→外部回路故障；灯不亮→排查 PLC 端。
三、图纸不同步：程序地址与实际接线不一致
问题原因
“程序写的是 Q0.0，电工接的是 Q0.1”—— 这种程序与现场接线不匹配的问题，新工程师踩坑率超 80%！地址错配，程序逻辑再完美，也驱动不了对应负载。
🔍 排查步骤
在线监控：强制程序中的输出点为 ON，观察 PLC 哪个端子指示灯亮；
快速解决：修改程序地址，或重新对接线端子，二选一即可。
四、硬件损坏：输出点烧毁 / 保险熔断
问题原因
🔧 验证方法
万用表测量：端子对 1M 电压，正常应为 24V；
快速修复：电压为 0V / 波动→输出烧毁，改程序地址到备用点（如 Q0.7），重新接线即可。
五、逻辑陷阱：程序互锁 / 复位条件未满足
问题原因
程序被 “隐形锁死”：输出线圈被另一行RST 复位指令、互锁触点、急停信号持续置 0。比如 SET 指令刚置位，下一行 RST 立刻复位，外部表现就是输出永远不动。
🧠 排查思路
全局检索：查找所有用到该输出点的指令（SET/RST/ 输出线圈）；
在线监控：逐行扫描程序，定位持续置 0 的逻辑行；
检查信号：确认急停、互锁、模式选择触点是否处于异常状态。
六、调试遗留坑：在线强制功能未解除
问题原因
西门子博途、三菱 GX Works 的强制（Force）功能，调试时可无视程序逻辑，直接锁定 I/O 状态。若调试时把输出点强制为 0，断电重启都不会清除，必须手动取消。
💡 一键解决
快捷操作：西门子按Ctrl+Shift+F5，一键取消所有强制。
5 分钟快速排查总流程（建议收藏）

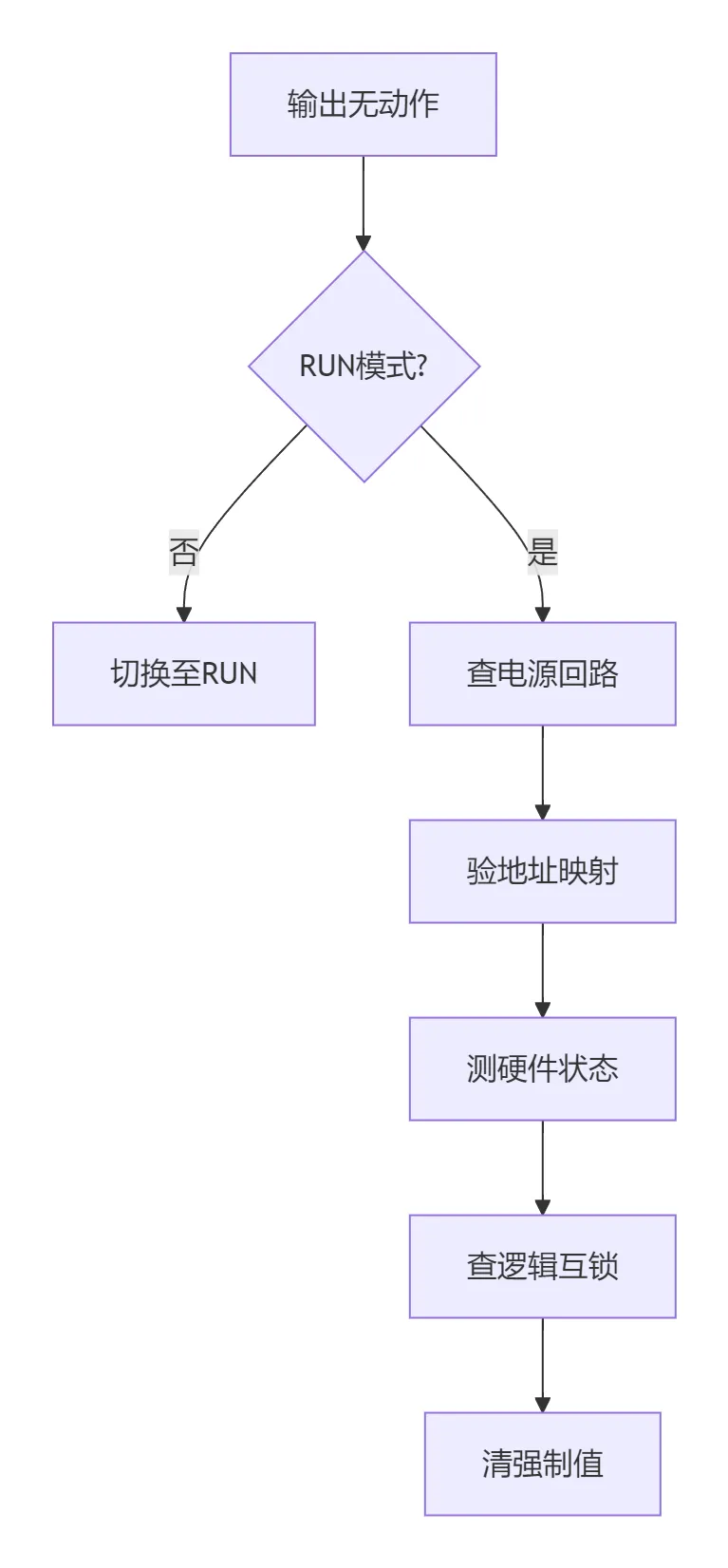

附：终极排查流程图
注：本方法适用于西门子/三菱/欧姆龙等主流品牌PLC，国产设备需注意输出点编号差异。
工控路上，细节决定效率！下次遇到输出不动的问题，别盲目改程序，按这个顺序排查，快速搞定故障，少走弯路～
分享知识不易，感谢各位同学一起交流学习成长。您的点赞和关注是我更新的最大动力！！！

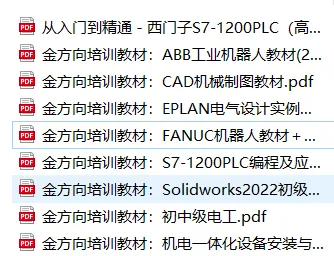

以上书籍免费领取1，如有需要，请＋JFXPX6666
