STAAD pro2025编辑器

1. START JOB INFORMATION

   ENGINEER DATE 24-May-26

   END JOB INFORMATION***三行定义项目基础信息，可扩充定义



2. INPUT WIDTH 79***命令行宽度

3. UNIT METER KN ***定义力和长度单位。后续定义的力学参数会按这里定义的默认单位软件自动进行单位换算。

4. JOINT COORDINATES ***节点坐标，多组节点数据放在同一行中，可以使用分号（；）作为分隔符。

   2 0 1.540 0;***2表示节点编号为2。节点编号后面三个数依次用空格分开，三个数分别为x,y和z三维坐标的具体数值，数值单位为“3.定义力和长度单位”，这里x=0m,y=1.540m,z=0m。

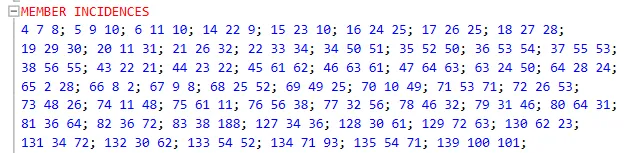

5. MEMBER INCIDENCES 通过节点间的连接关系定义构件。

   4 7 8;***4表示构件编号为4。构件编号后面两位数依次用空格分开，两个数分别表示构件起始节点编号7和终止节点编号8,7指向8为构件的局部坐标x方向。

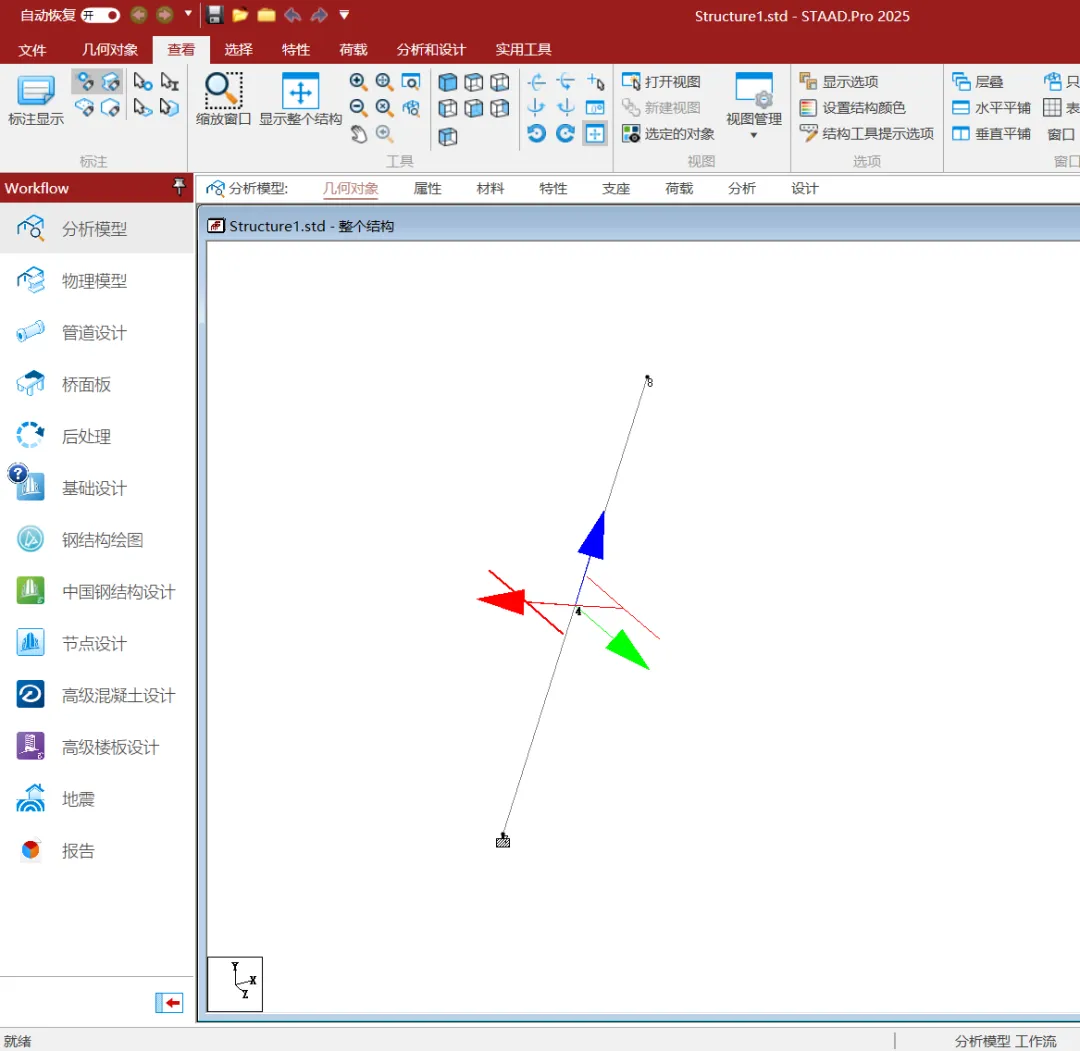

***局部坐标：

***a.局部 X 轴：从第一个节点7 → 第二个节点8，沿杆件轴线（7→8）为局部 X 轴正向。

***b.局部 Y 轴、Z轴：

空间 SPACE 模型，STAADpro 自动按全局坐标系生成局部 Y/Z轴；

局部 Y轴：优先在全局 XY 平面内、垂直 X 轴向上；

局部 Z轴：右手定则，\(Z=X×Y\)（叉乘），垂直杆截面；

***右手定则速记：右手四指：X→Y，大拇指 = Z 正向。
